ML-Train Gepulster Verdampfer analog/digital mit Decoder und Zylinderdampf Set Spur-G Zubehör

Gepulster Verdampfer analog/digital mit Decoder und Zylinderdampf Set ML-Train 86008000

[86008000]
Nur für Erwachsene
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
EAN: 04251170418492

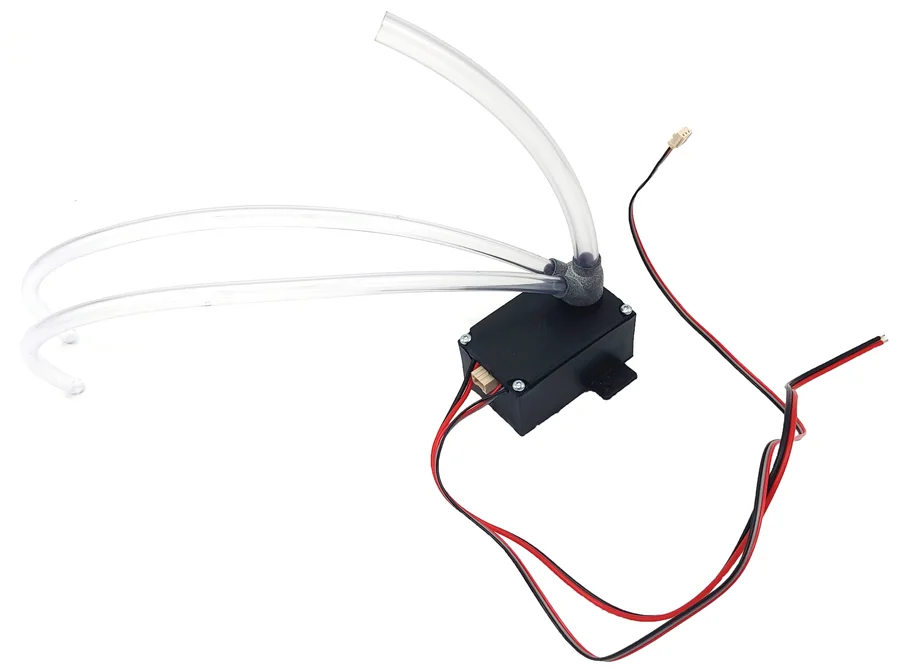

Der gepulste Verdampfer analog/digital kann mit dem Zylinderdampf Set aufgerüstet werden. Für einen originalgetreuen Dampf bei Ihrer Lok.

Lieferumfang:
1x Gepulster digital und analog Verdampfer mit Decoder, 1x Zylinderdampf-Verteiler, 1x 10 cm Schlauch für den Schornstein, 1x 50 cm Schlauch für den Zylinderdampf

Weitere Produktdetails

83,95

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,120 kg

Auf Lager.
(Lieferzeit: 1 – 3 Werktage*)
Anzahl:

Bewertungen:

4.17, basierend auf 6 Bewertungen.

Andere Artikel zum Thema:

Verdampfer, gepulst, Dieseldampf, Dampf, 8415001, 8413501, 8413101, 841390, 84004700, 84004701, Verteiler, Dampfverteiler, Zylinderdampf, Dampfentwickler,

Unsere Bestseller:

Lautsprecher 4 Ohm 5 W mit Schallbox ML-Train 80401015

Lautsprecher 4 Ohm 5 W mit Schallbox ML-Train 80401015

Starker und klarer Klang durch einen Schallbox-Lautsprecher. Sehr gut geeignet für viele Spur-G Lok...


10,45 €
Zum Produkt
Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais ML-Train 84004107

Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais ML-Train 84004107

Der DCC-Weichenantrieb, für den Analog- und Digitalbetrieb, hat einen hochwertigen Metallgetriebemo...


46,95 €
Zum Produkt
Schwellenband Starr 30 cm 10 Stück ML-Train 8910204

Schwellenband Starr 30 cm 10 Stück ML-Train 8910204

Mit dem Schwellenband und dem Gleis-Einzelprofil 1,80 m Messing können Sie sich Ihr eigenes Gleis b...


25,95 €
Zum Produkt

Beschreibung:

Das Set besteht aus den Produkten "Gepulster digital und analog Verdampfer mit Decoder ML-Train 84004700" und "Zylinderdampf Set für gepulsten Verdampfer ML-Train 84004708".


Gepulster digital und analog Verdampfer mit Decoder ML-Train 84004700


Funktionsbeschreibung

Der digitale Verdampfer ist ein Ultra-Hochleistungsverdampfer für analoge und digitale Loks. Dank der integrierten Temperatur-, Strom- und Flüssigkeitsüberwachung ist es möglich, dass Heizelement punktgenau zu regeln und dabei die maximale Dampfmenge zu erzeugen. Mit dem integrierten Digitaldecoder kann der Verdampfer direkt an das digitale Gleis angeschlossen werden.

Die einzelnen Lüftergeschwindigkeiten und Dimmwerte können für das Rollen und Anfahren, dem Stand und das Beschleunigen separat eingestellt werden. Das Modul arbeitet über das Gleis im Digitalbetrieb und empfängt darüber alle Daten. Eine Anpassung an die Lok ist über die Lok-CVs möglich. Hier ist es dann möglich eine Taktsimulation bzw. Takt extern, z. B. vom Getriebe zu erfassen und darauf zu regeln. Taktuntersetzung, Teilung und alle Zeiten sind dabei einzeln einstellbar.

Der Verdampfer ist auch für analoge Loks geeignet. Hier sollte man die Lok aber mit einer Anfahrverzögerung aufrüsten (Anfahrverzögerungs-Set ML-Train 82504010).

Durch die Ein- und Ausschaltverzögerung, sowie den Impulsausstoß beim Einschalten, kann man die Dampfeffekte für Dieselloks an den Sound anpassen.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neuesten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

  • DC/AC/DCC Betrieb
  • Vollkompatibles NMRA-DCC Modul
  • Lüfter und Heizung separat anschließbar
  • Ultra Hochleistungsverdampfer gepulst digital
  • Ausblasfunktion
  • Vorheizfunktion
  • Zylinderdampf möglich
  • Gepulster-Verdampfer-Steuerung (Diesel, Dampf) einstellbar per CV
  • SUSI Bus, Digital- oder Analogbetrieb
  • Automatische Erkennung ext. Takt/Simulation
  • Integrierte automatische Lastregelung
  • Analoge und digitale Lastausregelung
  • Einschaltverzögerung möglich
  • Abschaltverzögerung möglich
  • Impulslänge fein einstellbar
  • Startimpulsausstoß aktivierbar
  • Taktsimulation aktivierbar (eigene Simulation)
  • Unterschiedliche Geschwindigkeit für Vor- und Rückwärts
  • Resetfunktionen für alle CVs
  • Sehr einfaches Funktionsmapping
  • Haltenasen für LGB Standardaufnahme
  • Heiz- und Ausstoßmengen einstellbar
  • Taktsimulation
  • 28 Funktiontasten adressierbar, 10239 Lokadressen
  • 14, 28, 128 Fahrstufen (automatisch)
  • Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)
  • Last bei Programmierung erforderlich (Lüftermotor)

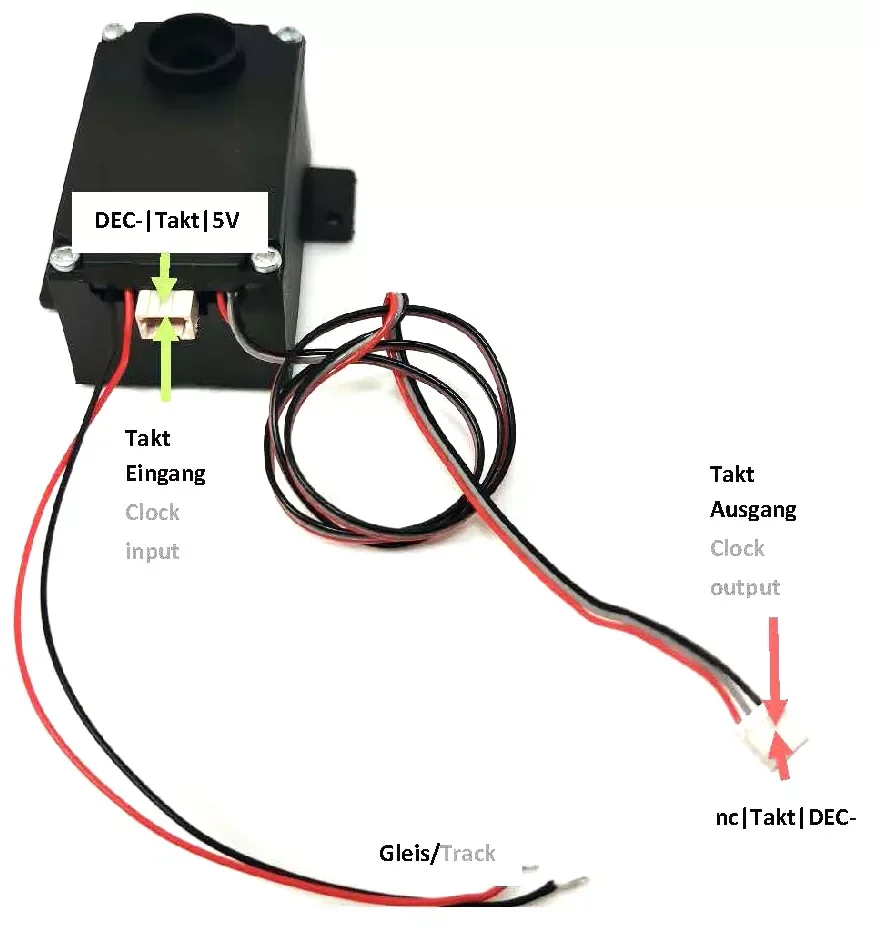

  • Anschlussbuchsen

    Nutzen Sie bei Verwendung von Takt-Eingang die +5 V NUR wenn ein Radsensor angeschlossen wird. Wird der Takt eines Decoders (z. B. DRIVE) eingespeist darf +5 V nicht verwendet werden, sondern nur DEC- und Takt.




    Anschluss an Decoder mit Sensor

    Im Dieselbetrieb (CV 49 Bit 3 = “1”) muss der Verdampfer lediglich direkt ans Gleis angeschlossen werden. Es wird keine Verbindung bzw. kein Sensor zum Decoder benötigt.

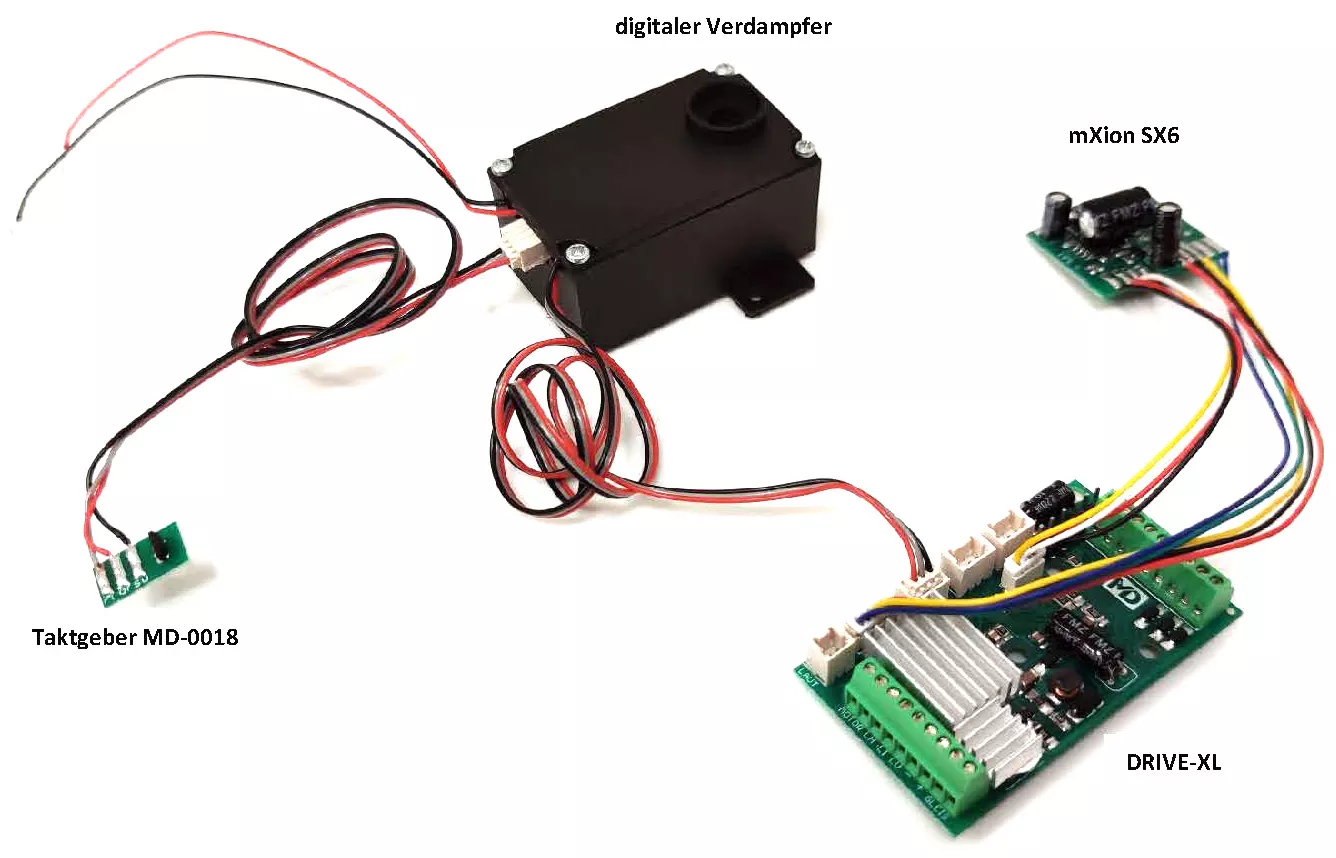

    In dem nachfolgenden Bild wird die Verkabelung für eine Dampflok mit Sound und Taktgeber dargestellt. Dieser schematische Aufbau ist für andere Decoder-Hersteller gleichermaßen zu übernehmen. Bei den DRIVE Decodern von ML-Train ist der Aufbau komplett steckbar. Durch den externen Taktgeber setzen Sie die CVs wie folgt:

    CV 115 = 0 (ext. Takt für DRIVE)
    CV 935 = 128 (ext. Takt für SX6)
    Der Verdampfer erkennt den Sensor selbstständig.




    Anschluss an Decoder ohne Sensor

    Der digitale Verdampfer kann selbstständig den Takt erzeugen und diesen auch an den Lok- oder Sounddecoder weitergeben. Dies passiert über die CV 48. Dabei muss CV 49 auf internen Takt gestellt sein. Das austretende Mini-CT Kabel (3-polig) wird dabei mit dem Takteingang des zu synchronisierenden Decoders verbunden. Das rote Kabel ist ohne Belegung, grau ist der eigentliche Takt und schwarz DEC-, welches symmetrisch mit DEC- des Decoders verbunden werden muss. Bei vielen Decodern mit Mini-CT Buchse kann das Kabel jedoch einfach eingesteckt werden.

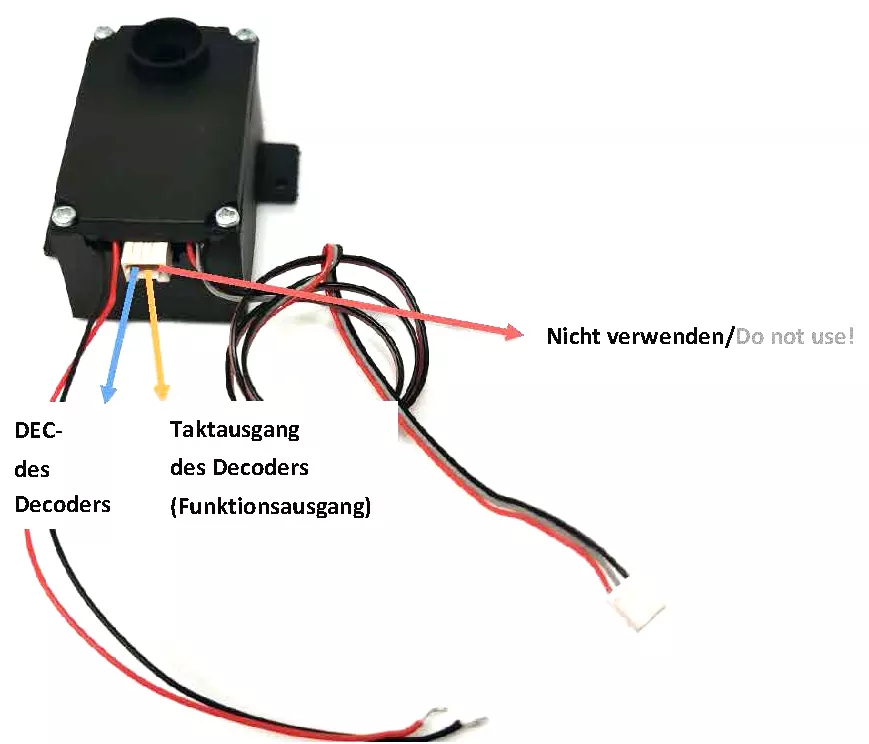

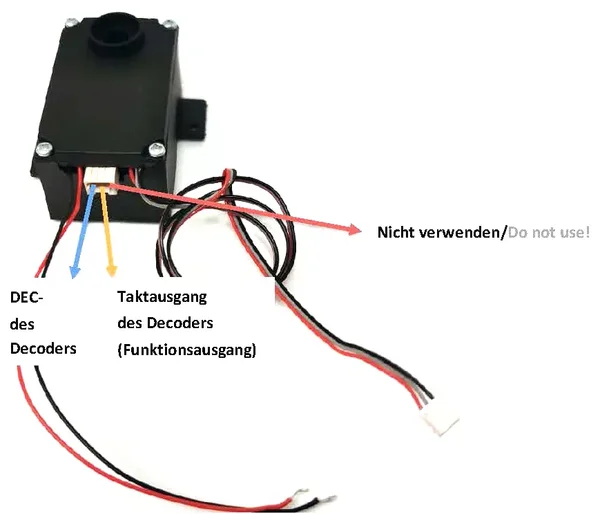

    Soll der Verdampfer mit Takt versorgt werden, jedoch ohne Sensor, muss dabei der Takteingang des Verdampfers genutzt werden. +5 V darf dabei NICHT benutzt werden! DEC- wird mit DEC- des Decoders verbunden. Der Takt wird an einen Funktionsausgang (z. B. A6) angeschlossen und in der Sonderfunktion CV 173 = 21 (Taktsimulation) eingestellt.




    Anschluss an SX6 ohne Decoder und Sensor

    Bei der Verwendung von Decodern mit reinem SUSI-Anschluss und ohne Zusatzbuchsen wie z. B. den DRIVE-XL 84004500, DRIVE-S 84004503, DRIVE-SR 84004505 oder DRIVE-L 84004502 muss die Synchronisierung zum Sound direkt über den Verdampfer hergestellt werden. Dies ist nur bei Dampflokgeräuschen, also bei getakteter Ansteuerung, nötig. Hierzu wird das Taktkabel vom Verdampfer mit dem Takteingang des SX6 verbunden. Schließen Sie daher wie folgt an:

    Grau Verdampfer = Schwarz SX6
    Schwarz Verdampfer = Gelb SX6

    CV 935 = 128 (SX6) setzen für „externen Takt“ beim SX6. Der Takt wird dann vom Verdampfer erzeugt.




    Anfahr-/Bremsverzögerung

    Eine Zeitverzögerung beim Anfahren und Bremsen kann mit CV 3 (Beschleunigung) und CV 4 (Abbremsen) eingestellt werden. Die Verzögerungszeit vom Stand bis zur Höchstgeschwindigkeit (oder umgekehrt) beträgt je gezähltem Wert 1 genau 0,5 Sekunden. Multiplizieren Sie die gewünschte Verzögerungszeit mit 2 und programmieren Sie diesen Wert in die jeweilige CV.


    Abschaltbare Verzögerungszeiten

    Die programmierten Zeitwerte von CV 3 und 4 können mittels frei programmierbarer Funktionstaste abgeschaltet werden (CV 101).


    Analogbetrieb

    Im Auslieferungszustand ist der Analogbetrieb frei geschaltet. Der Verdampfer kann direkt im Analogbetrieb l betrieben werden. Auch im Analogbetrieb werden Anfahr-, Ausroll- und Standdrehzahl des Lüfters gesteuert. Der Decoder erkennt automatisch, ob ein Taktgeber angeschlossen ist und schaltet dann ggf. auf Taktsimulation um.

    Im Analogbetrieb sollte man die Lok mit einer Anfahrverzögerung aufrüsten (Anfahrverzögerungs-Set ML-Train 82504010). Die Anfahrverzögerung verändert die Anfahrspannung auf einen, über Potentiometer (Drehregler) einstellbaren Wert. Eine Lok ohne Regelung fährt meistens bei ca. 2-3 V Netzteilspannung los. Der Verdampfer benötigt aber 5 -6 Volt um zu dampfen.


    Verdampfer

    Per CV 120 wird die Steuerung (Lüfter & Heizung) aktiviert, sofern CV 122 nicht gedrückt ist (Ausblasfunktion). Der Verdampfer durchläuft analog wie digital die entsprechenden Funktionalitäten, wie unterschiedliche Dampfmenge je nach aktuellem Betriebsstand (Anfahren, Abbremsen, Rollen, Stand, usw.).


    Dampfmenge

    CV 40 - 43 definiert die Lüfterdrehzahl in Abhängigkeit (also als Untersetzung) zu CV 123 (Dimmwert Lüfter). Des Weiteren wird die Dampfmenge noch über die Heizleistung (CV 36 - 39) definiert. Hier wird der Dimmwert ebenso als Untersetzung zu CV 124 (Dimmwert Heizung) eingestellt. Hiermit können die Dampfmengen ideal für die Zustände: Stand, Anfahren, Rollen und Fahren eingestellt werden.


    Manuelle Ausblasfunktion

    Mit CV 122 kann die Funktionstaste gewählt werden, mit der der Dampfausstoß von 100 % aktiviert wird, solange die Taste gedrückt ist. Diese Funktion ist per Auslieferung deaktiviert (CV 122 = 64).


    Vorheizfunktion

    Mit CV 121 kann eine Vorheizfunktion für schnelles einschalten aktiviert werden. Diese Funktion ist per Auslieferung deaktiviert (CV 121 = 64).


    Programmiersperre

    Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist, ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

    STANDARTWERT CV 15/16 = 180

    Bei der Verwendung mehrerer Decoder parallel in einer Lok (z. B. Verdampfer und Lokdecoder) muss mit der integrierten Programmiersperre gearbeitet werden. Am Beispiel mit einem DRIVE-Decoder. Setzen Sie CV15 = 205, dann ist der Verdampfer gesperrt, Sie sprechen nur noch mit dem DRIVE-Decoder. Setzen Sie CV15 = 180, dann ist der DRIVE gesperrt, Sie sprechen nur noch mit dem Verdampfer und können diesen programmieren. Das ist wichtig damit nicht beide Module parallel bei der Programmierung angesprochen werden.


    Programmiermöglichkeiten

    Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

    Es wird keine zusätzliche Last zur Programmierung benötigt.

    Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei der Programmierung kein Ausbau des Decoders erfolgen.


    Resetfunktionen

    Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

  • 11 (Grundfunktionen)
  • 16 (Programmiersperre CV 15/16)
  • 33 (Verdampfersteuerung)
  • 44 (Motorsteuerung)

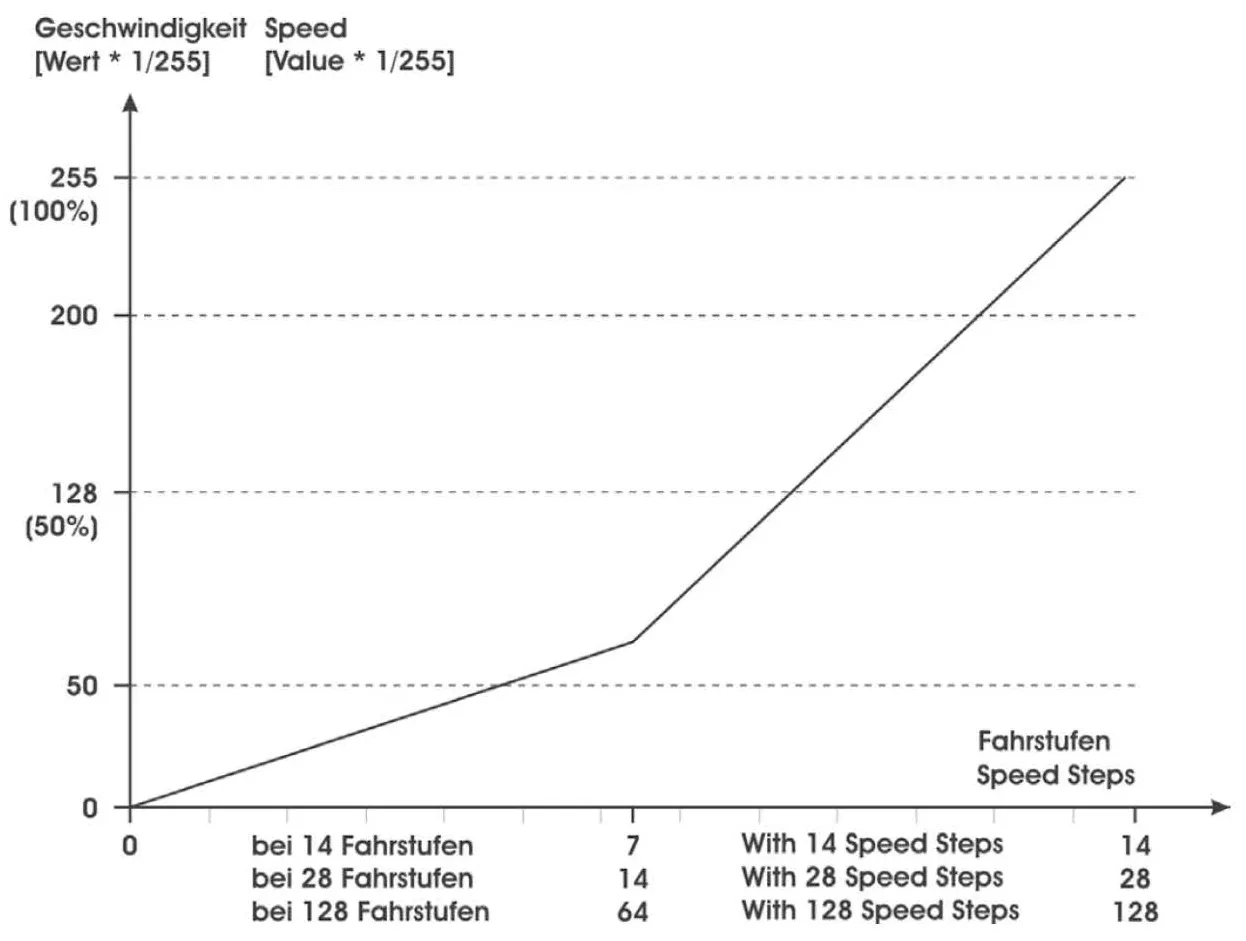

  • 66 (Fahrkuve CV 67 - 94)


  • Technische Daten

  • Spannung: 0-27 V DC/DCC, 0-20 V AC
  • Stromaufnahme: 15 mA (ohne Funktionsausgänge)
  • Maximaler Funktionsstrom: Heizung: 0,8 A, Lüfter: 0,15 A
  • Maximaler Gesamtstrom: 1 A
  • Temperaturbereich: -20 bis 60 °C
  • Abmaße: L5 x B3 x H2,2 cm

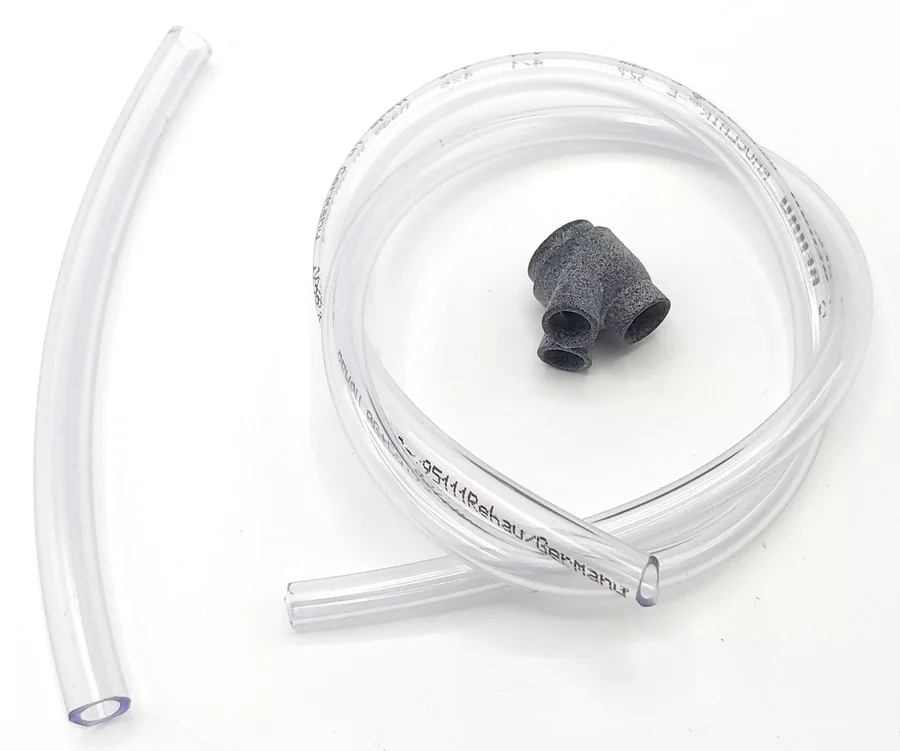

  • Zylinderdampf Set für gepulsten Verdampfer ML-Train 84004708

    Das Zylinderdampf-Set wurde für die ML-Train gepulsten Verdampfer 84004700 und 84004701 der Spur-G hergestellt. Das Set passt aber auch auf gepulste Verdampfer anderer Spur-G Hersteller.

    Der Zylinderdampf-Verteiler setzt Ihre Lok originalgetreu unter Volldampf. Neben dem Dampfdom-Ausgang hat der Verteiler zwei Zylinderdampf-Ausgänge für den originalen Wasserdampf Ihrer Lok.


    Einbau

    Stecken Sie den Zylinderdampf-Verteiler auf den gepulsten Verdampfer 84004700 oder 84004701. Der 8 mm kurze Schlauch wird in den Dampfdom gesteckt. Der 50 cm lange Schlauch (Durchmesser: 6 mm) ist für die beiden Zylinderdampf-Ausgänge. Schneiden Sie die Schläuche auf die richtige Länge zu. Für einen sicheren Halt verkleben Sie den Verteiler auf den Verdampfer und die Schläuche mit Sekundenkleber (z.B. ML-Train 86102203).

    Die Schläuche entsprechen in ihrer Zusammensetzung der Verordnung (EU) Nr. 10/2011 und deren Ergänzungen.


    Die folgende Firma hat den Verdampfer und den Zylinderdampf-Verteiler für ML-Train hergestellt:
    micron-dynamics, Marius Dege,
    (WEEE: DE69511296)


    Begleitheft
    Bedienungsanleitung mit CV-Werten
