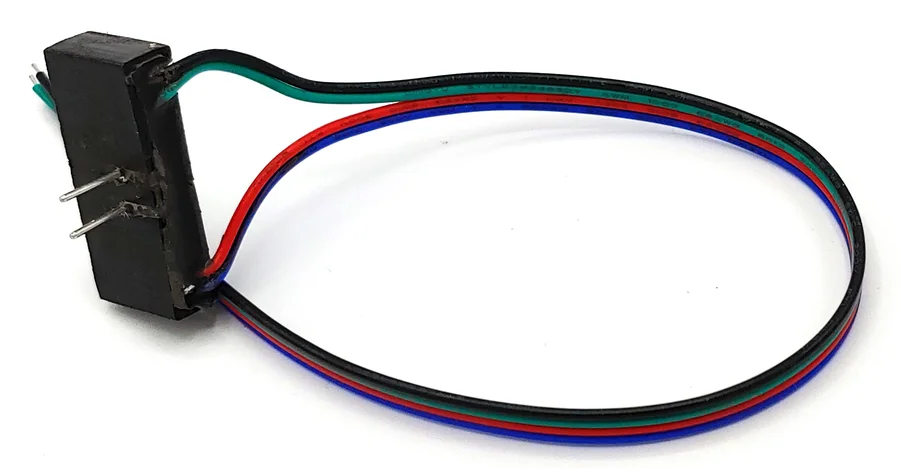

1-Kanal Weichen- und Funktionsdecoder ML-Train 84004100

1-Kanal Weichen- und Funktionsdecoder ML-Train 84004100

[ca. L3,8 x B0,8 x H1,6 cm]
[84004100]
Nur für Erwachsene
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
EAN: 04251170416795

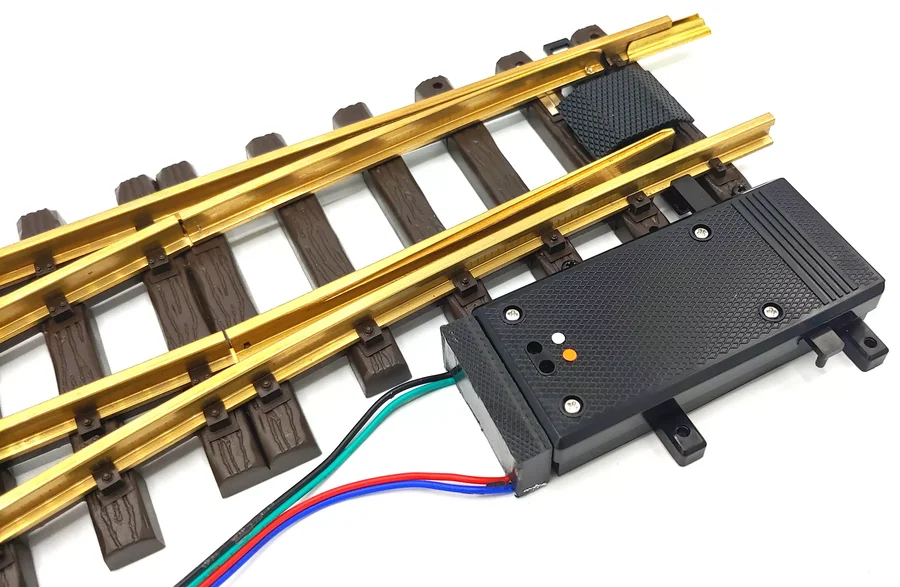

Der kleine Weichendekoder schaltet auch LGB® und PIKO® Weichenantriebe. Er hat einen Funktionsausgang für die Steuerung von Weichenlaternen.

Lieferumfang:
1x 1-Kanal Weichen- und Funktionsdecoder

Weitere Produktdetails

29,95

inkl. Mwst. zzgl. Porto

Nicht auf Lager.
Anfragen
Wir informieren Sie gerne, sobald der Artikel wieder verfügbar ist!

Bewertungen:


Andere Artikel zum Thema:

ML-Train, 1-Kanal, Weichendekoder, Weichenantrieb, Weichensteuerung,

Unsere Bestseller:

Gleis gerade 30 cm mit Schraub-Verbinder ML-Train 8910302

Gleis gerade 30 cm mit Schraub-Verbinder ML-Train 8910302

Kombinierbar mit allen Spur G Gleissystemen, gleichmäßiger Abstand der Schwellen, auch an der Verb...



4,99 €
Kaufen
Gleis gerade 90 cm mit Schraub-Verbinder ML-Train 8910902

Gleis gerade 90 cm mit Schraub-Verbinder ML-Train 8910902

Kombinierbar mit allen Spur G Gleissystemen, gleichmäßiger Abstand der Schwellen, auch an der Verb...



12,99 €
Kaufen
Weiche links Messing R5 mit Verbinder ML-Train 8922155

Weiche links Messing R5 mit Verbinder ML-Train 8922155

Kombinierbar mit allen Spur G Gleissystemen. Herzstückpolarisierung (optional).



109,99 €
Kaufen

Beschreibung:

Funktionsbeschreibung

Der 1-Kanal Weichen- und Funktionsdecoder ist ein kleiner Decoder mit einem zusätzlichen Funktionsausgang für Weichenlaternen oder Signalbeleuchtungen. Dieser Decoder ist kompatibel mit LGB® (Märklin) und PIKO® Weichenantrieben. Die Weichenadressen sind beide unabhängig voneinander und frei adressierbar. Dazu können Dimm- und Zeiteinheiten eingestellt werden.

Eine Besonderheit vom Decoder ist die Steuerung von Entkupplergleisen von LGB® (Märklin). Hier können Sie den entsprechenden Funktionsausgang mit CV 49 Bit 0/1 aktivieren und automatisch mit der Weichenrichtung schalten lassen. Das „E“ des LGB®-Entkupplungsgleises leuchtet solange, wie der Entkuppler aktiv ist. Nun weiß man, ob der Entkuppler auf abkuppeln bzw. ankuppeln steht.

Diese Verfahrensweise ergänzt sich mit dem Modus für definierte Position von SW1. Dabei schaltet der Ausgang der Weiche automatisch auf „Stopp“ bzw. „Abzweig“. Das hat den Vorteil, dass Signale auf Rot, das Entkupplungsgleis auf „Normal“ und Weichen auf „Abzweig“ stehen, nachdem die Anlage eingeschaltet wurde. Somit hat man immer eine definierte Startposition (invertierbar).

Der Weichen- und Funktionsdecoder ist wetterfest vergossen und besitzt ein stabiles Spritzgussgehäuse!


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Die Weichenadresse befindet sich bei CV120/121! Für Adressen < 256 reicht es aus auf CV121 zu schreiben!

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

  • DCC NMRA Digitalbetrieb
  • Superkleines Abmaß
  • Vollkompatibles NMRA-DCC Modul
  • 1 verstärkter Funktionsausgang
  • 1 Weichenausgang
  • Implementierte Funktion für elektr. Entkuppler
  • Definierte Startposition einstellbar
  • Paarweise Blinkfunktion mit SW1
  • Herzstückpolarisation
  • Ausgänge invertierbar
  • Automatische Zurückschaltfunktionen
  • Funktionsausgänge dimmbar
  • Resetfunktionen für alle CVs
  • Sehr einfaches Funktionsmapping
  • Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)
  • Keine Last bei Programmierung erforderlich

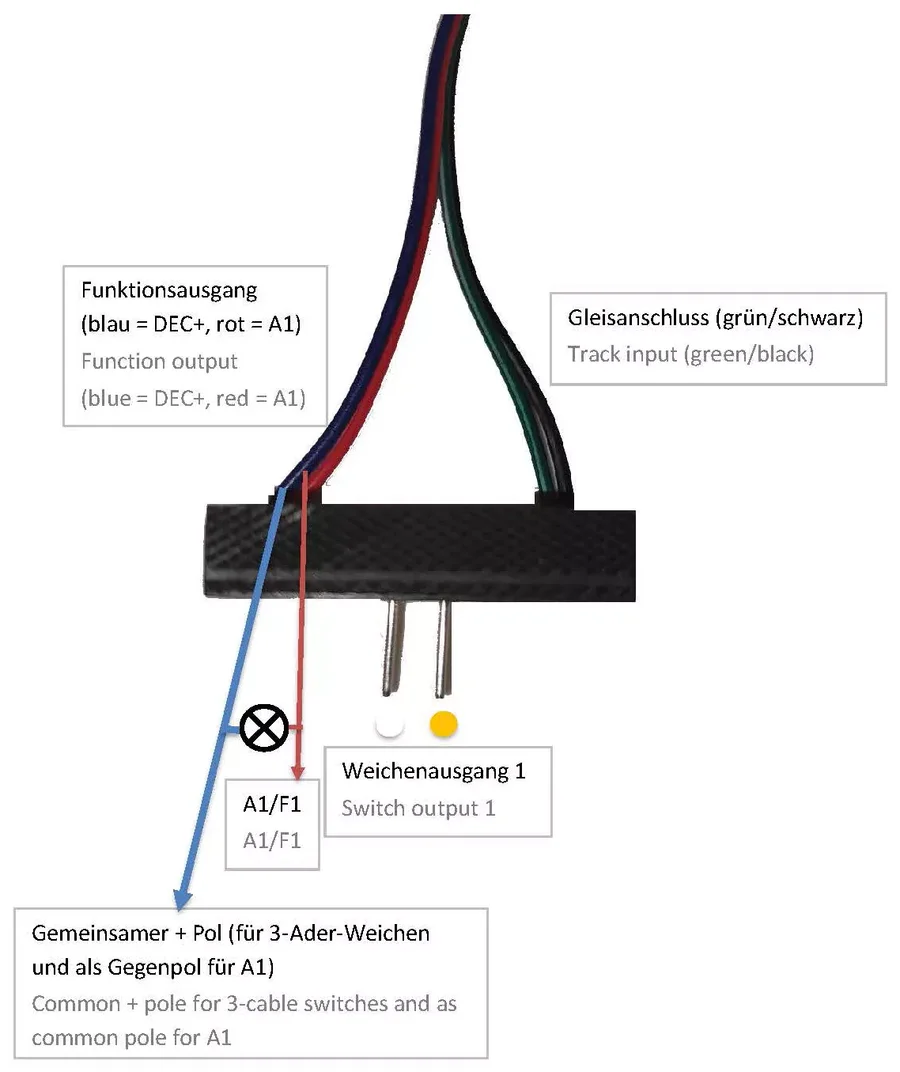

  • Anschluss des Weichendecoders

    Schalten Sie Verbraucher zwischen A1 und gemeinsamen + Pol.

    Achtung! Es können keine alten 3 poligen LGB Weichenantriebe angeschlossen werden.




    Programmiersperre

    Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

    STANDARTWERT CV 15/16 = 235


    Programmiermöglichkeiten

    Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

    Es wird keine zusätzliche Last zur Programmierung benötigt.

    Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

    Hinweis
    Um POM zu nutzen, ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


    Programmierung von binären Werten

    Einige CV’s (bspw. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

    Beispiel
    Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


    Programmierung Weichenadressen

    Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in „Adresse tief“ programmiert werden. „Adresse hoch“ ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (bspw. Adresse 2000):

    2000 / 256 = 7,81, Adresse hoch ist also 7, 2000 – (7 x 256) = 208, Adresse tief ist somit 208.

    Tragen Sie diese Werte in die entsprechenden SW1 (CV120/121) und A1 (CV127/128) CVs ein.


    Resetfunktionen

    Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind div. Bereiche nutzbar. Schreiben Sie dafür folgende Werte:
  • 11 (Grundfunktionen)
  • 16 (Programmiersperre CV 15/16)
  • 33 (Funktions- und Weichenausgänge)


  • Technische Daten

  • Spannung: 7-27 V DC/DCC, 5-18 V AC
  • Stromaufnahme: 5 mA (ohne Funktionsausgänge)
  • Maximaler Funktionsstrom: A1 0,1 A, SW1 1,5 A (2 LGB Antriebe)
  • Maximaler Gesamtstrom: 1,5 A
  • Temperaturbereich: -40 bis 85 °C
  • Abmaße: L3,8 x B0,8 x H1,6 cm


  • Die folgende Firma hat das Produkt für ML-Train hergestellt:
    MD-Electronics, Marius Dege, Hornerstr. 24, 33102 Paderborn
    (WEEE: DE69511296)


    Begleitheft
    Bedienungsanleitung mit CV-Werten
