Gartenbahn Innenbeleuchtung mit Decoder digital schalten: Die ultimative Anleitung

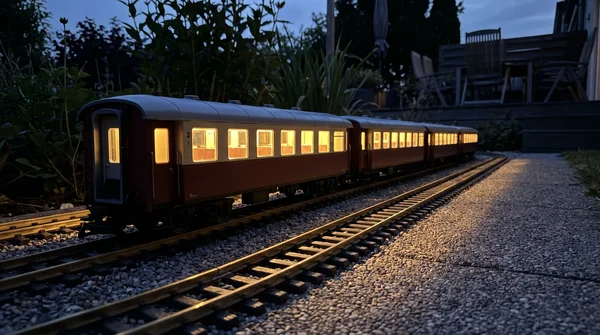

Die stimmungsvolle Beleuchtung von Personenwagen ist das Highlight jeder Gartenbahn-Anlage bei Dämmerung. Wer seine Gartenbahn Innenbeleuchtung mit einem Decoder digital schalten möchte, steht oft vor technischen Herausforderungen: Welche CV-Werte sind für Neon-Effekte nötig, wie werden Puffer korrekt integriert und welche Ausgänge vertragen welche Last? In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie Ihre Waggons digitalisieren, flackerfreie Lichteffekte programmieren und häufige Fehler bei der Verkabelung vermeiden. Ob Sie ein fertiges digitales Set nutzen oder analoge Lichtleisten mit einem separaten Licht-Dekoder nachrüsten – wir zeigen Ihnen die optimale Konfiguration für einen reibungslosen Betrieb auf Ihrem Digitalsystem.
Grundlagen und Anschluss der digitalen Wagenbeleuchtung
Die Realisierung einer vorbildgetreuen Beleuchtung in der Außenanlage stellt Gartenbahner oft vor technische Herausforderungen. Während im analogen Betrieb die Helligkeit der Leuchtmittel direkt von der Gleisspannung abhängt, bietet die Digitaltechnik (DCC) konstante Lichtverhältnisse und individuelle Schaltmöglichkeiten. Eine hochwertige Gartenbahn Innenbeleuchtung mit Decoder digital schalten Anleitung erfordert jedoch ein Verständnis für die Komponenten Stromabnahme, Pufferung und die korrekte Konfiguration der CV-Werte.
Die technische Basis: Stromabnahme und Pufferung
In der Spur G ist die zuverlässige Stromaufnahme das Fundament für einen störungsfreien Betrieb. Da Schienen im Gartenbetrieb Umwelteinflüssen wie Oxidation und Verschmutzung ausgesetzt sind, empfehlen wir den Einsatz von kugelgelagerten Radsätzen mit integrierter Stromabnahme. Diese minimieren den Rollwiderstand und sichern einen konstanten Kontakt zum Gleisprofil.
Um das typische Flackern der Beleuchtung bei kurzen Kontaktunterbrechungen – beispielsweise auf Herzstücken von Weichen – gänzlich zu eliminieren, ist die Integration eines Kondensators oder eines Goldcap-Speichers unerlässlich. Unsere ULL-Lichtleisten (Ultra-Low-Level) sind speziell auf diese Anforderungen ausgelegt und verfügen über Anschlüsse für externe Pufferlösungen, die die Beleuchtung auch bei stehendem Fahrzeug oder verschmutzten Gleisabschnitten für mehrere Sekunden stabilisieren.
Anschluss und Installation der ULL-Lichtleiste

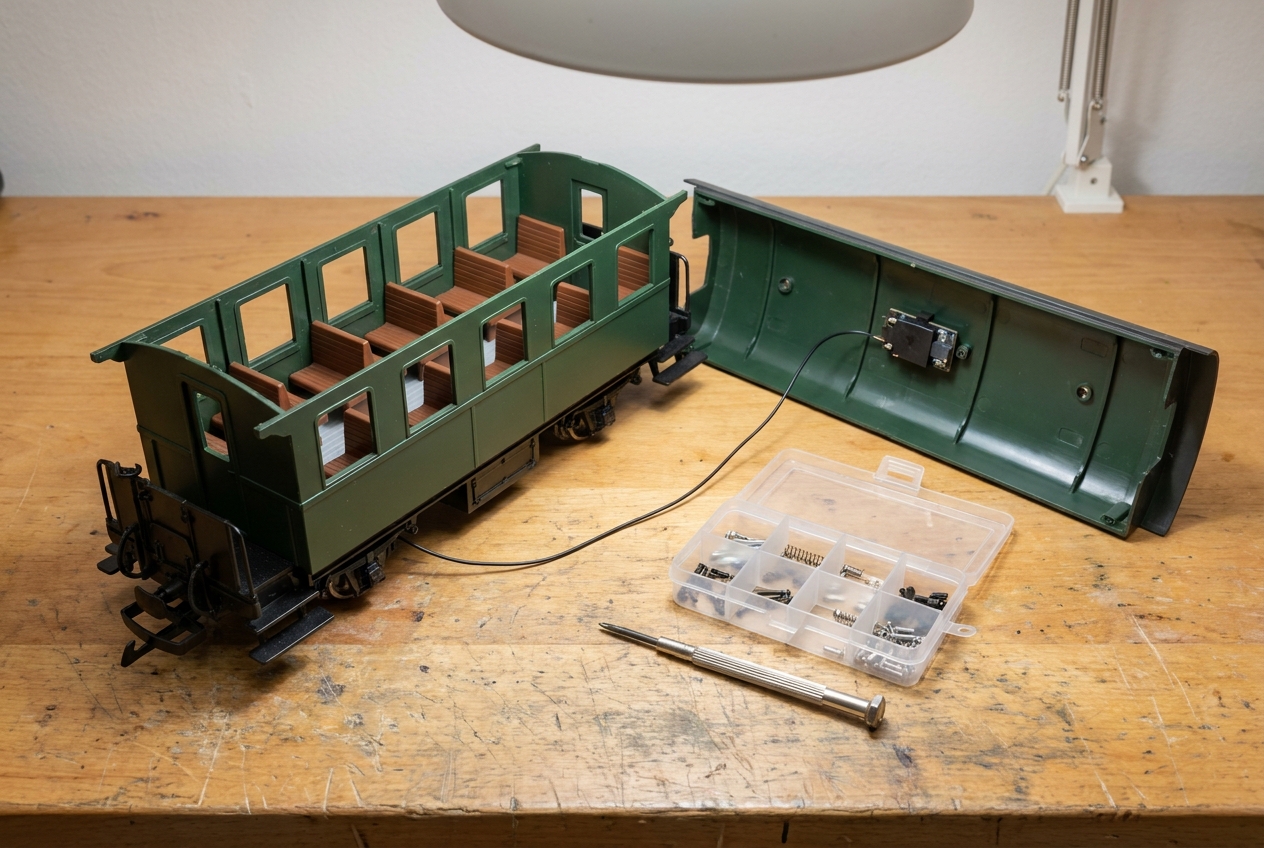

Der Einbau einer digitalen Wagenbeleuchtung in Bausatz-Wagen oder fertig montierte Fahrzeuge erfolgt in der Regel über einen Funktionsdecoder oder einen Lokdecoder mit freien Funktionsausgängen (FA). Die ULL-Lichtleiste von ML-Train zeichnet sich durch ihre Vielseitigkeit aus: Sie kann sowohl direkt an die Gleisspannung (digital) als auch an die Funktionsausgänge eines Decoders angeschlossen werden.
Beim Anschluss an einen Funktionsdecoder nutzen Sie die SUSI-Schnittstelle oder die diskreten Ausgänge. Achten Sie dabei auf die korrekte Polung und die maximale Belastbarkeit der Ausgänge. Da moderne LED-Leisten eine sehr geringe Stromaufnahme besitzen, können oft mehrere Wagen über eine stromführende Kupplung zentral von einem Decoder gesteuert werden. Dies reduziert den Installationsaufwand und die Kosten pro Fahrzeug erheblich.
Konfiguration der Abschaltautomatik: Fokus auf CV 131
Ein besonderes Merkmal unserer Elektronik-Entwicklungen ist die intelligente Steuerung der Leuchtdauer. In der Praxis stellt sich oft die Frage, wie man die Beleuchtung nach dem Abstellen eines Zuges auf einem stromlosen Abstellgleis oder nach dem Ausschalten der Zentrale steuert. Hier kommt die Konfiguration über die Configuration Variables (CV) ins Spiel.
Ein häufiger Anwendungsfall ist die automatische Abschaltung der Beleuchtung nach einer definierten Zeit, um die Energiespeicher zu schonen oder einen realistischen Betriebsbahnhof zu simulieren. In der Firmware unserer Decoder-Steuerungen spielt die CV 131 eine zentrale Rolle. Wenn Sie die Gartenbahn Innenbeleuchtung mit Decoder digital schalten Anleitung befolgen, können Sie über diesen Wert die Nachleuchtdauer präzise definieren.
Ein Standardwert für viele Gartenbahner ist die 50-Sekunden-Abschaltung. Durch das Schreiben des entsprechenden Wertes in die CV 131 wird festgelegt, dass die Lichtleiste nach dem Verlust des Digitalsignals exakt 50 Sekunden weiterleuchtet, bevor sie kontrolliert herunterfährt. Dies ist besonders nützlich, wenn Sie Ihre Außenanlage für die Nachtruhe vorbereiten und nicht möchten, dass die Goldcaps die Wagen über Minuten hinweg unnötig entladen.
Optimierung der Lichtintensität und Effizienz
Neben der zeitlichen Steuerung ist die Helligkeit ein entscheidender Faktor für die Optik. Eine zu grelle Beleuchtung wirkt unnatürlich und erinnert eher an modernes Spielzeug als an eine hochwertige Gartenbahn. Über die PWM-Dimmung (Pulsweitenmodulation) des Decoders können Sie die Intensität der ULL-Lichtleiste stufenlos an das Vorbild anpassen. Für Personenwagen der Epochen III und IV empfiehlt sich ein warmer Weißton mit reduzierter Leuchtkraft, um die damalige Glühlampen-Atmosphäre einzufangen.
Durch die effiziente Elektronik unserer Eigenentwicklungen bleibt die Wärmeentwicklung innerhalb der Gehäuse minimal. Dies schützt die Bausatz-Wagen vor Verformungen, die bei herkömmlichen Soffitten-Lampen im Dauerbetrieb durchaus auftreten können.
Fehlersuche und FAQ zur digitalen Wagenbeleuchtung
Trotz einfacher Plug & Play Lösungen können beim Aufbau komplexer Beleuchtungssysteme Fragen auftreten. Hier sind die wichtigsten technischen Aspekte zusammengefasst:
- Warum flackert die Beleuchtung trotz Decoder? Prüfen Sie die Radkontakte und stellen Sie sicher, dass der Pufferspeicher korrekt geladen wird. Eine Erhöhung der Speicherkapazität kann bei langen Wagenmodellen sinnvoll sein.
- Wie programmiere ich die 50-Sekunden-Abschaltung? Nutzen Sie Ihre Digitalzentrale im Programmiermodus (Direct Mode oder POM). Wählen Sie die Adresse des Wagens bzw. Decoders und schreiben Sie den gewünschten Zeitwert in CV 131. Bitte beachten Sie hierzu auch unsere detaillierten Video-Tutorials, in denen wir den Programmiervorgang Schritt für Schritt demonstrieren.
- Kann ich die Lichtleiste kürzen? Ja, die ML-Train ULL-Lichtleisten sind an markierten Stellen trennbar, um sie perfekt an die Länge verschiedener Waggontypen der Spur G anzupassen.
- Sind die Komponenten witterungsbeständig? Da die Elektronik im Inneren der Wagen verbaut wird, ist sie vor direktem Regen geschützt. Die hohe Qualität der Bauteile gewährleistet jedoch auch bei hoher Luftfeuchtigkeit im Außenbereich eine lange Lebensdauer und Korrosionsbeständigkeit.
Zusammenfassung für den Gartenbetrieb
Die Digitalisierung der Wagenbeleuchtung wertet jede Gartenbahn massiv auf. Mit der Kombination aus vernickelten Gleissystemen für optimale Leitfähigkeit und der präzisen Steuerung über unsere Drive-M Elektronik schaffen Sie eine technische Basis, die über Generationen hinweg Bestand hat. Der Fokus auf "Made in Germany" bei den Gleiskomponenten und die eigene Entwicklung der Steuerungselektronik stellen sicher, dass Sie ein perfekt aufeinander abgestimmtes System erhalten.
Für eine vertiefende Beratung und visuelle Unterstützung beim Einbau empfehlen wir Ihnen unsere umfangreichen Video-Tutorials auf unserem YouTube-Kanal. Dort zeigen wir Ihnen praxisnah, wie Sie das Maximum aus Ihrer Spur G Anlage herausholen und technische Hürden souverän meistern.
Erfahren Sie mehr über die Programmierung und den Einbau in unseren detaillierten Technik-Videos. Besuchen Sie unseren YouTube-Kanal für praxisnahe Anleitungen rund um die Spur G.
Passende Produkte entdecken
Lichtsignal SO16 Überwachungssignal 2 Stück für Spur G analog / digital mit Decoder
Lichtsignal Typ HL Vorsignal für Spur G analog / digital mit Decoder
Lichtsignal Typ KS Vorsignal für Spur G analog / digital mit Decoder
3x Lichtsignal Typ L 2-fach RhB für Spur G analog / digital mit Decoder
Lichtsignal Typ L 2-fach mit RhB Vorsignal für...
3x Lichtsignal Typ L 3-fach RhB für Spur G analog / digital mit Decoder
CV-Programmierung und Lichteffekte konfigurieren
Die Digitalisierung einer Gartenbahn eröffnet Möglichkeiten, die weit über das einfache Ein- und Ausschalten von Lichtquellen hinausgehen. Erst durch die gezielte Konfiguration der Configuration Variables, kurz CV, erwacht die Technik zum Leben. Sie steuern damit das Verhalten jeder einzelnen LED in Ihren Bausatz-Wagen. Präzise Einstellungen sorgen für ein stimmiges Gesamtbild auf der Außenanlage.
Moderne Elektronikkomponenten ermöglichen eine feingliedrige Justierung der Helligkeit und der Schaltzeitpunkte. Sie benötigen dafür lediglich eine Digitalzentrale, die das Programmieren von CV-Werten unterstützt. Viele Einsteiger schrecken vor der technischen Tiefe zurück. Doch die Logik hinter den Werten folgt einem klaren System. Wer dieses versteht, optimiert seine Fahrzeuge innerhalb weniger Minuten.
Besonders die Lokdekoder und Funktionsdecoder in unserem Sortiment bieten weitreichende Optionen für individuelle Lichtmasken. Sie legen fest, welche Taste auf Ihrem Handregler welche Aktion auslöst. Dabei lassen sich komplexe Szenarien wie eine fahrtrichtungsabhängige Beleuchtung oder Rangiersignale realisieren. Die Abstimmung der Software auf die Hardware ist der Schlüssel zur Langlebigkeit der Bauteile.
Neonröhren-Flackern und Dimmwerte einstellen
Ein authentisches Erscheinungsbild im Gartenbetrieb erfordert Liebe zum Detail. Wenn Sie eine ULL-Lichtleiste digital 83204310 in Ihre Personenwagen einbauen, steht Ihnen ein besonderes Feature zur Verfügung. Das Neonröhren-Einschaltflackern simuliert den Startvorgang alter Gasentladungslampen. Dieser Effekt verleiht Ihren Zügen einen nostalgischen Charme, der besonders in der Dämmerung zur Geltung kommt.
Um diesen Effekt zu aktivieren, müssen Sie die entsprechenden Funktionsausgänge des Decoders konfigurieren. Jeder Ausgang lässt sich separat mit einem Lichteffekt belegen. Das System generiert dann beim Einschalten kurze, unregelmäßige Lichtimpulse, bevor die volle Leuchtkraft erreicht wird. Achten Sie darauf, dass die Dauer dieses Flackerns zum Vorbild passt. Zu lange Sequenzen wirken oft unnatürlich.
Ein häufiger Fehler bei der Programmierung betrifft die Dimmwerte. Oft wirken LEDs im Innenraum der Wagen viel zu hell. Sie überstrahlen die Details der Inneneinrichtung und wirken unnatürlich weiß. Über die CV-Werte reduzieren Sie die Spannung am Ausgang digital. Dies schont zudem die LED Leuchtmittel und verringert die Wärmeentwicklung im Gehäuse.
Die ULL-Lichtleiste digital 83204310 reagiert sensibel auf die Konfiguration der Energiesparmodi. In der Standardeinstellung kann ein automatisches Dimmen aktiv sein. Dies dient dem Schutz vor Überhitzung oder der Stromeinsparung. Wenn die Beleuchtung nach einer gewissen Zeit ungewollt dunkler wird, liegt dies meist an einem aktiven Timer-Wert im Decoder-Setup.
Prüfen Sie in diesem Zusammenhang den CV 131 Werkswert. Dieser Parameter steuert oft die Zeitspanne, nach der ein Ausgang in den Sparmodus wechselt oder abgeschaltet wird. In vielen Fällen ist hier eine Zeit von etwa 50 Sekunden hinterlegt. Durch das Ändern dieses Wertes auf "0" deaktivieren Sie die Zeitbegrenzung meist vollständig. So bleibt die volle Helligkeit dauerhaft erhalten.
Farbansteuerung und Funktionsausgänge
Die Steuerung verschiedener Lichtfarben setzt eine saubere Verkabelung und Adressierung voraus. Moderne Leisten verfügen oft über getrennte Kanäle für warmweißes und gelbes Licht. So simulieren Sie unterschiedliche Epochen oder Beleuchtungssituationen im selben Wagen. Die Zuordnung erfolgt über das sogenannte Function Mapping im Decoder.
Für die Verbindung zwischen den Wagen und dem Decoder empfehlen wir hochwertige Kabel, Stecker und Buchsen. Eine sichere elektrische Verbindung verhindert Flackern durch Kontaktprobleme. Gerade im Außenbereich oxidieren minderwertige Verbindungen schnell. Dies führt zu fehlerhaften Digitalsignalen und Frust beim Fahrbetrieb.
Wenn Sie zusätzliche Effekte wie eine Zugschlussbeleuchtung realisieren möchten, nutzen Sie freie Funktionsdekoder und Servodecoder. Diese lassen sich meist parallel zur Innenbeleuchtung adressieren. So schalten Sie mit nur einem Befehl die gesamte Garnitur. Die Programmierung erfolgt analog zu den Lokdecodern über die Programmiergleis-Anschlüsse Ihrer Zentrale.
Die Flexibilität der digitalen Technik erlaubt es, jedem Wagen eine eigene Identität zu geben. Ein Speisewagen benötigt oft eine andere Lichtstimmung als ein Abteilwagen der zweiten Klasse. Nutzen Sie die CV-Programmierung, um diese Unterschiede herauszuarbeiten. Ein leichtes Dimmen der gelben LED-Anteile erzeugt eine gemütliche Atmosphäre für die Abendstunden auf Ihrer Anlage.
Dokumentieren Sie Ihre vorgenommenen Änderungen konsequent. Bei einer größeren Flotte an Fahrzeugen verliert man schnell den Überblick über die vergebenen Adressen und CV-Einstellungen. Eine einfache Liste hilft Ihnen, bei Wartungsarbeiten oder Erweiterungen sofort die richtigen Parameter zu finden. Dies spart Zeit und schützt vor Fehlkonfigurationen, die im schlimmsten Fall Bauteile beschädigen könnten.
Fehlersuche: Überlastung und Pufferspeicher-Problematik
Der Betrieb einer Gartenbahn stellt hohe Anforderungen an die Elektronik. Besonders die Digitalisierung der Innenbeleuchtung erfordert Präzision beim Anschluss. Wenn Komponenten nicht wie gewünscht reagieren, liegt die Ursache oft in der physikalischen Überlastung der Bauteile. Ein systematisches Vorgehen bei der Fehlersuche schützt Ihre Investitionen vor dauerhaften Schäden.
Oft treten Probleme erst nach einer gewissen Betriebszeit auf. Wärmeentwicklung an den Decodern ist ein erstes Warnsignal für eine Fehlkonfiguration. Sie sollten regelmäßig die Temperatur der Bauteile prüfen. Eine korrekte Belüftung innerhalb der Gehäuse ist für die Langlebigkeit der Elektronik entscheidend.
Gefahren bei der Nutzung von Kondensatoren am Decoder
Ein Pufferspeicher im Digitalbetrieb sorgt für eine unterbrechungsfreie Stromversorgung bei verschmutzten Schienen. Diese Bauteile speichern Energie und geben sie bei Kontaktproblemen wieder ab. Allerdings bergen sie bei falscher Dimensionierung erhebliche Risiken für die Schaltelektronik. Hohe Ladeströme belasten die internen Schaltkreise des Decoders massiv.
Unbegrenzte Ladeströme wirken im ersten Moment wie ein Kurzschluss auf das System. Viele Decoder verfügen über Schutzmechanismen, die jedoch bei dauerhafter Überlastung versagen. Ein typisches Fehlerbild ist das permanente Leuchten der angeschlossenen LED Leuchtmittel. In diesem Fall ist der Schalttransistor am Ausgang meist bereits thermisch zerstört und lässt den Strom ungehindert fließen.
Die Wahl der richtigen Kapazität entscheidet über den Erfolg der Pufferung. Zu große Kondensatoren ohne Ladestrombegrenzung führen beim Einschalten der Anlage zu einer Überlastung der Zentrale. Nutzen Sie daher immer spezielle Schaltungen, die den Ladestrom kontrolliert regeln. Dies schont die empfindlichen Funktionsdekoder und Servodecoder in Ihren Fahrzeugen.
Achten Sie auf die Polung der Kondensatoren beim Einbau. Ein falsch gepolter Elko kann platzen und die umliegende Elektronik durch austretendes Elektrolyt beschädigen. Prüfen Sie vor dem ersten Testlauf alle Verbindungen doppelt. Eine saubere Verkabelung verhindert Kriechströme, die das Digitalsignal verfälschen könnten.
Lastgrenzen der Ausgänge beachten
Jeder Funktionsausgang an einem Decoder besitzt eine definierte Belastungsgrenze. Bei vielen Standardmodellen liegt dieser Wert bei etwa 100 mA pro Ausgang. Wenn Sie ein digitales Beleuchtungs-Set 83801505 verwenden, müssen Sie die Stromaufnahme der angeschlossenen Verbraucher genau kalkulieren. Eine Überschreitung führt unweigerlich zur Überhitzung des Bauteils.
Besonders bei der Erweiterung um zusätzliche Lichtleisten oder Bühnenbeleuchtungen summieren sich die Ströme schnell. Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um Übergangswiderstände zu minimieren. Ein zu hoher Widerstand in der Zuleitung kann die Regelung des Decoders beeinflussen. Dies führt oft zu instabilem Verhalten der Beleuchtung im Gartenbetrieb.
Möchten Sie beispielsweise den Ausgang A2 schalten, prüfen Sie vorher das Datenblatt des Decoders. Kombinieren Sie niemals zu viele Verbraucher an einem einzelnen Funktionsausgang. Verwenden Sie bei Bedarf Leistungsverstärker oder Relais, um den Decoder zu entlasten. So bleibt die Steuerung sicher und zuverlässig.
Die Fehlersuche beginnt meist am Gleis. Eine unzureichende Stromversorgung der gesamten Anlage beeinflusst die Schaltleistung der Decoder. Achten Sie darauf, dass Ihr Zubehör digital stets mit einer stabilen Spannung versorgt wird. Spannungseinbrüche können dazu führen, dass Decoder unkontrolliert neu starten oder Befehle ignorieren.
Dokumentieren Sie Ihre CV-Einstellungen und die Anschlussbelegung sorgfältig. Dies erleichtert die Diagnose, falls eine Komponente später im Betrieb ausfällt. Ein strukturierter Aufbau ist das Fundament für eine wartungsfreundliche Gartenbahn. Vertrauen Sie auf erprobte Komponenten und vermeiden Sie Experimente an den Lastgrenzen der Hardware.
Weitere Empfehlungen
Dekoder-Programmer für Spur-G
Rangierkuppler-Set mit 2 Entkuppler und Motorsteuerung Spur G
Weichenschaltpult + Wechselstromconverter + Schaltnetzteil 2 A 24 V
2x Pantograf für Einholm- und Scherenstromabnehmer mit Motorsteuerung
Gepulster Verdampfer ohne Steuerung
Pendelautomatik 5 A für den analogen Fahrbetrieb
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Gartenbahn Innenbeleuchtung mit Decoder digital schalten Anleitung
Kann das analoge Lampen-Set bestehend aus dem Beleuchtungs-Set 83201024 und der LED Lichtleiste 83201021 auch im Digitalbetrieb verwendet werden, oder muss alles getauscht werden?
Sie müssen die vorhandenen analogen Komponenten keineswegs entsorgen. Durch die Ergänzung eines Funktionsdecoders wie dem Licht-Dekoder 84004305 lassen sich diese Sets problemlos in ein DCC-System integrieren. Der Decoder wird einfach zwischen die Radschleifer und die Lichtleiste geschaltet. Dadurch gewinnen Sie die volle Kontrolle über die Schaltzustände und können das Licht per Tastendruck an Ihrer Zentrale steuern. Diese Lösung ist besonders nachhaltig und kosteneffizient für die Umrüstung bestehender Wagenparks.
Kann der A1-Ausgang der digitalen Lichtleiste (Artikel 83802500) separat für eine zweite analoge Lichtleiste abgegriffen werden, um Funktionen wie WC-Licht getrennt zu schalten?
Ja, der Ausgang A1 ist genau für solche Anwendungen vorgesehen und lässt sich unabhängig vom Hauptlicht ansteuern. Sie können dort eine zusätzliche analoge Leiste oder einzelne LEDs anschließen, um beispielsweise eine separate WC-Beleuchtung zu realisieren. Wichtig ist hierbei, dass der Ausgang gegen den gemeinsamen Pluspol (U+) geschaltet wird. Achten Sie zudem darauf, dass die Gesamtstromaufnahme aller angeschlossenen Verbraucher die spezifizierte Lastgrenze des integrierten Decoders nicht überschreitet.
Wie und wo wird eine zweite Lichtleiste an die erste angeschlossen, um beide zusammen mit dem Ausgang A1 schalten zu können?
Um eine zweite Leiste synchron mit dem Ausgang A1 zu betreiben, müssen Sie die Eingänge der Nebenleiste mit den entsprechenden Lötpads der Hauptleiste verbinden. Suchen Sie auf der digitalen Lichtleiste 83802500 den Anschluss für A1 und den gemeinsamen Rückleiter (Pluspol). Durch eine parallele Verkabelung leuchten beide Einheiten gleichzeitig, sobald der Befehl für A1 gegeben wird. Wir empfehlen für diese Verbindung kleine Steckverbinder, damit das Gehäuse für Reinigungsarbeiten oder spätere Erweiterungen leicht zugänglich bleibt.
Bei der ULL-Lichtleiste digital (83204310) brennt die Innenbeleuchtung nach dem Einschalten (F1) nur ca. 50 Sek. hell und wird dann fast dunkel. Woran liegt das?
Dieses Verhalten deutet auf eine aktive Zeitbegrenzung in der Firmware des integrierten Decoders hin. Ab Werk ist häufig ein Timer programmiert, der die Leistung nach einer knappen Minute reduziert, um Energie zu sparen oder Bauteile zu schonen. Sie können dieses Verhalten korrigieren, indem Sie den entsprechenden CV-Wert für die Zeitsteuerung anpassen. In den meisten Fällen muss der Wert für die Abschaltdauer auf Null gesetzt werden, um ein dauerhaft helles Leuchten zu erzwingen. Prüfen Sie hierzu die Dokumentation der Lichtleiste bezüglich der Timer-Funktionen.
Nach dem Einbau der digitalen ULL-Lichtleiste (83204310) in einen Wagen zeigt die Innenbeleuchtung das konfigurierte Neonröhren-Einschaltflackern, brennt dann aber nur ca. 50 Sekunden. Warum?
Das Problem liegt an der Konfiguration des CV 131, der im Auslieferungszustand oft mit einem Zeitwert belegt ist. Der CV 131 Werkswert ist so eingestellt, dass der Ausgang nach der Startphase automatisch heruntergeregelt wird. Da das Neonröhren-Einschaltflackern als Effekt korrekt startet, ist die grundlegende Programmierung des Effekts funktionsfähig. Um das anschließende Abdunkeln zu verhindern, müssen Sie den Wert in CV 131 manuell ändern. Ein Wert von 0 deaktiviert die automatische Dimmfunktion und lässt die LEDs dauerhaft mit der gewünschten Intensität leuchten.
Wie wird das digitale Beleuchtungs-Set 83801505 korrekt konfiguriert und angeschlossen, wenn die zweite Leiste permanent leuchtet?
Das digitale Beleuchtungs-Set 83801505 besteht aus einer Hauptleiste mit integriertem Decoder und einer analogen Erweiterungsleiste. Die analoge Leiste wird über die vorgesehenen Lötpads mit der Hauptleiste verbunden, wobei die Ansteuerung über einen Funktionsausgang erfolgt. Wenn die zweite Leiste dauerhaft leuchtet, prüfen Sie zunächst, ob in der CV-Programmierung der entsprechende Ausgang auf "Dauer-An" konfiguriert wurde. Sollte die Leiste trotz ausgeschalteter Funktion leuchten, liegt meist ein Verdrahtungsfehler oder ein Defekt am Schaltausgang vor. Stellen Sie sicher, dass keine ungewollten Brücken zwischen den Lötpunkten bestehen.
Beim digitalen Beleuchtungs-Set 83801505 funktioniert die erste Lichtleiste einwandfrei. Die zweite (analoge) Lichtleiste sowie die Bühnenbeleuchtung leuchten jedoch permanent. Was ist die Ursache?
Dieses Fehlerbild deutet auf einen Hardware-Defekt am Funktionsausgang des Decoders hin, oft verursacht durch eine Überlastung oder einen Kurzschluss während der Installation. Wenn der Schalttransistor für den Ausgang A2 oder die Bühnenbeleuchtung durchbrennt, schaltet er häufig auf permanenten Durchgang. Dies geschieht oft, wenn ein Pufferspeicher ohne Ladestrombegrenzung direkt an den Funktionsausgang angeschlossen wurde. In diesem Fall lässt sich der Ausgang nicht mehr digital schalten und die Beleuchtung bleibt dauerhaft aktiv, sobald Gleisspannung anliegt. Eine Reparatur des Decoders ist in diesem Stadium meist wirtschaftlich nicht sinnvoll, weshalb die Lastgrenzen künftig strikt eingehalten werden sollten.
