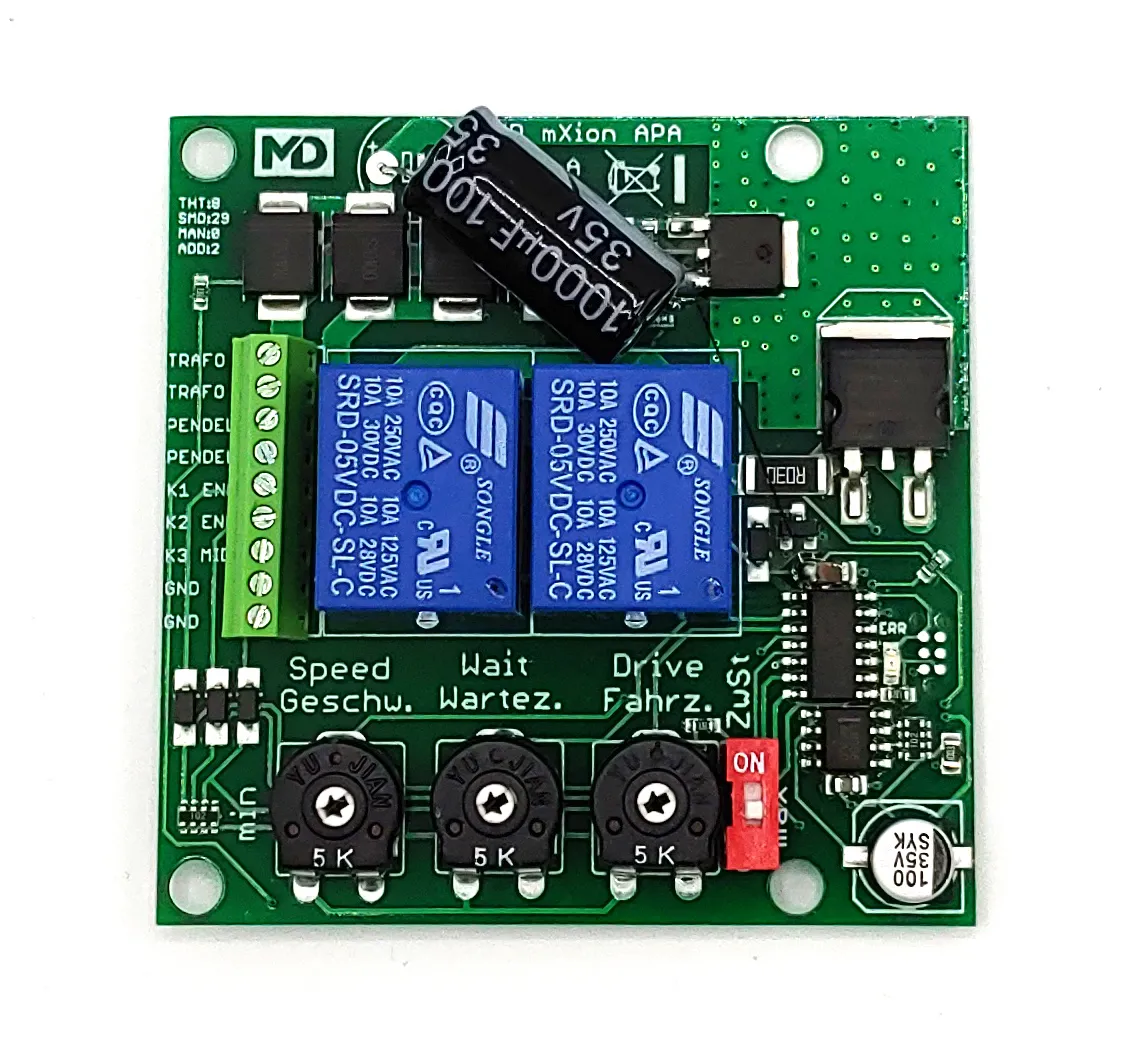

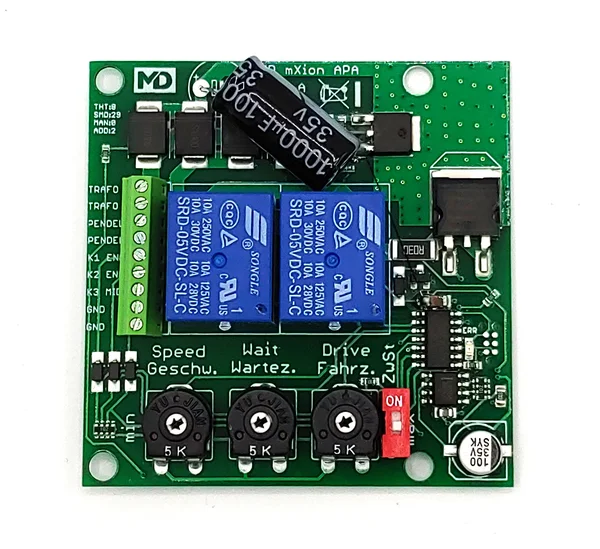

Pendelautomatik 5 A für den analogen Fahrbetrieb ML-Train 84003016

---

---

Pendelautomatik 5 A für den analogen Fahrbetrieb ML-Train 84003016

Funktionsbeschreibung

Die Pendelautomatik ist universell für alle Anwendungen im analogen Fahrbetrieb einsetzbar, wie zum Beispiel für die Loksteuerung, für Seilbahnen oder eine Kirmessteuerung.

Mit der Pendelautomatik ist es sehr einfach die Wartezeit, Fahrzeit, Geschwindigkeit und einen Zwischenstopp einzustellen. Die Steuerung der Pendelstrecke kann zeitgesteuert oder über Kontakte geschaltet werden. Hierbei ist es auch möglich, einen Zwischenstopp zu schalten. Die Züge werden beim Richtungswechsel oder Zwischenstopp vorsichtig gestartet und gebremst. Die Start- und Bremszeiten werden über den Dekoder-Programmer für Spur-G ML-Train 84000124 eingestellt.

Ebenso kann im digitalen Betrieb die Pendelautomatik über einen digitalen Weichenschaltbefehl aktiviert bzw. deaktiviert werden. Dadurch fährt der Zug dann immer noch bis zum Endbahnhof und stoppt dort die Pendelsteuerung, bis zur nächsten Freigabe. Im digitalen Betrieb ist es möglich, eine Zeitsteuerung mit einem Zeitplan zu erstellen. Hierzu benötigen Sie unsere Funk-Digitalzentrale 30Z mit Display ML-Train 84006001.

Der Einsatz der Automatik ist sehr einfach. Es kann ohne jegliche Verdrahtung nur per Zeit gependelt werden. Auch die angelegte Spannung spielt eine untergeordnete Rolle, da die Geschwindigkeit direkt an der Pendelsteuerung einstellbar ist. Mit dem 5 Ampere Ausgang können auch sehr große Loks zum Einsatz kommen.

Die Pendelautomatik passt von der Größe in einen Prellbock mit Beleuchtung LGB® 10310 von der Firma Märklin.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.


Funktionsumfang

DC/AC Betrieb

Digital schaltbar durch internen Decoder (DCC, MM)

5 A Pendelausgang

Strom- und Temperaturüberwachung

3 Kontakteingänge

Zwischenhaltfunktion aktivierbar

Poti zur Einstellung von Haltezeit

Poti zur Einstellung von Fahrzeit

Poti zur Einstellung von Geschwindigkeit

Stabile Schraubklemmen

Status LED

Fahrzeit einstellbar zwischen 1 - unendlich Sekunden

Wartezeit einstellbar zwischen 2 Sekunden - 4 Minuten

Verzögerungszeiten einstellbar mit unserem PC Programmer digital

Alle Loks pendelbar, auch mit Entstörkondensator Decoder oder ähnlichem

Passt in LGB® Prellbock

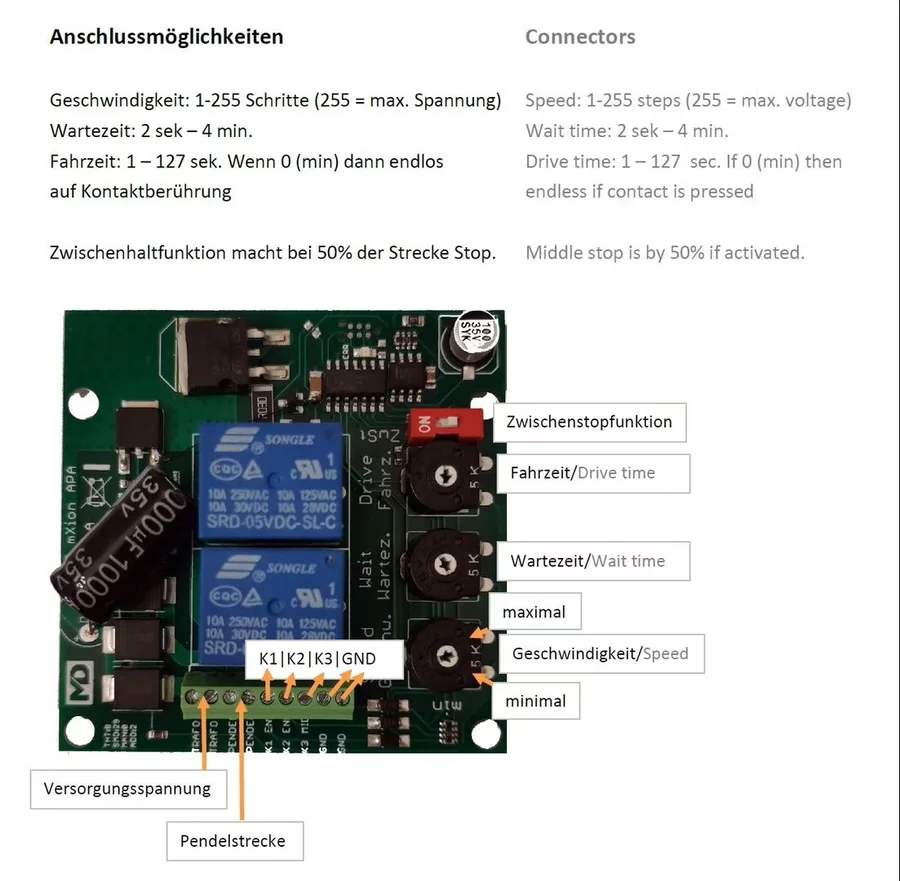

Anschlussmöglichkeiten

Geschwindigkeit: 1 - 255 Schritte (255 = max. Spannung)
Wartezeit: 2 Sekunden - 4 Minuten
Fahrzeit: 1 - 127 Sekunden, wenn 0 (Minuten) dann endlos auf Kontaktberührung

Die Zwischenhaltefunktion stoppt bei 50 % der Strecke.

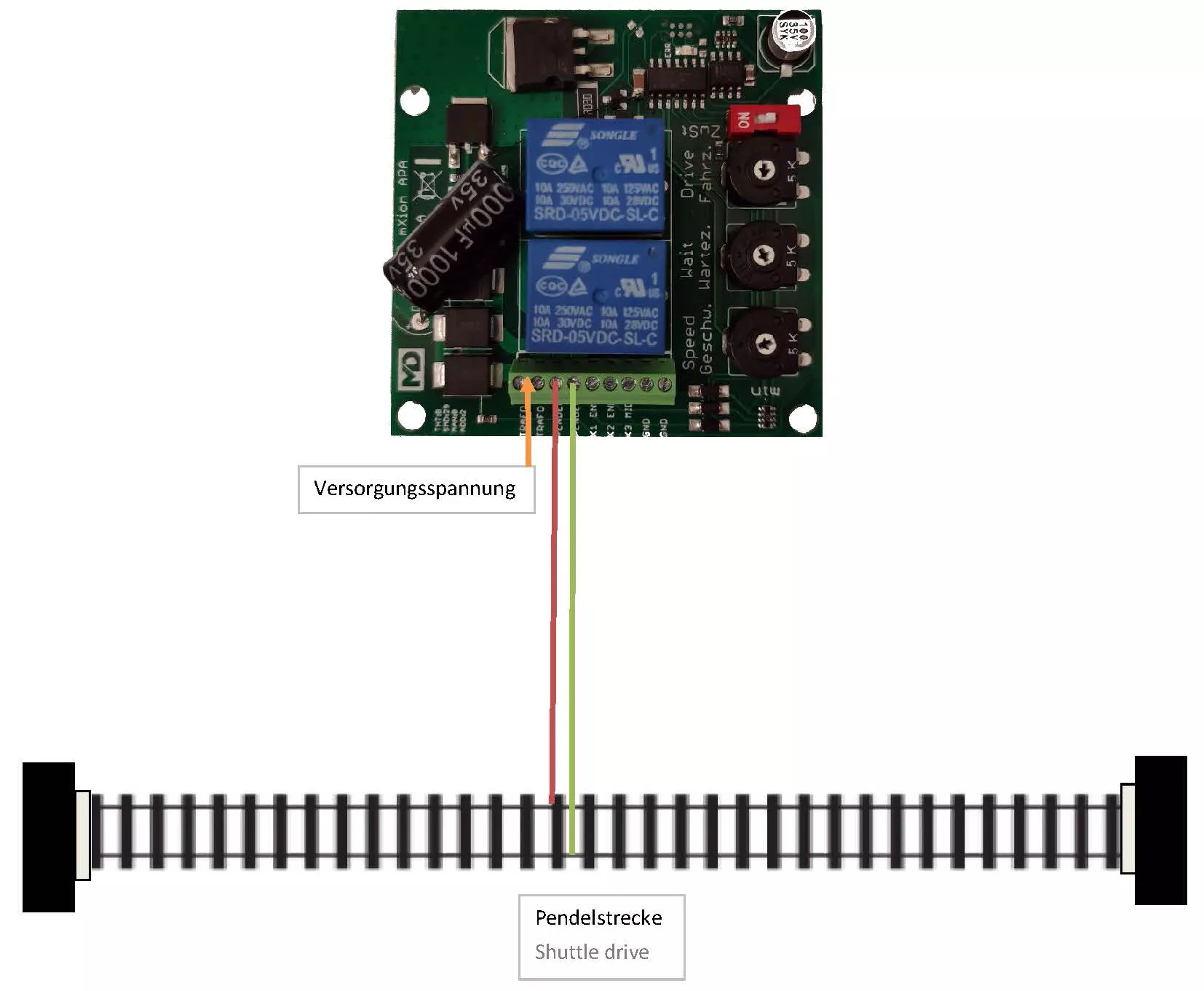

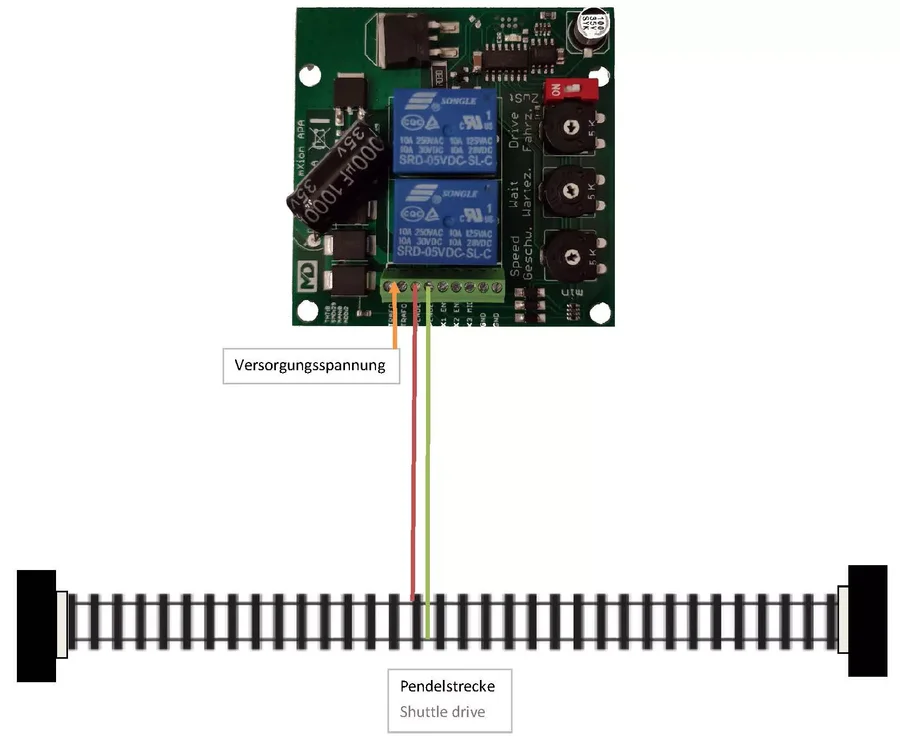

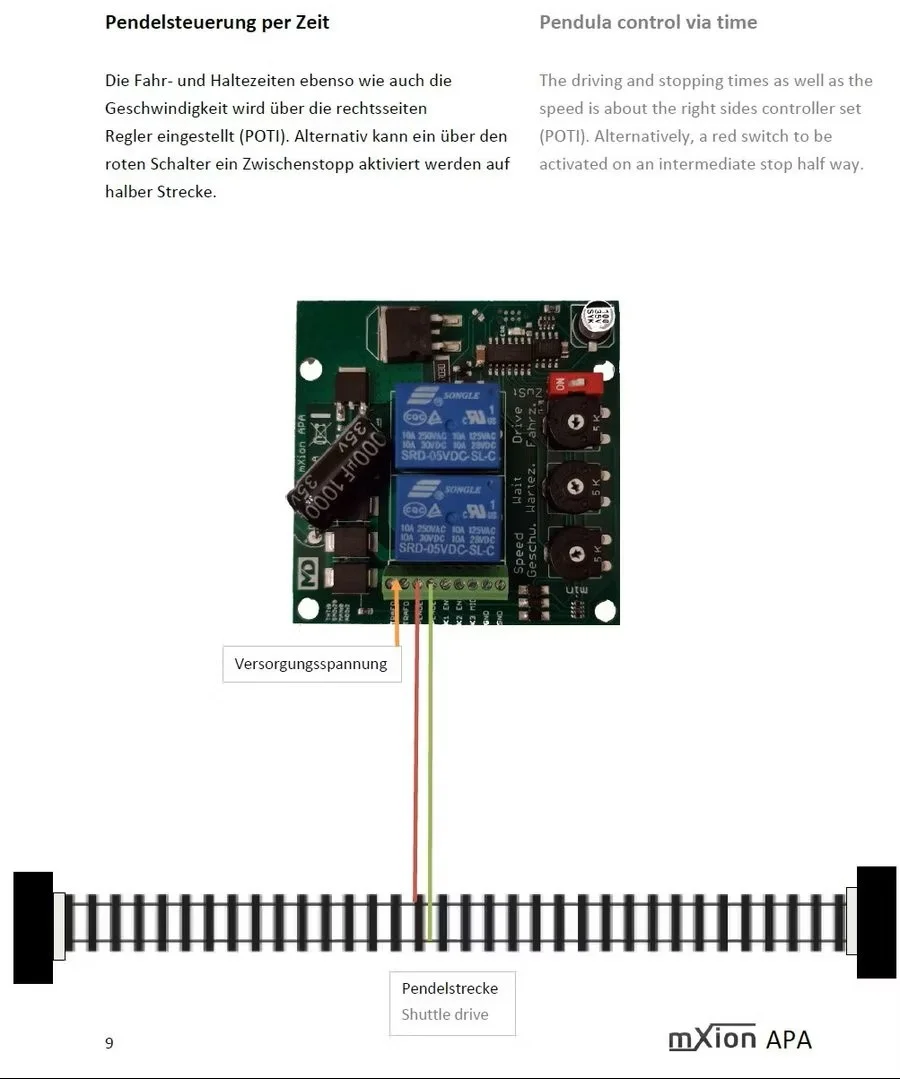

Pendelsteuerung per Zeit

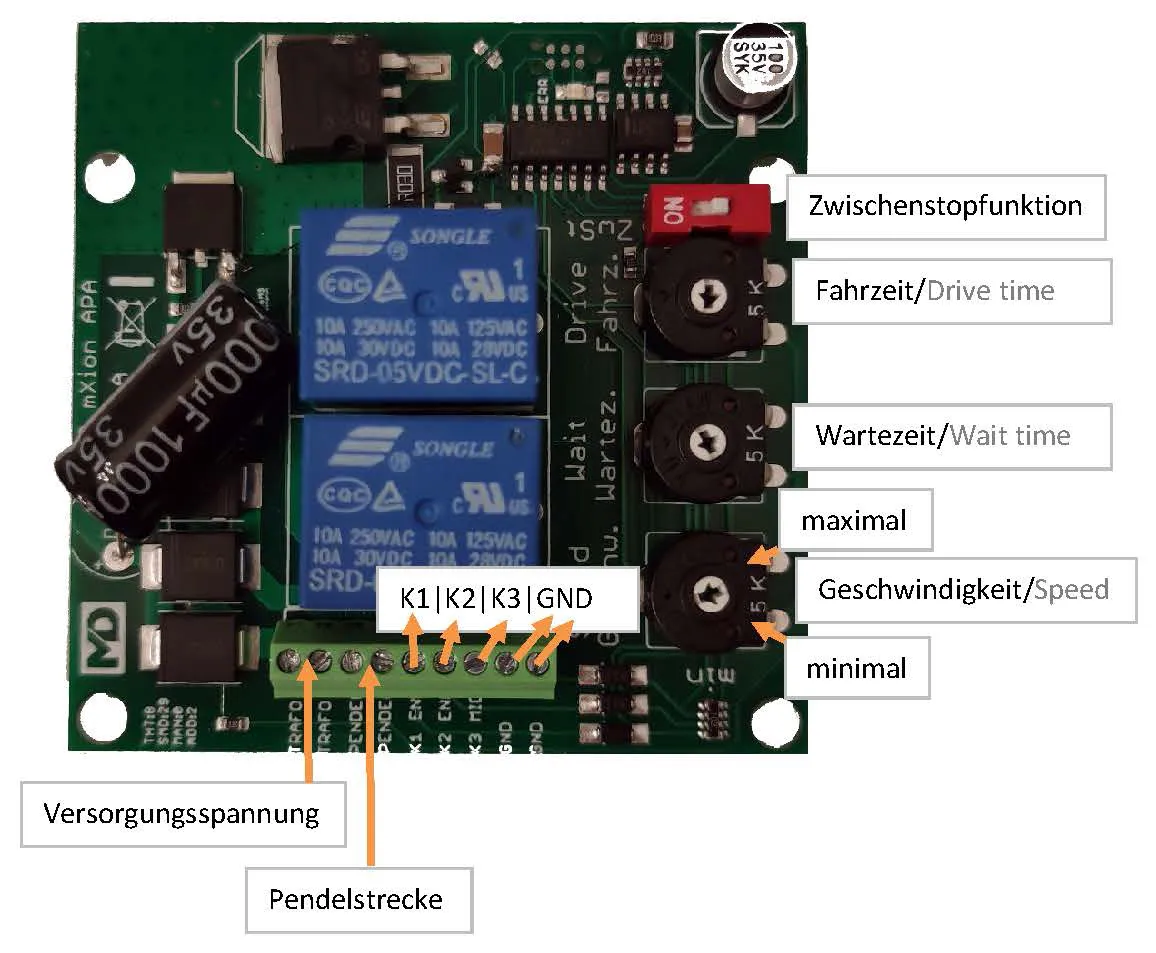

Die Fahr- und Haltezeiten, wie auch die Geschwindigkeit, werden über die rechtsseitigen Regler eingestellt (POTI). Alternativ kann auf halber Strecke ein Zwischenstopp aktiviert werden, diesen schaltet man mit dem roten Schalter.

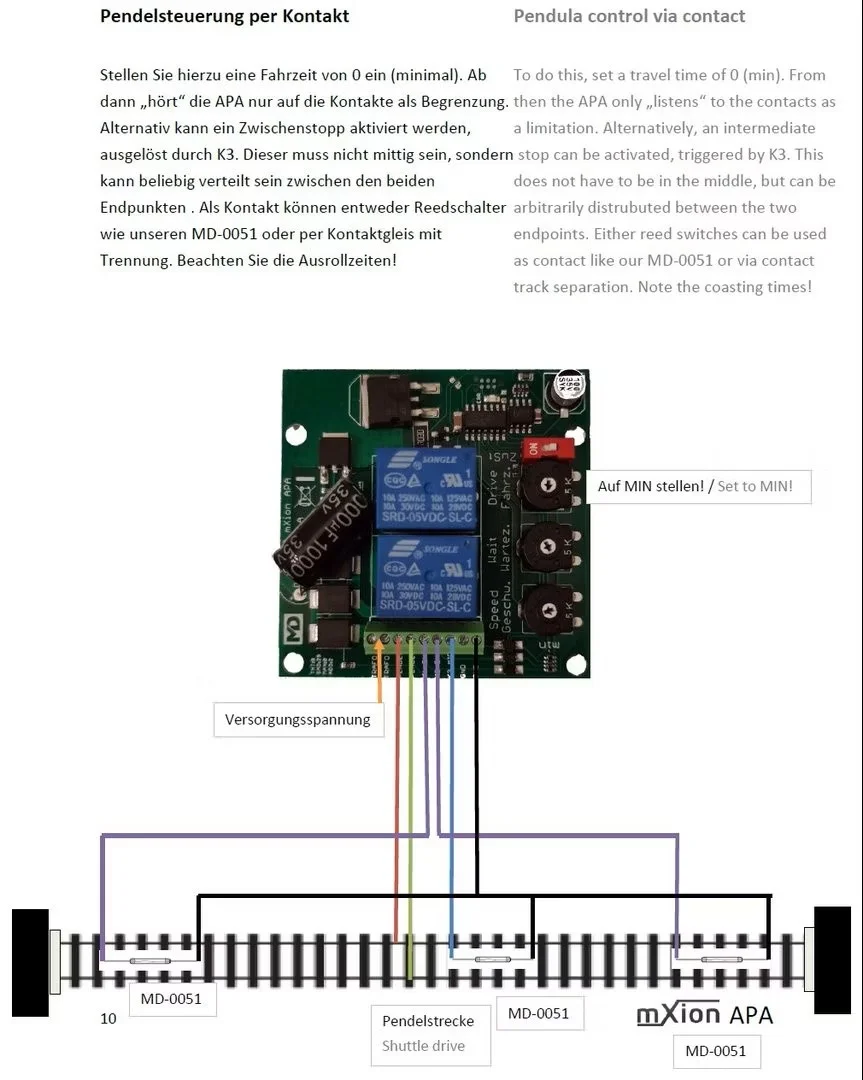

Pendelsteuerung per Kontakt

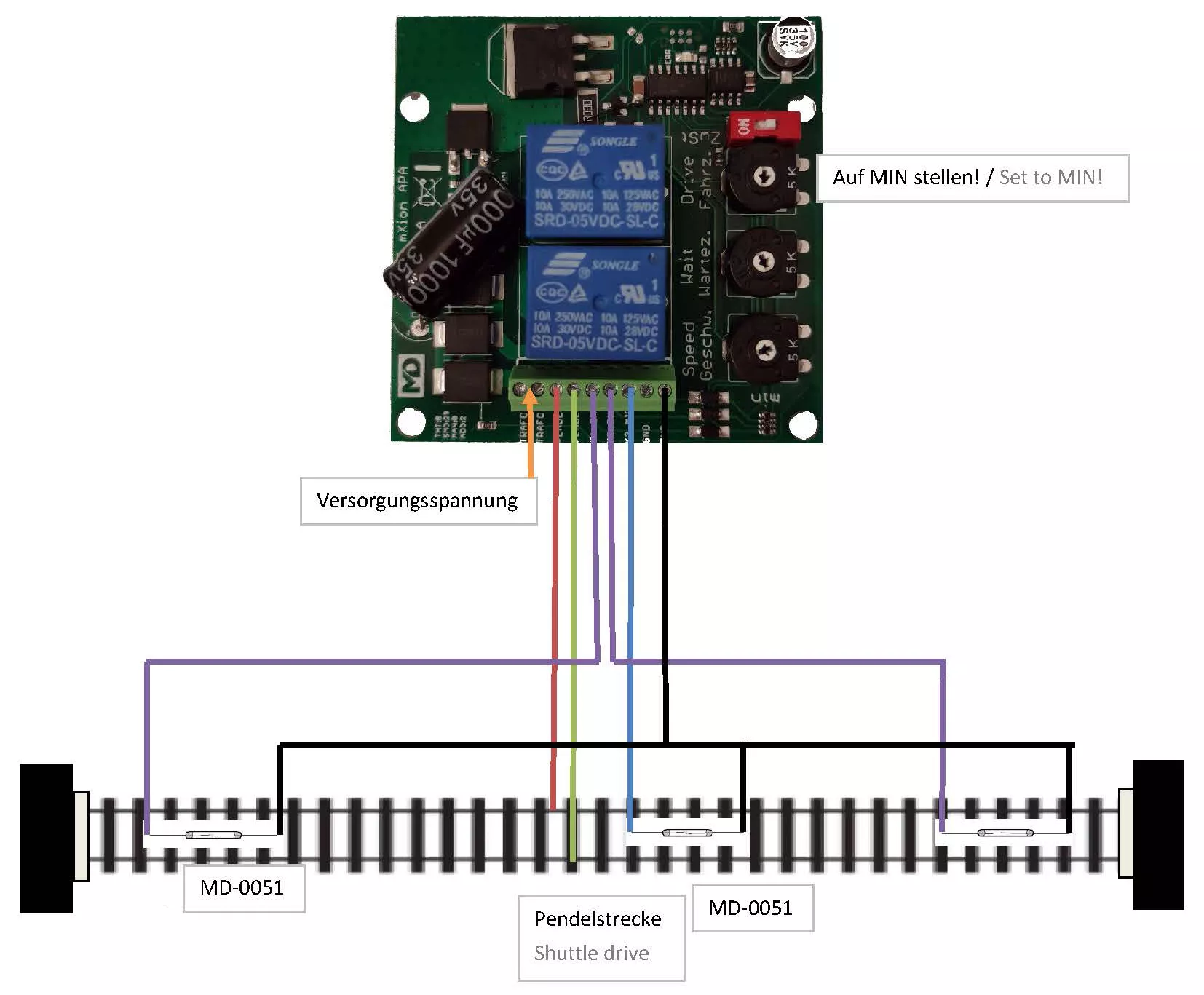

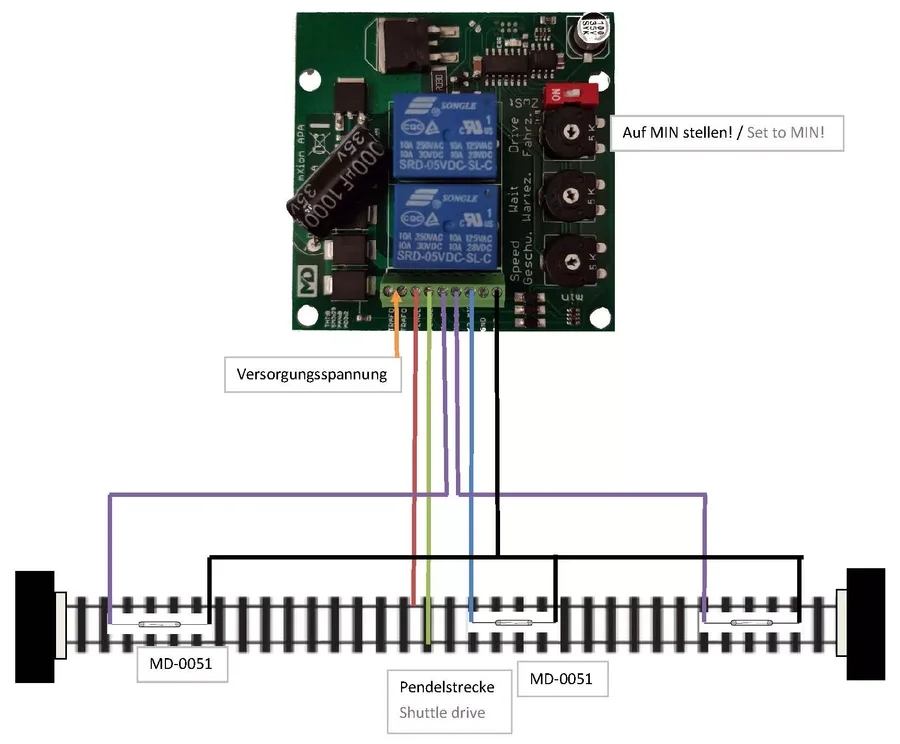

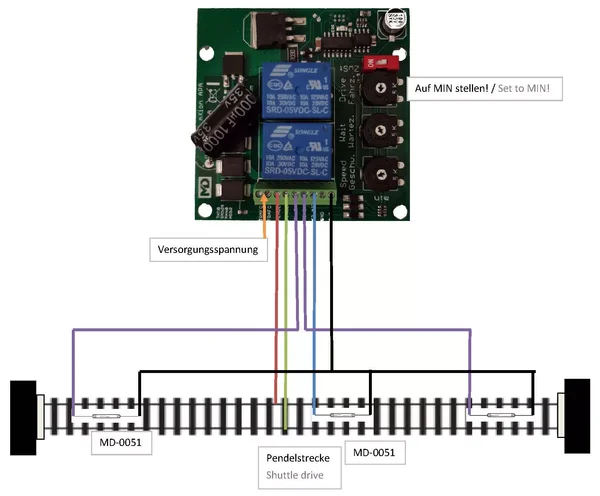

Stellen Sie hierzu eine Fahrzeit von 0 ein (minimal). Ab dann „hört“ die Pendelautomatik nur auf die Kontakte, als Begrenzung. Alternativ kann durch K3 ein Zwischenstopp aktiviert werden. Dieser muss nicht mittig, sondern kann zwischen den beiden Endpunkten beliebig verteilt sein. Als Kontakt sind ein Reedschalter oder ein Kontaktgleis mit Trennung geeignet. Beachten Sie die Ausrollzeiten!




Pendelsteuerung digital schaltbar

Bei Anschluss einer digitalen Spannung an die Pendelautomatik besteht die Möglichkeit, die Verzögerungszeiten für das langsame Anfahren und Bremsen einzustellen. Ebenso besteht per Weichenbefehl die Möglichkeit, die Steuerung ein- und auszuschalten und damit das Pendeln zu unterbrechen oder zu starten. Bei Verwendung der Funk-Digitalzentrale 30Z mit Display ML-Train 84006001 mit Modellbahnzeit kann eine kleine Automatisierung aktiviert werden. Sie können zu bestimmten Modellbahnzeiten (z. B. 9 Uhr „an“ und 12 Uhr „aus“) die Steuerung aktivieren. Der Modellbahnfaktor ist bei unserer Zentrale einstellbar.

Achtung! Die Pendelsteuerung funktioniert nur im Analogbetrieb. Die Einstellungen können aber digital durchgeführt werden.

Im digitalen Betrieb ist die LED bei deaktivierter Pendelsteuerung aktiv. Wenn die LED blinkt liegt ein Kurzschluss vor. In dem Fall muss die Pendelautomatik vom Strom getrennt werden.

Der weitere Anschluss entspricht den vorherigen Bildern. Im Download-Bereich finden Sie die CV Liste zur Konfiguration.

Das Modul unterstützt DCC und Motorola.


Technische Daten

Spannung: 7-24 V DC/DCC, 5-18 V AC

Stromaufnahme: 20 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: 5 A

Temperaturbereich: -20 bis 80 °C

Abmaße: L6,4 x B6,4 x H4 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten
