Beleuchtung in LGB Wagen bei Digitalbetrieb einbauen: Die ultimative Anleitung
Möchten Sie Ihre LGB-Wagen auf der Gartenbahn auch bei Nachtfahrten perfekt in Szene setzen? Der Einbau einer Beleuchtung für LGB Wagen bei Digitalbetrieb bietet gegenüber dem klassischen Analogbetrieb zahlreiche Vorteile wie konstante Helligkeit und einzeln schaltbare Lichtfunktionen. In dieser Anleitung erfahren Sie, wie Sie moderne LED-Lichtleisten und Digital-Decoder fachgerecht installieren, um ein realistisches Zugbild zu schaffen. Wir zeigen Ihnen, wie Sie die Stromabnahme über Radschleifer oder kugelgelagerte Radsätze optimieren und welche Komponenten für einen flackerfreien Betrieb unerlässlich sind. Egal ob kurze Personenwagen oder lange Schnellzugwagen der RhB – mit dem richtigen Expertenwissen rund um CV-Programmierung und Pufferspeicher gelingt das Nachrüsten im Handumdrehen. Machen Sie Schluss mit flackerndem Licht und starten Sie jetzt Ihr Umbauprojekt für eine stimmungsvolle Beleuchtung auf Ihrer Spur G Anlage.
Grundlagen der digitalen Innenbeleuchtung für Spur G
Die Realisierung einer stimmungsvollen Beleuchtung in Bausatz-Wagen stellt für viele Gartenbahner einen wesentlichen Schritt zur Aufwertung der eigenen Außenanlage dar. Insbesondere bei einsetzender Dämmerung entfaltet eine präzise installierte Lichttechnik ihre volle Wirkung und unterstreicht die technische Faszination der Spur G. Um die Beleuchtung in Spur G Wagen bei Digitalbetrieb einbauen zu können, bedarf es einer Anleitung, die sowohl die mechanischen als auch die elektronischen Komponenten berücksichtigt. ML-Train bietet hierfür spezialisierte Lösungen an, die exakt auf die Anforderungen witterungsbeständiger Gartenbahnen zugeschnitten sind.
Die Herausforderung: Stromabnahme im Gartenbetrieb
Im Gegensatz zu Anlagen im Innenbereich ist der Gartenbetrieb mit spezifischen Herausforderungen konfrontiert. Verschmutzungen durch Umwelteinflüsse, Oxidschichten auf den Gleisprofilen oder kleine Unebenheiten in der Gleislage können die kontinuierliche Stromaufnahme beeinträchtigen. Da digitale Steuerungssysteme (DCC) permanent auf eine stabile Signal- und Spannungsversorgung angewiesen sind, führen bereits minimale Kontaktunterbrechungen bei herkömmlichen Systemen zu einem störenden Flackern der LED-Leisten.
Um dieses Problem nachhaltig zu lösen, setzen wir bei ML-Train auf eine Kombination aus hochwertiger Stromabnahme und elektronischer Pufferung. Die Basis bilden kugelgelagerte Radsätze mit integrierter Stromabnahme. Diese reduzieren nicht nur den Rollwiderstand Ihres Zugverbandes, sondern gewährleisten durch die punktgenaue Abgreifung des Stroms direkt an der Achse eine deutlich zuverlässigere Basis als einfache Schleifkontakte.
Pufferspeicher: Die technische Lösung gegen flackerndes Licht
Der entscheidende technische Hebel für ein ruhiges und konstantes Lichtbild ist der Einsatz von Pufferspeichern, oft auch als Kondensatoren oder „Energy-Buffer“ bezeichnet. Diese Bauteile fungieren als Kurzzeitspeicher für elektrische Energie. Sobald der Kontakt zwischen Rad und Schiene für Millisekunden unterbrochen wird, springt der Pufferspeicher ein und versorgt die Beleuchtungseinheit unterbrechungsfrei weiter.
In der digitalen Praxis bedeutet dies:
- Überbrückung von stromlosen Abschnitten: Kurze Unterbrechungen an Herzstücken von Weichen oder durch kleine Verunreinigungen werden effektiv ausgeglichen.
- Schonung der Elektronik: Spannungsspitzen werden geglättet, was die Lebensdauer der verbauten LEDs und Funktionsdecoder erhöht.
- Realistisches Leuchtverhalten: Die Innenbeleuchtung wirkt stabil und wertig, was den professionellen Charakter Ihrer Anlage unterstreicht.

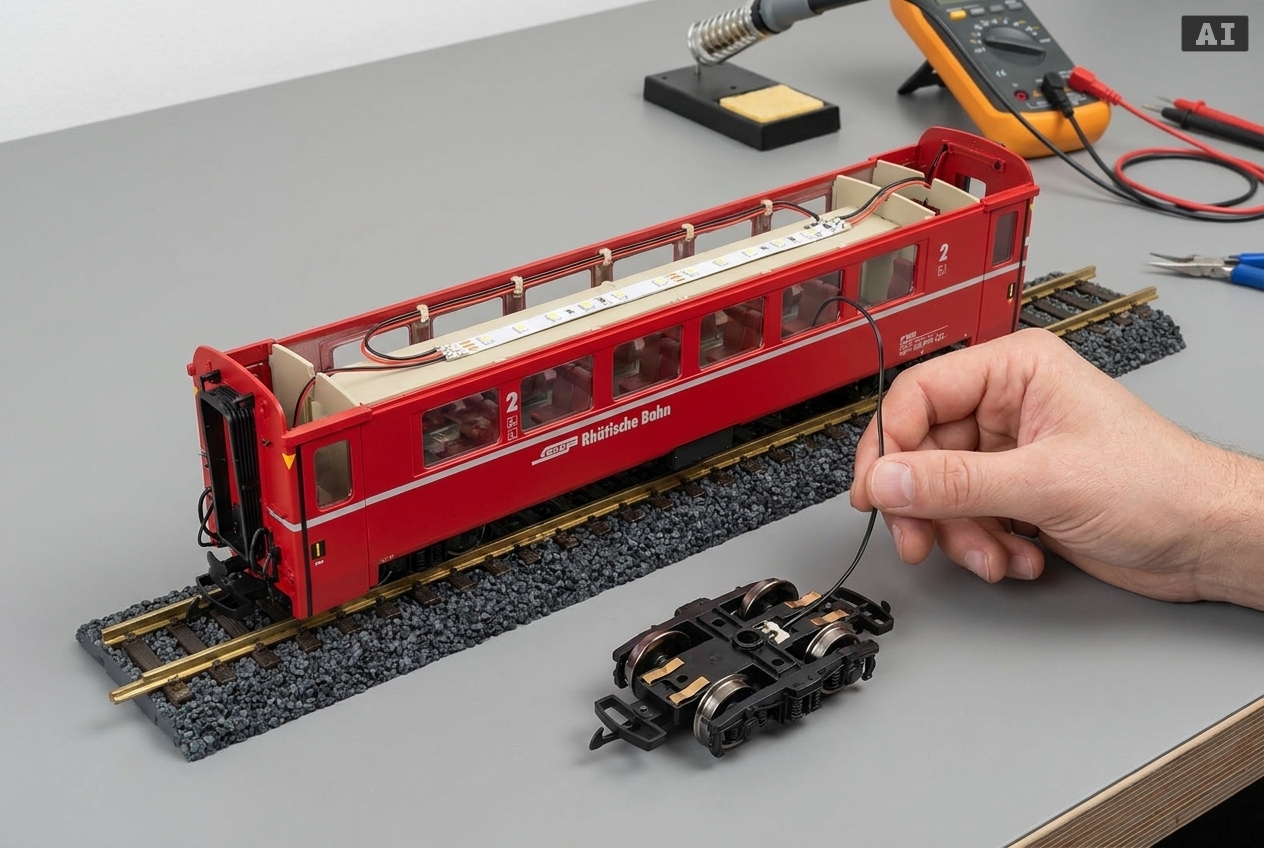

Anleitung: Schritt für Schritt zur digitalen Beleuchtung
Wenn Sie die Beleuchtung in Ihre Spur G Wagen einbauen, sollten Sie systematisch vorgehen. Zunächst wird die Auswahl der passenden Leuchtmittel getroffen. ML-Train empfiehlt hierbei LED-Leisten mit warmweißem Lichtspektrum, um die nostalgische Atmosphäre klassischer Personenwagen einzufangen. Diese Leisten sind meist für den direkten Anschluss an Funktionsdecoder oder Gleisspannung ausgelegt.
1. Vorbereitung des Gehäuses: Öffnen Sie den Bausatz-Wagen vorsichtig. Dank der robusten Bauweise der Spur G Komponenten ist dies meist über werkseitig vorgesehene Verschraubungen möglich. Reinigen Sie die Klebeflächen am Dach des Wagens, um einen dauerhaften Halt der LED-Leisten zu garantieren.
2. Installation der Stromabnehmer: Tauschen Sie die Standard-Radsätze gegen kugelgelagerte Stromabnehmer-Radsätze aus. Führen Sie die Kabel durch die Bodenplatte in den Innenraum des Wagens. Achten Sie auf eine saubere Kabelführung, die die Beweglichkeit der Drehgestelle nicht einschränkt.
3. Integration des Decoders und des Pufferspeichers: Für eine individuelle Steuerung empfiehlt sich ein Funktionsdecoder. Hierüber können Sie die Beleuchtung per DCC-Befehl separat schalten oder dimmen. Der Pufferspeicher wird parallel zur Spannungsversorgung der Beleuchtung bzw. an die dafür vorgesehenen Anschlüsse des Decoders gelötet. Bei ML-Train entwickeln wir eigene Elektronik-Komponenten wie die Drive-M Serie, die speziell für diese Anforderungen optimiert wurden und eine einfache Plug-and-Play-Installation ermöglichen.
4. Anschluss der LED-Leiste: Verbinden Sie die LED-Leiste mit dem Ausgang des Decoders. Achten Sie auf die korrekte Polarität. Durch den integrierten Spannungsregler auf vielen unserer Lichtleisten wird sichergestellt, dass die LEDs auch bei unterschiedlichen Gleisspannungen im Digitalbetrieb stets mit der optimalen Stromstärke betrieben werden.
Vernickelte Gleise als Systemvorteil
Ein oft unterschätzter Faktor für eine flackerfreie Beleuchtung ist die Beschaffenheit der Gleise selbst. Unsere vernickelten Gleissysteme, die wir in Zusammenarbeit mit Train-Line 45 in Deutschland fertigen, bieten eine überlegene Leitfähigkeit. Im Vergleich zu reinem Messing oxidiert Nickel deutlich langsamer. Dies reduziert den Reinigungsaufwand in der Außenanlage massiv und sorgt dafür, dass der Pufferspeicher seltener „einspringen“ muss, da die primäre Stromaufnahme bereits nahezu perfekt funktioniert.
Wartung und Langlebigkeit
Obwohl unsere Komponenten auf maximale Witterungsbeständigkeit ausgelegt sind, empfiehlt sich eine regelmäßige Kontrolle der Radkontakte. Staub und feiner Abrieb können sich trotz Kugellagerung absetzen. Ein Tropfen Spezialöl und das gelegentliche Reinigen der Radlaufflächen erhalten die Funktionssicherheit über Jahre hinweg. Da wir als inhabergeführter Fachhandel großen Wert auf Reparierbarkeit legen, führen wir sämtliche Ersatzteile für unsere Beleuchtungssysteme dauerhaft im Sortiment.
Zusammenfassung der technischen Vorteile
Die Kombination aus einer präzisen mechanischen Stromabnahme, einer intelligenten Pufferung durch Kondensatoren und einer hochwertigen digitalen Steuerung ist der Goldstandard für die Spur G. Sie investieren damit nicht nur in die Optik Ihres Zuges, sondern auch in die Betriebssicherheit. Ein flackerndes Licht mindert den optischen Wert einer noch so detailreichen Anlage – eine stabile Beleuchtung hingegen vermittelt technische Perfektion und sorgt für Entspannung beim Hobby.
Für eine detaillierte visuelle Unterstützung beim Umbau empfehlen wir Ihnen unsere umfangreichen Video-Tutorials. Dort zeigen wir Ihnen am praktischen Beispiel, wie Sie Kabelwege optimieren und die CV-Werte Ihrer Decoder für ein sanftes Auf- und Abblenden der Innenbeleuchtung konfigurieren.
Erfahren Sie mehr über die Installation und Technik in unserem ausführlichen Video-Tutorial auf YouTube: "ML-Train – Profi-Tipps zur Wagenbeleuchtung und Pufferung".
Passende Produkte entdecken
Produkte
LED Beleuchtungsset mit Radsatz für Wagen und...
LED Beleuchtungs-Set mit Radsatz für Wagen Spur-G
LED Beleuchtungs-Set für kurze und lange Wagen
2x LED-Wagenbeleuchtung warmweiß 7-24 V
Lichtleiste 5 Volt für LGB Wagen 3x52x
Digitales Beleuchtungs-Set lange Wagen Spur-G
Einbau-Anleitung und technische Konfiguration
Installation von Licht-Decodern
Die Digitalisierung einer Spur-G Gartenbahn endet nicht bei der Lokomotive. Erst eine individuell schaltbare Innenbeleuchtung verleiht Ihren Personenwagen bei Dämmerung eine realistische Optik. Ein moderner Licht-Dekoder bildet dabei die technische Schnittstelle zwischen dem Digitalsignal des Gleises und den Leuchtmitteln im Wageninneren.
Für die Umrüstung benötigen Sie zunächst einen Zugang zur Stromaufnahme des Wagens. Meist erfolgt dies über Schleifkontakte an den Radsätzen oder kugelgelagerte Achsen. Das Digitalsignal wird direkt an die Eingangsklemmen des Decoders geführt. Achten Sie auf eine saubere Verlegung der Kabel, um Kurzschlüsse durch bewegliche Teile wie Drehgestelle zu vermeiden.
Ein Funktionsdecoder bietet den Vorteil, verschiedene Lichtgruppen separat anzusteuern. Sie können beispielsweise die Hauptbeleuchtung des Fahrgastraums auf eine andere Funktionstaste legen als die filigrane Tischbeleuchtung im Speisewagen. Solche Funktionsdekoder und Servodecoder lassen sich meist unauffällig unter dem Dach oder hinter einer Sitzreihe verbergen.
Beim Nachrüsten älterer Modelle müssen Sie oft vorhandene Glühlampen gegen moderne LED-Leisten austauschen. LEDs verbrauchen deutlich weniger Strom und entlasten somit den Booster Ihrer Digitalzentrale. Viele Anwender nutzen diesen Umbau auch, um gleichzeitig weitere Lok- und Wagenteile zu erneuern oder Details zu ergänzen. Die mechanische Befestigung erfolgt meist über Klebepads oder kleine Schraubverbindungen.
Die Verkabelung am Ausgang des Decoders folgt dem üblichen Standard für Digitalzubehör. Der gemeinsame Pluspol dient als Rückleiter für alle angeschlossenen Verbraucher. Die Ausgänge schalten gegen Masse, was eine präzise Steuerung jedes einzelnen Kanals ermöglicht. Prüfen Sie vor dem Zusammenbau des Wagens alle Lötstellen auf festen Sitz.
Ein gut konfigurierter Wagen reagiert verzögerungsfrei auf Befehle der Zentrale. Falls Sie mehrere Wagen zu einem festen Verband zusammenstellen, empfiehlt sich die Vergabe einer Consist-Adresse. So schalten Sie das Licht im gesamten Zug mit nur einem Tastendruck. Diese Methode spart Zeit und erhöht den Bedienkomfort im täglichen Gartenbetrieb erheblich.
Neben der reinen Beleuchtung lassen sich oft auch Zusatzfunktionen realisieren. Ein freier Ausgang am Decoder könnte beispielsweise eine elektrische Kupplung oder einen kleinen Servomotor für Türen ansteuern. Hochwertige Lokdekoder und Funktionsbausteine sind robust genug für den dauerhaften Einsatz in der Außenanlage konzipiert. Vergewissern Sie sich, dass alle Gehäuseteile nach dem Einbau wieder bündig abschließen.
CV-Programmierung für perfekte Lichteffekte
Nach der mechanischen Installation folgt die Feinabstimmung der Software. Die Programmierung der CV-Werte (Configuration Variables) ist essenziell, um das Verhalten der Beleuchtung an Ihre Bedürfnisse anzupassen. Ein Standardwert ist selten für jede Einbausituation optimal, da die Helligkeit der LEDs oft zu intensiv für eine stimmige Nachtfahrt ist.
Die Helligkeitssteuerung erfolgt meist über eine Pulsweitenmodulation an den Ausgängen des Decoders. Über spezifische Register, wie oft den CV 140 oder 150 bei ML-Train Produkten, regeln Sie die Leuchtkraft stufenlos herunter. Ein gedimmtes Licht wirkt in der Dunkelheit deutlich authentischer und verhindert das Durchscheinen durch Kunststoffgehäuse. Experimentieren Sie mit Werten zwischen 0 und 255, bis das Ergebnis überzeugt.
Ein kritischer Punkt bei der Konfiguration ist der Analogmodus. Dieser wird über den CV 29 gesteuert, das zentrale Konfigurationsregister jedes Decoders. Bit 2 dieses Wertes entscheidet darüber, ob der Wagen auch auf herkömmlichen Analoganlagen leuchtet. Für einen reinen Digitalbetrieb ist es oft ratsam, den Analogmodus zu deaktivieren, um unvorhersehbares Verhalten bei Signalstörungen zu vermeiden.
Das Nachrüsten von Lichteffekten wie einem sanften Ein- und Ausblenden steigert die Wertigkeit Ihrer Modelle. Diese Effekte simulieren das langsame Aufglühen alter Leuchtstoffröhren oder Glühbirnen. In der Anleitung Ihres Decoders finden Sie die entsprechenden Tabellen, um diese logischen Funktionen den physikalischen Ausgängen zuzuordnen. So wird aus einer einfachen Lampe ein technisches Highlight.
Sollte der Decoder nach der Programmierung nicht wie gewünscht reagieren, hilft oft ein Blick auf die Werkseinstellungen. Ein Reset über CV 8 (meist Wert 8) setzt alle Parameter zurück. Dies ist besonders hilfreich, wenn Sie den Überblick über veränderte Variablen verloren haben. Danach können Sie die Programmierung strukturiert von vorne beginnen.
Verwenden Sie für die Konfiguration idealerweise ein separates Programmiergleis. Dies verhindert, dass versehentlich alle Fahrzeuge auf Ihrer Anlage dieselben Befehle empfangen. Moderne Digitalzentralen erlauben auch das Auslesen der Werte, was die Fehlersuche erheblich erleichtert. Dokumentieren Sie Ihre Einstellungen in einer Liste, um bei späteren Wartungsarbeiten Zeit zu sparen.
Abschließend sollten Sie die Temperaturentwicklung prüfen, falls Sie sehr hohe Helligkeitsstufen gewählt haben. Zwar sind LEDs effizient, doch die Vorwiderstände auf dem Decoder können bei maximaler Belastung warm werden. Eine moderate Dimmung schont die Hardware und verlängert die Lebensdauer der Bauteile. Mit diesen Handgriffen wird Ihre Gartenbahn zu einem beeindruckenden Blickfang bei jeder Nachtfahrt.
Weitere Empfehlungen
Produkte
Beleuchtungs-Set LED und analog (125 Teile) mit Sortierbox für die Spur-G
10x LED-Schraub-Glühbirne weiß 7-24 V E5.
Steck-Glühlampe 5 Volt 10 Stück
10x LED 3 mm diffus warmweiß mit integriertem Widerstand für 5-24 V
4 Stück Randverbinder-Stecker 2-polig
5x LED für Loks und Wagenrücklichter warmweiß 7-24 V für LGB Spur-G
Pufferspeicher gegen Flackern einsetzen
Ein ruhiges Lichtbild entscheidet über die Realitätstreue einer Gartenbahn im Abendbetrieb. Besonders im Digitalbetrieb fallen kleinste Unterbrechungen der Stromzufuhr sofort auf. Kurze Aussetzer führen zu einem harten Flackern der LEDs, was den hochwertigen Eindruck der Anlage mindert. Hier schafft ein Pufferspeicher Abhilfe, der als energetisches Reservoir fungiert. Er überbrückt stromlose Abschnitte und sorgt für eine konstante Spannung an der Lichtleiste.
Im Gartenbetrieb sind die Schienen verschiedenen Umwelteinflüssen ausgesetzt. Oxidation, Pollenflug oder Staub beeinträchtigen die Leitfähigkeit der Metalloberflächen. Selbst bei einer regelmäßigen Reinigung der Gleise bleiben kritische Stellen bestehen. Weichenstraßen mit Herzstücken oder leicht verschmutzte Schienenstöße unterbrechen den Kontakt für Millisekunden. Ein integrierter Speicherkondensator fängt diese Lücken zuverlässig ab, indem er gespeicherte Energie sofort wieder abgibt.
Die Installation eines Pufferspeichers erfordert eine korrekte elektrische Anbindung an die Elektronik des Wagens. Er wird parallel zur Spannungsversorgung der Beleuchtungseinheit geschaltet. Moderne Komponenten in der Gleisbau Elektronik sind speziell auf diese Anforderungen ausgelegt. Sie begrenzen den Ladestrom, um die Zentrale beim Einschalten nicht zu überlasten. Dies schützt die empfindlichen Bauteile und gewährleistet einen stabilen Betrieb aller Komponenten auf der Anlage.
Besonders bei langsamen Fahrten über komplizierte Gleisbilder zeigt sich der Vorteil einer Pufferung. Ohne Energiespeicher würde das Licht bei jedem Zentimeter Stillstand oder Kontaktverlust erlöschen. Ein Speicherkondensator hält die LED-Beleuchtung oft mehrere Sekunden lang aktiv. Dies ist besonders wichtig, wenn Sie Ihre Züge durch Weichen- Gleis- und Signaldecoder automatisieren. So bleibt die Lichtstimmung auch während technischer Haltephasen vollständig erhalten.
Flackerfreies Licht durch Kondensatoren
Das Ziel jeder Nachrüstung ist ein absolut flackerfrei leuchtender Wagenpark. LEDs reagieren im Gegensatz zu alten Glühlampen ohne jede Verzögerung auf Spannungsabfälle. Ein Pufferspeicher glättet die eintreffende Digitalspannung und eliminiert das störende Flimmern. Die Kapazität des Kondensators bestimmt dabei, wie lange die Überbrückungszeit ausfällt. Für lange Personenwagen mit vielen Sitzreihen ist eine höhere Kapazität ratsam als für kleine Zweiachser.
Die Wahl der richtigen Hardware ist entscheidend für den Erfolg im Außenbereich. Da Gartenbahnen oft starken Temperaturschwankungen ausgesetzt sind, müssen die Bauteile robust sein. Unsere Elektronik-Entwicklungen berücksichtigen diese spezifischen Bedingungen. Ein gut dimensionierter Pufferspeicher schont zudem die Lokdekoder im Verbund, da Spannungsspitzen abgemildert werden. Dies erhöht die Lebensdauer der gesamten digitalen Infrastruktur Ihrer Gartenbahn spürbar.
Neben der reinen Pufferung verbessern diese Module auch die Signalqualität im DCC-System. Ein stabiles Potenzial im Wagen verhindert, dass Störsignale zurück in das Gleis gespeist werden. Dies ist ein oft unterschätzter Faktor für die Betriebssicherheit. Wenn Sie hochwertige Lok- und Wagenteile verbauen, sollten Sie die Pufferung fest einplanen. Sie investieren damit direkt in die Zuverlässigkeit Ihres gesamten Rollmaterials.
Für den Einbau in Bausatz-Wagen bieten Puffermodule kompakte Maße. Sie lassen sich meist unsichtbar unter dem Dach oder im Toilettenabteil des Waggons verstecken. Achten Sie beim Anschluss auf die korrekte Polung von Plus und Minus. Ein verpolter Elektrolytkondensator kann Schaden nehmen und die Funktion dauerhaft beeinträchtigen. Nutzen Sie für die Verbindung stets flexible Litzen, um Kabelbrüche durch Vibrationen während der Fahrt zu vermeiden.
Fehlersuche bei Puffer-Modulen
Sollte die Beleuchtung trotz eingebautem Speicher flackern, liegt meist ein Problem in der Ladeschaltung vor. Prüfen Sie zunächst, ob der Kondensator überhaupt eine Spannung aufbaut. Ein Multimeter hilft hier, die anliegenden Werte direkt am Bauteil zu messen. Oft sind kalte Lötstellen oder falsch gewählte Widerstände die Ursache für eine mangelhafte Ladeleistung. Der Ladestrom muss hoch genug sein, um den Speicher zu füllen, aber niedrig genug für die Zentrale.
Ein weiterer Fehlerherd ist die Konfiguration der angeschlossenen Decoder. Im Digitalbetrieb müssen bestimmte Parameter (CV-Werte) korrekt gesetzt sein, damit der Ausgang dauerhaft Strom liefert. Wenn die Beleuchtung dunkel bleibt, kann ein aktivierter Kurzschlussschutz im Modul die Ursache sein. Dies passiert häufig, wenn der Einschaltstrom des leeren Kondensators zu hoch bemessen ist. Eine integrierte Schutzschaltung auf dem Puffermodul verhindert hier größere Schäden an der restlichen Elektronik.
Kontrollieren Sie regelmäßig die mechanische Stromabnahme an den Achsen des Wagens. Ein Pufferspeicher kann viel kompensieren, aber keine dauerhaft unterbrochene Zuleitung ersetzen. Verschmutzte Schleifkontakte oder oxidierte Radsätze reduzieren den Ladestrom massiv. Der Speicher leert sich dann schneller, als er Energie aufnehmen kann. Reinigen Sie die Kontaktflächen gründlich mit einem geeigneten Reinigungsöl oder einem Glasfaserstift, um die volle Funktionalität wiederherzustellen.
Falls das Modul warm wird, deutet dies auf einen Defekt oder eine Überlastung hin. In einem solchen Fall trennen Sie die Verbindung sofort, um Folgeschäden zu vermeiden. Prüfen Sie, ob zusätzliche Verbraucher die Kapazität des Speichers übersteigen. Ein Puffermodul ist primär für die LED-Versorgung gedacht, nicht für schwere mechanische Funktionen. Systematische Fehlersuche führt meist schnell zum Ziel und sichert den langfristigen Fahrspaß auf Ihrer Spur G Anlage.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Beleuchtung in LGB Wagen bei Digitalbetrieb einbauen Anleitung
Kann die Wagenbeleuchtung ML-Train 83802601 für kurze Wagen, die für den Digitalbetrieb ausgewiesen ist, auch analog genutzt werden?
Ja, diese Beleuchtungseinheit ist grundsätzlich abwärtskompatibel zum analogen Betrieb. Die integrierte Elektronik verarbeitet die Gleichspannung des analogen Trafos ebenso wie das digitale Rechtecksignal. Beachten Sie jedoch, dass die volle Helligkeit im Analogmodus erst bei einer höheren Gleisspannung erreicht wird. Im Digitalbetrieb hingegen leuchtet die Einheit durch die permanent anliegende Spannung sofort konstant.
Kann das analoge Lampen-Set bestehend aus dem Beleuchtungs-Set 83201024 und der LED Lichtleiste 83201021 auch im Digitalbetrieb verwendet werden, oder muss alles getauscht werden?
Ein kompletter Austausch ist nicht zwingend erforderlich, sofern ein passender Spannungsregler oder ein Funktionsdecoder vorgeschaltet wird. Die analogen LED-Leisten sind oft für niedrigere Spannungsbereiche optimiert und würden ohne Schutz an der hohen Digitalspannung Schaden nehmen. Wir empfehlen den Einbau eines Decoders, um die LED-Leiste sicher zu betreiben und gleichzeitig schaltbare Lichtfunktionen zu erhalten. So bleibt die vorhandene Hardware erhalten und wird lediglich um die digitale Intelligenz ergänzt.

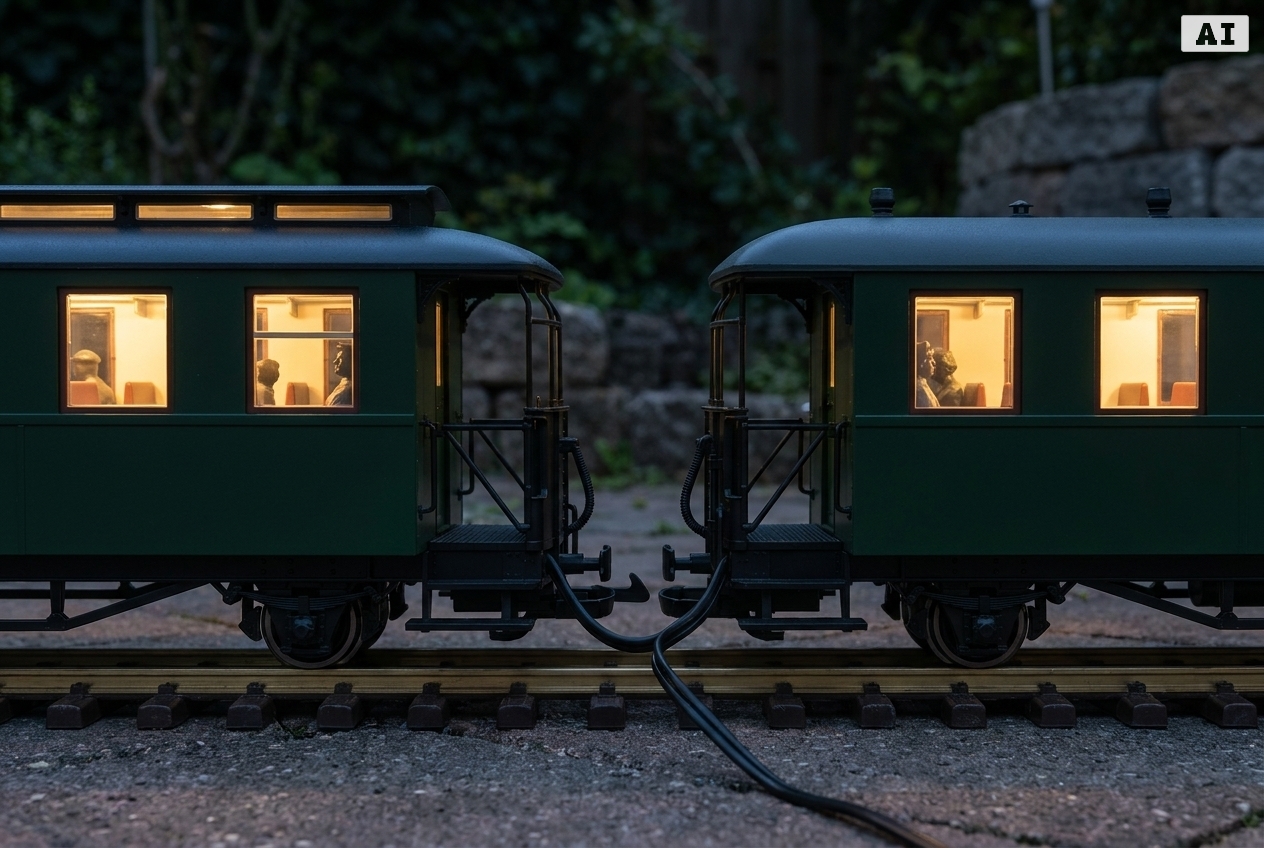

Wie lassen sich zwei Wagen miteinander verbinden? Ist die Verbindung nur mit dem kurzen schwarzen Kabel möglich oder gibt es eine Verlängerung mit diesem Ministecker, um ohne Löten auszukommen?
Für die Verbindung von Wagen bieten wir vorkonfektionierte Verlängerungskabel mit dem passenden Ministecker-System an. Diese ermöglichen eine Plug-and-Play-Installation ohne jegliche Lötarbeiten zwischen den Fahrzeugen. Die Kabel sind in verschiedenen Längen verfügbar, um auch größere Abstände zwischen den Wagenübergängen sicher zu überbrücken. Dank der Verpolungssicherheit der Stecker ist eine fehlerfreie Montage auch für Einsteiger problemlos möglich.
Kann der 2-Kanal Licht-Dekoder für LGB-Wagen analog benutzt werden?
Ja, der Betrieb auf analogen Anlagen ist grundsätzlich möglich, sofern der Analogmodus in den Konfigurationsvariablen aktiviert ist. Über den CV 29 wird Bit 2 gesetzt, um dem Decoder zu erlauben, Gleichspannungssignale zu verarbeiten. Beachten Sie jedoch, dass die Beleuchtung im Analogbetrieb erst ab einer gewissen Schienenspannung einsetzt und nicht über Funktionstasten steuerbar ist. Die volle Funktionalität inklusive individueller Dimmung bleibt dem Digitalbetrieb vorbehalten.
Bei der ULL-Lichtleiste digital (83204310) brennt die Innenbeleuchtung nach dem Einschalten (F1) nur ca. 50 Sek. hell und wird dann fast dunkel. Liegt das Problem an der Programmierung oder am Decoder?
Dieses Verhalten deutet in der Regel auf eine falsche Konfiguration der CV-Werte hin, speziell im Bereich der Zeitsteuerung oder Energiesparmodi. Viele Decoder verfügen über eine Timer-Funktion für Ausgänge, die nach einer definierten Zeit die Leistung reduzieren oder abschalten, um die Hardware zu schützen. Prüfen Sie die Register für die Ausgangskonfiguration und stellen Sie sicher, dass kein automatisches Abdimmen nach einer Zeitspanne hinterlegt ist. Ein Defekt der Hardware ist unwahrscheinlich, da die Leiste initial die volle Helligkeit erreicht.
Der Artikel 83802500 weist einen Defekt am Pufferspeicher auf. Die Beleuchtung funktioniert, aber der Puffer lädt nicht, obwohl CV29 auf den Wert 2 eingestellt wurde.
Das Problem liegt vermutlich nicht an der CV29, da diese primär die Basis-Konfiguration des Decoders wie die Adresslänge oder den Analogbetrieb steuert. Wenn die Beleuchtung zwar leuchtet, aber beim Abheben des Wagens sofort erlischt, wird der Pufferspeicher nicht geladen oder die Entladeschaltung ist unterbrochen. Prüfen Sie die spezifischen CV-Werte für den Funktionsausgang, da einige Decoder eine Aktivierung der Puffersteuerung über separate Register verlangen. Auch eine kalte Lötstelle direkt am Anschluss des Speicherkondensators kann dazu führen, dass der Ladestromkreis nicht geschlossen wird.
Genügt bei der Ausrüstung einer Zugspitzbahn mit einer Innenbeleuchtung der Puffer bei Pendelbetrieb für insgesamt vier LEDs, wenn im zweiten Wagen weitere LED-Lampen installiert werden?
Ein einzelner Standard-Pufferspeicher ist in der Regel für die Versorgung eines Wagens mit etwa 2 bis 4 LEDs optimiert. Wenn Sie einen zweiten Wagen über stromführende Kupplungen mitversorgen, verdoppelt sich die Last, was die Überbrückungszeit halbiert. In einem Pendelzug mit häufigen Richtungswechseln und potenziellen Kontaktpausen an Trennstellen ist dies grenzwertig. Wir empfehlen, in jedem Wagen ein eigenes Puffermodul zu installieren oder einen Speicher mit einer Kapazität von mindestens 10.000 µF zu verwenden, um ein konstantes Leuchten über den gesamten Zugverband sicherzustellen.
Das Beleuchtungsset (83802702) ist eingebaut, aber die Beleuchtung flackert im Betrieb auf einer analogen Anlage mit Pendelautomatik und einem alten LGB Trafo. Gibt es eine Lösung?
Ältere Analog-Transformatoren liefern oft eine sehr unsaubere Gleichspannung, die von LEDs direkt als Flackern interpretiert wird. Zudem schalten Pendelautomatiken die Gleisspannung zum Richtungswechsel oft hart um oder unterbrechen sie vollständig, was ohne ausreichende Pufferung zum Lichtausfall führt. Ein Pufferspeicher kann hier helfen, benötigt jedoch im Analogbetrieb eine ausreichende Fahrspannung (meist ab ca. 7-9 Volt), um effektiv geladen zu werden. Bei langsamer Fahrt reicht die Spannung oft nicht aus, um den Speicher zu füllen; hier wäre der Einsatz eines Spannungsreglers mit niedriger Drop-Out-Spannung in Kombination mit einem größeren Kondensator die technische Lösung.
🤖 Hinweis: Die Inhalte dieser Seite wurden teilweise mit Hilfe von Künstlicher Intelligenz erstellt und von unserem Team geprüft.
