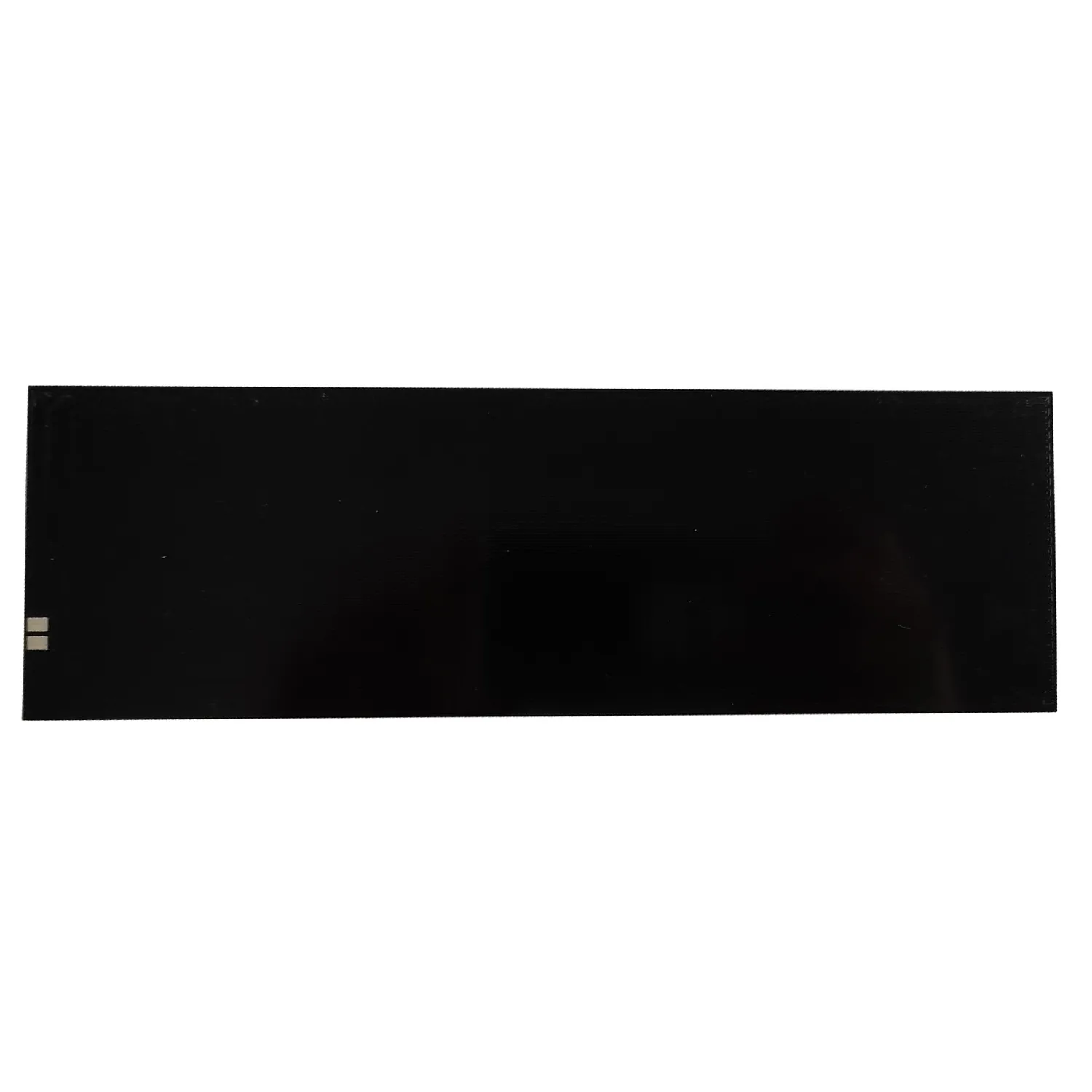

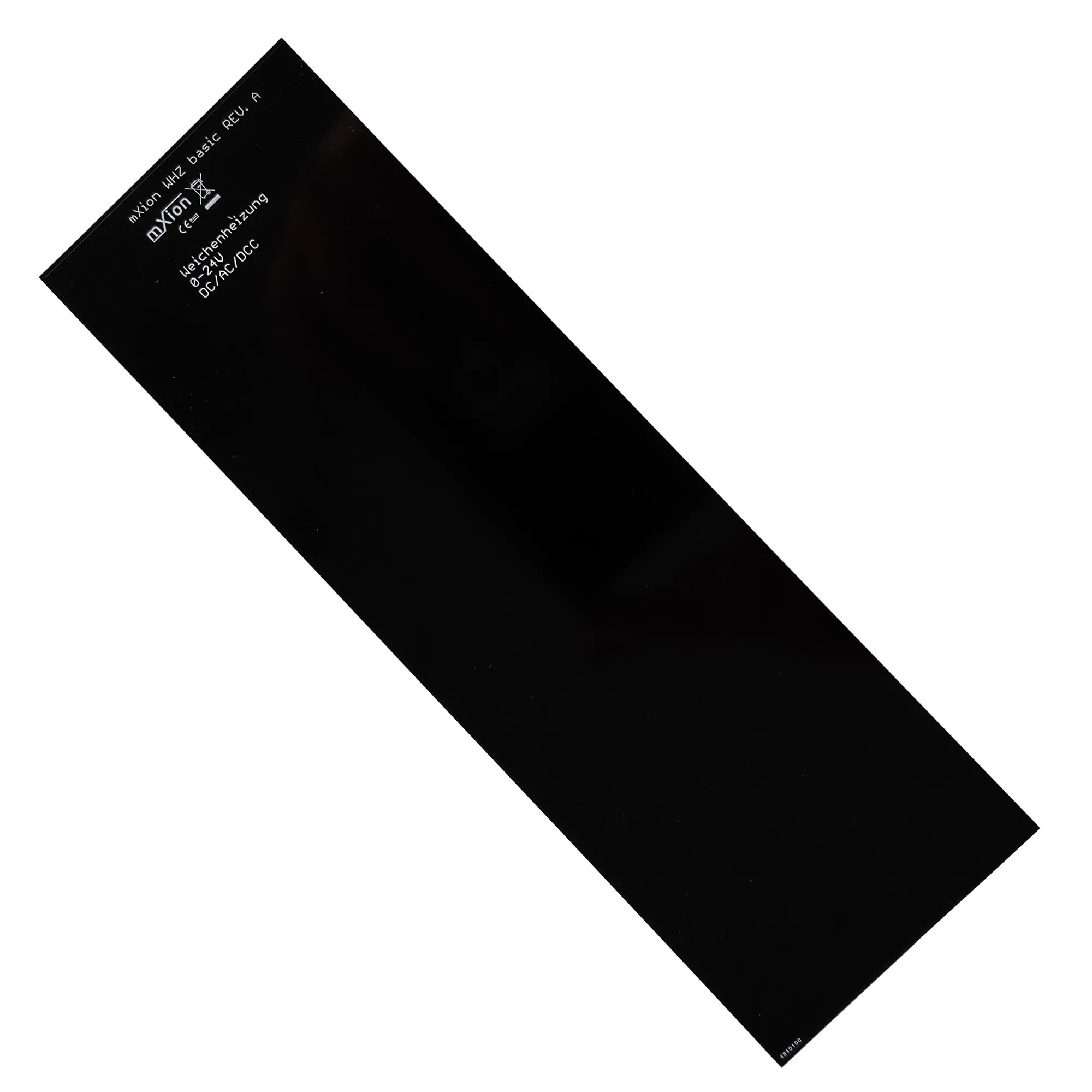

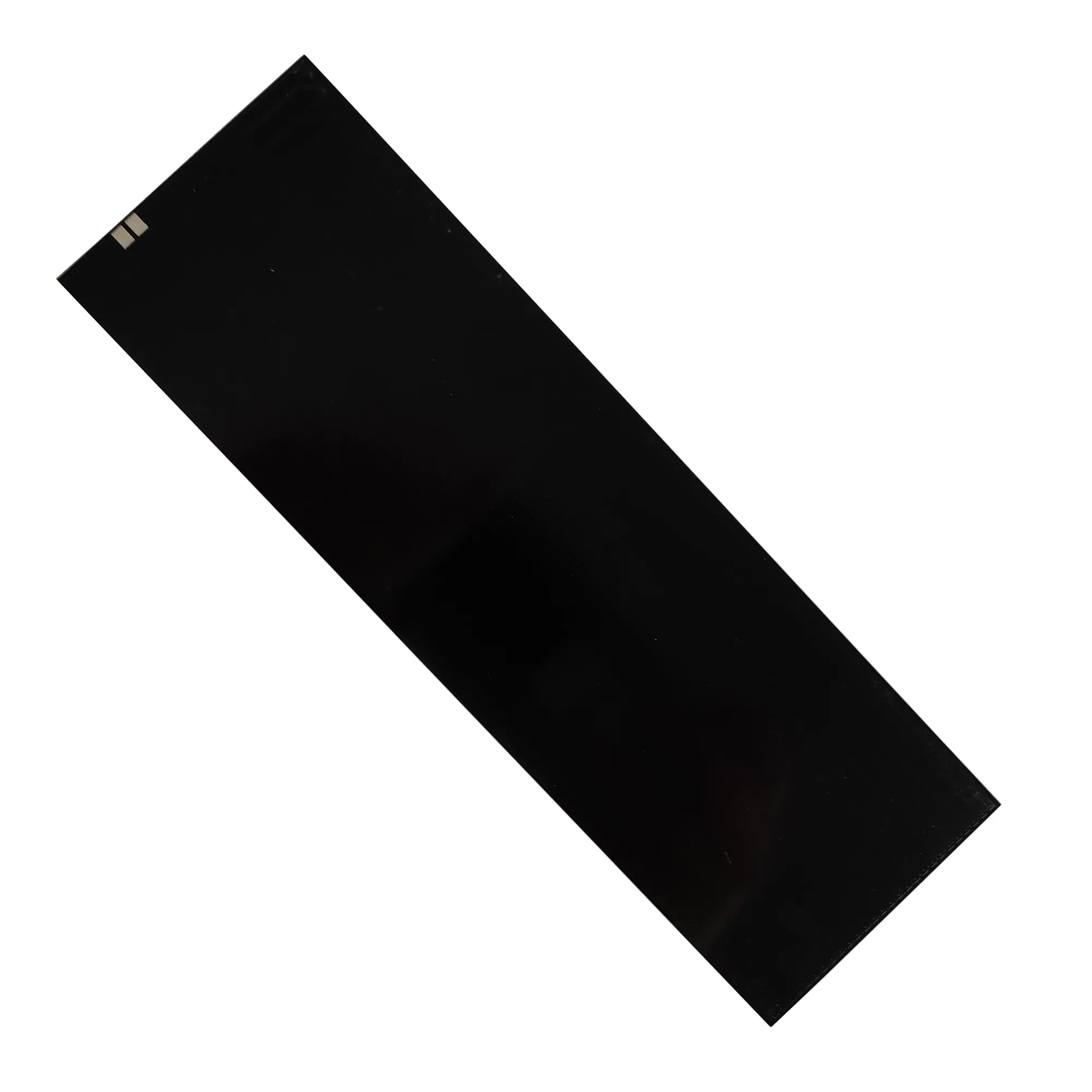

Weichenheizung wetterfest 0-24 V Gartenbahn Spur-G ML-Train 84003032

Zuverlässige Funktion: Halten Sie Ihre Weichen auch im Winter funktionsfähig, um einen reibungslosen Betrieb Ihrer Modellbahn zu gewährleisten.

Einfache Bedienung: Intuitive Installation und Anschlussmöglichkeiten für eine stressfreie Einrichtung.

Erweiterte Kontrolle: Dimmfunktion und Monoflop-Einstellung bieten flexible Steuerungsoptionen für optimale Heizleistung.

Langlebigkeit: Die überarbeitete WHZBasic setzt auf innenliegende Leiterbahnen innerhalb der Leiterplatte. Diese Bauweise schützt dauerhaft vor äußeren Einflüssen, da keine Leiterbahnen an der Oberfläche mehr beschädigt oder verkratzt werden können.

Effizienz und Sicherheit: Effizienter Energieverbrauch und sichere Bedienung durch Überhitzungsschutz.


Funktionsbeschreibung:
Die Weichenheizung von ML-Train ist eine einfache, effektive Lösung zur Heizung von Weichen auf Ihrer Modellbahnanlage. Dieses Produkt eignet sich ideal für Situationen, in denen eine Temperaturüberwachung und Regelung nicht erforderlich sind, wie bei unserer voll digitalen Weichenheizung. Die Weichenheizung bietet eine zuverlässige Heizleistung, um die Weichen auch bei niedrigeren Temperaturen funktionsfähig zu halten.


Funktionsumfang:

Kompatibilität: Kann über reguläre Schalt- oder Weichendecoder sowie den motorischen digitalen Weichenantrieb DWA (ML-Train 84004107) gesteuert werden.

Leistung: Erzeugt bei einer Eingangsspannung von 24 V eine maximale Temperatur von 75 °C.

Energieeffizienz: Verbraucht bei 24 V rund 1,1 A, mit einem Widerstand von ca. 22 Ohm.

Einfache Installation: Wird direkt unter die Weiche gelegt, um Zungen und Herzstück zu erwärmen.

Mechanischer Schutz: Die überarbeitete WHZBasic mit innenliegenden Leiterbahnen ist unempfindlich gegenüber Kratzern und mechanischen Einflüssen.

Installation:

Platzierung: Legen Sie die Weichenheizung direkt unter die Weiche Ihrer Modellbahnanlage. Achten Sie darauf, dass sie die Zungen und das Herzstück der Weiche abdeckt.

Anschluss: Verbinden Sie die Heizung mit Ihrem bevorzugten Steuerungssystem. Dies kann ein Schaltdecoder, Weichendecoder oder der DWA Weichenantrieb sein.

Betrieb:

Ansteuerung über Decoder: Schließen Sie die Weichenheizung an einen geeigneten Decoder an, um die Temperatur über die Dimmfunktion zu steuern. Setzen Sie gegebenenfalls die Monoflop-Funktion, um die Heizung nach einer bestimmten Zeit automatisch abzuschalten.

Direkter Gleisanschluss: Es wird empfohlen, die Weichenheizung über einen separaten Booster zu betreiben, um eine saubere Gleissignalgebung zu gewährleisten und einen unsauberen Spuleneffekt zu vermeiden.

Wartung und Sicherheit:

Überprüfung: Kontrollieren Sie regelmäßig die Weichenheizung auf Beschädigungen oder Verschleiß.

Reinigung: Halten Sie die Heizung sauber und frei von Fremdkörpern, um eine optimale Leistung zu gewährleisten.

Technische Daten:

Eingangsspannung: Maximal 24 V

Stromverbrauch: 1,1 A bei 24 V

Widerstand: Ca. 22 Ohm

Temperatur: Bis zu 75 °C

Abmessungen: 220 x 70 x 1 mm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
