Weichendecoder in den Gartenbahn-Gleisplan integrieren: Tipps für die Digitalisierung
Die Integration von Weichendecodern ist ein entscheidender Schritt bei der Automatisierung Ihrer Gartenbahn. Ein gut durchdachter Gleisplan bildet das Fundament, um Weichenantriebe zuverlässig digital anzusteuern und komplexe Fahrstraßen zu realisieren. Besonders im Außenbereich stellt die Witterungsbeständigkeit und die stabile Spannungsversorgung über längere Distanzen hinweg eine Herausforderung dar. In diesem Ratgeber erfahren Sie, wie Sie Weichendecoder optimal im Gleisbild positionieren, welche Kabelquerschnitte für die Grundverdrahtung notwendig sind und wie Sie bestehende LGB-Komponenten mit modernen Zentralen wie der multiMAUS verbinden. Ob Sie ein 1-Kanal-Modul für entlegene Abstellgleise oder Mehrfachdecoder für den Bahnhofsbereich nutzen – mit der richtigen Planung gelingt die Digitalisierung Ihrer Spur G Anlage reibungslos und dauerhaft sicher.
Grundlagen der Gleisplanung mit digitalen Weichendecodern
Die Planung einer Gartenbahn der Spur G erfordert weit mehr als nur das Auslegen von Gleisprofilen auf dem Untergrund der Außenanlage. Eine der zentralen technischen Herausforderungen ist die Integration einer zuverlässigen Weichensteuerung, die den widrigen Witterungsbedingungen im Gartenbetrieb dauerhaft standhält. Um zu verstehen, wie man Weichendecoder in einen Gartenbahn-Gleisplan integriert, muss zunächst die physikalische und digitale Infrastruktur der Anlage betrachtet werden.
Im Fokus steht dabei die verlustfreie Signalübertragung. Während im Innenbereich einfache Steckverbindungen oft ausreichen, verlangt der Außenbereich nach Lösungen, die Korrosion und Temperaturschwankungen trotzen. Hier setzen unsere vernickelten Gleissysteme "Made in Germany" an. Die Vernickelung sorgt für eine exzellente Leitfähigkeit und reduziert den Reinigungsaufwand der Profile erheblich, was besonders für die Übermittlung der DCC-Befehle an die Weichendecoder essenziell ist.
Die strategische Platzierung der Weichendecoder im Gleisplan
Bei der Erstellung Ihres Gleisplans sollten Sie die Positionierung der Decoder frühzeitig festlegen. Grundsätzlich unterscheidet man zwischen dezentralen Decodern, die direkt am Weichenantrieb montiert werden, und zentralen Mehrfachdecodern. Für die Spur G hat sich die dezentrale Unterbringung bewährt, da sie den Verkabelungsaufwand minimiert. Lange Kabelwege führen im Gartenbetrieb oft zu Spannungsabfällen, die die Schaltzuverlässigkeit beeinträchtigen können.
Ein wesentlicher Aspekt bei der Integration ist die Erreichbarkeit. Auch wenn die von ML-Train entwickelten Elektronik-Komponenten auf Langlebigkeit ausgelegt sind, sollte jeder Weichendecoder für Wartungszwecke oder spätere Umprogrammierungen der CV-Werte zugänglich bleiben. Wir empfehlen, die Decoder in wetterfesten Gehäusen oder direkt unter den Baukörpern von Weichenhäuschen zu platzieren, um einen zusätzlichen Schutz vor direkter Staunässe zu gewährleisten.
Technische Einbindung und DCC-Konfiguration
Die digitale Steuerung basiert auf dem DCC-Protokoll. Jeder Weichendecoder erhält eine eindeutige Adresse, über die er von der Zentrale angesprochen wird. Bei der Integration in den Gleisplan ist darauf zu achten, dass die Stromaufnahme der Weichenantriebe beim Schaltvorgang berücksichtigt wird. Hochwertige Decoder, wie unsere Drive-M Serie, sind darauf optimiert, auch bei komplexen Weichenstraßen genügend Stellkraft bereitzustellen, ohne das Digitalsignal zu stören.
Ein oft unterschätzter Punkt ist die Rückmeldefähigkeit. In modernen Gartenbahnanlagen ist es sinnvoll, Decoder einzusetzen, die über die SUSI-Schnittstelle oder andere Protokolle eine Rückmeldung über die tatsächliche Weichenstellung geben können. Dies erhöht die Betriebssicherheit signifikant, insbesondere wenn die Weichen aus der Distanz oder über eine Automatiksteuerung geschaltet werden.
Witterungsbeständigkeit als Planungskriterium
Im Gegensatz zu kleineren Spurweiten ist die Spur G massiven Umwelteinflüssen ausgesetzt. UV-Strahlung, Frost und Feuchtigkeit setzen der Elektronik zu. Bei der Integration in Ihren Gleisplan sollten Sie daher auf Komponenten setzen, die speziell für diese Belastungen entwickelt wurden. Unsere Eigenentwicklungen durchlaufen strenge Tests, um sicherzustellen, dass die Platinen auch nach Jahren im Gartenbetrieb präzise schalten. Die Kombination aus robuster Mechanik und präziser Elektronik ist der Schlüssel zu einer wartungsarmen Anlage.
Verwenden Sie für die Verbindung zwischen Gleis und Decoder ausschließlich hochwertige Litzen mit ausreichendem Querschnitt. Eine fachgerechte Verlegung der Kabel – idealerweise in Leerrohren unter der Schotterbettung – schützt vor mechanischen Beschädigungen durch Gartenwerkzeuge oder Nagetiere.
Schritt-für-Schritt-Integration in die Praxis
- Bedarfsanalyse: Ermitteln Sie die Anzahl der zu steuernden Weichen und deren Distanz zur Zentrale.
- Gleiswahl: Setzen Sie auf vernickelte Gleise, um eine saubere Signalübertragung zu garantieren.
- Decoder-Auswahl: Wählen Sie Decoder mit ausreichender Ampere-Leistung für die oft schweren Weichenzungen der Spur G.
- Adressvergabe: Dokumentieren Sie die vergebenen DCC-Adressen bereits während der Planungsphase in einem digitalen oder physischen Gleisplan.
- Testlauf: Prüfen Sie die Schaltwege und die Stromaufnahme, bevor Sie die Decoder endgültig fixieren oder einschottern.
ML-Train unterstützt Sie bei diesem Prozess nicht nur mit hochwertiger Hardware, sondern auch mit tiefgehendem Fachwissen. In unseren umfangreichen Video-Tutorials zeigen wir Ihnen detailliert, wie Sie die Drive-M Elektronik anschließen und programmieren. Diese visuelle Unterstützung ist besonders für Einsteiger hilfreich, um technische Hürden bei der Digitalisierung der Gartenbahn zu überwinden.
Zusammenfassung der Planungsvorteile
Die Entscheidung, wie man Weichendecoder in einen Gartenbahn-Gleisplan integriert, beeinflusst die langfristige Freude an Ihrem Hobby. Durch den Einsatz spezialisierter Elektronik und witterungsbeständiger Materialien reduzieren Sie Ausfallzeiten und erhöhen den Spielwert Ihrer Anlage. Vertrauen Sie auf Lösungen, die aus der Praxis für die Praxis entstanden sind – inhabergeführt, persönlich und mit dem Fokus auf technischer Exzellenz.
Weitere Informationen zur Installation und Konfiguration finden Sie in unserem YouTube-Kanal, wo wir regelmäßig neue Lösungsansätze für die Herausforderungen im Gartenbetrieb präsentieren.
Erfahren Sie mehr über die fachgerechte Installation in unseren Video-Tutorials: ML-Train YouTube-Kanal
Passende Produkte entdecken
3er-Set Mannschaftswagen Lore Spur-G als Bausatz
5er-Set Torflore Grubenhunt Feldbahnwagen und...
Gleis-Bau Set mit 18 m Gleisprofile Messing, 60...
Lokführer Manfred stehend Spur G – Handbemalt, UV-beständig
Hochbordwagen grün inkl. Türen mit...
Hochbordwagen braun inkl. Türen mit...
LGB-Weichenantriebe erfolgreich digitalisieren
Die Umstellung einer Gartenbahn auf digitalen Betrieb steigert den Fahrspaß erheblich. Besonders die Automatisierung von Fahrwegen durch ferngesteuerte Weichen entlastet den Fahrdienstleiter. Wer einen LGB Weichenantrieb digitalisieren möchte, steht zunächst vor der Wahl der passenden Komponenten. Die robusten Antriebe sind für den harten Einsatz in der Außenanlage konzipiert. Sie trotzen Feuchtigkeit und Temperaturschwankungen über viele Jahre.
Ein digitaler Gleisplan erfordert eine präzise Ansteuerung jedes einzelnen Antriebs. Hierbei fungiert ein Weichendecoder als Bindeglied zwischen der Zentrale und der Mechanik. Er empfängt die digitalen Befehle über das Gleisprofil und setzt diese in elektrische Impulse um. Für eine saubere Verkabelung im Außenbereich empfehlen wir hochwertige Kabel, Stecker und Buchsen. Diese garantieren auch nach Jahren im Garten eine verlustfreie Signalübertragung.
Oft stellt sich die Frage nach der Kapazität der Steuerung. Möchten Sie mehrere Weichen in einem Bahnhofsbereich gleichzeitig ansprechen? Dann ist ein Mehrfachdecoder Gartenbahn die wirtschaftlichste Lösung. Diese Geräte verarbeiten Befehle für bis zu vier oder acht Antriebe zentral. Das reduziert den Verdrahtungsaufwand unter der Anlage massiv. Sie finden entsprechende Weichen- Gleis- und Signaldecoder in unserem Fachsortiment.
Anschluss von 2-Draht und 3-Draht Systemen
Bei der Integration in das digitale System begegnen Ihnen unterschiedliche technische Standards. Der klassische elektromagnetische Antrieb von LGB arbeitet meist als 2-Draht-System mit Gleichstromimpulsen. Der Decoder polt die Spannung um, um die Weichenzunge zu bewegen. Ältere Modelle oder Antriebe anderer Hersteller nutzen teilweise ein 3-Draht-System mit gemeinsamem Rückleiter. Hier ist die Wahl des Decoders entscheidend für die Funktion.
Moderne Decoder bieten oft eine einstellbare Impulsdauer. Dies schont die Spulen der Antriebe vor Überhitzung. Ein zu kurzer Impuls lässt die Weiche nicht sicher umspringen. Ein zu langer Impuls kann die feine Mechanik im Inneren beschädigen. Achten Sie beim Anschluss auf korrekte Polung, um Kurzschlüsse im Digitalsystem zu vermeiden. Für spezielle Anforderungen im Rangierbetrieb eignen sich auch Funktionsdekoder und Servodecoder, die alternative Antriebsformen unterstützen.
Die Stromversorgung erfolgt meist direkt über das Gleis. Bei großen Anlagen mit vielen Verbrauchern kann eine externe Einspeisung sinnvoll sein. Dies entlastet den Fahrstrom und verhindert ein Einbrechen der Spannung beim Schaltvorgang. Besonders wenn schwere Züge gleichzeitig beschleunigen, sichert eine separate Versorgung die Schaltzuverlässigkeit. Prüfen Sie regelmäßig die Kontakte an den Schraubklemmen auf Korrosion durch Witterungseinflüsse.
Konfiguration und Adressierung
Nach dem physischen Anschluss folgt die logische Einbindung in Ihre Digitalzentrale. Jeder Decoder benötigt eine eindeutige Adresse, damit er auf die richtigen Befehle reagiert. Die Adressierung erfolgt meist über eine Programmiertaste am Gerät oder per CV-Programmierung (Configuration Variables). Vergeben Sie die Adressen logisch nach Ihren Bahnhofssegmenten. Das erleichtert später die Orientierung am Handregler oder Stellpult.
Ein Mehrfachdecoder Gartenbahn belegt in der Regel einen Adressblock. Die erste Weiche erhält beispielsweise die Adresse 1, die folgenden automatisch 2, 3 und 4. In der Software Ihrer Zentrale können Sie diese Adressen hinterlegen und mit Symbolen verknüpfen. Testen Sie nach der Vergabe jede Endlage der Weiche einzeln. Die Zunge muss bündig am Gleisprofil anliegen, um Entgleisungen zu verhindern.
Sollte ein Antrieb brummen, ist die Endabschaltung oft nicht korrekt eingestellt oder verschmutzt. Eine regelmäßige Reinigung der Mechanik ist im Gartenbetrieb unerlässlich. Sand und Laubreste blockieren die Stellwege und führen zu erhöhtem Verschleiß. Mit der richtigen Konfiguration und sauberen Komponenten arbeitet Ihr digitaler Gleisplan absolut zuverlässig. Nutzen Sie für weitere technische Details auch unser Zubehör digital zur Optimierung Ihrer Anlage.
Weitere Empfehlungen
Dekoder-Programmer für Spur-G
4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G
Weichenschaltpult + Wechselstromconverter + Schaltnetzteil 2 A 24 V
Lichtsignal Typ L 2-fach mit RhB Vorsignal für...
Lichtsignal Typ L 4-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder
Lichtsignal Typ L 3-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder
Fehlersuche und Wartung im digitalen Gleisplan
Ein stabiler digitaler Betrieb Ihrer Gartenbahn erfordert Präzision bei der Installation und regelmäßige Pflege der technischen Komponenten. Besonders im Außenbereich belasten Feuchtigkeit, Temperaturschwankungen und Verschmutzungen die empfindliche Elektronik. Wenn eine Weiche im Gartenbetrieb plötzlich nicht mehr schaltet, liegt die Ursache oft im Detail der elektrischen Verbindung.
Eine strukturierte Vorgehensweise spart Ihnen bei der Fehlersuche viel Zeit und schont die Mechanik Ihrer Antriebe. Prüfen Sie zunächst, ob das Problem nur eine einzelne Komponente betrifft oder einen ganzen Gleisabschnitt. Oft liefern die LEDs am Decoder bereits erste Hinweise auf den Status der Spannungsversorgung oder des Datensignals.
Für eine dauerhaft zuverlässige Anlage sollten Sie auf hochwertige Materialien setzen. Robuste Kabel, Stecker und Buchsen bilden das Rückgrat jeder Gartenbahn-Verkabelung. Minderwertige Leitungen korrodieren im Erdreich schnell und führen zu schleichendem Spannungsabfall, der die Schaltvorgänge unzuverlässig macht.
Diagnose bei nicht reagierenden Weichen
Reagiert ein Antrieb nicht auf den Schaltbefehl, beginnt die Analyse direkt an der Fehlerquelle. Messen Sie mit einem Multimeter, ob am Eingang des Decoders die volle Gleisspannung anliegt. Verschmutzte Schienenprofile oder lockere Schienenverbinder unterbrechen häufig den Signalfluss zum Weichendecoder.
Hören Sie genau hin, wenn Sie den Schaltbefehl auslösen. Ein leises Brummen deutet darauf hin, dass der Decoder arbeitet, aber die Mechanik der Weiche blockiert ist. In solchen Fällen hilft oft die Reinigung der Weichenzungen von Sand, Laub oder kleinen Steinen. Auch verharztes Fett in alten Antrieben kann die Bewegung verhindern.
Sollte die Mechanik leichtgängig sein, rückt die elektronische Konfiguration in den Fokus. Überprüfen Sie die Programmierung der Adresse und die CV-Einstellungen Ihres Decoders. Manchmal verlieren Bausteine durch Kurzschlüsse auf der Anlage ihre Konfiguration und müssen neu adressiert werden. In der Kategorie Weichen- Gleis- und Signaldecoder finden Sie Ersatz für defekte Komponenten oder Erweiterungen für Ihr System.
Die Fehlersuche Weichendecoder umfasst auch die Kontrolle der Ausgangsspannung. Ein Digital-Decoder muss für den Bruchteil einer Sekunde genügend Strom liefern, um die Magnetspule des Antriebs sicher umzulegen. Reicht die Leistung nicht aus, kann eine separate Spannungsversorgung Abhilfe schaffen, um das DCC-Signal zu entlasten.
Nutzen Sie für den Testaufbau kurze Kabelwege, um Fehler in der fest verlegten Leitung auszuschließen. Ein provisorischer Anschluss direkt an der Zentrale klärt schnell, ob der Decoder selbst einen Defekt aufweist. Diese systematische Gartenbahn Verkabelung Tipps helfen Ihnen dabei, Fehlerquellen logisch auszuschließen und die Betriebssicherheit Ihrer Anlage zu erhöhen.
Witterungsschutz für Decoder im Außenbereich
Elektronik und Wasser vertragen sich im Gartenbetrieb dauerhaft nicht. Obwohl viele Komponenten für den Außeneinsatz konzipiert sind, zerstört stehende Nässe durch Kapillarwirkung oft die Platinen. Ein fachgerechter Einbau schützt Ihre Investition über viele Jahre hinweg vor Korrosion.

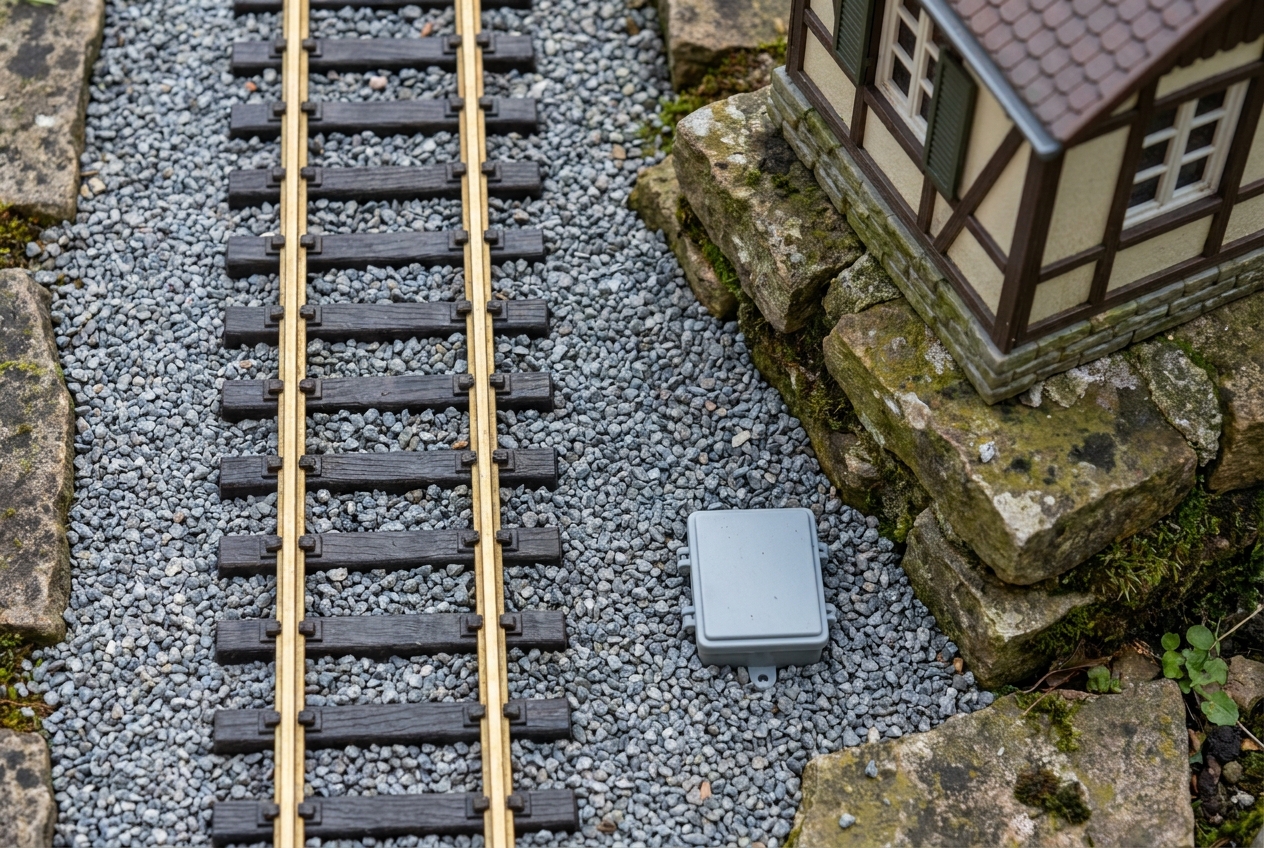

Platzieren Sie Decoder niemals direkt in Erdmulden, in denen sich Regenwasser sammeln kann. Nutzen Sie wasserdichte Gehäuse oder bringen Sie die Bausteine in Gebäudemodellen entlang der Strecke unter. Eine erhöhte Montage innerhalb von Tunneln oder unter Brücken bietet zusätzlichen Schutz vor direkter Bewitterung.
Achten Sie beim Einbau auf die Belüftung, um Kondenswasserbildung zu vermeiden. Kleine Bohrungen an der Unterseite von Gehäusen lassen Feuchtigkeit entweichen, während die Elektronik von oben geschützt bleibt. Für komplexe Steuerungsaufgaben bieten Funktionsdekoder und Servodecoder oft kompakte Bauformen, die sich leichter in der Landschaft verstecken lassen.
Verwenden Sie für alle Verbindungen im Außenbereich wetterfeste Schrumpfschläuche oder spezielle Gießharzmuffen. Offene Lüsterklemmen oxidieren innerhalb weniger Monate und führen zu unvorhersehbaren Fehlfunktionen. Eine saubere Dokumentation Ihrer vergrabenen Leitungen erleichtert spätere Wartungsarbeiten erheblich, wenn die Vegetation die Trasse zugewuchert hat.
Zusätzliche Sicherheit bietet der Einsatz von Gleisbau Elektronik, die speziell für die rauen Bedingungen konzipiert wurde. Kontrollieren Sie vor jeder neuen Saison alle sichtbaren Kabelverbindungen auf Bisspuren von Nagetieren oder spröde Isolierungen durch UV-Strahlung. Ein kurzer technischer Check im Frühjahr verhindert größere Schäden während der Hauptfahrzeit.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu wie man weichendecoder in gartenbahn gleisplan integriert
Wenn ich eine Gartenbahn (ca. 70 lfm Messing-Flexgleis) auf digitaler Basis aufbaue, was brauche ich für eine Grundverdrahtung? Wie sollte der Querschnitt der Leitung sein?
Für eine Anlage dieser Größe ist eine solide Ringleitung zwingend erforderlich, um Spannungsverluste auf der Strecke zu vermeiden. Verwenden Sie für die Hauptleitung einen Querschnitt von mindestens 2,5 mm², idealerweise sogar 4 mm², um den Gesamtwiderstand gering zu halten. Von dieser Ringleitung führen Sie alle 3 bis 5 Meter Stichleitungen mit 1,5 mm² direkt an die Schienenprofile. Digitale Weichendecoder und Rückmelder sollten Sie dezentral in wetterfesten Boxen nahe der Verbraucher platzieren und direkt an die Ringleitung anschließen. Für die Gebäudebeleuchtung mit LEDs empfiehlt sich ein separater Lichttransformator, um den digitalen Fahrstrom nicht unnötig mit statischen Lasten zu belasten.
Wie können LGB-Weichen mit der multiMAUS geschaltet werden und welche Decoder werden dafür benötigt?
Um LGB-Weichen mit der multiMAUS zu steuern, müssen diese über DCC-konforme Weichendecoder mit dem Schienensystem verbunden sein. In der multiMAUS wechseln Sie in den Weichenmodus, geben die programmierte Adresse ein und lösen den Schaltvorgang über die Pfeiltasten aus. Für den Außenbetrieb eignen sich besonders wetterfeste Einteldecoder oder geschützt verbaute Mehrfachdecoder, die das DCC-Protokoll verstehen. Da die multiMAUS ein weit verbreitetes System ist, unterstützen nahezu alle modernen Decoder aus unserem Sortiment diesen Standard problemlos. Achten Sie lediglich darauf, dass die Stromstärke des Decoders für die kräftigen LGB-Antriebe ausreicht.
Bei meinem 8-Kanal Weichendekoder ML-Train 84002022 funktionieren drei Kanäle nicht bzw. die Weiche reagiert nicht.
Prüfen Sie zunächst die Adressierung der betroffenen Kanäle, da diese oft in Viererblöcken konfiguriert werden. Falls ein ganzer Block ausfällt, liegt häufig ein Konfigurationsfehler in der CV-Programmierung oder eine Überlastung der entsprechenden Endstufen vor. Messen Sie die Ausgangsspannung direkt am Decoder-Ausgang während des Schaltvorgangs, um Kabelbrüche zum Antrieb auszuschließen. Sollte die Mechanik der Weiche schwergängig sein, zieht der Antrieb zu viel Strom, was die Schutzschaltung des Decoders aktivieren kann. Testen Sie die Funktion mit einem bekannten, funktionierenden Antrieb an den fraglichen Ausgängen, um einen Hardwaredefekt am Decoder sicher zu diagnostizieren.
