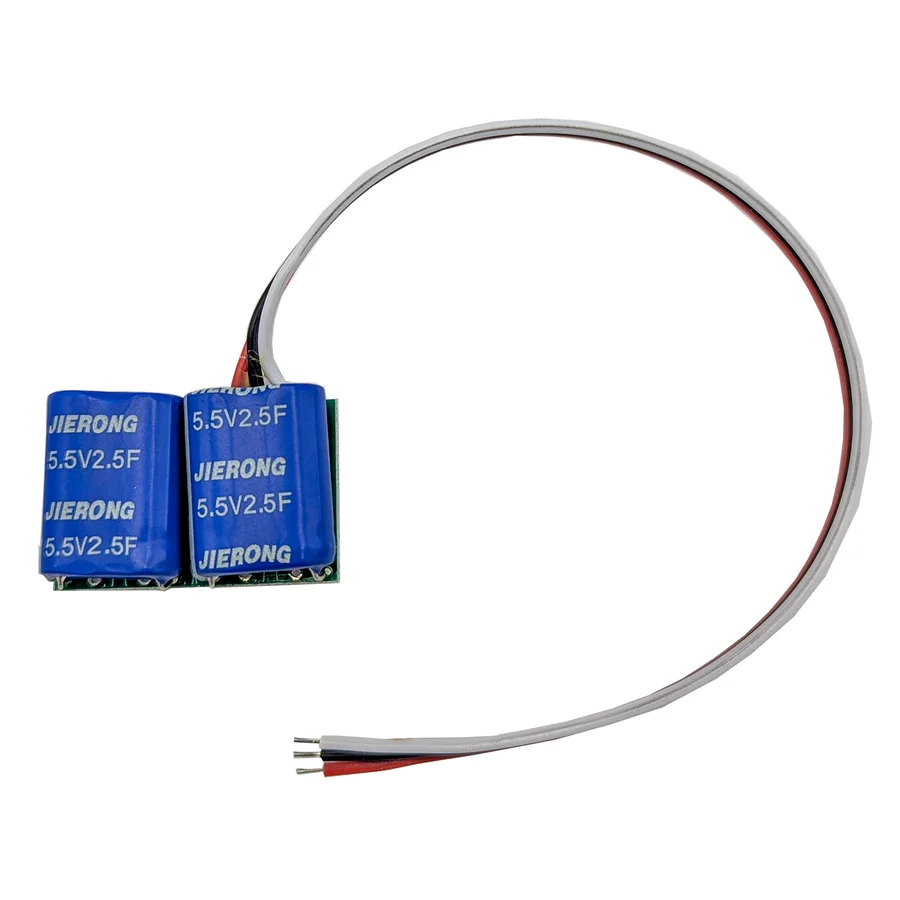

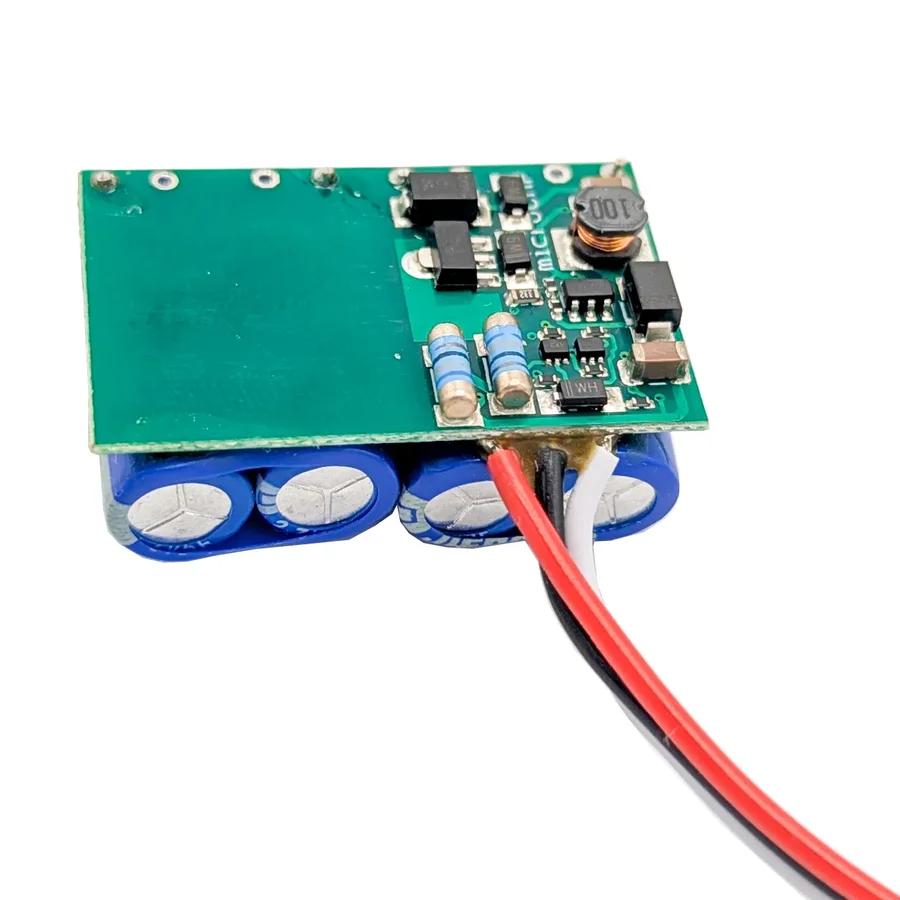

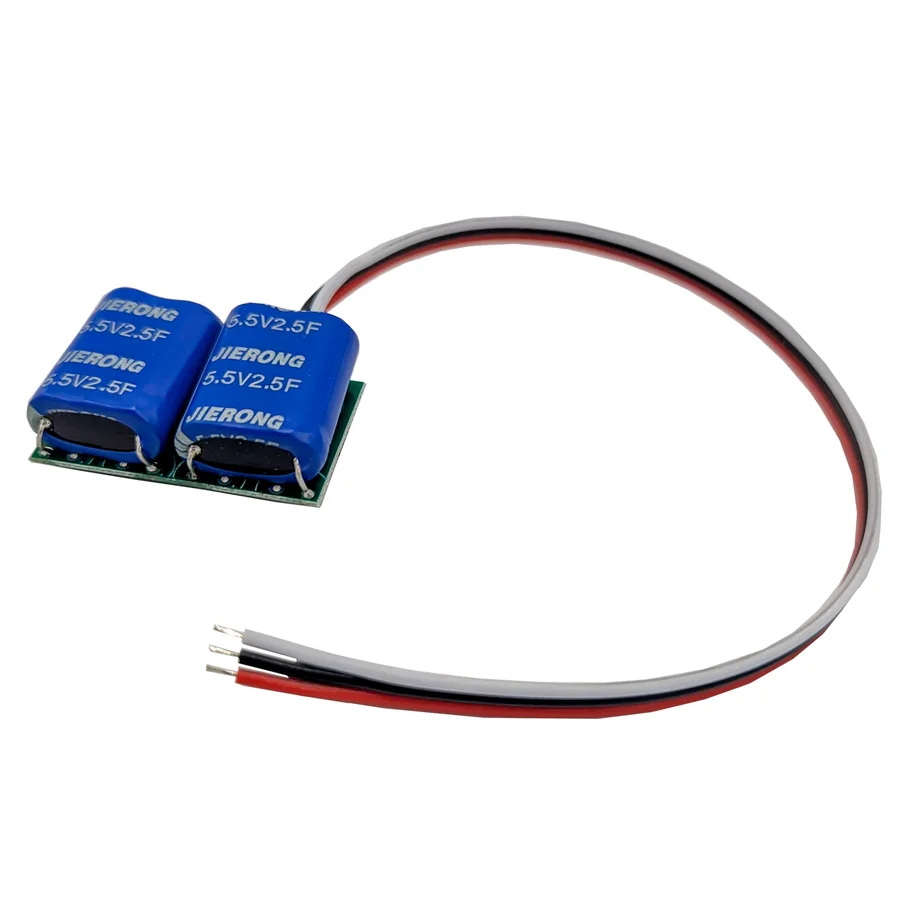

microCap Spannungspuffer Powercap ML-Train 88200124

Funktionsumfang:
Der microCap (Powercap) überbrückt kurzzeitige Unterbrechungen bei Modellbahnloks und dämpft störende Geräusche. Während einer Unterbrechung versorgt der Puffer Motor und Decoder, sodass die Lok mit der voreingestellten Geschwindigkeit weiterfährt, ohne von stromlosen Abschnitten beeinflusst zu werden.

Der Puffer eignet sich zudem hervorragend für Soundmodule im Analogbetrieb – sowohl für Standgeräusche als auch für Betriebsgeräusche während der Fahrt.

Abhängig von Ladezustand und Last kann der Puffer den Decoder 1-2 Minuten lang mit Strom versorgen und so auch längere stromlose Bereiche überbrücken.

Durch seine kompakte Bauweise ist der microCap ideal für den Einsatz in Großbahnen von Spur 0 bis Spur G geeignet.


Anschluss:
Der Puffer wird mühelos an alle gängigen Decoder angeschlossen. Besonders einfach funktioniert dies mit unseren DRIVE-Decodern und Funktionsdecodern. Schließen Sie das weiße Kabel an einen beliebigen Ausgang an und aktivieren Sie in der Sonderfunktion BC, beispielsweise Puffer an A1 ➔ CV123 = 20. Bei Fremddecodern entnehmen Sie bitte die notwendigen Einstellungen dem jeweiligen Herstellerhandbuch.

Das rote Kabel wird an DEC+ angeschlossen, während das schwarze Kabel an DEC- geführt wird.

Ist der Puffer eingebaut, stellen Sie im Decoder CV29, Bit 2 = 0 ein, damit die Pufferspannung nicht fälschlicherweise als Analogstrom interpretiert wird.

Bei Decodern ohne BC-Funktion kann alternativ ein Schalter zwischen das weiße und das schwarze Kabel geschaltet werden (Fremddecoder).

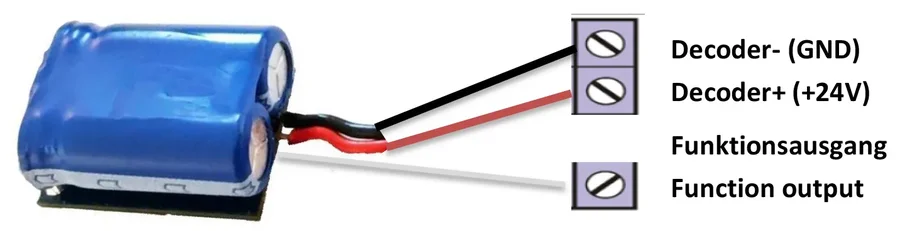

Anschluss an Decoder mit BC:

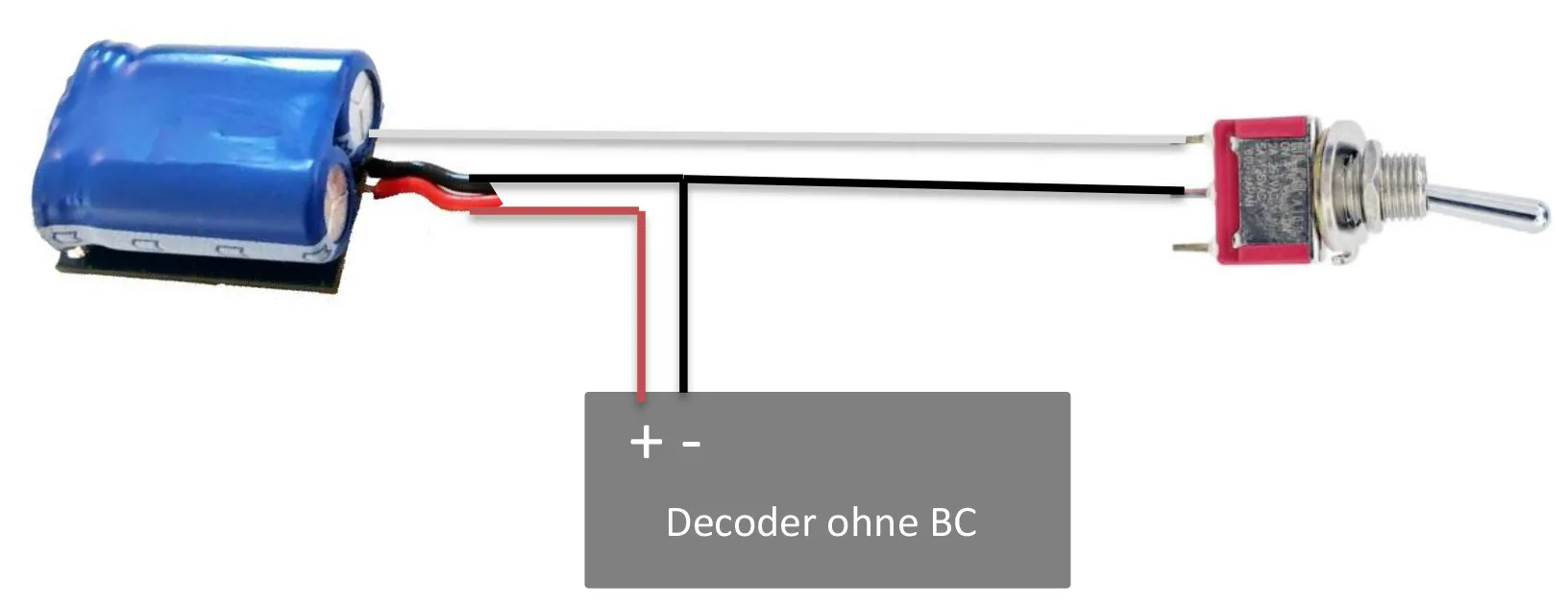

Anschluss an Decoder ohne BC:




Technische Daten:

Spannung: 5-24 V

Stromaufnahme: 200 mA (bei 24 V Gleisspannung)

Maximaler Ausgangsspannung: 19 V

Maximale Stromabgabe:1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L2,5 x B3,5 x H1,5 cm

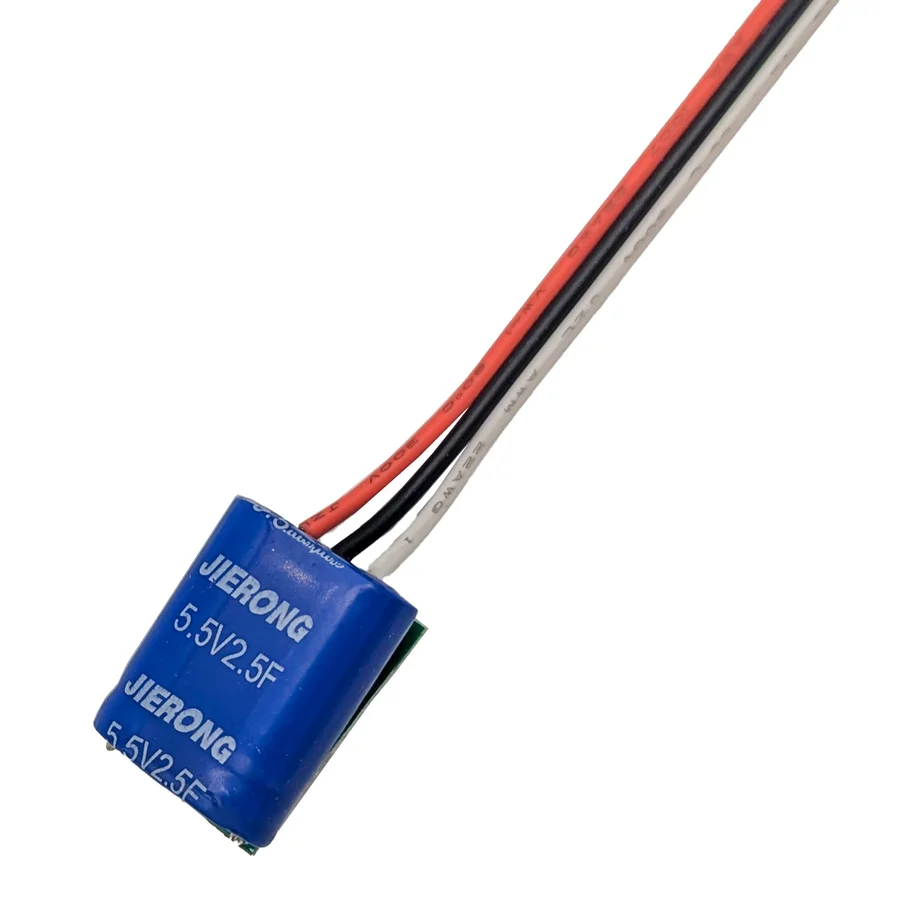

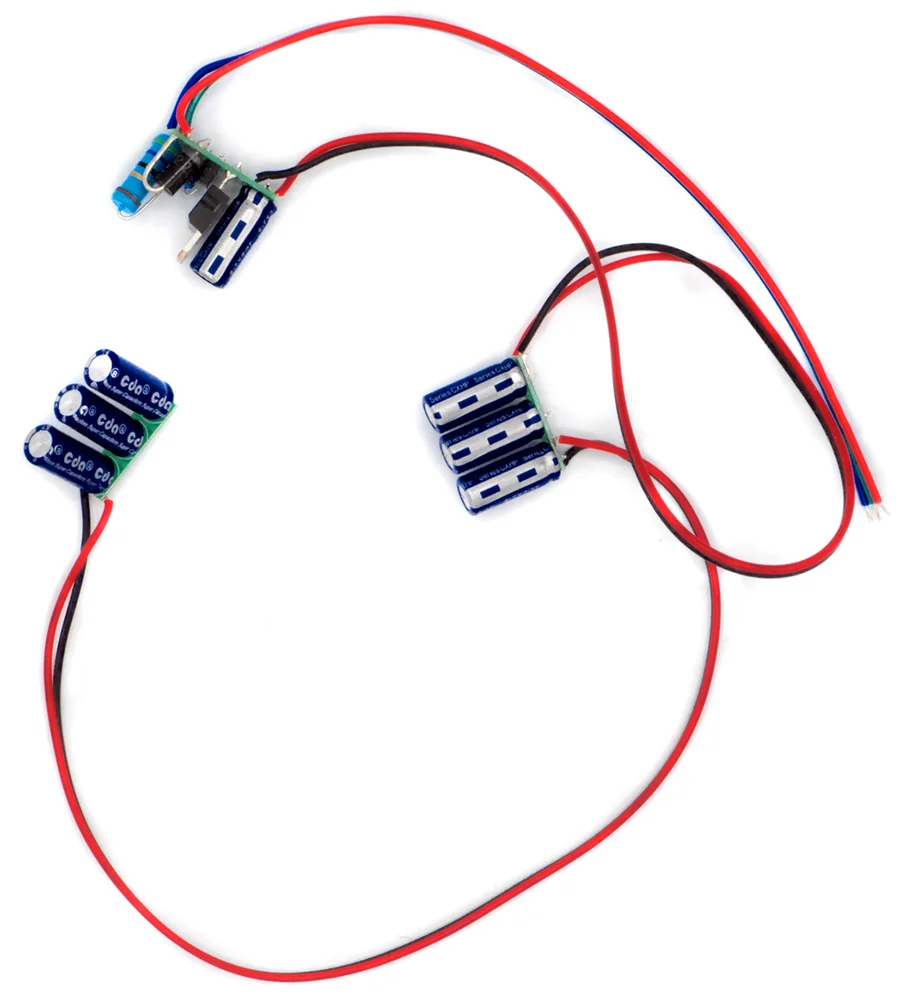

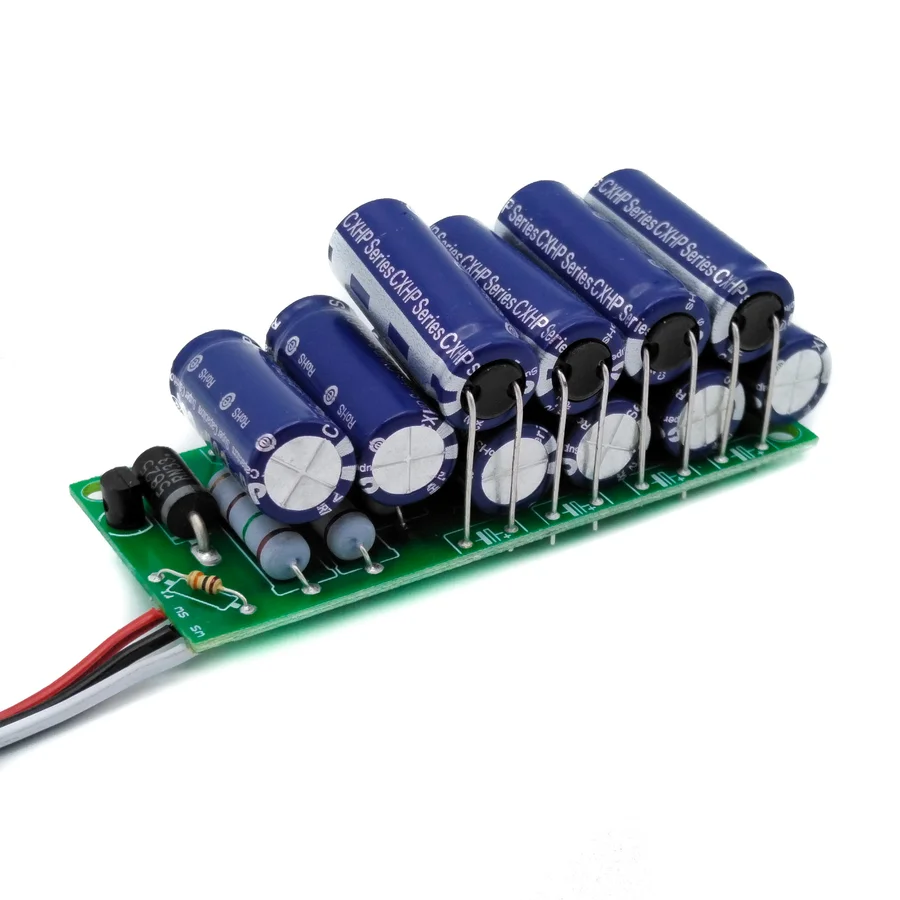

nanoCap	microCap	miniCap	maXiCap
88200123	88200124	88201017	88201016
25x17x15	25x35x15	3x 7x24x30	27x60x35
Ladestrom 0,1A	Ladestrom 0,2A	Ladestrom 0,3A	Ladestrom 0,4A
Laststrom 0,3A	Laststrom 1A	Laststrom 2A	Laststrom 3A
Ausgangsspannung 10V	Ausgangsspannung 18V	Ausgangsspannung 20V	Ausgangsspannung 24V
Pufferzeit ca. 4-6 sek.	Pufferzeit ca. 6-10 sek.	Pufferzeit 1.5 min.	Pufferzeit ca. 3 min.
kleine 1 mot. Loks und Feldbahnloks mit Licht	1-2 mot. Loks kurze Zeit mit Licht.	1-2 mot. Lok mit mittlerer Last Zubehör wie Verdampfer o.a.	2-4 mot. Lok mit viel Zubehör oder sehr hohem Eigenstromverbrauch oder großer Last

Bedienungsanleitung
