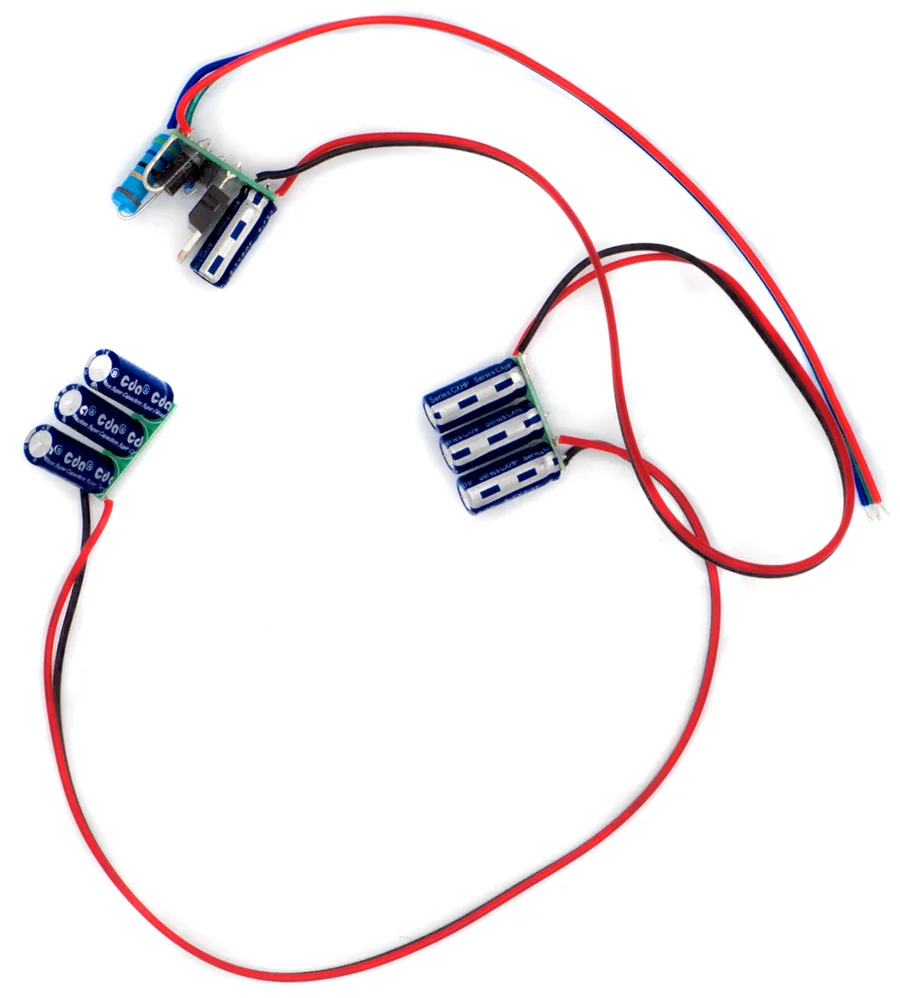

miniCap Spannungspuffer Powercap ML-Train 88201017

Name: miniCap Spannungspuffer Powercap ML-Train 88201017
Brand: ML-Train
SKU: 88201017
Price: 43.95 EUR
Availability: InStock
Rating: 4.8 (10 reviews)

[ca. L0,70 x B2,40 x H3,00 cm]
88201017 | EAN: 04251170415903 | LCA5 LALK2

miniCap Spannungspuffer Powercap ML-Train 88201017_auswahl1

miniCap Spannungspuffer Powercap ML-Train 88201017_auswahl2

43,95 €

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,050 kg

Nur noch 6 Stück auf Lager.

(Lieferzeit: 1 – 3 Werktage*)

Anzahl:

Klarna.
Shoppe jetzt. Bezahle in bis zu 30 Tagen.

PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz

Über 14.000 Kunden
konnte ML-Train bereits begeistern

Persönlicher Service
hilft dir bei Problemen.

1 Monat Rückgaberecht

Bewertungen:

★★★★★

4.81, basierend auf 10 Bewertungen.

Packungsinhalt 1 miniCap Powercap

Enthält einen Spannungspuffer mit den Maßen ca. 0,70 × 2,40 × 3,00 cm zur Überbrückung kurzzeitiger Stromunterbrechungen.
Unterbrechungsfreie Funktion

Versorgt Decoder, Motor und Licht zuverlässig bei Kontaktproblemen oder verschmutzten Gleisen.
Ideal für Soundmodule

Hält analoge oder digitale Sounds stabil aufrecht, auch bei kurzfristigem Spannungsabfall.
Technische Daten

Betrieb bei 5–24 V DC, Ausgang bis 20 V, max. 3 A, Stromaufnahme ca. 300 mA, Temperaturbereich –20 °C bis +65 °C.
Kompakte Bauform

Passt durch geringe Abmessungen auch in kleine Lokomotiven oder schwer zugängliche Einbauorte.

Lieferumfang:
1x miniCap Spannungspuffer Powercap

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

Funktionsbeschreibung

Der miniCap (Powercap) dient zur Überbrückung von kurzzeitigen Unterbrechungen bei Modellbahnloks oder zur Pufferung von Geräuschen. Motor und Decoder wird während der Unterbrechnung aus dem Puffer versorgt, die Lok fährt mit der eingestellten Geschwindigkeit weiter, ohne von stromlosen Stücken beeinflusst zu werden.

Der Puffer eignet sich ebenso hervorragend für Soundmodule im Analogbetrieb für das Standgeräusch (Stillstand) oder Fahrt (mit Decoder).

Je nach Ladezustand und Last kann der Puffer 1-2 min. den Decoder puffern, und so auch größere stromlose Bereiche überbrücken.

Durch die kompakte Bauweise ideal für alle Großbahnen von Spur 0 bis Spur G geeignet.

Anschluss

Der Puffer kann an alle gängigen Decoder angeschlossen werden. Besonders einfach ist der Anschluss an unsere Decoder der DRIVE-Serie als auch an unsere Funktionsdecoder. Sie können das weiße Kabel an einen beliebigen Ausgang anschließen und dort BC in der Sonderfunktion aktivieren. Bspw. Puffer an A1 ? CV123 = 20. Bei Fremddecodern, entnehmen Sie die Einstellung dem jeweiligem Handbuch des Herstellers.

Das rote Kabel kommt an DEC+. Das grüne oder schwarze Kabel kommt an DEC-.

Bei eingebautem Puffer, schalten Sie im Decoder CV29 Bit 2 = 0, damit der Decoder die Spannung des Puffers nicht als Analogstrom erkennt.

Bei Decodern ohne BC-Möglichkeiten kann ein Schalter zwischen weiß und schwarzem Kabel angeschlossen werden (Fremddecoder).

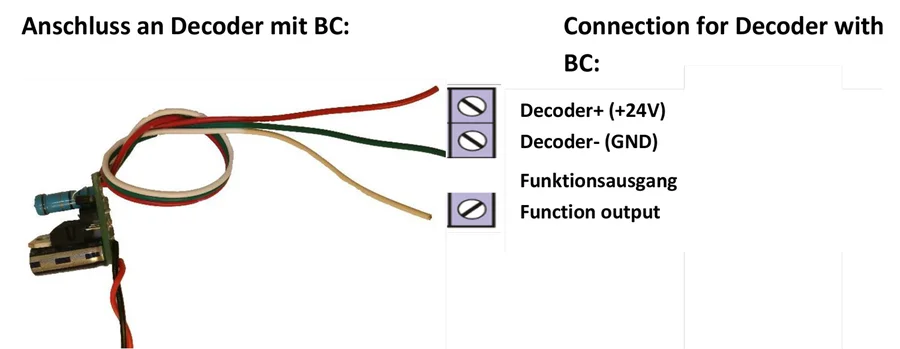

Anschluss an Decoder mit BC

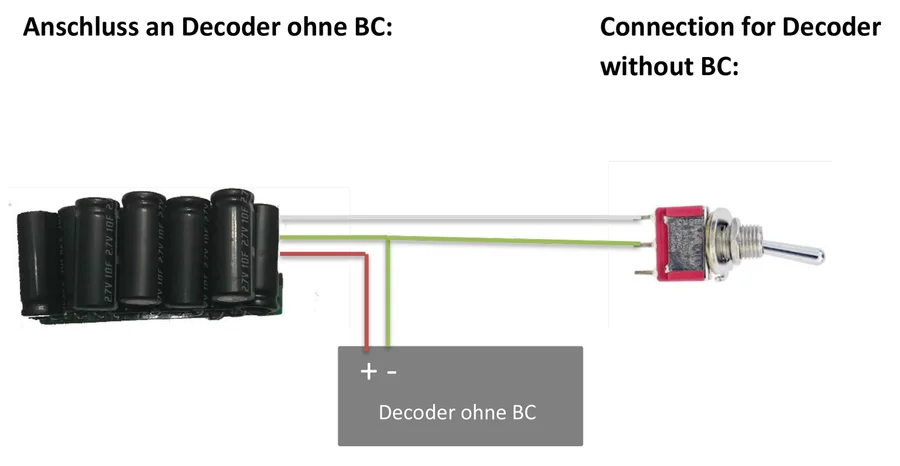

Anschluss an Decoder ohne BC

Technische Details

Spannung: 5 – 24V (DC)

Stromaufnahme: 300 mA (bei 24V Gleisspannung)

Maximaler Ausgangsspannung: 20 V (bei voller Ladung)

Maximale Stromabgabe: 3 A

Temperaturbereich: -20 bis 65°C

Abmaße: je L0,70 x B2,40 x H3,00 cm


nanoCap	microCap	miniCap	maXiCap
88200123	88200124	88201017	88201016
25x17x15	25x35x15	3x 7x24x30	27x60x35
Ladestrom 0,1A	Ladestrom 0,2A	Ladestrom 0,3A	Ladestrom 0,4A
Laststrom 0,3A	Laststrom 1A	Laststrom 2A	Laststrom 3A
Ausgangsspannung 10V	Ausgangsspannung 18V	Ausgangsspannung 20V	Ausgangsspannung 24V
Pufferzeit ca. 4-6 sek.	Pufferzeit ca. 6-10 sek.	Pufferzeit 1.5 min.	Pufferzeit ca. 3 min.
kleine 1 mot. Loks und Feldbahnloks mit Licht	1-2 mot. Loks kurze Zeit mit Licht.	1-2 mot. Lok mit mittlerer Last Zubehör wie Verdampfer o.a.	2-4 mot. Lok mit viel Zubehör oder sehr hohem Eigenstromverbrauch oder großer Last
