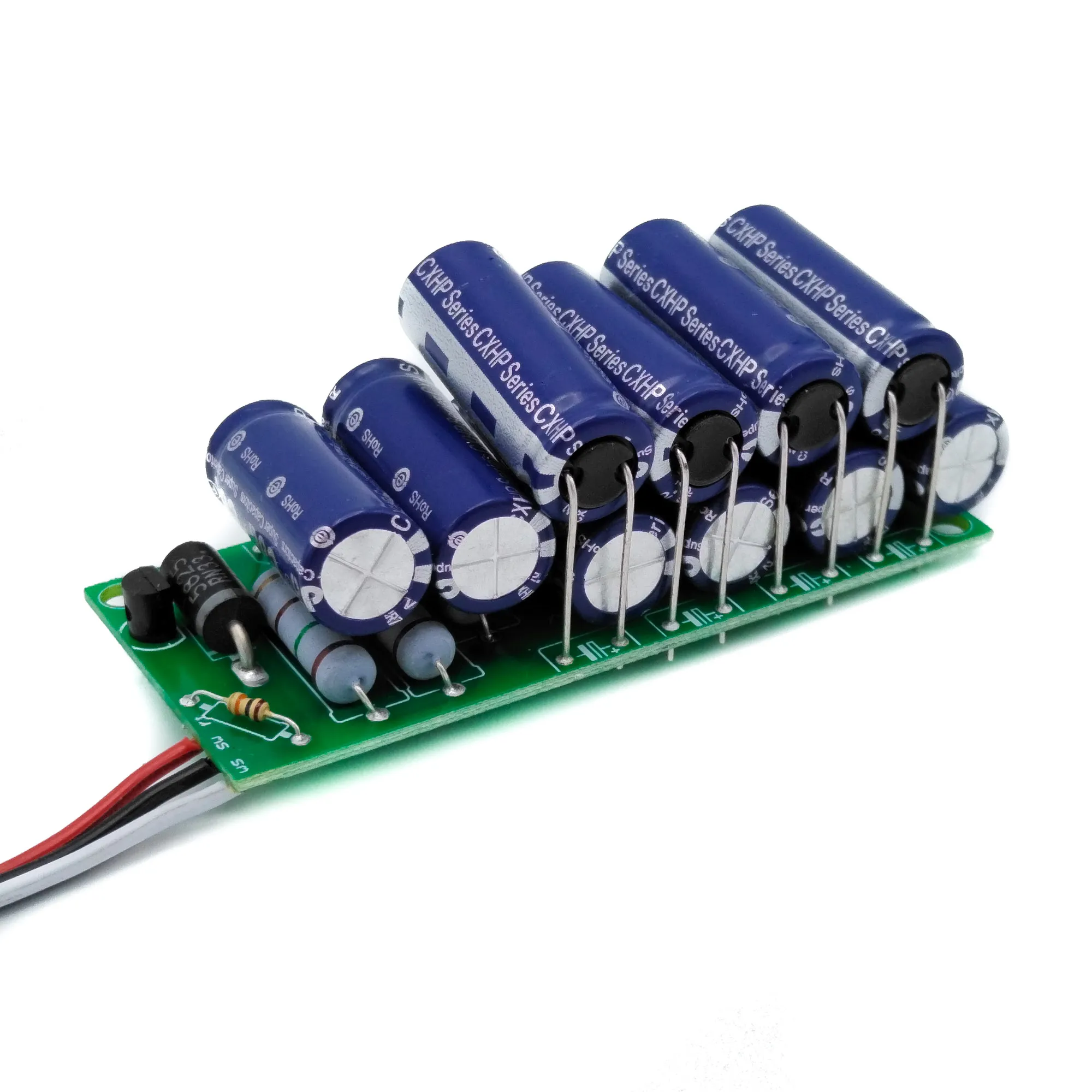

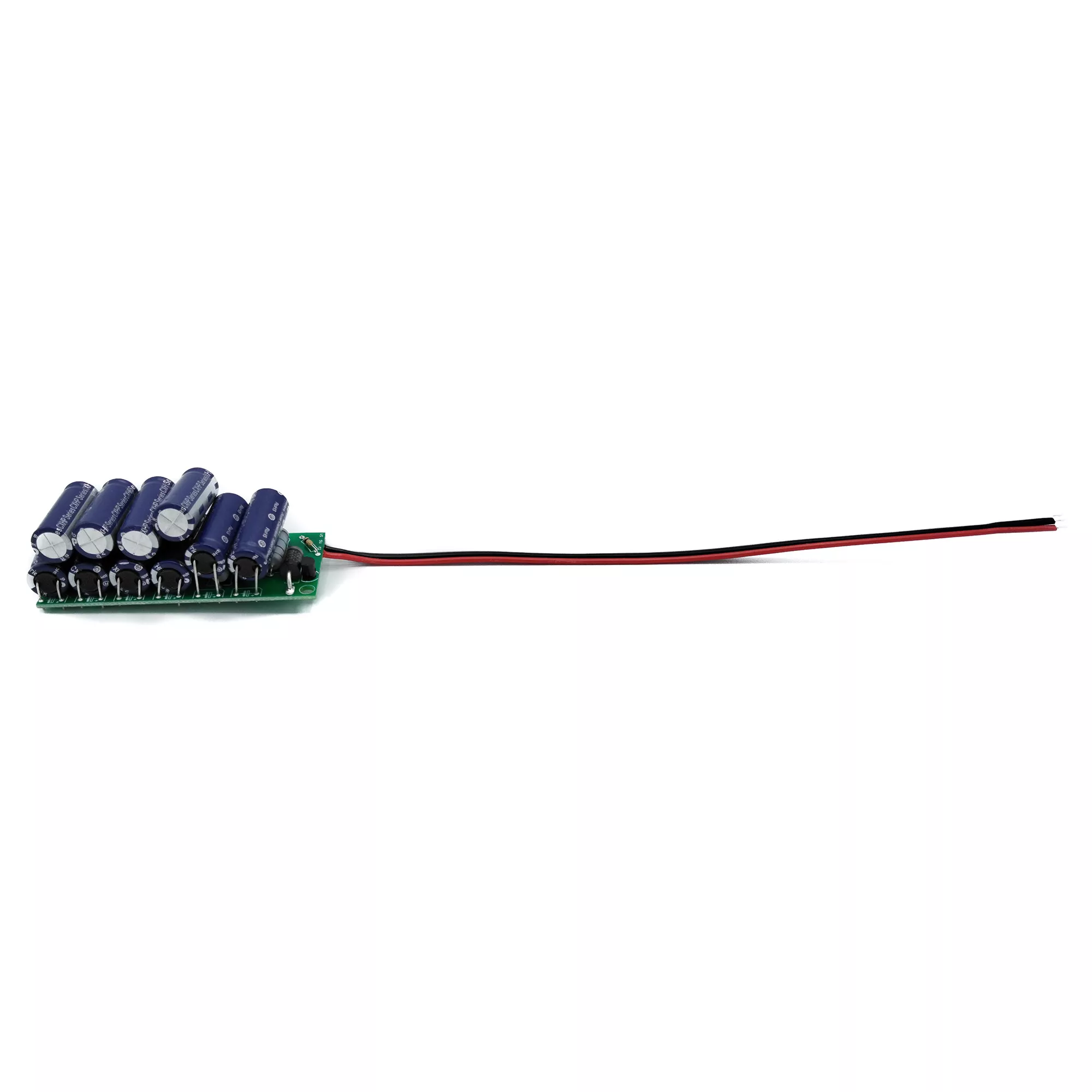

MaxiCap Spannungspuffer 3A ML-Train 88201016

---

---

MaxiCap Spannungspuffer 3A ML-Train 88201016

Funktionsbeschreibung

Der maXiCap ist ein leistungsfähiger Pufferbaustein zur Überbrückung kurzzeitiger Stromausfälle bei Modellbahnlokomotiven. Er gewährleistet die Versorgung von Motor, Decoder und Soundmodul während stromloser Abschnitte, sodass die Lok gleichmäßig weiterfährt. Besonders im Digitalbetrieb reduziert der maXiCap zuverlässig Ruckler und Aussetzer bei verschmutzten Schienenkontakten oder unzureichender Herzstückpolarisierung.

Auch im Analogbetrieb sorgt der Puffer für Stabilität: Er sichert sowohl Standgeräusche als auch Fahrgeräusche zuverlässig ab. Abhängig von Last und Ladezustand kann eine Überbrückung von bis zu 2–3 Minuten erreicht werden.

Dank kompakter Bauform eignet sich das Modul für größere Spurweiten wie Spur 0 bis G. Die integrierte Schutzschaltung verhindert Schäden durch Überlast oder Kurzschluss. Wichtig ist eine korrekte Polung sowie Isolation gegenüber leitenden Teilen beim Einbau.

Die Verbindung an Decoder mit BC-Funktion erfolgt über das weiße Kabel an einen Funktionsausgang mit aktivierter BC-Funktion (z. B. CV123 = 20 für A1), das rote Kabel wird mit DEC+ und das grüne oder schwarze mit DEC– verbunden. Bei Decodern ohne BC-Funktion kann ein Schalter zwischen weißem und schwarzem Kabel eingesetzt werden.

Falls der verwendete Decoder bereits über eine interne Pufferung verfügt, sollte CV29 Bit 2 deaktiviert sein, um eine Fehlinterpretation der Spannung als Analogsignal zu vermeiden.


Funktionsumfang

Überbrückt Spannungsaussetzer im Digital- und Analogbetrieb

Puffert Motor, Decoder und Soundmodule zuverlässig

Bis zu 2–3 Minuten Überbrückung je nach Systemlast

Kompatibel mit BC- und Nicht-BC-Decodern

Kompaktes Design für Spurweiten ab Spur 0

Einsetzbar bei Gleichspannung bis 24 V

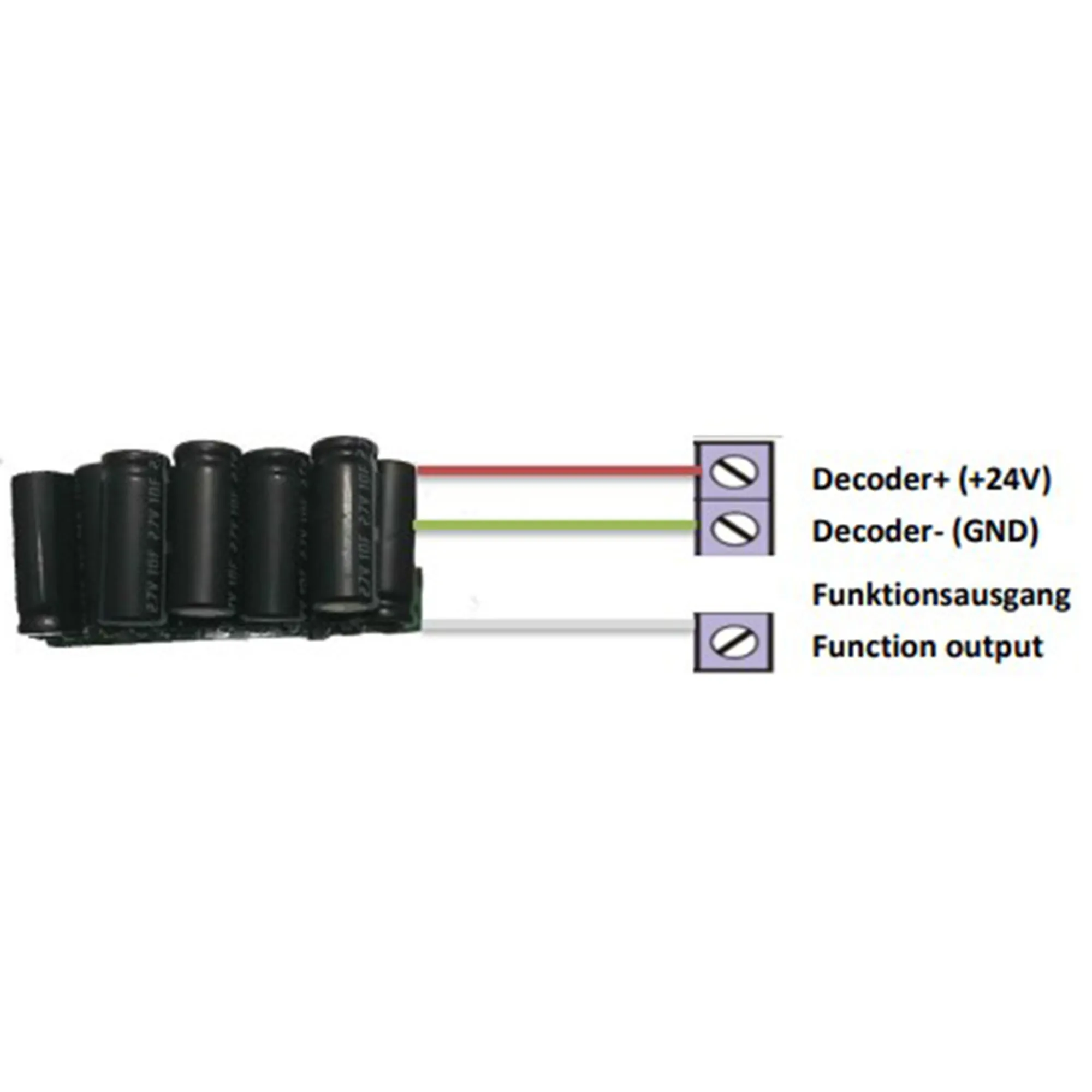

Anschlussbeispiel Decoder mit BC

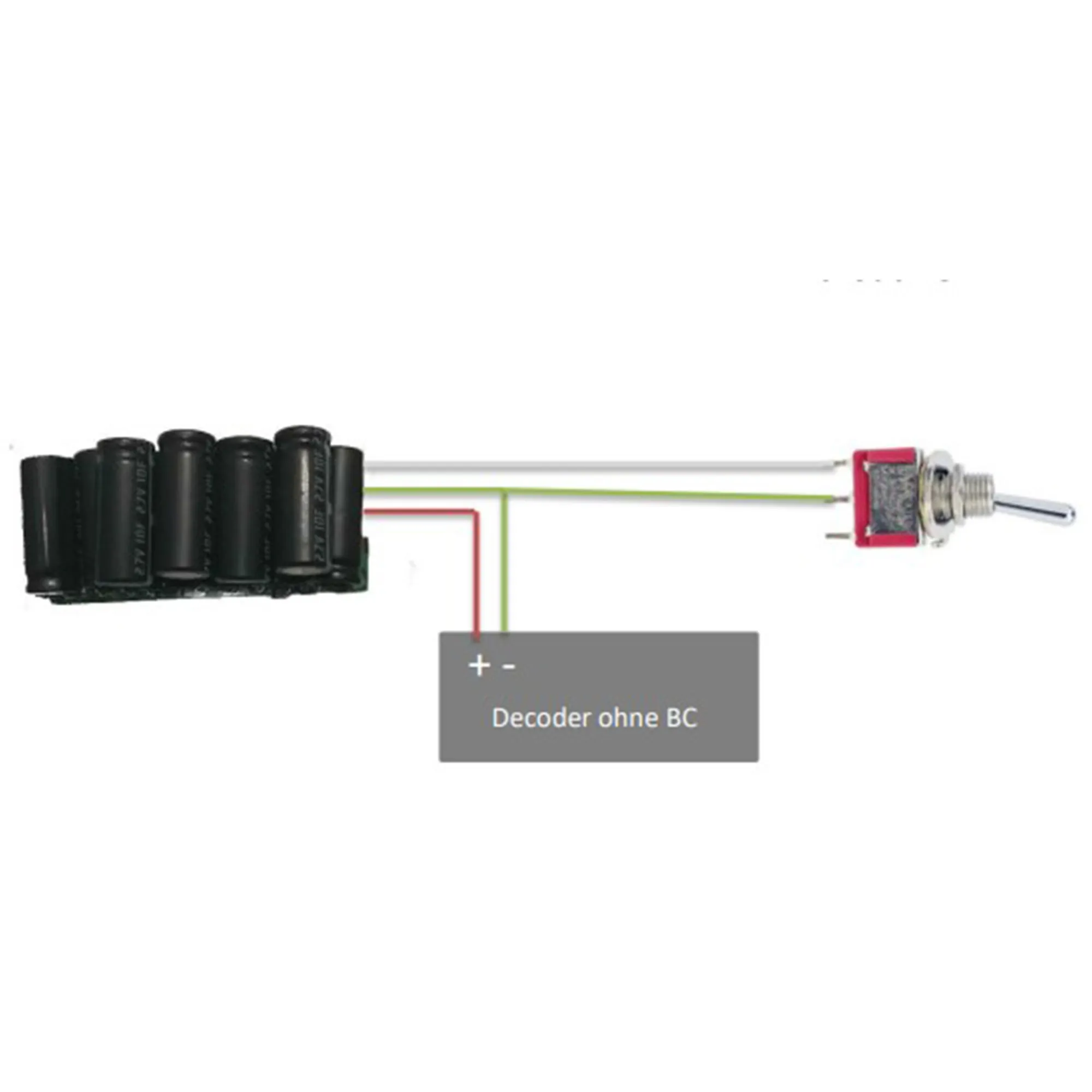

Anschlussbeispiel Decoder ohne BC



Technische Daten

Eingangsspannung: 5–24 V DC

Ladestrom: max. 400 mA bei 24 V

Ausgangsspannung: bis 22 V (vollgeladen)

Stromabgabe: maximal 3 A

Temperaturbereich: –20 °C bis +65 °C

Abmessungen: 2,7 × 6 × 3,5 cm (L × B × H)

Konformität: RCN-530 (RailCommunity)

Hinweise zur Anwendung

Nur in trockener Umgebung einsetzen. Bei Umgebungstemperaturen unter 0 °C ist das Gerät vor Inbetriebnahme in einem warmen Raum zu lagern, um Feuchtigkeitsbildung durch Kondensation zu verhindern.

Einige Funktionen erfordern aktuelle Decoder-Firmware – prüfen Sie ggf. auf verfügbare Updates.

Lieferumfang:
maXiCap Pufferbaustein, Bedienungsanleitung

Hersteller im Auftrag von ML-Train:
micron-dynamics, Marius Dege
(WEEE: DE69511296)
