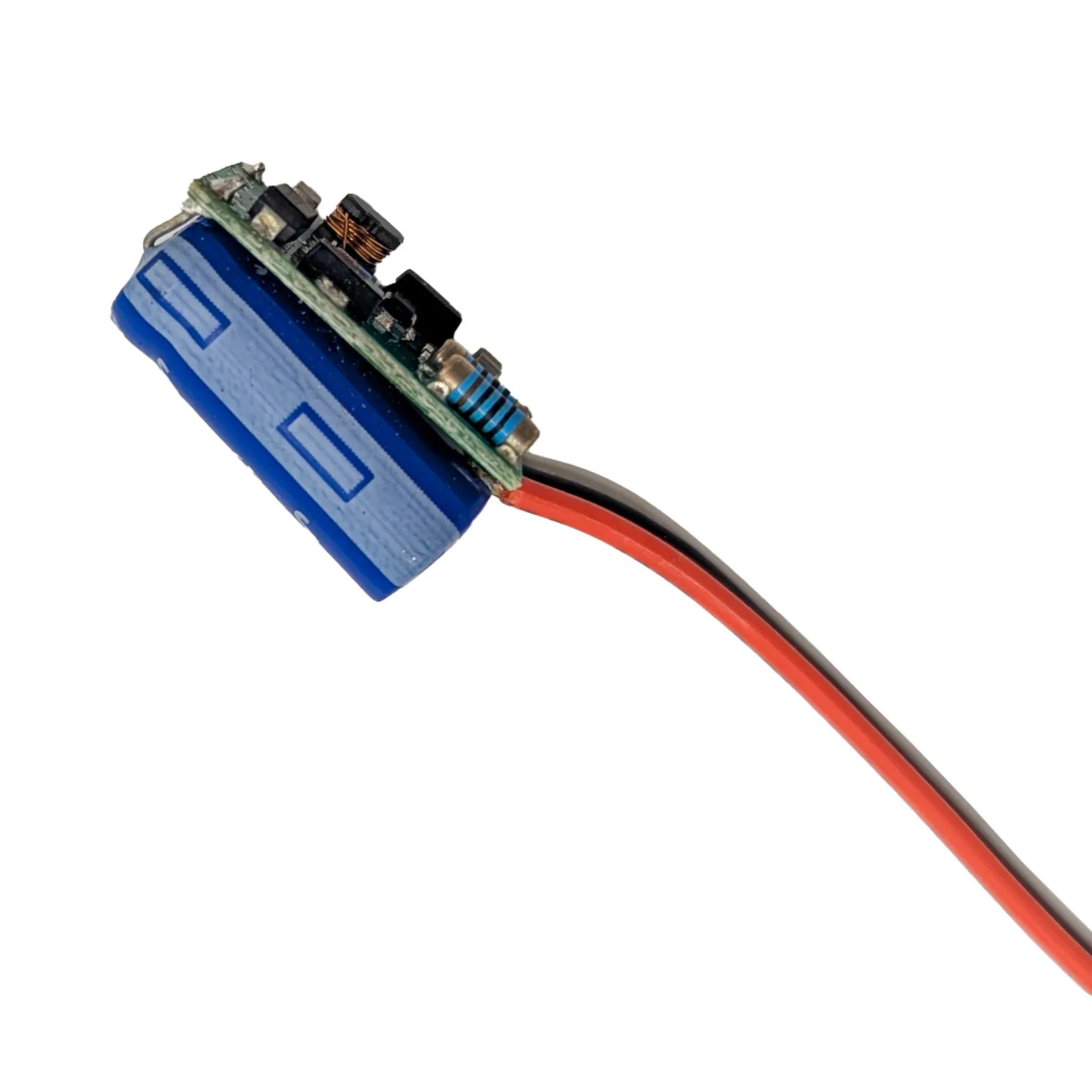

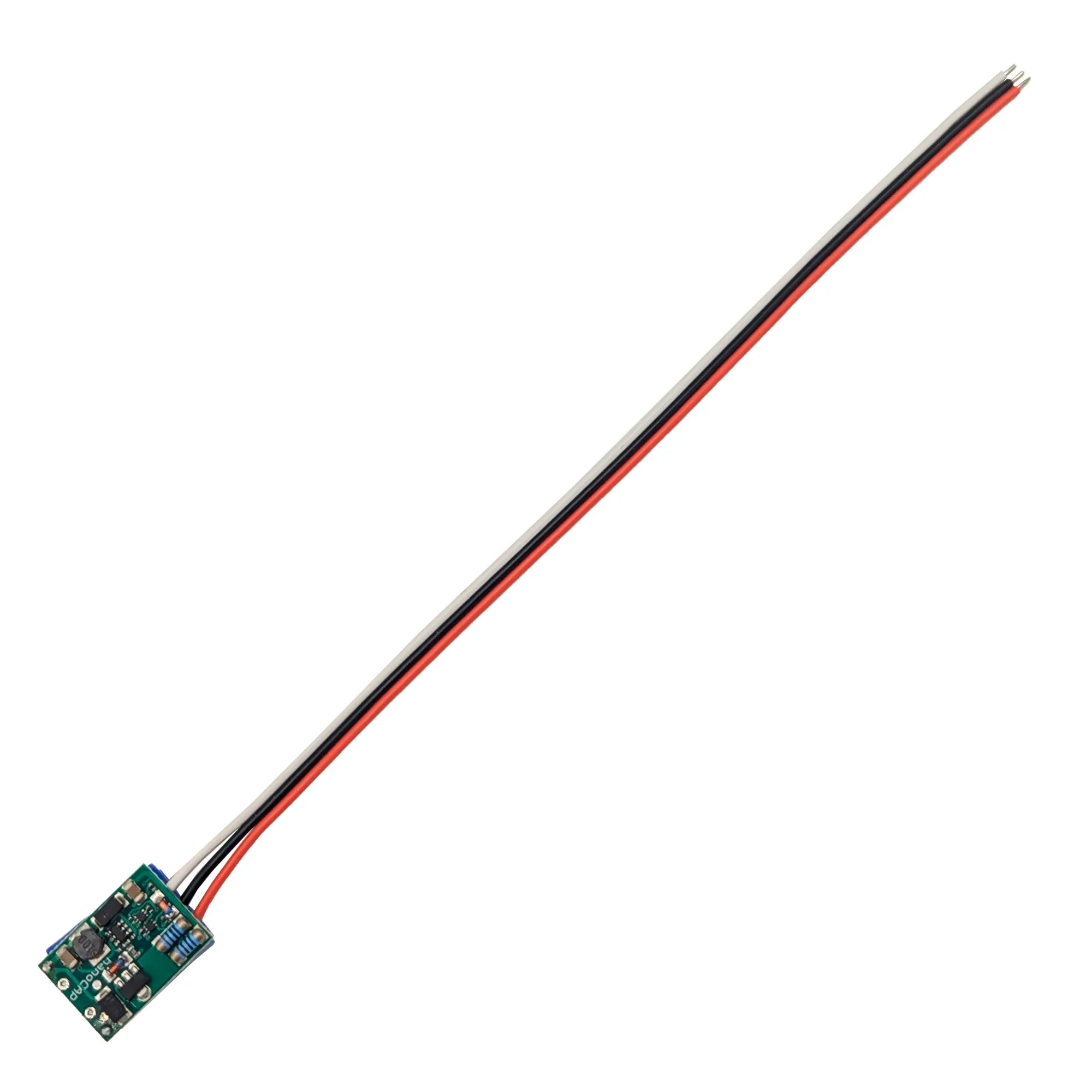

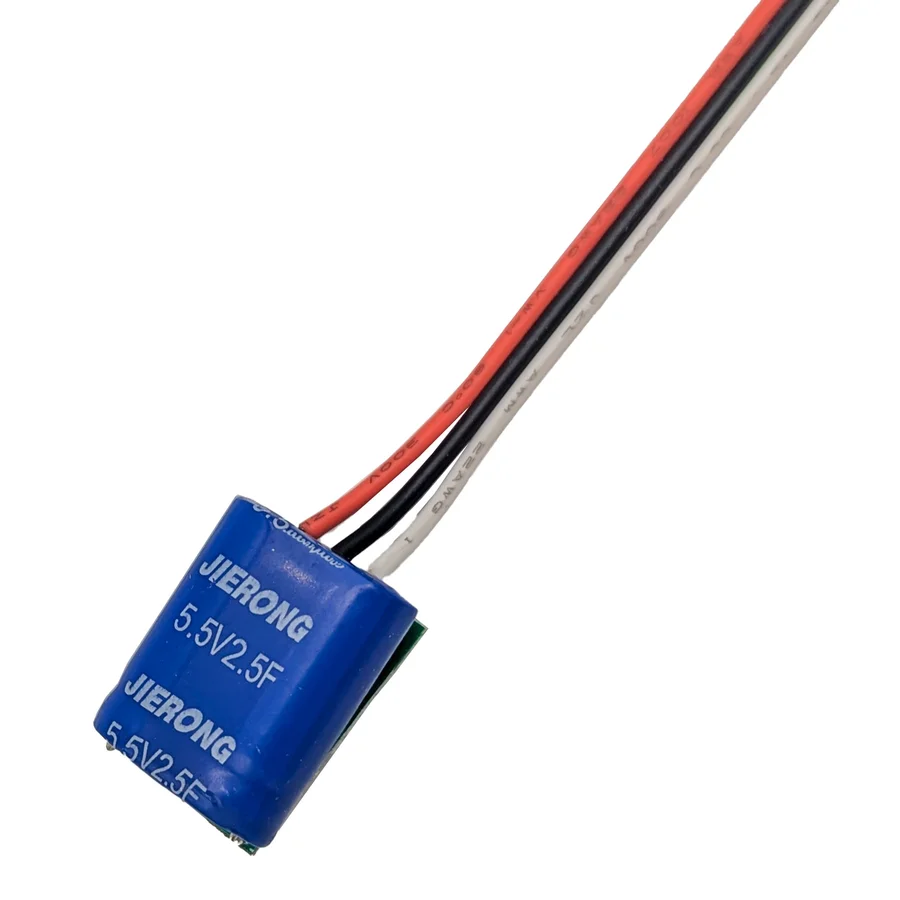

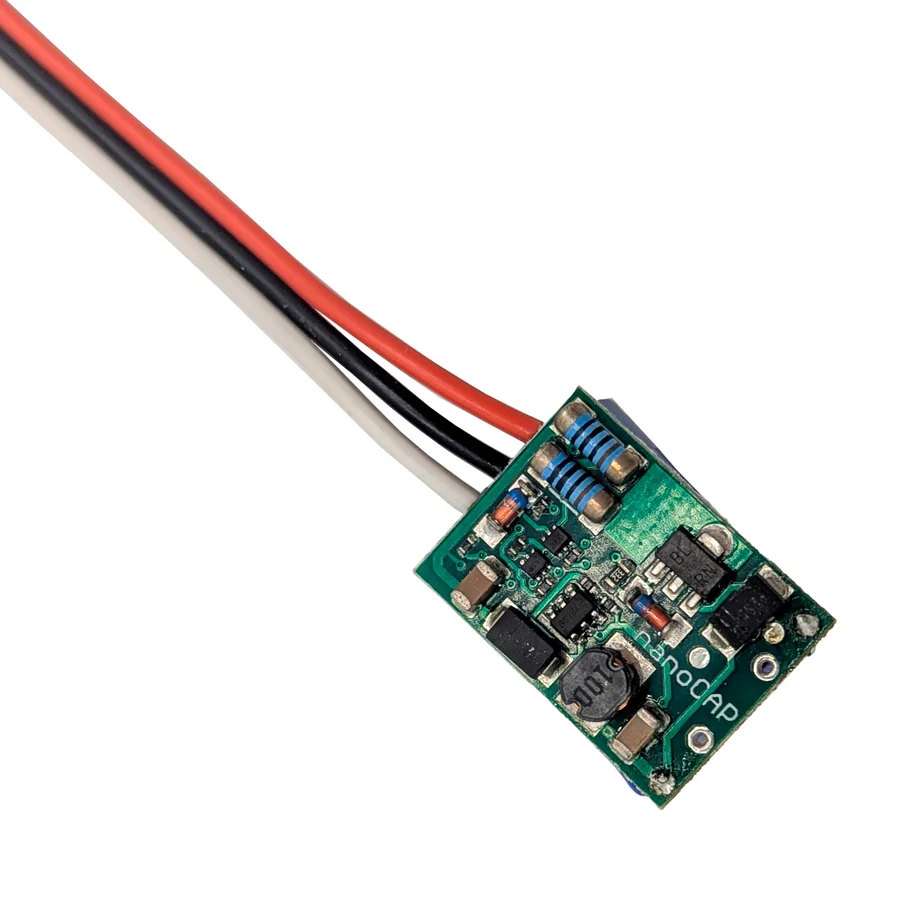

nanoCap Spannungspuffer Powercap ML-Train 88200123

Zuverlässigkeit in jeder Situation: Keine Unterbrechungen mehr auf Ihrer Modellbahnanlage, selbst auf komplexen oder stromlosen Strecken.

Nahtlose Integration: Passt perfekt zu fast jeder Modellbahn, dank seiner super kleinen Bauweise.

Einfache Installation: Der Einbau des nanoCap ist durch die klaren Anschlussmöglichkeiten und die detaillierte Anleitung problemlos.

Erweiterte Modellbahn-Performance: Unterstützt eine kontinuierliche und störungsfreie Fahrt sowie Soundwiedergabe.

Langlebigkeit und Effizienz: Entwickelt, um dauerhaft und effizient in Ihrer Modellbahnumgebung zu funktionieren.


Funktionsumfang:
Der miniCap (Powercap) ist speziell entwickelt, um kurzzeitige Stromunterbrechungen bei Modellbahnlokomotiven zu überbrücken oder Geräusche zu puffern. Während einer Unterbrechung versorgt der Puffer Motor und Decoder, sodass die Lok mit der eingestellten Geschwindigkeit weiterfährt, ohne von stromlosen Streckenabschnitten beeinträchtigt zu werden.

Der Puffer ist ebenfalls ideal für Soundmodule im Analogbetrieb geeignet, sowohl für Standgeräusche im Stillstand als auch für Fahrgeräusche im Betrieb mit Decoder.

Je nach Ladezustand und Last kann der miniCap den Decoder für 1-2 Minuten puffern und selbst größere stromlose Bereiche überbrücken.

Dank seiner kompakten Bauweise ist er optimal für Großbahnen von Spur 0 bis Spur G einsetzbar.


Anschluss
Der Puffer ist mit allen gängigen Decodern kompatibel. Besonders einfach gestaltet sich der Anschluss an die Decoder der DRIVE-Serie sowie an die Funktionsdecoder von ML-Train. Das weiße Kabel kann an einen beliebigen Ausgang angeschlossen werden, wobei die BC-Funktion in der Sonderfunktion aktiviert werden muss.

Beispiel: Anschluss des Puffers an A1 ➔ CV123 = 20. Für Fremddecoder sind die entsprechenden Einstellungen dem Handbuch des jeweiligen Herstellers zu entnehmen.

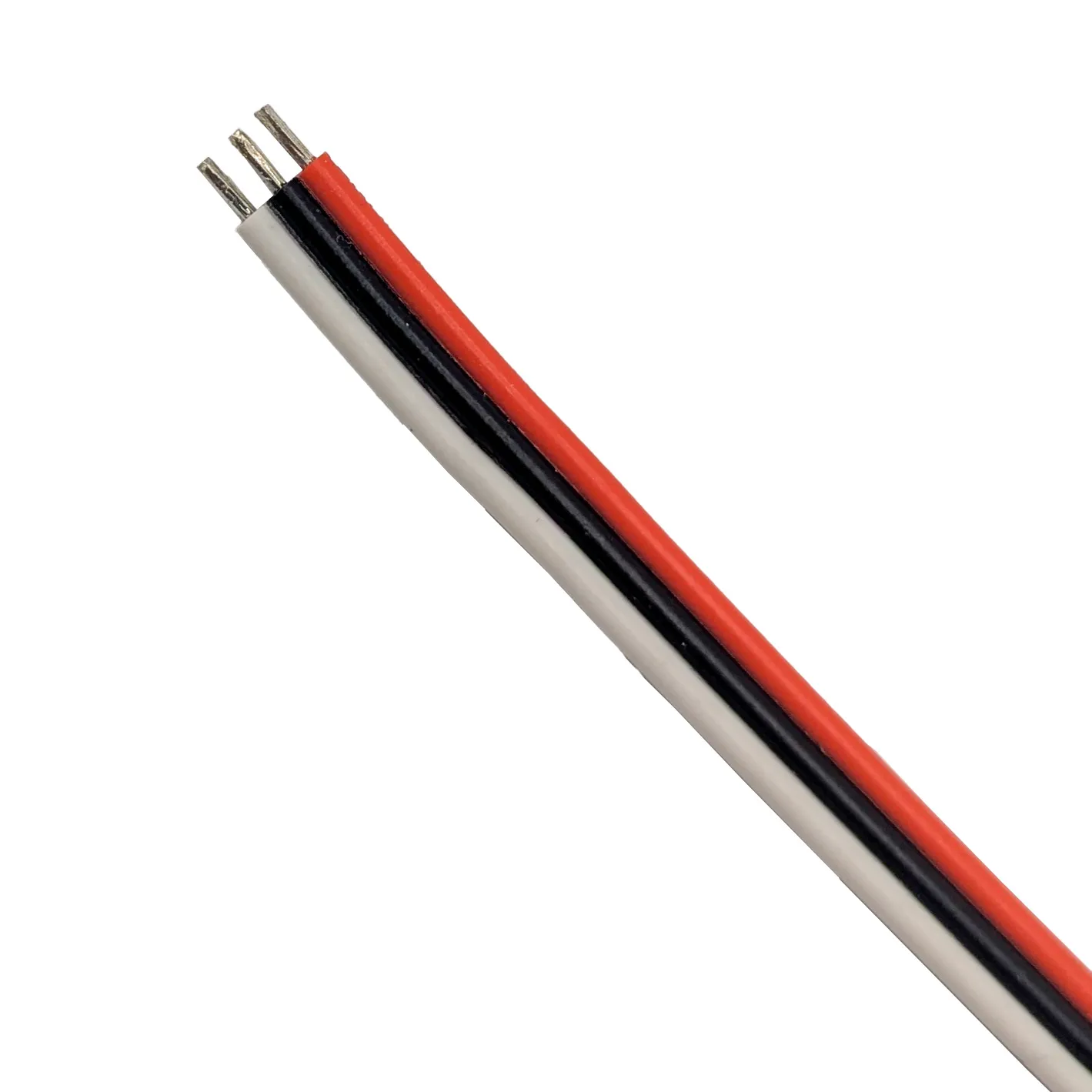

Rotes Kabel: Anschließen an DEC+.
Grünes oder schwarzes Kabel: Anschließen an DEC-.

Wenn ein Puffer eingebaut ist, sollte im Decoder CV29 Bit 2 = 0 gesetzt werden, damit der Decoder die Puffer-Spannung nicht als Analogstrom interpretiert.

Bei Decodern ohne BC-Unterstützung kann alternativ ein Schalter zwischen dem weißen und schwarzen Kabel installiert werden (für Fremddecoder).

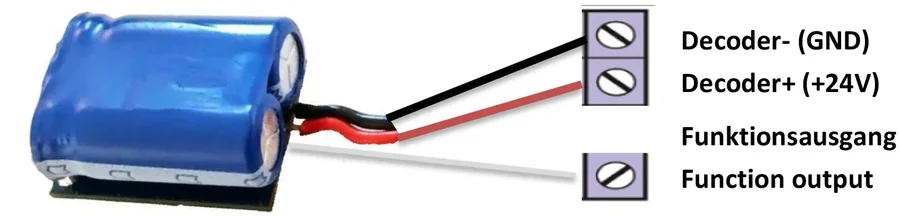

Anschluss an Decoder mit BC

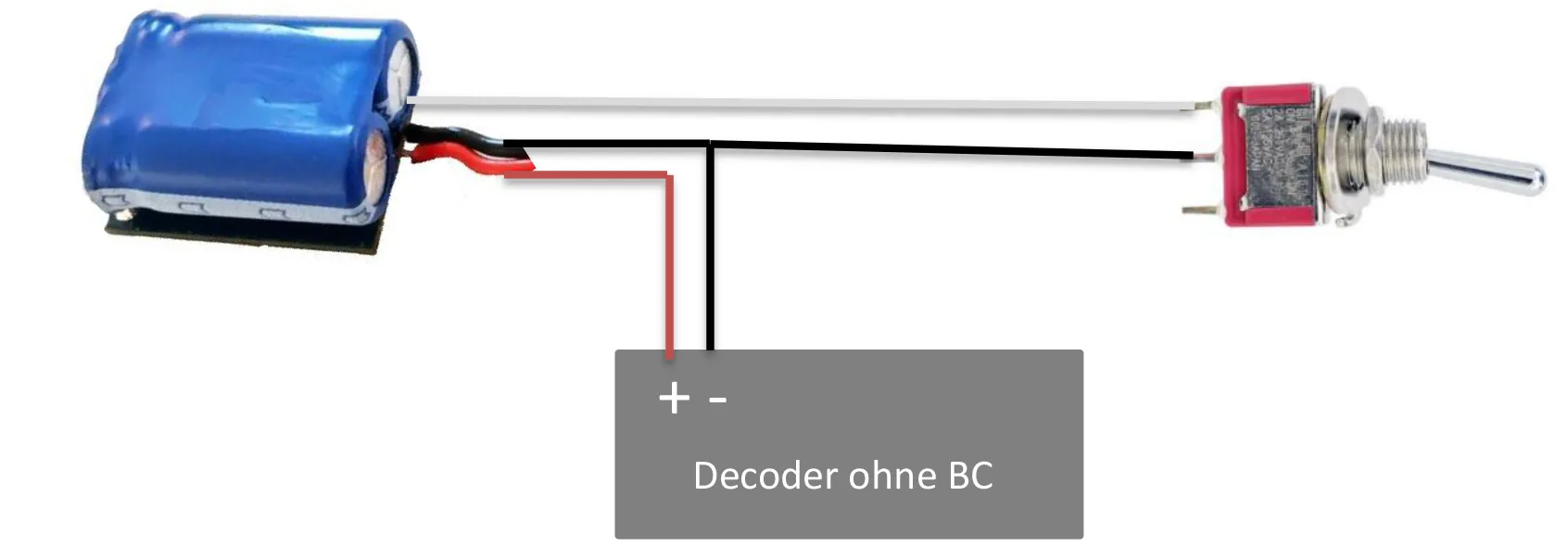

Anschluss an Decoder ohne BC




Technische Daten

Spannung: 5 - 24 V (DC)

Stromaufnahme: 300 mA (bei 24 V Gleisspannung)

Maximaler Ausgangsspannung: 10 V

Maximale Stromabgabe: 1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L1,5 x B2,2 x H1,5 cm

nanoCap	microCap	miniCap	maXiCap
88200123	88200124	88201017	88201016
25x17x15	25x35x15	3x 7x24x30	27x60x35
Ladestrom 0,1A	Ladestrom 0,2A	Ladestrom 0,3A	Ladestrom 0,4A
Laststrom 0,3A	Laststrom 1A	Laststrom 2A	Laststrom 3A
Ausgangsspannung 10V	Ausgangsspannung 18V	Ausgangsspannung 20V	Ausgangsspannung 24V
Pufferzeit ca. 4-6 sek.	Pufferzeit ca. 6-10 sek.	Pufferzeit 1.5 min.	Pufferzeit ca. 3 min.
kleine 1 mot. Loks und Feldbahnloks mit Licht	1-2 mot. Loks kurze Zeit mit Licht.	1-2 mot. Lok mit mittlerer Last Zubehör wie Verdampfer o.a.	2-4 mot. Lok mit viel Zubehör oder sehr hohem Eigenstromverbrauch oder großer Last
