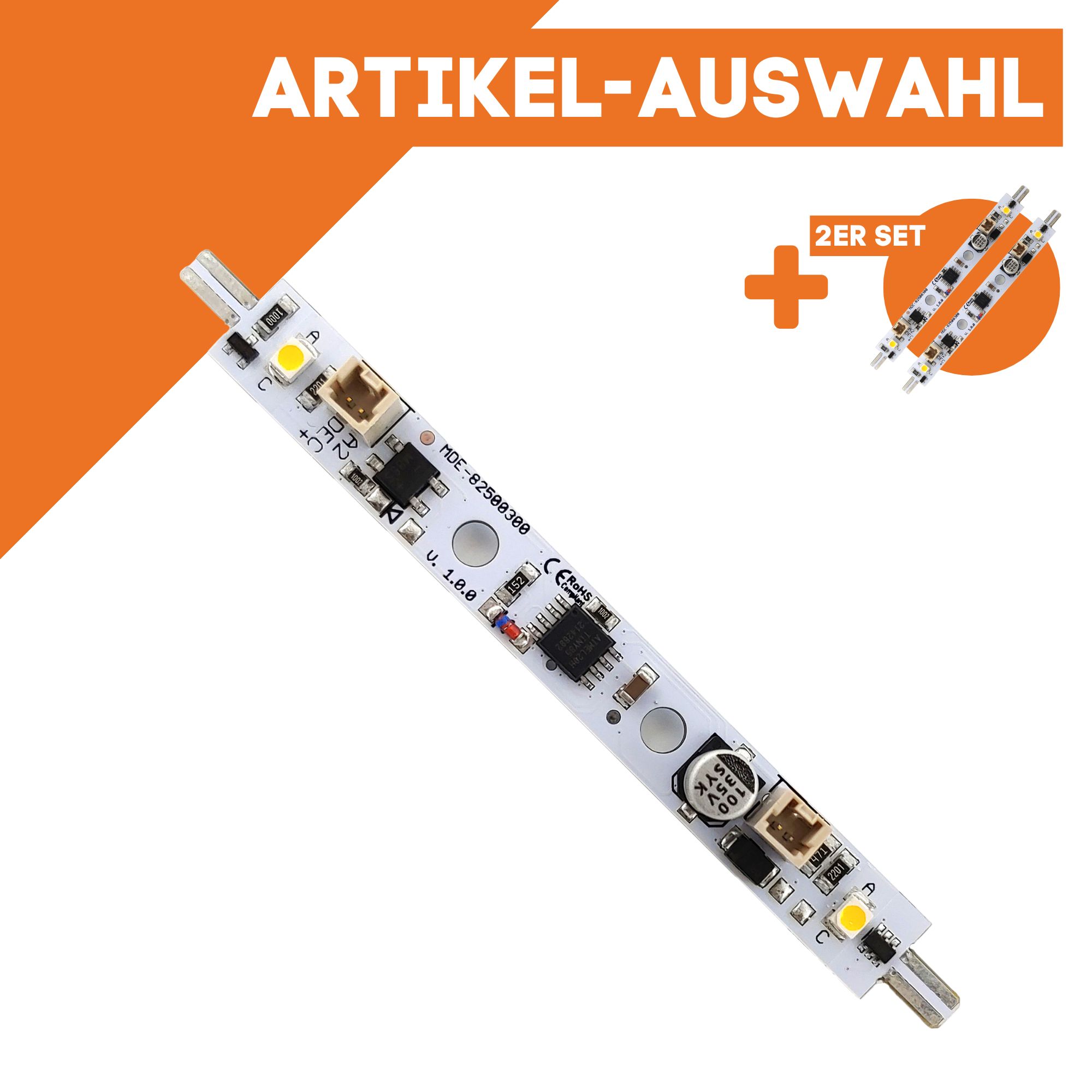

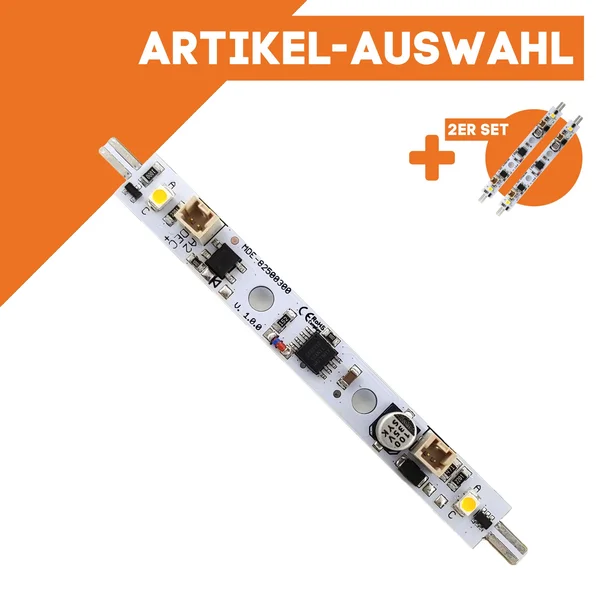

Lichtleiste digital/analog Personenwagen-Beleuchtung ML-Train

Mit der digitalen Lichtleiste von ML-Train können Sie Wagen und Gebäude realistisch und zuverlässig mit einer Innenbeleuchtung ausstatten. Der Betrieb ist sowohl analog als auch digital problemlos möglich.

Das praktische Plug & Play-System erlaubt eine schnelle Montage über Randverbinderstecker. Jede Leiste ist 100 mm lang und kann bei größeren Wagen unkompliziert hintereinandergeschaltet werden. Für komplette Beleuchtungslösungen bieten wir zudem zwei Sets für kurze und lange Wagen an: ML-Train 83201027 und 83201028.

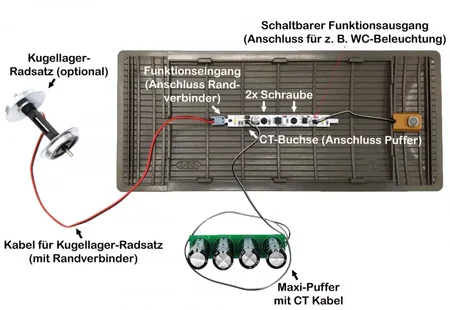

Die eingebaute Elektronik verfügt über eine Anti-Flacker-Pufferung, die die Spannung für 1–2 Sekunden stabilisiert. Über den CT-Anschluss auf der Platine kann zusätzlich ein Langzeitpuffer wie der ML-Train 88201015 angeschlossen werden, wodurch die Beleuchtung auch beim Halt oder beim Überfahren von Weichen bis zu 15 Sekunden erhalten bleibt.

Darüber hinaus ist die Lichtleiste mit einem zusätzlichen Funktionsausgang ausgestattet (Mini-CT Buchse A2 – DEC+). Hier können Sie zum Beispiel eine Schlussbeleuchtung (ML-Train 83801007) anschließen oder weitere analoge Lichtleisten wie ML-Train 83201021 oder 83801004 verbinden.

Für diese Kombination muss der Funktionsausgang die gleiche Schaltbefehladresse bekommen wie die Lichtleiste. Zum Beispiel CV 120 und 125 auf den Wert „0“ für das schalten mit der Lichttaste.

Beim Digitalbetrieb mit Puffer muss zwingend CV29 = 2 gesetzt werden.


Funktionen im Überblick

Digital- und Analogbetrieb möglich

Funktionsausgang mit 0,1 A

2 LEDs integriert

Ausgänge rausgeführt

LEDs dimmbar

dauerhaft an/aus

gepuffert (anti-flacker)

Weichenadresse (bis 255) schaltbar

Funktionstasten frei belegbar F0 - F28

Zufallsgenerator (bspw. Toilettenlicht, Fernseher, Feuer)

8 Bedingungen je Ausgäng wählbar (dauerhaft, nur bei Fahrt, nur vorwärts, etc.)

11 Lichtmuster verfügbar (Neon, Neon defekt, div. blinken, Petroleum, uvm.)

Per Lokadresse (F-Taste) oder Weichenadresse schaltbar

Steuern, CV lesen/schreiben mit jeder DCC-Zentrale möglich

Technische Daten

Funktionsausgang mit 0,1 A

gepuffert (anti-flacker) 1-2 Sekunden

Abmaße Platine 10 x 1 x 0,9 cm

Spannung: 5-26 V DC/DCC, 5-18 V AC

Max. Funktionsstrom: A1 (LED auf der Platine) = 0,1 A; A2 (Mini-CT Buchse A2 - Dec+) = 0,1 A

Max. Gesamtstrom: 1 A

Viele Sonder- und Zeitfunktionen einstellbar

Bitte beachten Sie, dass, laut EMV-Gesetz, der Baustein nur innerhalb von Produkten betrieben werden darf, die das CE-Zeichen tragen.


Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
