Welche LED Lichtleiste eignet sich am besten für Spur G Wagen?
Die richtige Beleuchtung haucht Ihrer Gartenbahn erst echtes Leben ein, besonders bei Dämmerungsfahrten. Doch welche LED Lichtleiste eignet sich am besten für Spur G Wagen wie die von LGB? Die Auswahl reicht von einfachen analogen Modellen bis hin zu hochmodernen digitalen Lichtleisten mit integrierten Decodern. Dabei spielen Faktoren wie die Wagenlänge, die Stromversorgung über Schleifer oder Radsätze und die flackerfreie Pufferung eine entscheidende Rolle. In diesem Ratgeber erfahren Sie alles über die technischen Unterschiede, die Montage und wie Sie typische Fehler bei der Verkabelung vermeiden. Ob Sie eine Zugspitzbahn nachrüsten oder lange Personenwagen beleuchten möchten – wir zeigen Ihnen, worauf es bei Helligkeit, Dimmbarkeit und dem Schutz Ihrer Ausgänge ankommt.
Grundlagen der Innenbeleuchtung für Gartenbahn-Wagen

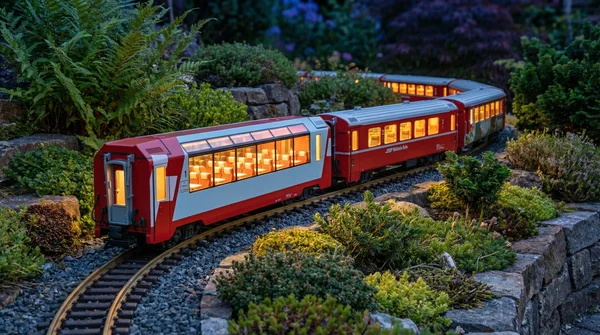

Der Betrieb einer Gartenbahn entfaltet seine besondere Faszination oft in den Abendstunden oder bei dämmerigem Licht. Damit Ihre Personenwagen in der Außenanlage authentisch zur Geltung kommen, ist eine hochwertige Innenbeleuchtung unerlässlich. Dabei geht es nicht nur um die reine Helligkeit, sondern um eine technische Umsetzung, die den spezifischen Anforderungen der Spur G gerecht wird. Witterungseinflüsse, Spannungsstabilität und eine flackerfreie Stromaufnahme sind Faktoren, die bei der Auswahl der Komponenten eine entscheidende Rolle spielen.
Welche LED Lichtleiste eignet sich am besten für Spur G Wagen?
Bei der Beantwortung der Frage, welche LED Lichtleiste eignet sich am besten für Spur G Wagen, müssen wir zwischen Standardlösungen und spezialisierten Entwicklungen unterscheiden. Für den anspruchsvollen Gartenbetrieb haben sich LED-Leisten mit integrierter Spannungsregelung und Pufferkondensatoren als Standard etabliert. Im Gegensatz zu einfachen Glühbirnen bieten LEDs eine deutlich geringere Stromaufnahme und eine minimale Wärmeentwicklung, was das Material der Bausatz-Wagen schont.
Eine ideale Lichtleiste für die Spur G sollte über eine warmweiße Farbtemperatur verfügen, um eine realistische Atmosphäre zu schaffen. Technisch gesehen ist eine integrierte SUSI-Schnittstelle oder die Kompatibilität mit DCC-Decodern von Vorteil, wenn Sie die Beleuchtung digital schalten oder dimmen möchten. Bei ML-Train legen wir Wert darauf, dass unsere Eigenentwicklungen nicht nur hell leuchten, sondern durch eine gleichmäßige Lichtverteilung bestechen, die den gesamten Innenraum des Wagens ohne Schattenbildung ausleuchtet.
Technische Anforderungen im Außenbereich
Im Gartenbetrieb sind die technischen Komponenten extremen Bedingungen ausgesetzt. Feuchtigkeit, Temperaturschwankungen und Verschmutzungen auf den Gleisen beeinflussen die Stromleitung. Eine einfache LED-Leiste ohne entsprechende Schutzbeschaltung würde bei kurzen Kontaktunterbrechungen sofort flackern. Daher setzen wir auf Elektronik-Entwicklungen, die über ausreichende Speicherkapazitäten verfügen, um diese Mikrounterbrechungen zu überbrücken.
Die Wahl der richtigen Lichtleiste hängt zudem von der Länge des Wagens ab. Für kurze Zweiachser genügen oft kompakte Einheiten, während lange Schnellzugwagen Leisten mit einer Länge von 200 mm bis 300 mm benötigen. Unsere Systeme sind oft modular aufgebaut oder lassen sich an markierten Stellen kürzen, um eine perfekte Passgenauigkeit zu gewährleisten.
Stromabnahme und Leitfähigkeit
Die beste Lichtleiste nützt wenig, wenn die Stromzufuhr von den Schienen unzuverlässig ist. Wir empfehlen hierbei die Verwendung von kugelgelagerten Radsätzen mit integrierter Stromabnahme. Diese minimieren den Rollwiderstand und maximieren die Kontaktfläche. In Kombination mit unseren vernickelten Gleissystemen, die eine exzellente Leitfähigkeit aufweisen und kaum oxidieren, erreichen Sie eine Lichtqualität, die auch bei langsamer Fahrt absolut stabil bleibt.
Digitaltechnik und Steuerung
In der modernen Digitaltechnik (DCC) ist die Innenbeleuchtung mehr als nur ein „An-Aus“-Zustand. Durch den Einsatz von Funktionsdecodern oder die direkte Anbindung an einen Drive-M Sounddecoder lassen sich verschiedene Szenarien realisieren. Denken Sie an ein sanftes Auf- und Abblenden beim Einschalten oder an eine flackernde Neonröhren-Simulation für modernere Epochen. Auch die Helligkeit sollte individuell justierbar sein, da eine zu grelle Beleuchtung in der Dunkelheit unnatürlich wirkt und die Details der Inneneinrichtung überstrahlt.
Installation und Wartung
Die Montage einer Innenbeleuchtung in Bausatz-Wagen ist auch für Einsteiger im Bereich der Gartenbahn gut umsetzbar. Unsere Video-Tutorials führen Sie Schritt für Schritt durch den Einbau – von der korrekten Verkabelung der Radschleifer bis hin zur fachgerechten Befestigung der Lichtleiste unter dem Wagendach. Wichtig ist hierbei die Verwendung von hochwertigen Kabeln und Steckverbindungen, die auch nach Jahren im Außeneinsatz nicht spröde werden oder korrodieren.
Ein wesentlicher Vorteil unserer Eigenentwicklungen ist die Reparierbarkeit. Sollte nach langjährigem Betrieb eine Komponente ausfallen, müssen Sie nicht das gesamte System entsorgen. Als inhabergeführter Fachbetrieb halten wir die passenden Ersatzteile bereit und unterstützen Sie mit technischer Expertise.
Zusammenfassung der Auswahlkriterien
Wenn Sie vor der Entscheidung stehen, Ihre Flotte auszurüsten, sollten Sie folgende Punkte beachten:
- Spannungsbereich: Ist die Leiste für den Betrieb mit analogen Trafos und digitalen Zentralen (bis 24V) ausgelegt?
- Pufferung: Verfügt die Elektronik über Kondensatoren zur Vermeidung von Flackereffekten?
- Lichtfarbe: Entspricht das Warmweiß dem nostalgischen Vorbild oder wird ein kaltweißes Licht für moderne Fahrzeuge benötigt?
- Einbaumaße: Passt die Länge der Lichtleiste in den vorgesehenen Wagen, ohne die Inneneinrichtung zu blockieren?
Bei ML-Train finden Sie Lösungen, die speziell für diese Anforderungen entwickelt wurden. Unsere Produkte "Made in Germany" stehen für Langlebigkeit und technische Präzision, damit Ihre Gartenbahn auch bei Nacht ein beeindruckendes Bild abgibt.
Für eine detaillierte Anleitung zum Einbau und zur Konfiguration Ihrer Wagenbeleuchtung besuchen Sie bitte unseren YouTube-Kanal. Dort zeigen wir Ihnen in umfangreichen Tutorials, wie Sie die maximale Performance aus Ihrer Elektronik herausholen.
Passende Produkte entdecken
ULL-Lichtleiste Erweiterung 38 cm für lange Personenwagen der Spur G
LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen
Beleuchtungs-Set digital für lange Wagen Spur-G
Digitales Beleuchtungs-Set mit Speichen-Radsatz lange Wagen Spur-G
Digitales Beleuchtungs-Set mit Speichen-Radsatz kurze Wagen Spur-G
LED Beleuchtungs-Set mit Speichen-Radsatz für Wagen Spur-G
Einbau-Tipps und technische Besonderheiten
Die Wahl der richtigen Lichtquelle entscheidet über die Atmosphäre Ihrer Gartenbahn bei Dämmerung. Wer eine hochwertige Waggonbeleuchtung realisieren möchte, steht oft vor technischen Hürden. Moderne LED-Technik bietet hier enorme Vorteile gegenüber alten Glühlampen. Sie verbraucht weniger Strom und entwickelt kaum Wärme im Gehäuse. Besonders bei langen Personenwagen der Spur G sorgt eine gleichmäßige Ausleuchtung für ein realistisches Zugbild.
Der Einbau erfordert Präzision und das richtige Verständnis der Elektronik. Viele Einsteiger möchten ihre Lok- und Wagenteile mit moderner Beleuchtung aufwerten. Dabei spielen die mechanische Befestigung und die elektrische Anbindung eine zentrale Rolle. Ein fester Sitz der Leiste verhindert Klappern während der Fahrt über unebene Gleisabschnitte im Außenbereich. Wir empfehlen stets den Einsatz von witterungsbeständigen Komponenten für den dauerhaften Gartenbetrieb.
Oftmals reicht ein einfaches Einkleben der Leisten nicht aus. Die Kabelführung muss so geplant werden, dass sie die Beweglichkeit der Drehgestelle nicht einschränkt. Achten Sie beim Verlegen der Leitungen auf ausreichend Spielraum in den Kurven. Hochwertige Kabel, Stecker und Buchsen garantieren hier eine langlebige Verbindung zwischen den Waggons. Saubere Lötstellen sind die Grundvoraussetzung für einen störungsfreien Betrieb über viele Jahre.
Anschlussregeln für digitale Lichtleisten
Digitale Lichtleisten verfügen über integrierte Decoder, die weit mehr als nur das Ein- und Ausschalten ermöglichen. Diese Bausteine verarbeiten das DCC-Signal direkt vom Gleis. Viele Anwender machen den Fehler, sich auf veraltete Schaltpläne aus der Analogzeit zu verlassen. Moderne Platinen nutzen oft spezifische Ausgänge für Sonderfunktionen wie eine Zugschlussbeleuchtung oder eine separate WC-Beleuchtung. Wer eine Innenbeleuchtung nachrüsten möchte, muss die Belegung der Funktionsausgänge genau prüfen.
Ein häufiger Fehler liegt in der Verwechslung der Polarität am Decodereingang. Zwar sind die meisten Module gegen Verpolung geschützt, dennoch bleibt die Funktion bei falschem Anschluss aus. Nutzen Sie für die Programmierung der Lichteffekte eine Zentrale, die CV-Werte zuverlässig auslesen kann. Dies erleichtert die individuelle Anpassung der Helligkeit an die jeweilige Tageszeit erheblich. So vermeiden Sie ein unnatürliches Überstrahlen der Fenster in der Dunkelheit.
Die Integration in bestehende Digitalsysteme erfordert zudem eine klare Adressvergabe. Jede Lichtleiste kann wie eine Lokomotive eine eigene Adresse erhalten. Alternativ schalten Sie ganze Wagengruppen über eine gemeinsame Funktionsadresse. Wenn Sie weitere Funktionsdekoder und Servodecoder im Zugverband nutzen, koordinieren Sie die Befehle sorgfältig. Dies verhindert ungewollte Schaltvorgänge beim Steuern anderer Zugfunktionen.
Achten Sie auf die maximale Strombelastbarkeit der Ausgänge. Digitale Leisten bieten oft Zusatzanschlüsse für externe Verbraucher. Überlasten Sie diese Ausgänge nicht durch zu viele parallel geschaltete LED Leuchtmittel. Ein Blick in das technische Datenblatt bewahrt die empfindliche Elektronik vor dauerhaften Schäden durch Überhitzung. Wir setzen bei unseren Entwicklungen auf robuste Bauteile, die auch Lastspitzen im Anlagenbetrieb abfangen.
Kapazitäten bei Wagen-Erweiterungen berechnen
In der Spur G sind lange Züge mit mehreren beleuchteten Wagen der Standard. Oft versorgt eine digitale Hauptleiste weitere passive Erweiterungsmodule in angehängten Waggons mit. Hierbei stößt die integrierte Pufferung bei unzureichender Planung schnell an ihre Grenzen. Der Pufferkondensator dient dazu, kurze Stromunterbrechungen durch verschmutzte Schienen zu überbrücken. Je mehr LEDs angeschlossen sind, desto schneller entlädt sich dieser Energiespeicher.
Die Berechnung der benötigten Kapazität ist für ein flackerfreies Bild essenziell. Addieren Sie die Stromaufnahme aller angeschlossenen LED-Segmente im gesamten Zugverband. Ein einzelner Wagen verbraucht nur wenige Milliampere, doch in der Summe entstehen relevante Lasten. Wenn die Pufferzeit unter eine halbe Sekunde sinkt, wird das Flackern bei Weichenüberfahrten sichtbar. In solchen Fällen ist der Einbau zusätzlicher Stützkondensatoren in den Erweiterungswagen ratsam.
Besonders bei langsamen Rangierfahrten oder im Pendelbetrieb macht sich eine schwache Pufferung bemerkbar. Die Elektronik muss auch bei geringer Gleisspannung stabil arbeiten. Prüfen Sie vorab, ob die Zuleitungen zwischen den Wagen einen ausreichenden Querschnitt aufweisen. Zu dünne Kabel verursachen einen Spannungsabfall, der die Leuchtkraft am Ende des Zuges mindert. Verwenden Sie daher immer hochwertige Steckverbindungen mit geringem Übergangswiderstand.
Berücksichtigen Sie bei der Erweiterung auch die thermische Last innerhalb der Gehäuse. Obwohl LEDs effizient arbeiten, erzeugen die Vorwiderstände oder Spannungsregler bei hoher Last Abwärme. Eine gute Luftzirkulation im Inneren der Bausatz-Wagen schützt die Kunststoffteile vor Verformungen. Platzieren Sie die Elektronikbausteine idealerweise so, dass sie keinen direkten Kontakt zu den Fensterscheiben haben. So bleibt Ihre Anlage technisch zuverlässig und optisch in bestem Zustand.
Weitere Empfehlungen
Doppelspeichenradsatz (2 Stück) mit Stromführung Train Line
Beleuchtungs-Set digital für lange Wagen Spur-G
ULL-Lichtleiste 38 cm digital für lange Personenwagen der Spur G
Digitales Beleuchtungs-Set mit Speichen-Radsatz lange Wagen Spur-G
Digitales Beleuchtungs-Set mit Speichen-Radsatz kurze Wagen Spur-G
Doppelspeichenradsatz (2 Stück) Train Line Achsen
Fehlersuche und Schutz der Elektronik
Die Installation einer hochwertigen Gartenbahn Licht Technik erfordert Präzision. Elektronische Bauteile in der Spur G reagieren empfindlich auf Fehlströme oder falsche Anschlusswerte. Eine sorgfältige Fehlersuche schützt Ihre Investition vor dauerhaften Schäden. Wir unterstützen Sie dabei, typische Fehlerquellen systematisch auszuschließen.
Oft liegt die Ursache für technische Probleme in der Verkabelung. Prüfen Sie zunächst alle Verbindungen auf festen Sitz und korrekte Polung. Kurze Unterbrechungen führen bei Digitaldecodern schnell zu ungewolltem Verhalten. Hochwertige Kabel, Stecker und Buchsen minimieren solche Risiken im harten Außenbetrieb.
In der Gartenbahn-Praxis treten Belastungen durch Feuchtigkeit und Temperaturschwankungen auf. Diese Faktoren beeinflussen die Leitfähigkeit der Kontakte. Eine regelmäßige Wartung der Stromabnehmer an den Achsen ist daher unerlässlich. Nur eine saubere Spannungsversorgung garantiert die Funktion Ihrer Elektronikmodule.
Überlastung der Funktionsausgänge vermeiden
Moderne Digitaldecoder verfügen über dedizierte Funktionsausgänge für die Beleuchtung. Diese Ausgänge wie A1 oder A2 besitzen eine definierte maximale Strombelastbarkeit. Das direkte Anschließen von großen Pufferkondensatoren ohne Ladestrombegrenzung stellt eine Gefahr dar. Im Einschaltmoment wirkt ein leerer Kondensator wie ein Kurzschluss.
Dieser enorme Ladestrom übersteigt die Kapazität der Schaltausgänge oft um das Vielfache. Die Folge ist eine thermische Überlastung der Endstufen im Decoder. Häufig brennen die winzigen Bauteile sofort durch. Verwenden Sie daher für komplexe Beleuchtungsszenarien spezielle Funktionsdekoder und Servodecoder, die für höhere Lasten ausgelegt sind.
Ein defekter Ausgang lässt sich meist nicht reparieren. Achten Sie beim Einbau eines Beleuchtungsset darauf, die Gesamtstromaufnahme aller angeschlossenen LEDs zu berechnen. Addieren Sie die Werte der einzelnen Segmente gewissenhaft. Bleiben Sie immer deutlich unter der vom Hersteller angegebenen Maximalleistung des Decoders.
Sollten Sie mehrere Wagen über eine stromführende Kupplung versorgen, steigt die Last exponentiell. In solchen Fällen ist die Nutzung von Relais oder speziellen Verstärkerschaltungen ratsam. Diese entkoppeln den Laststromkreis vom empfindlichen Steuersignal des Decoders. So bleibt Ihre Zentrale und der Decoder vor Rückströmen geschützt.
Dauerleuchten trotz Programmierung beheben
Ein häufiges Phänomen im Digitalbetrieb ist das permanente Leuchten der Wagenbeleuchtung. Trotz korrekter Adressierung und Programmierung der CV-Werte lässt sich das Licht nicht ausschalten. Oft liegt hier ein Missverständnis bei der Hardware-Wahl vor. Analoge Lichtleisten verhalten sich an Digitalausgängen anders als reine Digital-Versionen.
Prüfen Sie, ob der verwendete Ausgang am Decoder eventuell auf "Dauerstrom" konfiguriert ist. Manchmal sind Ausgänge werkseitig so belegt, dass sie direkt nach dem Einschalten der Gleisspannung aktiv sind. Schauen Sie in die Anleitung Ihres Decoders, um die entsprechende CV für die Funktionszuordnung (Mapping) anzupassen. Passende LED Leuchtmittel benötigen eine exakte Ansteuerung.
Ein weiterer Grund kann eine fehlerhafte Masseführung sein. Wenn der Rückleiter der Beleuchtung falsch angeschlossen ist, fließt der Strom über Umwege. Dies führt dazu, dass die LEDs glimmen oder voll leuchten, obwohl der Decoder den Ausgang gesperrt hat. Kontrollieren Sie, ob die Beleuchtung gegen das Gleispotenzial oder gegen den gemeinsamen Rückleiter (U+) geschaltet ist.
Sollten Sie ein SX6 SUSI-Soundmodul für alle Spur G-Loks verwenden, achten Sie auf die Synchronisation. Manchmal überschreiben Soundbefehle die Lichtfunktionen, wenn die Adressbereiche überlappen. Eine saubere Trennung der Funktionsbereiche in der Digitalzentrale löst dieses Problem meist sofort. Testen Sie den Wagen einzeln auf einem Programmiergleis, um Störungen durch andere Fahrzeuge auszuschließen.
Verwenden Sie bei der Fehlersuche ein Multimeter. Messen Sie die Spannung direkt am Ausgang des Decoders bei betätigter Funktionstaste. Fällt die Spannung nicht auf Null ab, liegt meist ein Defekt am Ausgangstransistor vor. In diesem Fall hilft nur der Austausch des Bauteils oder die Nutzung eines alternativen, noch freien Ausgangs am Decoder.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu welche LED Lichtleiste eignet sich am besten für Spur G Wagen
Funktioniert eine analoge Lichtleiste auch auf einer digitalen Anlage?
Grundsätzlich leuchten analoge Lichtleisten auch auf digitalen Gleisen, da sie die anliegende Spannung verarbeiten können. Allerdings brennen sie ohne zusätzlichen Decoder permanent unter Volllast, was zu einer starken Wärmeentwicklung und verkürzten Lebensdauer führen kann. Wir empfehlen für den Digitalbetrieb dringend die Verwendung eines 2-Kanal Licht-Dekoders oder einer speziellen Digital-Lichtleiste. Nur so behalten Sie die volle Kontrolle über die Helligkeit und können das Licht separat schalten, statt den Wagen dauerhaft zu befeuern.
Kann ich einen Widerstand dazwischen schalten, um das Licht analoger Lichtleisten zu dimmen?
Technisch ist das Vorschalten eines Widerstandes möglich, um die Stromzufuhr zu begrenzen und die Helligkeit zu reduzieren. Sie müssen jedoch die Verlustleistung des Widerstandes berechnen, da dieser die überschüssige Energie in Wärme umwandelt, was im Kunststoffgehäuse eines Wagens problematisch sein kann. Eine elegantere Lösung für den Analogbetrieb ist ein kleiner Spannungsregler oder ein Potentiometer, das für die entsprechende Last ausgelegt ist. Im Digitalbetrieb ist ein einfacher Widerstand nicht zu empfehlen, da hier das Dimmen effizient über die Pulsweitenmodulation (PWM) des Decoders gelöst werden sollte.
Kann der A1-Ausgang der digitalen Lichtleiste (Artikel 83802500) separat für eine zweite analoge Lichtleiste abgegriffen werden?
Ja, der Funktionsausgang A1 ist technisch dafür ausgelegt, weitere Verbraucher wie eine analoge Erweiterungsleiste anzusteuern. Dabei fungiert der Ausgang als geschalteter Minuspol, während der gemeinsame Pluspunkt der digitalen Leiste als Gegenpol dient. Achten Sie unbedingt darauf, dass die Gesamtstromaufnahme der angehängten Leiste die Spezifikationen des Decoders nicht überschreitet. Durch diese Verschaltung lässt sich die Helligkeit beider Waggons synchron über eine einzige Digitaladresse steuern.
Genügt der Puffer bei Pendelbetrieb für alle vier LEDs, wenn ich im zweiten Wagen der Zugspitzbahn weitere Lampen installiere?
Bei einem Zugverband mit zwei Wagen und insgesamt acht LEDs (vier pro Wagen) wird die Pufferzeit des integrierten Kondensators etwa halbiert. Im Pendelbetrieb, besonders bei kurzen stromlosen Abschnitten vor den Haltepunkten, kann dies zu einer sichtbaren Verdunkelung führen. Wir empfehlen für dieses Szenario die Installation eines zusätzlichen Pufferspeichers im zweiten Wagen, um die Überbrückungszeit stabil zu halten. So bleibt das Lichtbild auch bei langsamer Fahrt über Herzstücke von Weichen absolut konstant und flackerfrei.
Warum leuchtet meine analoge Lichtleiste am Ausgang A2 permanent und lässt sich nicht schalten?
Dieses Problem tritt häufig auf, wenn eine analoge Lichtleiste mit integriertem Gleichrichter an einen Digitaldecoder angeschlossen wird. Der Gleichrichter auf der Leiste versucht, die Digitalspannung zu glätten, was den Schaltmechanismus des Decoders stören kann. Zudem ziehen manche analogen Schaltungen einen geringen Ruhestrom für Ladekondensatoren, der den Decoder-Ausgang "offen" hält. Prüfen Sie, ob Sie die Leiste ohne den analogen Gleichrichter direkt mit dem Decoder verbinden können. Falls die Leiste für reinen Analogbetrieb konzipiert ist, ist sie für die feingliedrige Ansteuerung über Funktionsausgänge oft nur bedingt geeignet.
