Beschreibung:
Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem für die Funk-Funktion notwendigen Spezial Adapter, einem Roco WLANmaus Funk-Handregler sowie einem Netzteil.Die Reichweite beträgt auf freiem Feld ca. 100 m. In geschlossenen Räumen mit Betonwänden ca. 30 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System aber auf beliebige Reichweite erhöhen dank der echten WLAN-Technik. Auch die Einbindung ins heimische WLAN ist möglich, wodurch entsprechend der Empfang vom heimischen WLAN abhängt, hiermit kann man die Reichweite durch Wände erhöhen.
Funktionsbeschreibung:Es ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.
Der kabellose Betrieb sorgt garantiert für noch mehr Fahrspaß!
Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:
für Android (Samsung, Huawei usw.)
für Apple (iPhone, iPad)

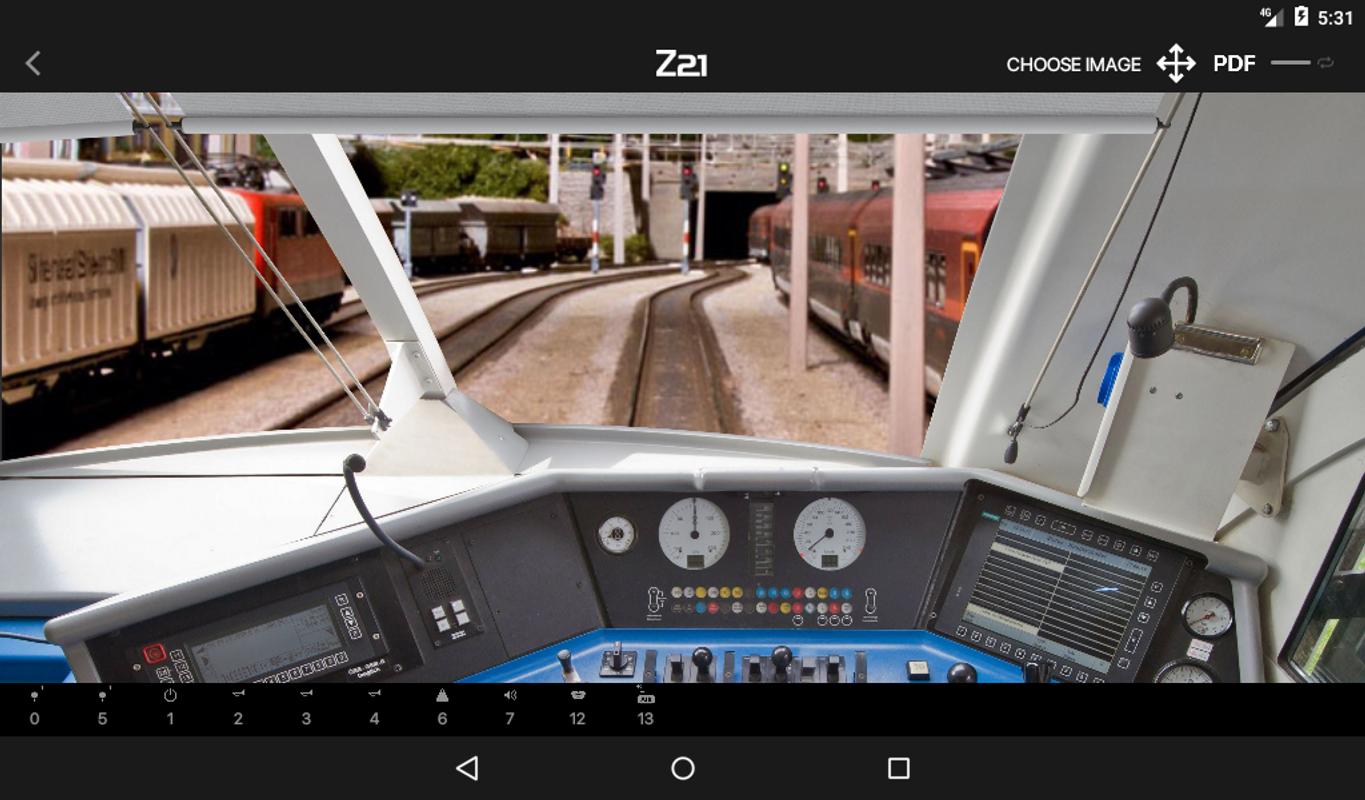

Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anzulegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!
2. Funktionsumfang- bis zu 8 Ampere Fahrstrom am Gleis
- Spannungsversorgung 12 - 24V DC
- Parallele Funktionsauslösung
- Plug&Play (simple Steckverbindungen ohne Lötarbeiten o.ä.)
- 14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale
- 50 Loks gleichzeitig steuer- und speicherbar
- Weichenlagenspeicherung und Rückmeldung
- Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)
- Kurzschluss- und Überlastungsschutz
- Betriebs- und Aktivitätskontrollleuchten
- 3 Anschlüsse für Steuergeräte
- 1 Boosteranschluss (B-BUS)
- Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)
- 100% DCC kompatibel
- Programmierung möglich (POM, CV lesen und CV schreiben) mit Rückmeldung
- Rückmeldung mit unseren Rückmeldern über X-Bus, WLAN und 2.4 Ghz Funk
- Kein Router oder Freischaltcode für WLAN nötig
3. Wichtige Informationen zur InbetriebnahmeBauen Sie die Elektronik sorgfältig nach den Anschlussplänen ein. Die Geräte dürfen nur für die in der Anleitung genannten Funktionen genutzt werden. Eine anderweitige Verwendung, kann zur Zerstörung führen. Bei unsachgemäßem Anschluss erlischt der Garantieanspruch. Diese Geräte sind kein Spielzeug!
4. Anschlüsse
5. Technische Daten
- Spannung: 14 – 24 V DC
- !Nur Gleichstromtrafos nutzen!
- Stromaufnahme: 50 mA, abgeschaltete Stufe
- Maximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitig
- Maximale Stromabgabe: 3 A
- Temperaturbereich: -40 – 60 °C
- Abmaße LxBxH: 9,5 x 13,5 x 4,5 cm
Tipp: Sollten Ihnen die 8 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster
84006000 und dem CDE Bus-Adapter
84006017 kombinieren - Für noch mehr Power!
Hier finden Sie ein YouTube-Video vom Hersteller für die leichte Inbetriebnahme der Zenrale:
Hier finden Sie ein YouTube-Video vom Hersteller für die Appsteuerung mit Führerstandssteuerung:
Die folgende Firma hat die Digitalzentrale für Modell-Land hergestellt:
MD-Electronics, Marius Dege
Hornerstraße 24
33102 Paderborn
Bedienungsanleitung Digitalzentrale Begleitheft Digitalzentrale Bedienungsanleitung WLANmaus Bedienungsanleitung Funk-Adapter Begleitheft Funk-Adapter
