Zahnradlok Hge 2/2 2x46x Analoges SX6 Sound-Set

80607361 | EAN: 04251170417822 |

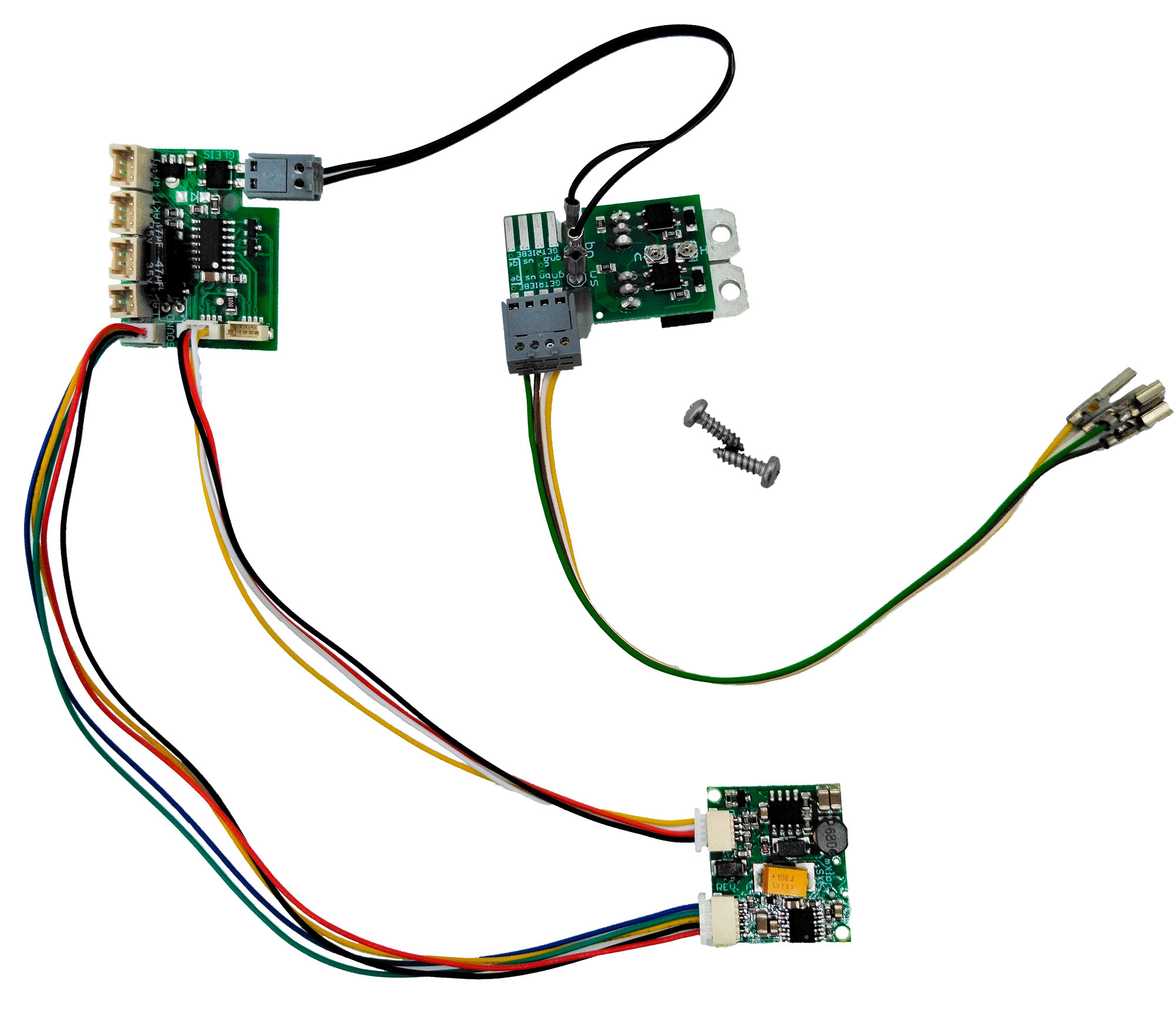

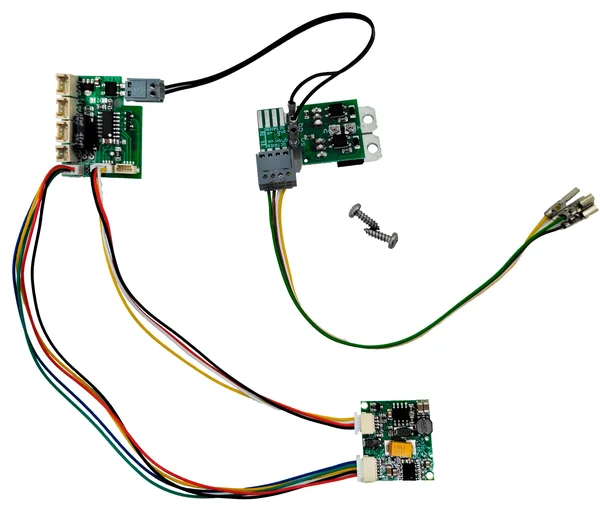

Lieferumfang:
1x Anfahrverzögerung, 1x Motoranschlusskabel, 2x Schraube, 1x SUSI-Wandler, 1x Verbindungskabel mit Randverbinder-Stecker 2-polig, 1x SX6-Soundmodul DS6-Sound von der Zahnradlok Hge 2/2 2x46x Elektrolok
Nur für Erwachsene
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

Wähle deine Variation:

Krokodil 2x40x Analoges SX6 Sound-Set
Ge 4/4 II RhB 2x43x 2x44x Analoges SX6 Sound-Set
E1 Mixnitz Analoges SX6 Sound-Set
Straßenbahn Analoges SX6 Sound-Set
Ge 4/4 III RhB 2x42x Analoges SX6 Sound-Set
Inter City Express (ICE III) Analoges SX6 Sound-Set
ABe 4/4 Triebwagen Analoges SX6 Sound-Set
BR 101 Analoges SX6 Sound-Set
Ge 2/4 RhB Analoges SX6 Sound-Set
Rottenlok Elektro 2x33x Analoges SX6 Sound-Set
Zahnradlok Hge 2/2 2x46x Analoges SX6 Sound-Set
BR 110 E10 DB 2x75x Analoges SX6 Sound-Set
5 Kunden lieben dieses Produkt!
Wählen Sie aus:
Zahnradlok Hge 2/2 2x46x Analoges SX6 Sound-Set

Zahnradlok Hge 2/2 2x46x Analoges SX6 Sound-Set

109,95

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,170 kg

14% Sparen!
Gegenüber dem Einzelkauf

Auf Lager.
(Lieferzeit: 1 – 3 Werktage*)
Anzahl:

Klarna
Klarna.
Shoppe jetzt. Bezahle in bis zu 30 Tagen.
PayPal
PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz
ML-Train
Über 14.000 Kunden
konnte ML-Train bereits begeistern
Persönlicher Service
hilft dir bei Problemen.
1 Monat Rückgaberecht
IHK - Wir bilden aus

Bewertungen:

4.75, basierend auf 5 Bewertungen.

.
Zite Fishing Team

Lerne uns kennen.

Wir sind ein inhabergeführtes Unternehmen aus Bad Bodenteich in Niedersachsen. Seit unserer offiziellen Gründung widmen wir uns mit Leidenschaft unserem und eurem Hobby. Als mittelständischer Betrieb mit rund 20 Mitarbeitenden setzen wir auf Nähe, Qualität und Verlässlichkeit.


Rüsten Sie Ihre Analoglok einfach mit diesem Sound-Set -Set mit SX6-Soundmodul Zahnradlok Hge 2/2 2x46x auf, das nahezu jeden gewünschten Sound bietet. Der Aufbau erfolgt schnell und einfach durch Plug & Play.

Zahnradlok Hge 2/2 2x46x Analoges SX6 Sound-Set

Dieser Browser unterstützt das Video-Element nicht.

Spur-G Analogset mit Anfahrverzögerung, SUSI-Wandler und SX6-Sound von ML-Train (Produktvideo)

586 Aufrufe - vor 7 Monaten

Mehr Infos zum Video?

Dieser Browser unterstützt das Video-Element nicht.

Anfahrverzögerung für die Motorregelung von analogen Loks von ML-Train 82504010 (Produktvideo)

308 Aufrufe - vor 7 Monaten

Mehr Infos zum Video?

Mit diesem einfachen Aufbau können Sie Ihre Analoglok mit nahezu jedem gewünschten Sound aufrüsten!

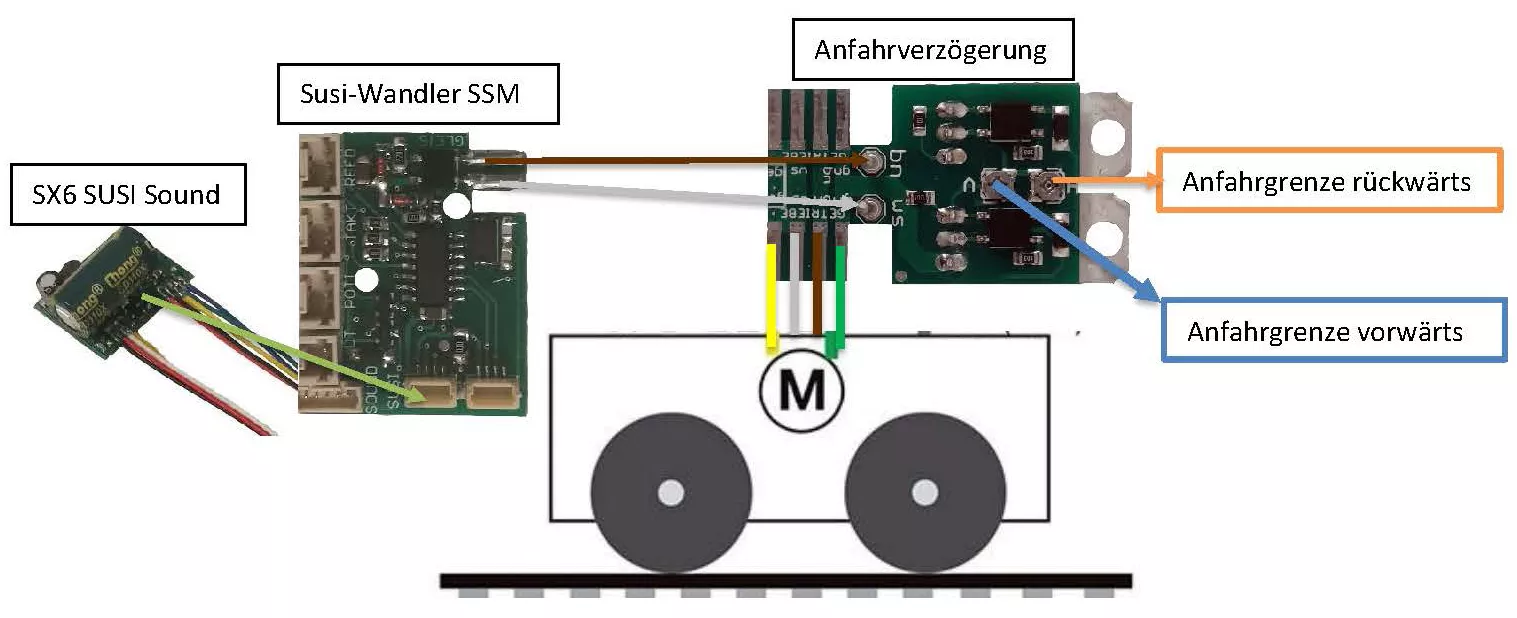

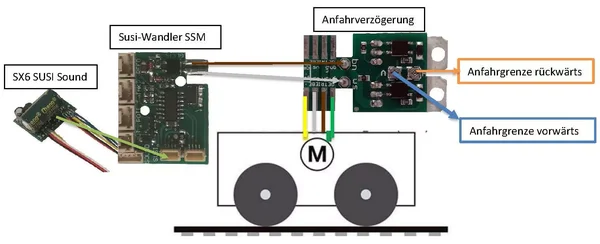

Die folgenden Komponenten lassen sich mittels Plug & Play einfach zusammenstecken:

Da hätten wir zunächst die im analogen Betrieb nahezu unabkömmliche Anfahrverzögerung. Sie sorgt dafür, dass die Lok erst ab einer gewissen Grundspannung (ca. 6 Volt) losfährt. Auf diese Weise lassen sich Beleuchtung und Sound auch im Stand nutzen.

Im ersten Schritt wird die Motorregelung mit den beiliegenden PT-Schrauben an das Lokgewicht geschraubt.

An die Regelung wird das vieradrige Motoranschlusskabel aufgesteckt, welches auch gleich am Getriebe angeschlossen wird.

Nun benötigen wir das zweiadrige Kabel mit dem Flachstecker und verbinden den SUSI-Wandler mit der Anfahrverzögerung

Zum Schluss steckt man das SX6-Sound-Modul in die vorgesehenen Anschlüsse auf dem SUSI-Wandler. Schon ist der universelle analoge Soundaufbau komplett!






Um den Sound abzuspielen, benötigen Sie nun lediglich noch einen Lautsprecher.
Damit Sie den geeigneten Lautsprecher für Ihre Lok ausfindig machen können, werfen Sie bitte einen Blick in die Lautsprecherliste.

Unsere Lautsprecher finden Sie hier.


Doch das war noch längst nicht alles!

An diesen einfachen Aufbau können Sie zusätzlich folgende Komponenten anbauen:

  • Poti
  • Taktgeber
  • Reedschalter

  • Es gibt eine zweite SUSI-Schnittstelle, an der nach Belieben weitere Produkte angeschlossen werden können!

    Tipp: Sollten Sie eine 2-motorige Lok betreiben wollen, benötigen Sie vermutlich ein zweites Getriebeanschlusskabel, welches Sie hier finden.

    Um dem Ganzen etwas mehr Stabilität zu verleihen, nutzen viele Kunden unsere praktischen und preiswerten Platinenhalter.



    Anfahrverzögerungs-Set ML-Train 82504010

    Funktionsbeschreibung

    Die DC Motorregelung ist für den Einsatz in analogen Lokomotiven gedacht. Sie verzögert die Anfahrspannung auf einen, über Potentiometer (Drehregler) einstellbaren Wert. Eine Lok ohne Regelung fährt meistens bei ca. 2-3 V Trafospannung los. Durch den Einbau der Regelung verzögert sich die Anfahrt. Die Regelung verbraucht beim Anfahren einfach die zusätzliche Spannung. Bei schnellerer Fahrt schaltet sich die Regelung wieder ab, sodass die Lok nahezu ihre Höchstgeschwindigkeit erreicht. Die Anfahrspannung kann separat für vor- und rückwärts Fahrten eingestellt werden. Die Beleuchtung funktioniert im Stand, bevor die Lok losfährt. Ebenso ist es möglich die Spannung passend einzustellen, sodass unser SUSI-Wandler analog/digital 80600100 mit unserem SX6 Soundmodul im Stand die Standgeräusche passend abspielt. Das Anfahrverhalten wird perfekt an den Sound angepasst.


    Anschluss

    Bei alten Getrieben mit 3 Kabeln können diese direkt an die Anfahrverzögerung angeschlossen werden. Bei 4 poligen Getrieben wird auf der Anfahrverzögerung automatisch das gelbe mit dem weißen Kabel gebrückt, sprich einseitig Motor mit Gleis verbunden. Lediglich 2 polige Getriebe müssen so umgebaut werden, dass mindestens 1 Motoranschluss vom Gleis separiert wird.


    Einbau

    Die Motorregelung muss unbedingt gekühlt werden. Das heißt die 2 Transistoren müssen mit den beiliegenden Schrauben entweder an ein Kühlblech oder besser noch ans Bleigewicht der Lok angeschraubt werden. Falls weitere Elektronik mit an das Kühlblech oder Gewicht montiert wird, muss die Motorregelung isoliert befestigt werden.


    Technische Daten

  • Versorgungsspannung: 0-27 V AC/DC/DCC
  • Spannungsdifferenz: 3-15 V einstellbar
  • Ausgangsstrom: 3 A
  • Abmaße: L4 x B2,2 x H1,4 cm



  • SUSI-Wandler analog/digital ML-Train 80600100

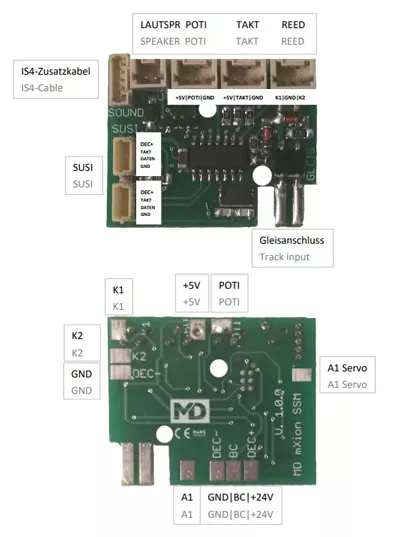

    Der SUSI-Wandler ist ein universelles SUSI-SLAVE-MODUL. Er kann benutzt werden, um SUSI-Module zu betrieben - und das ganz ohne weitere Komponenten wie Lokdecoder o.ä.! Damit ist es möglich SUSI-Module auch in Loks nachzurüsten, dessen Lokdecoder kein SUSI unterstützt (MZS). Auch für Waggons, Gebäude o.ä. kann dieses Modul genutzt werden, um Sound, Verdampfer uvm. nachzurüsten. Somit können auch Anlagensounds (stationäre Sounds) mit diesem Modul leicht in Gebäude eingebaut werden.

    Des Weiteren arbeitet der SSM im vollen Umfang auch analog, sodass auch analoge Lokomotiven mit hochwertigem digitalen Sound ausgestattet werden können. Damit eröffnet sich die Möglichkeit für Anfahr-, Brems- und Ausrollgeräusche; Stand dementsprechend auch Standgeräusche. Durch die REED-Kontakte können bis zu 2 Sounds manuell ausgelöst werden; sowohl analog wie digital! Das Fahrgeräusch bei einem Soundmodul (bspw. SX6-Sound) wird geschwindigkeitsabhängig ausgegeben, im analogen und im digitalen Betrieb.

    Zum Standardumfang gehören sowohl ein Rangiergang als auch abschaltbare Verzögerungszeiten. Des Weiteren unterstützt das Modul eine Reihe von Licht- und Schalteffekten, welche konfiguriert und frei angepasst werden können. Im Analogbetrieb sind alle Ausgänge mit vollem Funktionsumfang ebenfalls nutzbar. Zudem können alle Ausgänge gedimmt werden.

    Zusätzlich können die Trimm-CVs (66, 95), fahrtrichtungsabhängig, die max. Geschwindigkeit verringern. So können Sie z. B. eine Schlepptenderdampflok im Rückwärtsgang langsamer als beim Vorwärtsfahren fahren lassen.

    Dieser Decoder unterstützt die folgenden Porgrammierarten:
    Bitweise, POM, Register CV lesen & schreiben.

    Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre.


    Weitere Produktinformationen finden Sie hier.



    SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train 80609010

    Das SX6-Soundmodul ist ein leistungsstarker Sounddecoder mit einer microSUSI-Schnittstelle. Eine weitere Schnittstelle ermöglicht das Anbringen von Lautsprecher, Reedschalter, Lautsprecherregler und einem Taktgeber. Bei diesem Modul lassen sich alle Komponenten mittels Plug & Play einfach mit unseren DRIVE-Lokdekodern von ML-Train zusammenstecken.

    Durch seine geringe Größe ist das Modul auch für kleine Loks geeignet. Falls Sie einen Dekoder eines anderen Herstellers verwenden, überprüfen Sie bitte, ob dieser über eine microSUSI-Schnittstelle verfügt.

    Auch im analogen Betrieb lässt sich Ihre Lok mittels eines SUSI-Wandlers mit Sound ausrüsten (von ML-Train 80600100).


    Weitere Produktinformationen finden Sie hier.



    Die folgende Firma hat die Anfahrverzögerung, den SUSI-Wandler und das SX6-Soundmodul für ML-Train hergestellt:
    micron-dynamics, Marius Dege,
    (WEEE: DE69511296)



    Bedienungsanleitung Anfahrverzögerung
    Begleitheft SUSI-Wandler
    Bedienungsanleitung mit CV-Werten SUSI-Wandler
    Bedienungsanleitung mit CV-Werten SX6-Soundmodul
    Funktionstasten-Belegung SX6-Soundmodul

    Vielfältige Eigenschaften

    Eigenschaften Bild 1

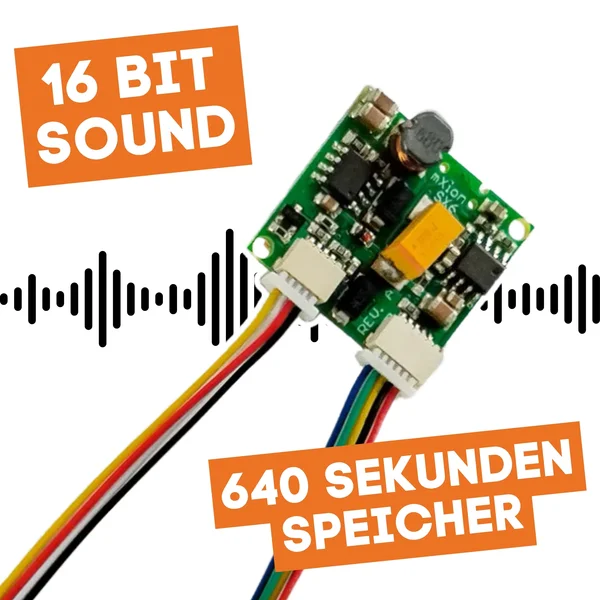

    Audio-Modul mit großer Laufzeit

    Das SX6-Modul verarbeitet 16-Bit-Sounds und bis zu 30 Zusatzgeräusche. Die Gesamtspeicherzeit beträgt 640 Sekunden. Auch ältere 8-Bit-Dateien sind weiterhin verwendbar – mit verbesserter Wiedergabequalität. Es können fünf Kanäle parallel abgespielt werden.
    Eigenschaften Bild 2

    Einfache Montage durch Stecksystem

    Lautsprecher, Reedschalter, Regler und Taktgeber lassen sich ohne Löten anschließen. Das spart Zeit beim Einbau – ideal für saubere Modellanpassungen, schnelle Umbauten und unkomplizierte Nachrüstungen im Modellbahnbereich.
    Eigenschaften Bild 3

    Platzsparend und vielseitig einsetzbar

    Mit 27 x 18 x 15 mm findet das SX6 auch in sehr kompakten Lokmodellen Platz. Es ist sowohl für den digitalen Betrieb per microSUSI als auch für analoge Anwendungen mit SUSI-Wandler geeignet – flexibel in der Nutzung.
