Spur G Dekoder mit Programmer richtig programmieren: Eine Schritt-für-Schritt-Anleitung
Das Programmieren von Spur G Dekodern stellt viele Gartenbahn-Enthusiasten vor eine technische Herausforderung. Doch mit dem richtigen Programmer und einer systematischen Vorgehensweise verlieren komplexe CV-Tabellen schnell ihren Schrecken. In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie Ihre Lokdecoder und Funktionsdekoder präzise konfigurieren, um das Maximum aus Ihrer Spur G Anlage herauszuholen. Ob es um die Feinjustierung von Fahrkurven, das Mapping von Funktionsausgängen oder das Aufspielen neuer Sound-Projekte geht – der Einsatz eines dedizierten Programmers spart Zeit und schont die Hardware. Wir führen Sie durch den gesamten Prozess, von der Hardware-Verbindung bis zum finalen Testlauf auf dem Programmiergleis, damit Ihre Züge genau so reagieren, wie Sie es sich vorstellen.
Präzision in der Steuerung: Spur-G-Dekoder fachgerecht programmieren
Der Aufbau einer leistungsstarken Gartenbahn erfordert mehr als nur die mechanische Montage von Schienen und Fahrzeugen. Um das volle Potenzial Ihrer Lokomotiven auszuschöpfen, ist die präzise Konfiguration der verbauten Elektronik unerlässlich. Wer verstehen möchte, wie Spur-G-Dekoder mit einem Programmer richtig zu programmieren sind, muss sich zunächst mit der Systematik der Configuration Variables (CV) vertraut machen. Diese Parameter bilden das Herzstück der DCC-Steuerung und entscheiden darüber, wie feinfühlig eine Lokomotive auf Fahrbefehle reagiert, welche Soundsequenzen abgespielt werden und wie die Beleuchtungsszenarien im Gartenbetrieb wirken.
Bei ML-Train legen wir besonderen Wert darauf, dass unsere Eigenentwicklungen, wie die Drive-M Serie, eine intuitive und dennoch tiefgreifende Programmierung ermöglichen. In Zusammenarbeit mit unserem Partner Train-Line 45 entstehen Komponenten, die exakt auf die Anforderungen der Spur G zugeschnitten sind – von der hohen Strombelastbarkeit bis hin zur Witterungsbeständigkeit. In dieser Anleitung führen wir Sie Schritt für Schritt durch den Prozess der Optimierung Ihrer digitalen Komponenten.
Die notwendige Hardware: Programmer und Schnittstellen
Bevor Sie mit der Programmierung beginnen, ist die Wahl der richtigen Schnittstelle entscheidend. Ein dedizierter Programmer bietet gegenüber der Programmierung über eine herkömmliche Digitalzentrale signifikante Vorteile. Er ermöglicht nicht nur das Auslesen und Schreiben von CV-Werten in Echtzeit, sondern ist oft auch die einzige Möglichkeit, umfangreiche Soundprojekte auf einen Sounddecoder zu übertragen.
Für den Betrieb in der Spur G sollten Sie darauf achten, dass Ihr Programmer stabil mit der jeweiligen Software kommuniziert. Die Verbindung erfolgt in der Regel über einen PC, auf dem die herstellerspezifische Software installiert ist. Hierbei werden die Dekoder entweder über das Gleis (Programmiergleis-Anschluss) oder direkt über eine SUSI-Schnittstelle kontaktiert. Besonders bei unseren Drive-M Modulen ist die SUSI-Schnittstelle ein zentrales Element, um Erweiterungen wie Sounddecoder schnell und fehlerfrei zu konfigurieren.
Schritt-für-Schritt-Anleitung: So programmieren Sie richtig
Um reproduzierbare Ergebnisse zu erzielen und Fehlkonfigurationen zu vermeiden, hat sich in der Praxis ein systematisches Vorgehen bewährt. Folgen Sie dieser Struktur, um Ihre Spur-G-Fahrzeuge optimal einzustellen:
1. Vorbereitung und Anschluss
Stellen Sie sicher, dass das Programmiergleis absolut sauber ist. Da wir im Gartenbetrieb oft mit Umwelteinflüssen zu kämpfen haben, empfehlen wir für Testaufbauten unsere vernickelten Gleise, da diese eine maximale Leitfähigkeit garantieren. Schließen Sie den Programmer an Ihren PC an und verbinden Sie die Ausgänge mit dem Gleisabschnitt. Platzieren Sie die Lokomotive so, dass alle Stromabnehmer sicheren Kontakt haben.
2. Auslesen der aktuellen Werte
Bevor Sie Änderungen vornehmen, sollten Sie den Ist-Zustand des Dekoders erfassen. Moderne Programmiersoftware erlaubt es, alle CV-Werte in einer Liste auszulesen. Speichern Sie dieses Profil ab. Dies dient als Sicherheitskopie, falls Sie zu einem späteren Zeitpunkt auf die Werkseinstellungen oder einen stabilen Zwischenstand zurückgreifen müssen.
3. Konfiguration der Basis-Parameter (CV 1 bis CV 6)
Die wichtigsten Einstellungen betreffen das Fahrverhalten:
- CV 1 (Lokadresse): Vergeben Sie eine eindeutige Adresse für Ihr Fahrzeug.
- CV 3 & CV 4 (Anfahr- und Bremsverzögerung): Hier simulieren Sie die Masse der schweren Spur-G-Züge. Höhere Werte sorgen für ein realistisches, langsames Beschleunigen und Ausrollen.
- CV 2, 5 & 6 (Geschwindigkeitskurve): Definieren Sie die Startspannung, die Mittengeschwindigkeit und die Höchstgeschwindigkeit, um ein harmonisches Fahrbild zu erzielen.
4. Mapping der Funktionen
Ein wesentlicher Aspekt der Digitalisierung ist das Function Mapping. Hier legen Sie fest, welche Taste Ihrer Fernsteuerung welche Aktion auslöst. Möchten Sie, dass das Fahrlicht fahrtrichtungsabhängig schaltet? Soll eine bestimmte Soundsequenz, wie das Kohleschaufeln oder die Pfeife, auf einer spezifischen Funktionstaste liegen? Über den Programmer lassen sich diese Zuweisungen grafisch oder über die direkte CV-Eingabe komfortabel lösen.
Spezialfall: Sounddecoder und komplexe Soundprojekte
Die Faszination Technik wird bei der Spur G besonders durch den authentischen Klang erlebbar. Wenn Sie einen Sounddecoder programmieren, geht es nicht nur um CV-Werte, sondern um das Management von Audiodateien. Über einen Programmer können Sie einzelne Sounds austauschen oder die Lautstärke verschiedener Geräusche (z. B. Fahrgeräusch vs. Bahnhofsansage) individuell abstimmen. Achten Sie darauf, dass die Taktung des Dampfschlags exakt mit der Radumdrehung korrespondiert – ein Detail, das durch die Feinjustierung der entsprechenden CVs am Programmer perfektioniert werden kann.
Fehlersuche und Optimierung im Außenbereich
Sollte ein Dekoder nicht sofort reagieren, liegt dies häufig an einer unzureichenden Stromaufnahme. Im Gartenbetrieb sind kugelgelagerte Radsätze mit integrierter Stromabnahme eine hervorragende Ergänzung, um die Datensignale des Programmers auch bei minimalen Verschmutzungen sauber zu übertragen. Wenn der Dekoder beim Programmieren eine Fehlermeldung ausgibt ("No Ack"), prüfen Sie bitte die Verkabelung und die Sauberkeit der Schienenprofile.
Ein weiterer Tipp aus der Praxis: Nutzen Sie die Möglichkeit, CV-Werte während der Fahrt zu ändern (Programming on the Main - POM), sofern Ihr System dies unterstützt. Dies ist ideal, um die Lastregelung des Motors direkt auf der Steigung Ihrer Außenanlage zu testen und anzupassen.
Warum ML-Train auf Eigenentwicklungen setzt
Unsere Erfahrung in Bad Bodenteich hat gezeigt, dass Standardlösungen oft an ihre Grenzen stoßen, wenn es um die robusten Anforderungen einer Gartenbahn geht. Deshalb entwickeln wir eigene Elektronik, die sich durch eine hohe Überlastfähigkeit und eine klare Dokumentation auszeichnet. Wir möchten, dass Sie nicht nur Kunde, sondern Experte für Ihre eigene Anlage werden. Unsere Video-Tutorials ergänzen diese schriftliche Anleitung und zeigen Ihnen visuell, wie Sie selbst komplexe Bausatz-Wagen mit Licht und Sound digitalisieren.
Vertiefendes Expertenwissen: In unserem YouTube-Kanal finden Sie detaillierte Video-Anleitungen, in denen wir die Programmierung unserer Drive-M Dekoder Schritt für Schritt demonstrieren. Wir zeigen Ihnen dort auch, wie Sie spezielle Lichteffekte konfigurieren und Ihre Lokomotiven für den harten Winterbetrieb rüsten.
Fazit
Das richtige Programmieren von Spur-G-Dekodern mit einem Programmer ist der Schlüssel zu einem störungsfreien und originalgetreuen Bahnbetrieb. Mit der Kombination aus hochwertiger Hardware "Made in Germany", der richtigen Software und einer systematischen Arbeitsweise verwandeln Sie jede Lokomotive in ein technisches Meisterwerk. Nehmen Sie sich die Zeit für die Feinjustierung – die Langlebigkeit Ihrer Komponenten und die Freude am realitätsnahen Fahrbetrieb in Ihrem Garten werden es Ihnen lohnen.
Sollten Sie Fragen zu spezifischen CV-Einstellungen oder zur Kompatibilität unserer Drive-M Serie haben, steht Ihnen unser Team in Bad Bodenteich gerne beratend zur Seite. Wir unterstützen Sie dabei, Ihre Vision einer perfekten Gartenbahn technisch präzise umzusetzen.
Passende Produkte entdecken
2 Kanal Schrittmotorsteuerung mit Decoder für Entkuppler, Tore, Pantos

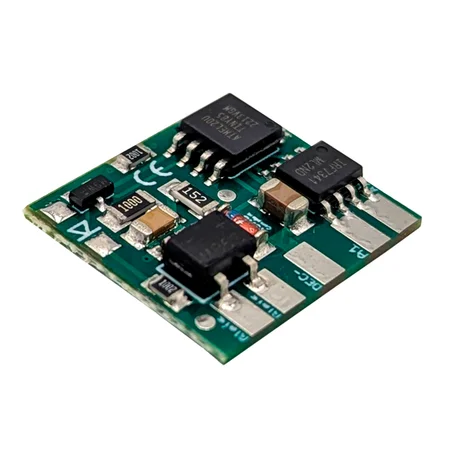

2-Kanal Funktionsdekoder für Spur-G
Kesselfeuer-Modul mit Dekoder und Reflektor für Spur-G
Kesselfeuer-Modul für Spur-G mit Dekoder
Rollenprüfstand mit Geschwindigkeits-Sensor für die Spur-G
Schritt-für-Schritt-Anleitung: Dekoder richtig einstellen
Die Digitalisierung einer Gartenbahn eröffnet technische Möglichkeiten, die weit über den einfachen Fahrbetrieb hinausgehen. Um das volle Potenzial Ihrer Lokomotiven auszuschöpfen, ist die präzise Konfiguration der Elektronik entscheidend. Eine strukturierte Schritt-für-Schritt Anleitung führt Sie sicher durch den Prozess der Programmierung. So vermeiden Sie Fehlkonfigurationen und stellen sicher, dass alle Komponenten harmonisch zusammenarbeiten.
Moderne Steuerungssysteme für die Spur G verlangen nach einer exakten Abstimmung auf die verbauten Motoren und Lichtquellen. Ob es um die Synchronisation von Dampfstößen oder die feinfühlige Regelung bei Langsamfahrt geht – die Software ist das Herzstück Ihrer Anlage. In den folgenden Abschnitten erfahren Sie, wie Sie Ihren Programmer effektiv einsetzen.
Schritt 1: Dekoder auslesen und Identifikation
Bevor Sie Änderungen an der Konfiguration vornehmen, müssen Sie den aktuellen Status der Hardware erfassen. Stellen Sie die Lokomotive auf das Programmiergleis und verbinden Sie den Programmer mit Ihrem Computer. Der erste Klick in der Benutzeroberfläche gilt immer der Funktion "Dekoder auslesen". Dieser Vorgang identifiziert den Typ des Bausteins und zeigt Ihnen die aktuell gespeicherten CV-Werte (Configuration Variables) an.
Das Auslesen ist eine Sicherheitsmaßnahme für jeden Gartenbahner. Es erstellt eine Basis, auf die Sie bei Problemen jederzeit zurückgreifen können. Sollten Sie bereits hochwertige Lokdekoder in Ihren Fahrzeugen verbaut haben, erkennt die Software diese meist automatisch. Achten Sie darauf, dass die Schienenprofile sauber sind, um Übertragungsfehler während der Identifikation zu vermeiden.
Nachdem die Software die Daten empfangen hat, sehen Sie eine Übersicht der Hardware-Version und der Firmware. Diese Information ist wichtig, falls Sie später ein neues Soundprojekt aufspielen möchten. Nur wenn die Softwareversion des Dekoders mit den Anforderungen des Soundprojekts übereinstimmt, ist ein reibungsloser Betrieb gewährleistet. Speichern Sie dieses Profil unbedingt als Backup auf Ihrer Festplatte ab.
Einige Bausteine verfügen über eine automatische Erkennung von Zusatzmodulen. Falls Sie beispielsweise ein SX6 SUSI-Soundmodul für alle Spur G-Loks angeschlossen haben, sollte die Software dies im Protokoll vermerken. Die Kommunikation über die SUSI-Schnittstelle erlaubt es, Sound- und Fahrparameter getrennt voneinander zu betrachten und dennoch zentral zu steuern.
Schritt 2: Konfiguration von Adresse und Fahreigenschaften
Der wichtigste Schritt für den Mehrzugbetrieb ist die Individualisierung der Kennung. Wenn Sie die Lokadresse ändern, vergeben Sie meist eine Nummer, die der Betriebsnummer der echten Lokomotive entspricht. Dies erleichtert die Zuordnung auf dem Handregler im Gartenbetrieb erheblich. Standardmäßig sind fast alle Dekoder ab Werk auf die Adresse 3 eingestellt.
Nach der Adressvergabe widmen Sie sich den Fahreigenschaften. Hierzu gehören vor allem die Anfahr- und Bremsverzögerung (ABV) sowie die Geschwindigkeitsschritte. Eine schwere Gartenbahn-Lokomotive wirkt realistischer, wenn sie langsam beschleunigt und einen langen Auslaufweg besitzt. Diese Parameter lassen sich über Schieberegler in der Programmiersoftware oft intuitiv einstellen, ohne dass Sie CV-Listen auswendig lernen müssen.
Prüfen Sie auch die Lastregelung des Dekoders. Diese sorgt dafür, dass die Lokomotive bei Steigungen im Garten nicht langsamer wird und im Gefälle nicht unkontrolliert beschleunigt. Die Anpassung dieser Werte erfordert manchmal etwas Feingefühl. Testen Sie die Einstellungen direkt nach der Programmierung auf einem Rollenprüfstand oder einem kurzen Testgleis.
Für Weichen- und Signalanlagen nutzen Sie oft spezialisierte Weichen- Gleis- und Signaldecoder. Auch hier müssen Sie Adressen vergeben, damit Ihre Zentrale die richtigen Befehle an die Antriebe sendet. Die Logik bleibt identisch: Erst auslesen, dann die Adresse definieren und schließlich die Schaltzeiten für die Magnetartikel festlegen.
Schritt 3: Funktionsmapping und Sound-Optionen
Das Funktionsmapping ist die Königsdisziplin der Dekoder-Einstellung. Hier legen Sie fest, welche Taste an Ihrer Fernsteuerung welche Aktion auslöst. Möchten Sie das Fernlicht auf F1 oder lieber auf F5 haben? Durch das Mapping weisen Sie den physikalischen Ausgängen des Dekoders logische Funktionen zu. Dies ist besonders nützlich, wenn Sie mehrere Loks in Doppeltraktion steuern und die Beleuchtung synchronisieren wollen.
Wenn Sie ein neues Soundprojekt aufspielen, werden meist hunderte einzelne Sounddateien in den Speicher des Dekoders übertragen. Dieser Vorgang kann je nach Schnittstelle einige Minuten dauern. Während dieser Zeit darf die Stromversorgung keinesfalls unterbrochen werden. Ein stabiler Anschluss über hochwertige Kabel, Stecker und Buchsen ist hierbei die Grundvoraussetzung für einen erfolgreichen Datentransfer.
Neben dem Fahrgeräusch lassen sich viele Zusatzsounds konfigurieren. Das Spektrum reicht vom Kohleschaufeln bei Dampfloks bis hin zu Bahnhofsansagen. Im Funktionsmapping können Sie diese Geräusche auch mit physikalischen Ereignissen verknüpfen. Ein klassisches Beispiel ist das automatische Einschalten der Führerstandsbeleuchtung, sobald die Lokomotive zum Stillstand kommt.
Abschließend sollten Sie die Lautstärke der einzelnen Sound-Slots abstimmen. Oft ist die Werkseinstellung für den Außenbereich zu laut oder für den Innenbetrieb zu leise. Moderne Programmer erlauben es, die Gesamtlautstärke sowie die Lautstärke einzelner Effekte wie Pfeife oder Glocke separat zu regeln. So erzielen Sie ein ausgewogenes Klangbild, das die technische Faszination Ihrer Spur-G-Anlage unterstreicht.
Weitere Empfehlungen
Rangierkuppler-Set mit 2 Entkuppler und Motorsteuerung Spur G
Weichenschaltpult + Wechselstromconverter + Schaltnetzteil 2 A 24 V
2x Pantograf für Einholm- und Scherenstromabnehmer mit Motorsteuerung
Gepulster Verdampfer ohne Steuerung
Pendelautomatik 5 A für den analogen Fahrbetrieb
Elektrischer Entkuppler für Spur G
Experten-Tipps für komplexe Funktionsdekoder
Die Digitalisierung einer Gartenbahn endet nicht bei der Motorsteuerung. Erst durch präzise konfigurierte Zusatzfunktionen erwacht eine Außenanlage zum Leben. Moderne Funktionsdekoder steuern heute weit mehr als nur die Beleuchtung der Waggons oder der Lokomotive.
Besonders im Bereich der Spur G sind die Anforderungen an die Hardware hoch. Die Komponenten müssen hohen Strömen und wechselnden Witterungsbedingungen standhalten. Eine sorgfältige Programmierung stellt sicher, dass die Elektronik über Jahre hinweg zuverlässig arbeitet.
Viele Einsteiger unterschätzen die Komplexität, die mit der Ansteuerung von Sonderfunktionen einhergeht. Jede zusätzliche Komponente benötigt eine exakte Zuweisung im Funktionsmapping. Nur so lassen sich Lichteffekte oder mechanische Bewegungen synchron zum Fahrbetrieb auslösen.
Ein strukturierter Ansatz spart hier viel Zeit. Wir empfehlen, vor jeder Änderung die aktuellen Werte auszulesen. So bleibt der Weg zurück zur funktionierenden Konfiguration jederzeit offen, falls eine Einstellung nicht das gewünschte Ergebnis liefert.
Spezialanwendungen: Entkuppler und Schrittmotoren
Mechanische Abläufe wie das Heben von Stromabnehmern oder das ferngesteuerte Entkuppeln erfordern eine feinfühlige Steuerung. Hier kommt oft eine spezialisierte Schrittmotorsteuerung zum Einsatz. Diese ermöglicht es, Bewegungen millimetergenau zu definieren und ruckfrei auszuführen.
Im Gegensatz zu einfachen Magnetartikeln verlangen Schrittmotoren nach einer kontinuierlichen Überwachung der Position. Der Funktionsdekoder muss hierfür exakt auf die mechanischen Endanschläge kalibriert werden. Ein falsch eingestellter Verfahrweg kann die empfindliche Mechanik dauerhaft beschädigen.
Bei der Integration von Entkupplern ist zudem das Timing entscheidend. Der Dekoder muss den Befehl für das Abrücken der Lokomotive zeitlich mit dem mechanischen Vorgang koordinieren. Dies erfordert oft mehrere Testläufe, bis der Ablauf absolut flüssig wirkt.
Für solche komplexen Aufgaben bieten wir spezielle Funktionsdekoder und Servodecoder an. Diese Module sind direkt für den Einsatz in der Gartenbahn konzipiert. Sie verarbeiten die notwendigen Steuerbefehle intern und entlasten so die Zentrale.
Auch die akustische Untermalung spielt bei mechanischen Funktionen eine große Rolle. Ein SX6 SUSI-Soundmodul für alle Spur G-Loks kann so programmiert werden, dass das passende Arbeitsgeräusch synchron zur Bewegung startet. Dies steigert den Realismus auf der Anlage erheblich.
Die Programmierung erfolgt meist über eine umfangreiche CV-Liste, in der Geschwindigkeiten und Haltepunkte hinterlegt sind. Achten Sie darauf, dass die Stromversorgung stabil ist. Mechanische Lastspitzen beim Anlaufen der Motoren können sonst zu Abbrüchen im Datenfluss führen.
Werden Signale oder Weichenstraßen automatisiert, kommen oft Weichen- Gleis- und Signaldecoder zum Einsatz. Diese müssen logisch mit den Lokfunktionen verknüpft werden. Ein stimmiges Gesamtbild entsteht erst, wenn Lichtsignale und Fahrzeugbewegungen perfekt ineinandergreifen.
Fehlerbehebung beim Programmiervorgang
Trotz moderner Technik treten beim Programmieren gelegentlich Schwierigkeiten auf. Ein häufiges Problem ist, dass der Programmer den Dekoder nicht erkennt. Oft liegt die Ursache in einer unzureichenden elektrischen Verbindung zwischen Gleis und Radschleifer.
Reinigen Sie vor dem Programmiervorgang die Kontaktflächen gründlich. Schon kleinste Rückstände von Öl oder Schmutz stören die Kommunikation. Bei hartnäckigen Lesefehlern hilft oft der Anschluss des Dekoders direkt an die Programmierklemmen, um Übergangswiderstände auszuschließen.
Ein weiterer kritischer Punkt ist die Software. Ein regelmäßiges Firmware-Update für Ihren Programmer stellt sicher, dass auch neueste Dekoder-Generationen korrekt erkannt werden. Hersteller passen die Protokolle stetig an, um neue Features wie erweitertes RailCom zu unterstützen.
Sollte ein Schreibvorgang fehlschlagen, prüfen Sie die eingestellte Spannung. Einige Funktionsdekoder benötigen eine Mindestspannung, um den Programmiermodus stabil aufrechtzuerhalten. Zu niedrige Werte führen oft zu verstümmelten Datensätzen in der CV-Liste.
Falls sich ein Dekoder völlig unvorhersehbar verhält, hilft meist nur ein kompletter Reset auf die Werkseinstellungen. Notieren Sie sich zuvor wichtige Parameter wie die Lokadresse. Nach dem Reset können Sie die Werte schrittweise neu aufbauen und den Fehler so eingrenzen.
Kompatibilitätsprobleme zwischen verschiedenen Herstellern sind seltener geworden, aber nicht ausgeschlossen. Nutzen Sie im Zweifelsfall die Dokumentation des Dekoders, um spezifische Bit-Belegungen zu verifizieren. Nicht jede Software interpretiert die Standard-Werte identisch.
Zuletzt spielt die Hardware-Umgebung eine Rolle. Funkstörungen durch andere elektronische Geräte in der Nähe des Programmiergleises können den Datenstrom korrumpieren. Sorgen Sie für eine saubere Arbeitsumgebung und verwenden Sie abgeschirmte Kabel für die Verbindung zur Zentrale.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu wie spur g dekoder mit programmer richtig programmieren schritt für schritt
Wie kann ich einen DCC Decoder programmieren?
Für die Programmierung schließen Sie den Dekoder an einen speziellen Programmer oder eine Digitalzentrale an. Über das Programmiergleis senden Sie Befehle an bestimmte Speicherplätze, die sogenannten Configuration Variables (CV). Mit einer passenden Software lassen sich diese Werte komfortabel auslesen, verändern und dauerhaft im Dekoder speichern.
Wie programmiert man eine digitale Lok?
Zuerst stellen Sie die Lokomotive auf ein separates Programmiergleis und verbinden dieses mit einem PC-Programmer. Über eine entsprechende Software lesen Sie die vorhandenen Daten aus, ändern die gewünschten CV-Werte wie die Adresse oder das Funktionsmapping und schreiben diese anschließend zurück auf den Dekoder.
Was ist CV Programmierung?
Die CV-Programmierung (Configuration Variable) dient zur individuellen Anpassung von Digitaldekodern. Über numerische Werte in einer CV-Liste werden Eigenschaften wie Adresse, Geschwindigkeit oder Lichteffekte dauerhaft im Speicher des Dekoders hinterlegt.
