Kabelverbindung zwischen Gartenbahnwagen: Stromführende Kupplungen optimal nutzen
Die zuverlässige Kabelverbindung zwischen Gartenbahnwagen ist für eine flackerfreie Innenbeleuchtung und die digitale Steuerung von Funktionen unerlässlich. Gerade bei Spur G Modellen stellt die dauerhafte Stromübertragung über stromführende Kupplungen eine elegante Lösung dar, um mühsame Verkabelungen zu vermeiden. Viele Modellbahner stehen vor der Herausforderung, Wagen flexibel zu kuppeln, ohne bei jeder Trennung zum Lötkolben greifen zu müssen. In diesem Ratgeber erfahren Sie, wie Sie mit modernen Steckverbindungen und speziellen Kupplungs-Sets eine stabile elektrische Verbindung herstellen. Wir beleuchten technische Hürden bei der Integration von Decodern und zeigen Ihnen, wie Sie Ihre Gartenbahn auf das nächste Level der Betriebssicherheit heben. Entdecken Sie die Vorteile professioneller Komponenten für Ihre Spur G Anlage.
Grundlagen der elektrischen Verbindung bei der Gartenbahn
Der zuverlässige Betrieb einer Gartenbahn in der Spur G stellt besondere Anforderungen an die Elektrotechnik. Im Gegensatz zu Anlagen in Innenräumen ist die Außenanlage permanenten Umwelteinflüssen wie Feuchtigkeit, Temperaturschwankungen und UV-Strahlung ausgesetzt. Eine der kritischsten Komponenten für ein störungsfreies Fahrerlebnis ist dabei die Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen. Nur durch eine technisch saubere Lösung lassen sich Funktionen wie eine flackerfreie Innenbeleuchtung, Sounddecoder in den Wagen oder die Ansteuerung von Funktionsmodulen dauerhaft realisieren.
Die Herausforderung der Stromübertragung im Außenbereich
Bei einer Gartenbahn erfolgt die Stromaufnahme primär über die Schienen. Doch Schmutz, Oxidation und kleine Unebenheiten im Gleisverlauf können die Stromabnahme an den Radsätzen kurzzeitig unterbrechen. Während eine Lokomotive durch mehrere Stromabnahmepunkte oft über diese Stellen hinweggleitet, reagieren empfindliche Elektronikbauteile in den Wagen – wie LED-Leisten oder Sounddecoder – sofort mit Flackern oder Neustarts. Hier setzt das Konzept der stromführenden Kupplung an: Sie verbindet die elektrischen Potenziale der gesamten Zugeinheit, sodass die Stromaufnahme über die gesamte Länge des Zuges gepuffert wird.

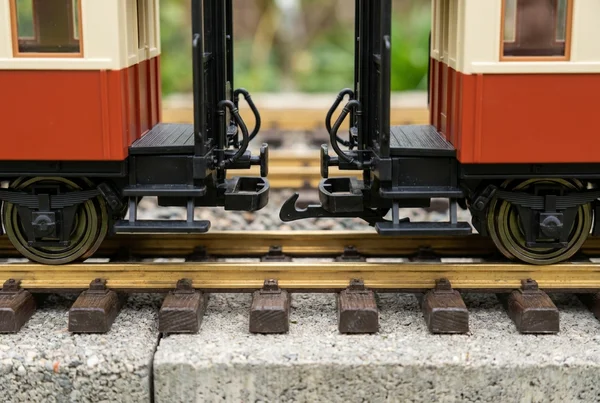

Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen: Technische Konzepte
Es gibt verschiedene Ansätze, um eine elektrische Verbindung zwischen den Fahrzeugen herzustellen. Bei ML-Train setzen wir auf Lösungen, die sowohl mechanisch stabil als auch elektrisch hochleitfähig sind. Die Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen muss flexibel genug sein, um enge Radien (wie den R1) problemlos zu durchfahren, darf aber gleichzeitig nicht an Zugkraft verlieren.
Ein wesentlicher Vorteil stromführender Kupplungen ist die Reduzierung des Rollwiderstands. Wenn nicht jeder einzelne Wagen eigene Schleifkontakte an den Rädern benötigt, da der Strom zentral von der Lokomotive oder einem Wagen mit kugelgelagerten Radsätzen mit Stromabnahme eingespeist wird, fährt der gesamte Zug deutlich leichter und schont die Motoren Ihrer Triebfahrzeuge.
Kompatibilität und Integration: Das Uhlenbrock-System
In der Digitaltechnik der Spur G ist die Kompatibilität zwischen verschiedenen Herstellern ein wichtiges Kriterium. Viele Gartenbahner nutzen Komponenten von Uhlenbrock, um ihre Anlagen zu steuern. Die Integration unserer Elektronik-Entwicklungen, wie der Drive-M Serie, in bestehende Systeme ist durch standardisierte Schnittstellen wie SUSI oder DCC problemlos möglich. Wenn Sie beispielsweise einen Funktionsdecoder von Uhlenbrock in einem Bausatz-Wagen verwenden, ist die stabile Kabelverbindung zwischen den Wagen die Voraussetzung dafür, dass die Digitalsignale ohne Datenverlust ankommen.
Praxis-Tipp: Installation und Witterungsbeständigkeit
Bei der Installation einer Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen sollten Sie auf hochwertige Materialien achten. Wir empfehlen für den Gartenbetrieb ausschließlich verzinnte Litzen und robuste Steckverbindungen. Die UV-Beständigkeit der Kabelisolierung ist entscheidend, damit die Leitungen nach einer Saison in der Außenanlage nicht brüchig werden. In unseren Video-Tutorials zeigen wir Ihnen detailliert, wie Sie diese Verbindungen fachgerecht verlöten und gegen Feuchtigkeit isolieren.
Ein oft unterschätzter Aspekt ist die Zugentlastung. Da die Kupplungen im Betrieb ständigen Bewegungen ausgesetzt sind, muss das Kabel so verlegt werden, dass kein direkter Zug auf die Lötstellen ausgeübt wird. Eine Schlaufenlegung zwischen den Wagen hat sich hierbei als bester Standard erwiesen.
Vorteile der ML-Train Eigenentwicklungen
Als inhabergeführter Fachbetrieb haben wir bei ML-Train eigene Lösungen entwickelt, die genau dort ansetzen, wo Standardkomponenten an ihre Grenzen stoßen. Unsere Elektronik-Komponenten sind auf die hohen Ströme der Spur G ausgelegt. In Kombination mit unseren vernickelten Gleissystemen, die für maximale Leitfähigkeit sorgen, bildet die Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen das Rückgrat einer wartungsarmen Anlage.
Die Vernickelung unserer Gleise reduziert den Reinigungsaufwand im Gartenbetrieb erheblich, da Nickel im Gegensatz zu Messing nicht so stark oxidiert. Dies verbessert die Stromaufnahme bereits an der Quelle, was die nachgelagerte Verteilung über stromführende Kupplungen noch effektiver macht.
Zusammenfassung der Komponenten für eine sichere Verbindung
- Stromführende Kupplungen: Ermöglichen die elektrische Kopplung bei gleichzeitigem mechanischem Halt.
- Hochflexible Silikonkabel: Bleiben auch bei niedrigen Temperaturen elastisch und verhindern Entgleisungen in Kurven.
- Kugelgelagerte Radsätze: Die ideale Basis für die Stromeinspeisung in den Kupplungsverbund, um Reibung zu minimieren.
- Decoder-Technik: Drive-M oder Komponenten von Uhlenbrock zur Steuerung der Licht- und Soundfunktionen über die hergestellte Verbindung.
Warum die Investition in hochwertige Verbindungen sinnvoll ist
Nichts trübt die Freude am Gartenbetrieb mehr als ein Zug, dessen Beleuchtung ständig aussetzt oder dessen Sounddecoder bei jeder Weichenüberquerung neu startet. Durch eine konsequente Umsetzung der Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen schaffen Sie eine technische Redundanz. Je mehr Abnahmepunkte im Zugverband elektrisch miteinander verbunden sind, desto unempfindlicher wird das System gegenüber kleinen Verschmutzungen auf der Außenanlage. Dies ist gelebte Wertbeständigkeit, die Ihr Hobby über Generationen hinweg sicherstellt.
Sollten Sie Fragen zur spezifischen Verkabelung Ihrer Bausatz-Wagen haben oder Hilfe bei der Konfiguration Ihrer CV-Werte in Verbindung mit Uhlenbrock-Zentralen benötigen, stehen wir Ihnen mit unserer Expertise zur Seite. Besuchen Sie dazu auch unseren YouTube-Kanal, auf dem wir komplexe elektrotechnische Sachverhalte der Spur G verständlich und praxisnah erklären.
Weitere Informationen und Schritt-für-Schritt-Anleitungen finden Sie in unseren umfangreichen Video-Tutorials auf dem ML-Train YouTube-Kanal.
Passende Produkte entdecken
Rangierkuppler-Set mit 2 Entkuppler und Motorsteuerung Spur G
Elektrischer Entkuppler für Spur G
Rangierkuppler-Set mit 1 Entkuppler und Motorsteuerung Spur G
Anfahrverzögerungs-Set
2 Kanal Schrittmotorsteuerung mit Decoder für Entkuppler, Tore, Pantos
Universal Reedschalter
Anschluss und Installation ohne Löten
Die Elektrifizierung einer Gartenbahn stellt Einsteiger oft vor technische Hürden. Besonders die Verbindung einzelner Bausatz-Wagen erfordert eine zuverlässige Stromübertragung. Wer keine Erfahrung mit dem Kolben hat, schreckt vor komplexen Verdrahtungen zurück. ML-Train setzt hier auf Lösungen, die ohne Löten auskommen. Das schont die Nerven und schützt empfindliche Bauteile vor Hitzeschäden.
Im Gartenbetrieb wirken Feuchtigkeit und Temperaturschwankungen auf jede Verbindung ein. Eine unsaubere Lötstelle korrodiert schnell oder bricht bei mechanischer Belastung. Wir entwickeln deshalb Systeme, die auf mechanische Stabilität und elektrische Leitfähigkeit setzen. Diese Komponenten lassen sich auch nach Jahren problemlos austauschen oder erweitern. Sie behalten so die volle Flexibilität bei der Gestaltung Ihres Zugverbandes.
Ein stabiler Stromfluss ist die Basis für flackerfreie Beleuchtung und realistische Soundeffekte. Wenn jede Achse einzeln Strom abnimmt, erhöht sich der Rollwiderstand massiv. Stromführende Kupplungen in Verbindung mit einer durchgehenden Verkabelung lösen dieses Problem elegant. Der gesamte Zug nutzt die Stromabnahme der Lokomotive oder spezieller Schleifkontakte. So gleitet Ihre Garnitur auch über stromlose Herzstücke von Weichen hinweg.
Für die technische Umsetzung bieten wir passgenaue Lok- und Wagenteile an. Diese Komponenten sind speziell auf die Anforderungen der Spur G zugeschnitten. Sie integrieren sich nahtlos in bestehende Systeme und erfordern keine tiefgreifenden Modifikationen am Gehäuse. Die Installation bleibt sauber und jederzeit rückbaubar. Dies sichert den Wert Ihrer Fahrzeuge langfristig.
Steckverbindungen statt Kabelsalat
Effiziente Steckverbindungen bilden das Rückgrat einer modernen Gartenbahn-Verkabelung. Früher mussten Drähte mühsam verzwirbelt oder mit Lüsterklemmen fixiert werden. Heute nutzen wir vorkonfektionierte Kabelsätze mit verpolungssicheren Ministeckern. Diese Stecker rasten spürbar ein und gewährleisten einen dauerhaften Kontakt. Selbst bei Erschütterungen im Außenbereich lösen sich diese Verbindungen nicht selbstständig.
Der Vorteil liegt in der Modularität Ihres Fuhrparks. Möchten Sie einen Wagen aus dem Verband lösen, ziehen Sie einfach den Stecker. Es ist kein Werkzeug erforderlich, um die elektrische Trennung zu vollziehen. Wir achten bei unseren Produkten auf kompakte Bauformen. So verschwinden die Kabel dezent hinter den Pufferbohlen oder unter dem Wagenboden. Die Optik Ihres Zuges bleibt trotz umfangreicher Technik gewahrt.
In unserem Sortiment finden Sie hochwertige Kabel, Stecker und Buchsen für jeden Einsatzzweck. Wir verwenden Querschnitte, die auch bei längeren Zügen den Spannungsabfall minimieren. Die Isolierung ist UV-beständig und hält direkter Sonneneinstrahlung stand. Dies verhindert, dass Kabel mit der Zeit spröde werden oder aufbrechen. Qualität "Made in Germany" zahlt sich hier durch Langlebigkeit aus.
Die Installation erfolgt nach dem Plug-and-Play-Prinzip. Sie führen das Kabel durch die vorgesehenen Öffnungen im Wagenboden und stecken es am Zielort ein. Oft dienen Verteilerleisten als zentrale Knotenpunkte innerhalb des Waggons. Von dort aus versorgen Sie bequem LED Leuchtmittel oder Funktionsdecoder. Diese Methode spart Zeit und reduziert die Fehlerquote beim Aufbau Ihrer Anlage erheblich.
Verlängerungsmöglichkeiten für lange Züge
Bei großen Radien oder langen Waggons reicht die Standardlänge der Kupplungskabel oft nicht aus. Eine mechanische Verlängerung wird notwendig, um den nötigen Spielraum in Kurven zu gewährleisten. Steht das Kabel unter Zug, riskieren Sie Entgleisungen oder abgerissene Kontakte. Wir bieten hierfür spezifische Adapterkabel an, die genau diese Lücke schließen. Diese Zwischenstücke lassen sich einfach zwischen Kupplung und Innenverkabelung stecken.
Besonders bei der Zusammenstellung langer Güterzüge ist Planung gefragt. Wenn Sie beispielsweise modulare Güterwagen einsetzen, variieren die Abstände je nach Beladung und Kupplungstyp. Hier helfen flexible Verlängerungen, die den nötigen Längenausgleich schaffen. Achten Sie darauf, die Kabel so zu verlegen, dass sie nicht in den Bereich der Radsätze gelangen. Kleine Kabelbinder oder Klebepads fixieren die Leitungen sicher am Rahmen.
Ein weiterer Aspekt ist die Überbrückung von Wagen ohne eigene Stromabnahme. Hier dient das Verlängerungskabel als reine Durchgangsleitung. Der Strom wird von der Lokomotive durch den gesamten Zug bis zum letzten Wagen geleitet. Dies ist besonders wichtig, wenn Sie am Zugende eine Schlussbeleuchtung betreiben möchten. Die Verlängerungen sind so konstruiert, dass sie die hohen Ströme mehrerer beleuchteter Wagen problemlos bewältigen.
Wir empfehlen, bei der Installation immer eine kleine Reserveschlaufe einzuplanen. Diese Pufferzone verhindert Spannungsspitzen auf den Steckverbindern bei extremen Kurvenfahrten. Unsere Video-Tutorials zeigen Ihnen detailliert, wie Sie diese Kabelwege optimal verlegen. Sie profitieren dabei von unserer langjährigen Erfahrung in der eigenen Elektronik-Entwicklung. So gelingt der technische Ausbau Ihrer Gartenbahn auch ohne Fachstudium der Elektrotechnik.
Zusammengefasst bietet das lötfreie System von ML-Train maximale Sicherheit bei minimalem Aufwand. Sie konzentrieren sich auf das Gestalten und Fahren, während die Technik im Hintergrund zuverlässig arbeitet. Die Kombination aus passgenauen Steckern und robusten Kabeln ist der Standard für anspruchsvolle Gartenbahner. Besuchen Sie unseren Kanal für weitere Praxistipps zur Installation und Wartung Ihrer Spur-G Komponenten.
Weitere Empfehlungen
Rangierkuppler-Set mit 2 Entkuppler und Motorsteuerung Spur G
Elektrischer Entkuppler für Spur G
Rangierkuppler-Set mit 1 Entkuppler und Motorsteuerung Spur G
2 Kanal Schrittmotorsteuerung mit Decoder für Entkuppler, Tore, Pantos
Automatischer Entkuppler für einen Servo
Automatischer Entkuppler mit Servodecoder und Motor
Fehlersuche bei digitalen Kupplungssystemen
Die digitale Steuerung einer Gartenbahn bietet faszinierende Möglichkeiten. Besonders das ferngesteuerte Entkuppeln von Bausatz-Wagen erhöht den Spielwert der Außenanlage erheblich. Doch technische Hürden bei der Installation führen oft zu Frust. Wenn der Entkupplungsvorgang nicht wie gewünscht auslöst, liegt die Ursache meist in der Konfiguration oder der Hardware-Kombination. Eine systematische Fehlersuche ist hier unerlässlich.
Zunächst sollten Sie die physische Verbindung prüfen. Oft verhindern korrodierte Kontakte oder lose Kabel den Stromfluss im Gartenbetrieb. Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um eine dauerhafte Leitfähigkeit sicherzustellen. Witterungseinflüsse setzen ungeschützten Verbindungen schnell zu. Eine stabile Basis ist die Voraussetzung für jede digitale Fehlersuche.
Prüfen Sie zudem die Adressierung in Ihrer Zentrale. Ein Zahlendreher bei der Programmierung ist eine häufige Fehlerquelle. Testen Sie die Funktion idealerweise zuerst auf einem Programmiergleis. So schließen Sie Störeinflüsse durch andere Verbraucher auf der Anlage aus. Erst wenn die Logik stimmt, widmen wir uns der tiefergehenden Elektronik.
Elektrische Entkuppler richtig ansteuern
Ein Elektrischer Entkuppler arbeitet mechanisch präzise, benötigt aber ein exaktes elektrisches Signal. Moderne Zentralen wie die Märklin CS3 senden komplexe Datenpakete über das Gleis. Nicht jedes Modul interpretiert diese Befehle ohne Anpassung korrekt. Oft reicht die Standard-Spannung am Funktionsausgang nicht aus, um den Mechanismus sicher zu bewegen. Achten Sie auf die korrekte Einstellung der Ausgänge in der Software Ihrer Zentrale.
In vielen Fällen liegt das Problem in der Pulsdauer des Signals. Ein zu kurzer Impuls bewegt den Entkuppler nicht weit genug. Ein zu langer Impuls kann hingegen die Spule oder den Motor überhitzen. Hier helfen spezielle Funktionsdekoder und Servodecoder, die exakt für solche Aufgaben entwickelt wurden. Diese Bausteine lassen sich feinjustieren und entlasten die Hauptplatine der Lokomotive.
Ein weiterer Aspekt ist die Pufferung der Spannung. Bei Gartenbahnen treten durch Schmutz auf den Schienen oft minimale Stromunterbrechungen auf. Diese Millisekunden genügen, um einen digitalen Befehl zu korrumpieren. Ein Kondensator am Decoder kann hier Wunder wirken. Er glättet die Spannungsversorgung und sorgt für eine zuverlässige Ausführung des Entkuppelbefehls.
Verwenden Sie für die Rückmeldung und Steuerung auf der Anlage professionelle Weichen- Gleis- und Signaldecoder. Diese Komponenten sind für die hohen Ströme im Spur-G-Bereich ausgelegt. Sie bieten die notwendige Robustheit für den Ganzjahreseinsatz. Billige Komponenten aus kleineren Nenngrößen versagen hier oft aufgrund der thermischen Belastung.
Probleme mit Fremddecodern vermeiden
Ein herkömmlicher Lokdecoder ist primär für die Steuerung des Fahrantriebs und der Beleuchtung konzipiert. Die Ausgänge liefern meist eine konstante Spannung oder ein PWM-Signal. Ein moderner Elektrischer Entkuppler basiert jedoch häufig auf Schrittmotoren oder speziellen Servos. Diese benötigen ein völlig anderes Ansteuerprotokoll als eine einfache Glühbirne oder LED.
Hier kommt ein Schrittmotordecoder ins Spiel. Er wandelt die digitalen Befehle der Zentrale in präzise Drehbewegungen um. Ein Standard-Decoder kann diese feinen Schritte nicht generieren. Versuchen Sie niemals, einen Schrittmotor direkt an einen Lichtausgang anzuschließen. Dies führt unweigerlich zur Zerstörung der empfindlichen Elektronik im Bauteil.
Die Integration in das Gesamtsystem erfordert oft ein SX6 SUSI-Soundmodul für alle Spur G-Loks, um Sound und Bewegung zu synchronisieren. Die SUSI-Schnittstelle ist hierbei der Schlüssel zur Kommunikation zwischen den Modulen. Sie erlaubt den Datenaustausch ohne komplizierte Neuverkabelung. So ertönt das passende Abkuppelgeräusch exakt im Moment der mechanischen Trennung.
Achten Sie beim Kauf von Komponenten auf die Kompatibilität der Protokolle (DCC oder mfx). Mischbetriebe führen gelegentlich zu unvorhersehbarem Verhalten der Decoder. Wir empfehlen, innerhalb eines Zugverbandes bei einem Herstellersystem zu bleiben. Dies minimiert die Fehlerrate bei der Programmierung der CV-Werte erheblich. Dokumentieren Sie Ihre Einstellungen immer sorgfältig für spätere Wartungsarbeiten.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Kabelverbindung zwischen Gartenbahnwagen mit stromführenden Kupplungen
Eigentlich wollte ich zwei Wagen miteinander verbinden, aber das funktioniert leider nicht. Ist die Verbindung nur mit dem schwarzen Kabel möglich?
Eine elektrische Verbindung erfordert im Modellbahnbereich zwingend zwei Pole, um einen geschlossenen Stromkreis zu bilden. Wenn Sie nur ein schwarzes Kabel verwenden, fehlt der Rückleiter, und die Wagenbeleuchtung bleibt dunkel. Sie müssen entweder ein zweipoliges Kabel nutzen oder den zweiten Pol über eine stromführende Kupplung sowie die Schienenmasse realisieren. Bei der Spur G nutzen wir oft beide Schienenprofile zur Stromabnahme, um die Ausfallsicherheit zu erhöhen. Achten Sie darauf, dass alle Wagen im Verband die gleiche Polung aufweisen, um Kurzschlüsse beim Kuppeln zu vermeiden.
Ich habe ein technisches Problem mit dem Elektrischen Entkuppler 82505022. Ich bekomme ihn nicht mit einem Uhlenbrook Lokdecoder an einer Märklin CS3 zum Laufen. Was mache ich falsch?
Das Hauptproblem liegt in der technischen Ansteuerung des Entkupplers, der als Schrittmotor konzipiert ist. Ein herkömmlicher Lokdecoder von Uhlenbrook liefert an seinen Funktionsausgängen lediglich eine Gleichspannung, mit der ein Schrittmotor physikalisch nichts anfangen kann. Sie benötigen zwingend einen speziellen Schrittmotordecoder (z.B. Drive-M Kupplungsdecoder), der zwischen den Lokdecoder und den Entkuppler geschaltet wird. Dieser übersetzt die Schaltbefehle in die benötigten Impulse für die Motorwicklungen. Prüfen Sie zudem, ob in der Märklin CS3 das richtige Datenformat für die entsprechende Adresse aktiv ist, da Protokollkonflikte zwischen DCC und mfx die Signalübertragung zum Uhlenbrook-Decoder stören können.
