Funktionsbeschreibung

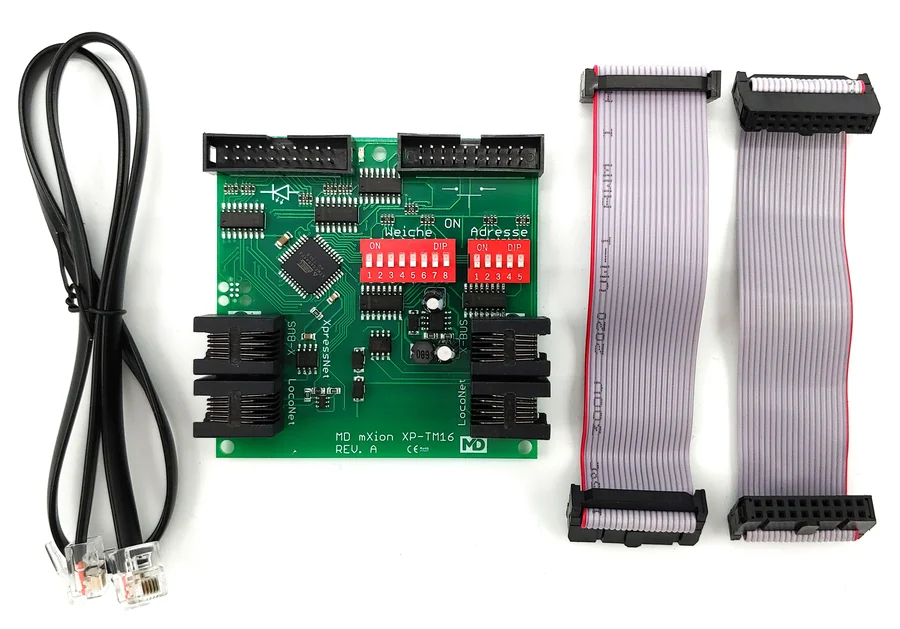

Das Modul ist ein 16-faches Schalt- und Anzeigemodul für die ML-Train Zentralen 84006020 und 84006001. Durch die beiden Schnittstellen ist ein einfacher Betrieb an vielen anderen Zentralen möglich (XpressNet & LocoNet). Mit Hilfe dieses Moduls kann man Schaltpulte aufbauen, ohne auf die Vorteile von digitaler Technik verzichten zu müssen. Das Schaltpult können Sie nach eigenen Vorstellungen mit Schaltern oder Tastern ausrüsten. Diese, sowie die LEDs zur Anzeige, schließen Sie an das Modul an. Schalten Sie so nun gleichzeitig klassisch, über Taster oder über die Digitalsteuerung. Die Signale über das Modul werden über den Bus an die Zentrale weitergeleitet. Die letzte Schaltposition wird per LED angezeigt und dargestellt.

Für die LEDs sind 470 R Widerstände eingebaut. Die DIP-Schalter werden nur beim Start des Moduls ausgewertet!

Stellungsanzeige mit LEDs:
Stimmt die Anzeige mit der Schalterstellung überein, leuchtet die Anzeige der jeweiligen Stellungsrichtung. Stimmt die Anzeige nicht mit der Schalterstellung überein, blinkt die Anzeige in der gespeicherten Position.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neuesten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.


Funktionsumfang

XpressNet kompatibles Schalt- und Anzeigemodul

LocoNet kompatibles Schalt- und Anzeigemodul

Automatische Meldung der Stellung

Enthaltener Datenspeicher für die Stellung

Taster oder Schalter anschließbar

16 Weichen schaltbar mit einer Positionsanzeige

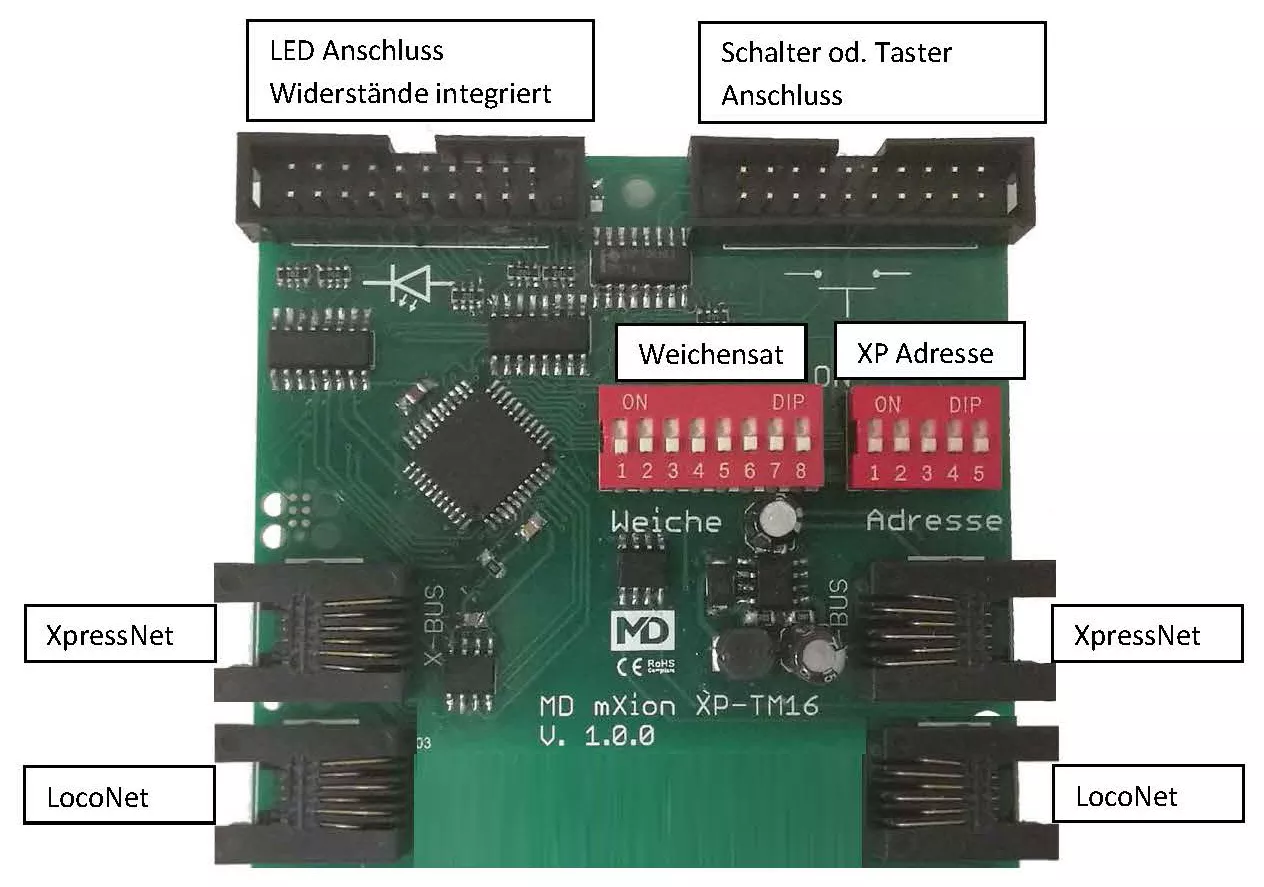

Anschlussbuchsen

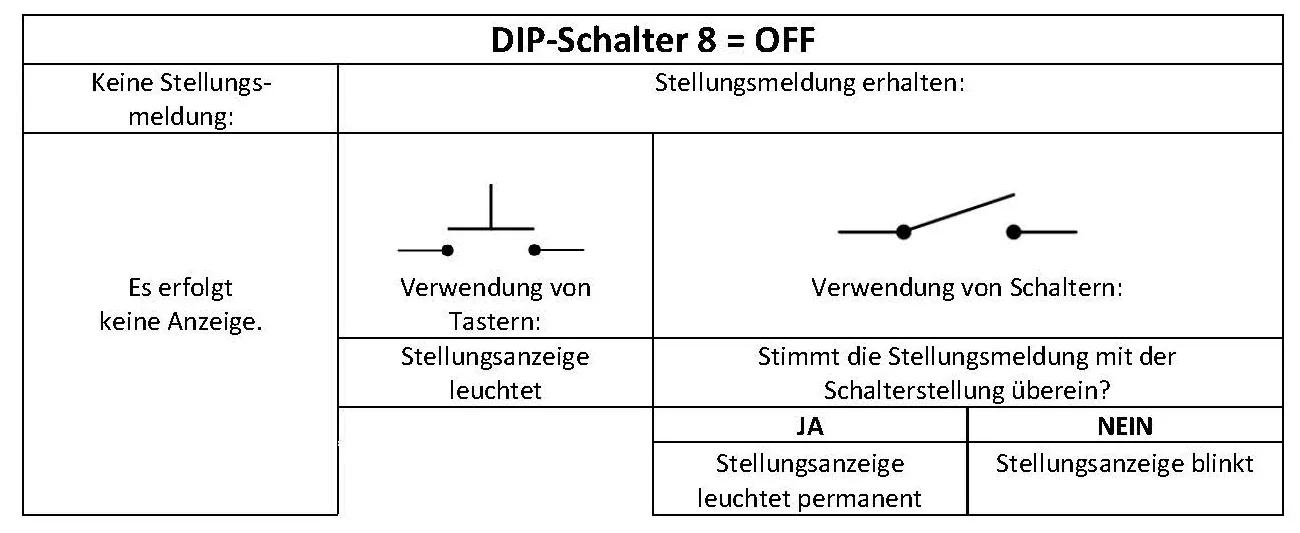

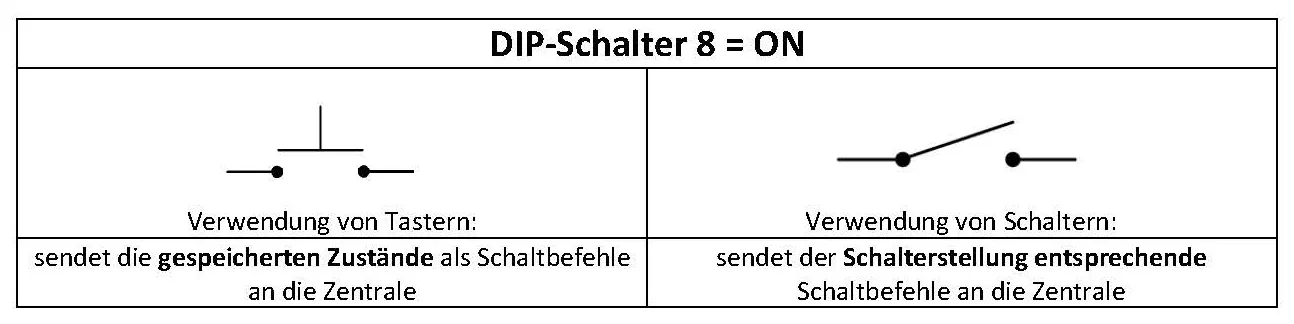

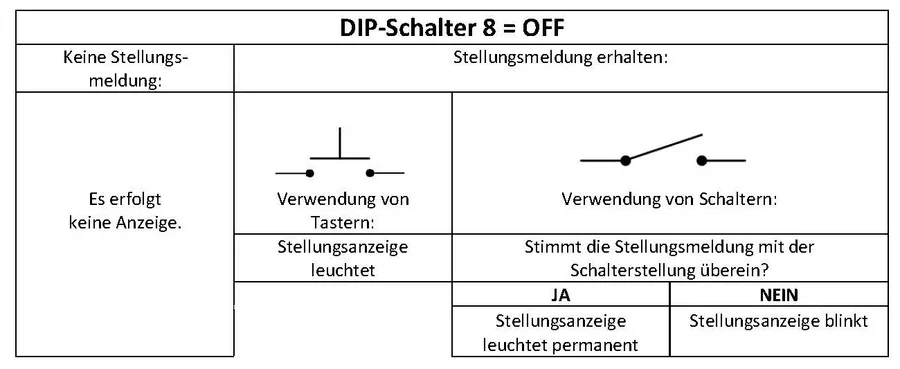

Der 8-DIP-Schalter sagt aus, ob die gespeicherte Weichenposition (bei Tastern) oder die echte Schalterstellung (bei Schaltern) an die Zentrale übermittelt werden soll und die Weichen so eine Startposition erhalten.

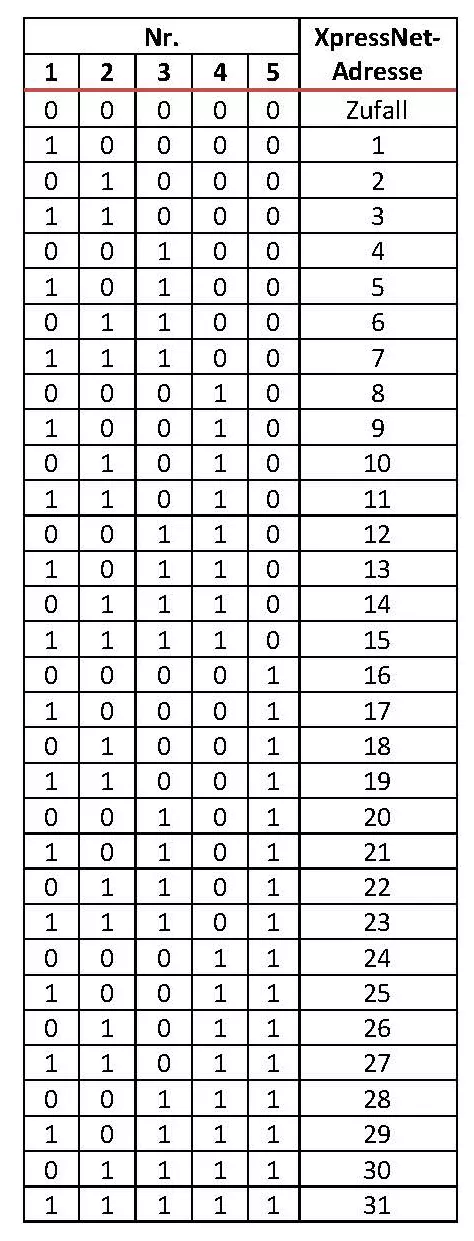

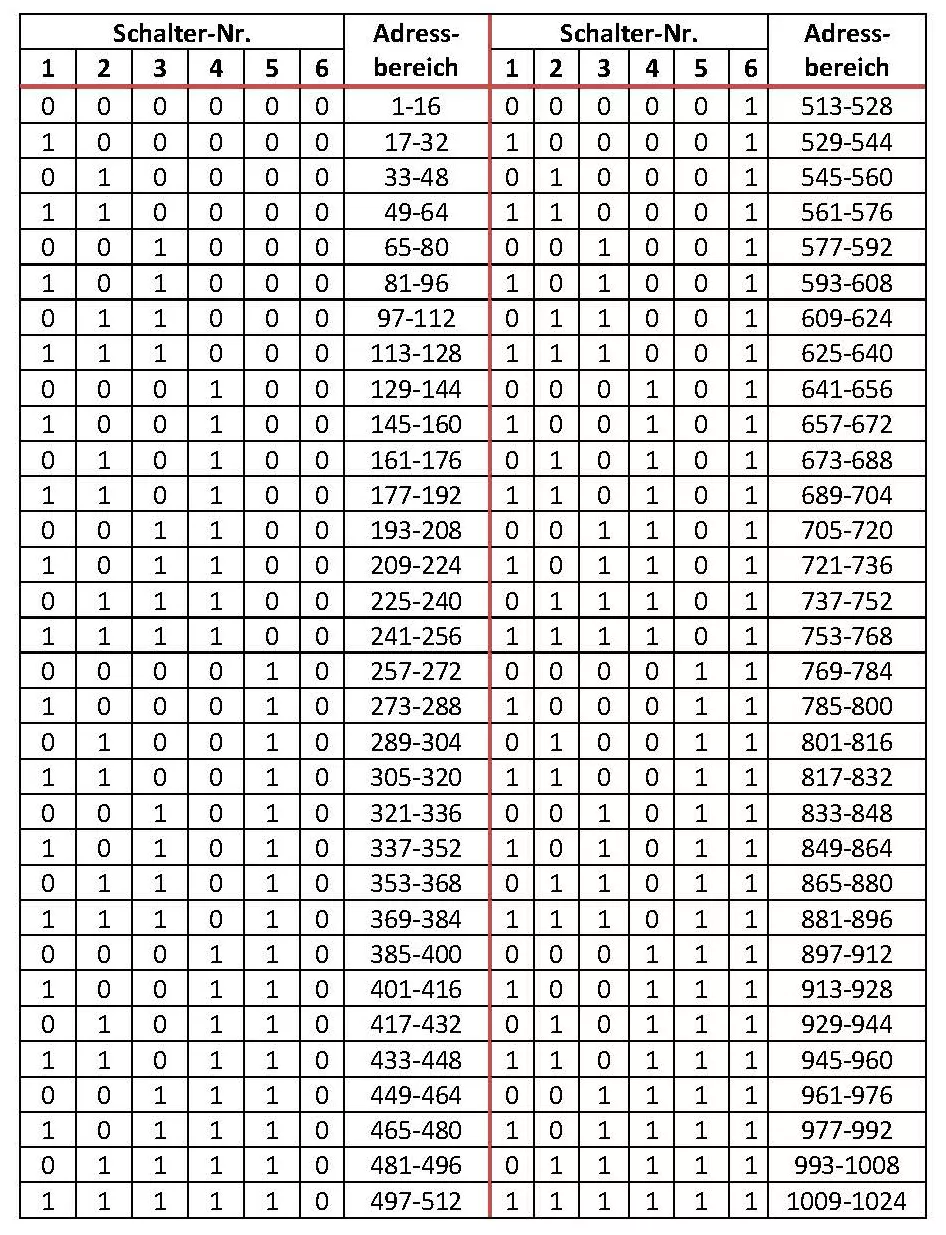

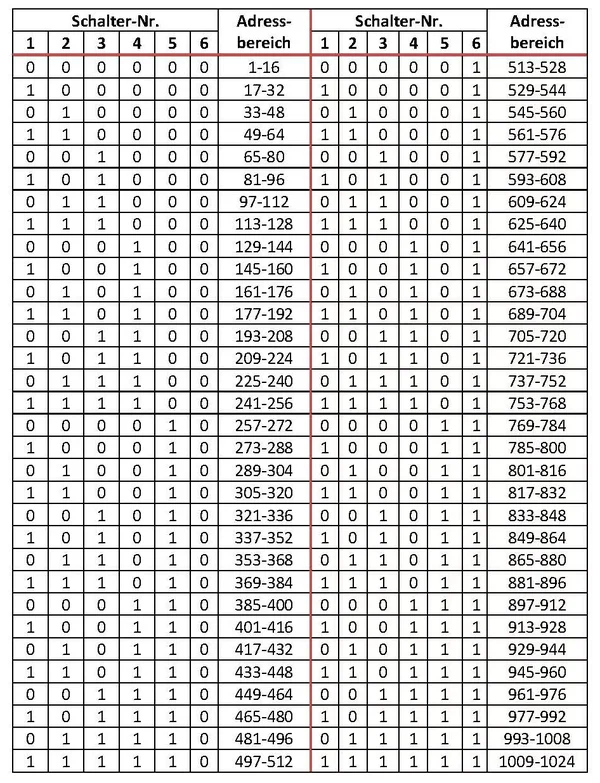

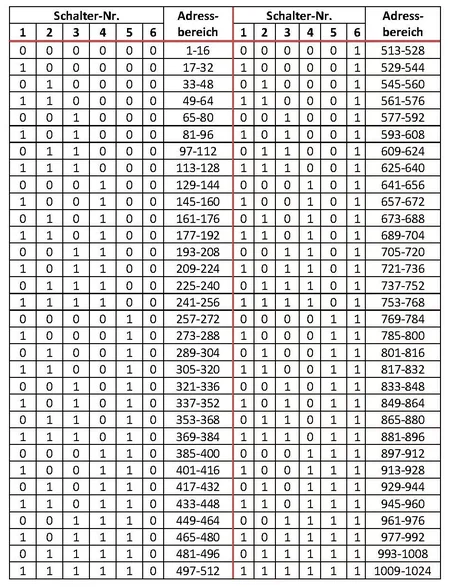

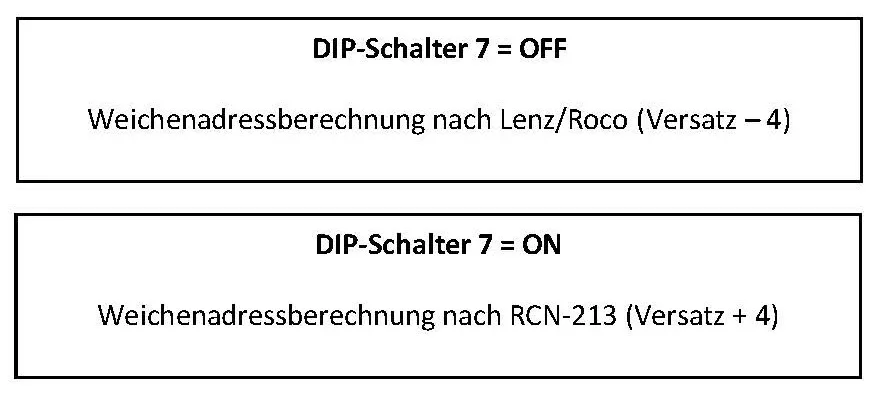

Tabelle DIP-Schaltereinstellung/Weichenadressbereich.

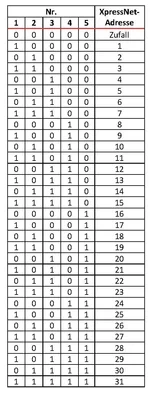

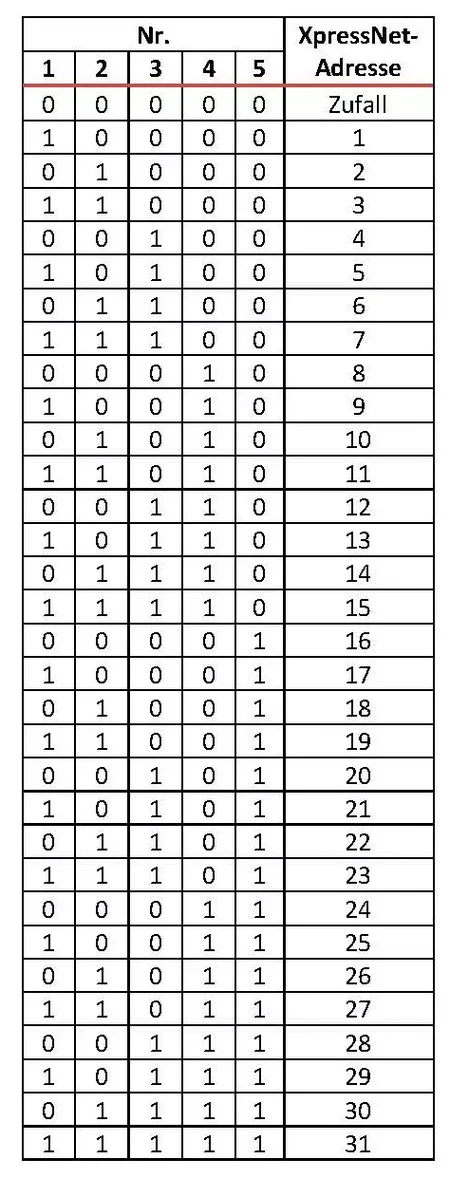

Der Auslieferungszustand mit allen “0” ist Zufallsadresse.

Einstellung am DIP Schalter 2.

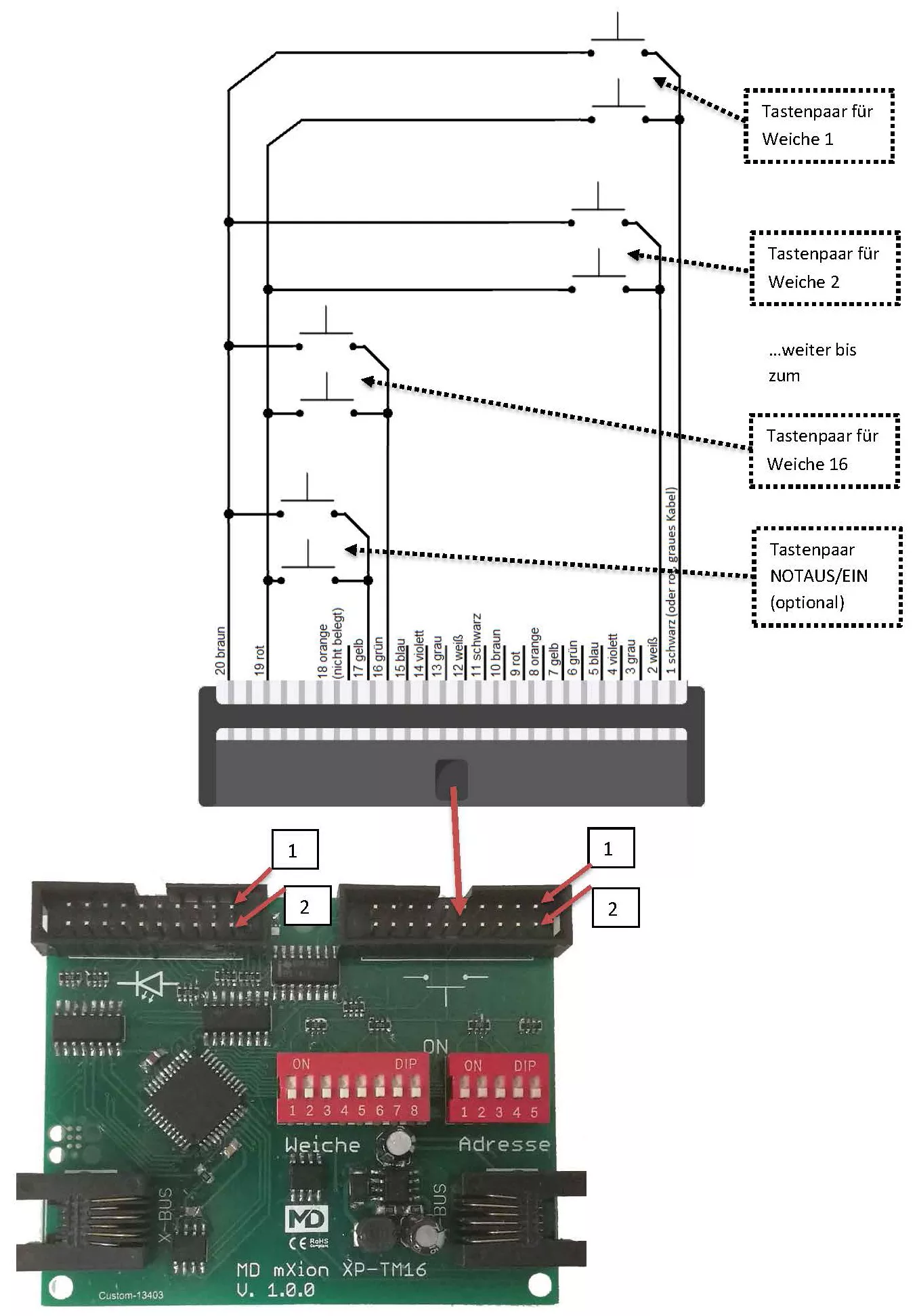

Das Prinzip des Anschlusses von Tastern zeigt die folgende Abbildung.

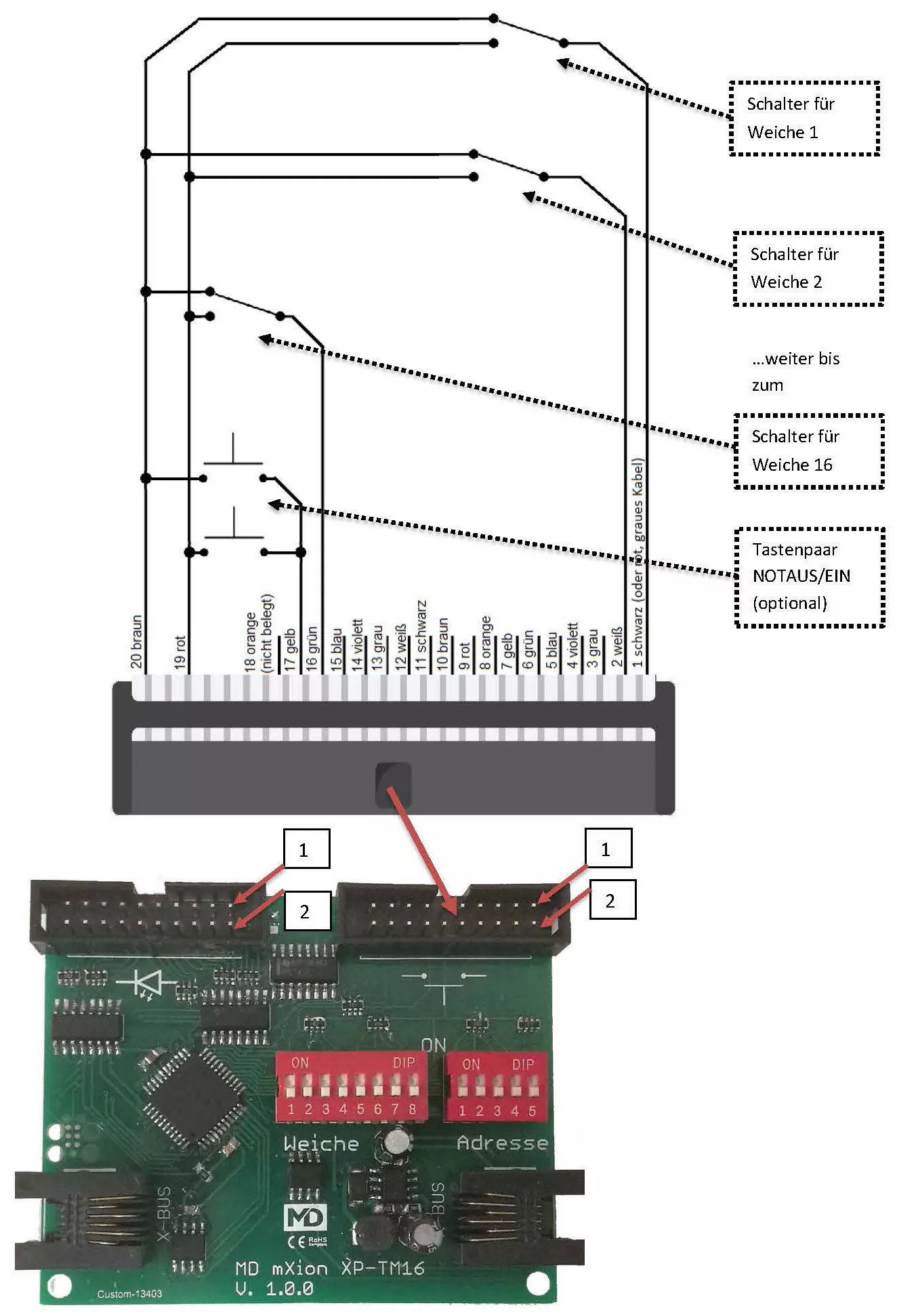

Das Prinzip des Anschlusses von Schaltern zeigt die folgende Abbildung.

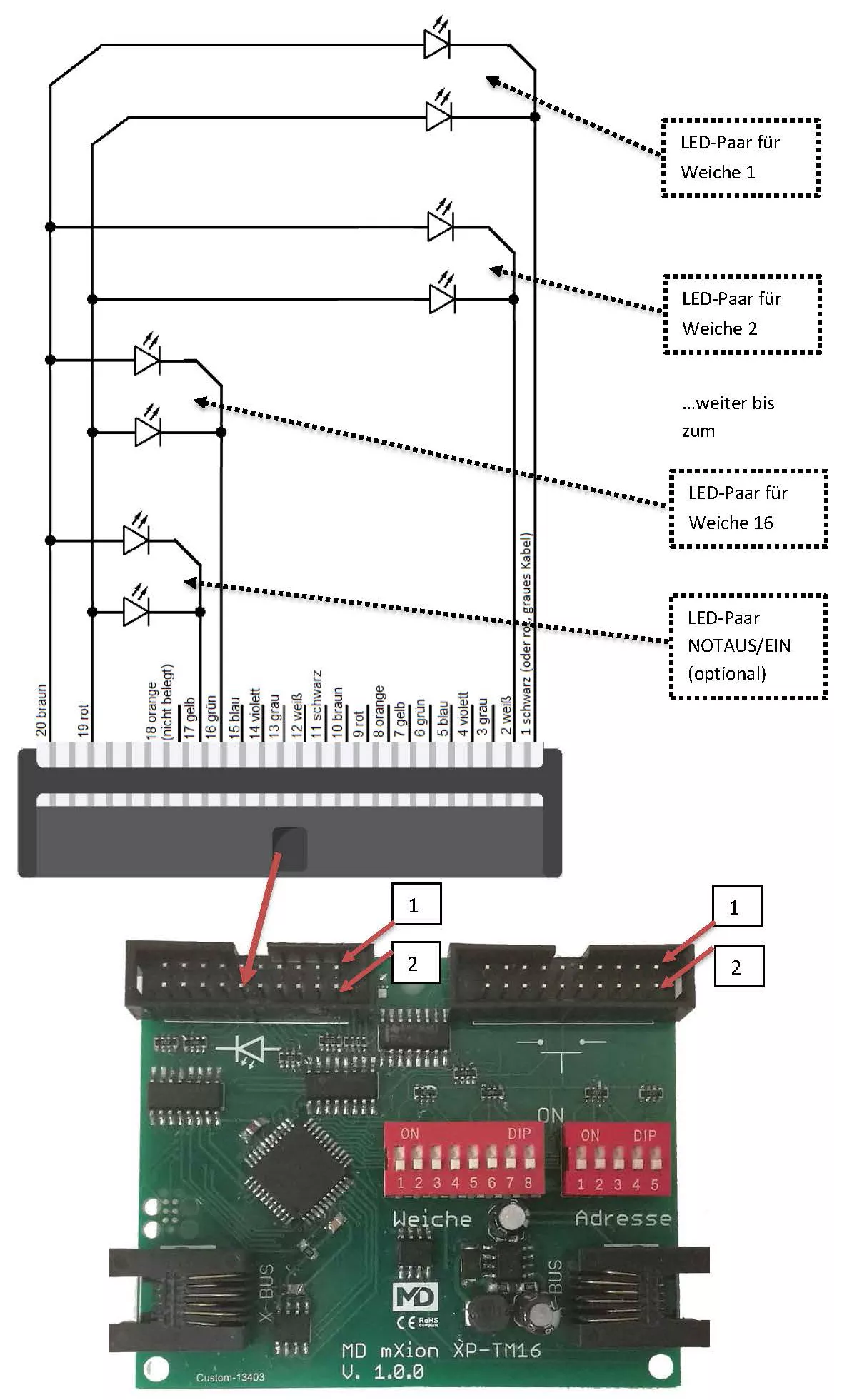

Das Prinzip des Anschlusses der Leuchtdioden (LEDs) zeigt die folgende Abbildung.













Technische Daten

Stromaufnahme: 20 mA

Temperaturbereich: -40 bis 70 °C

Abmaße: L7,5 x B7,5 x H2 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
