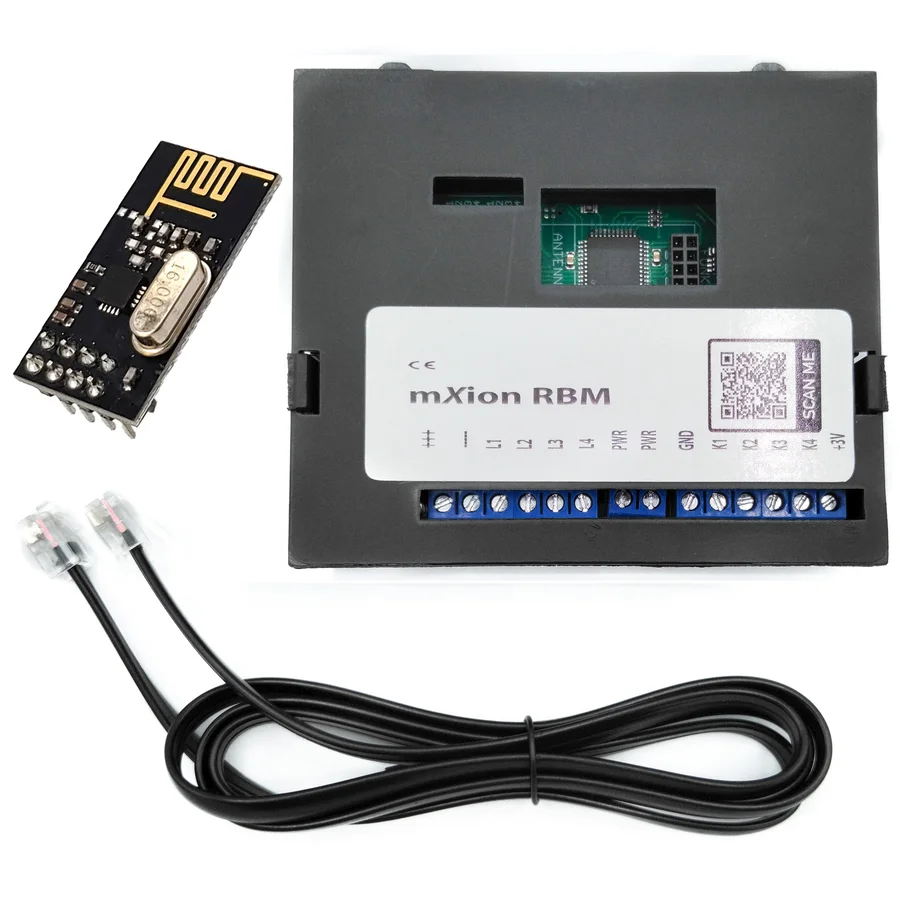

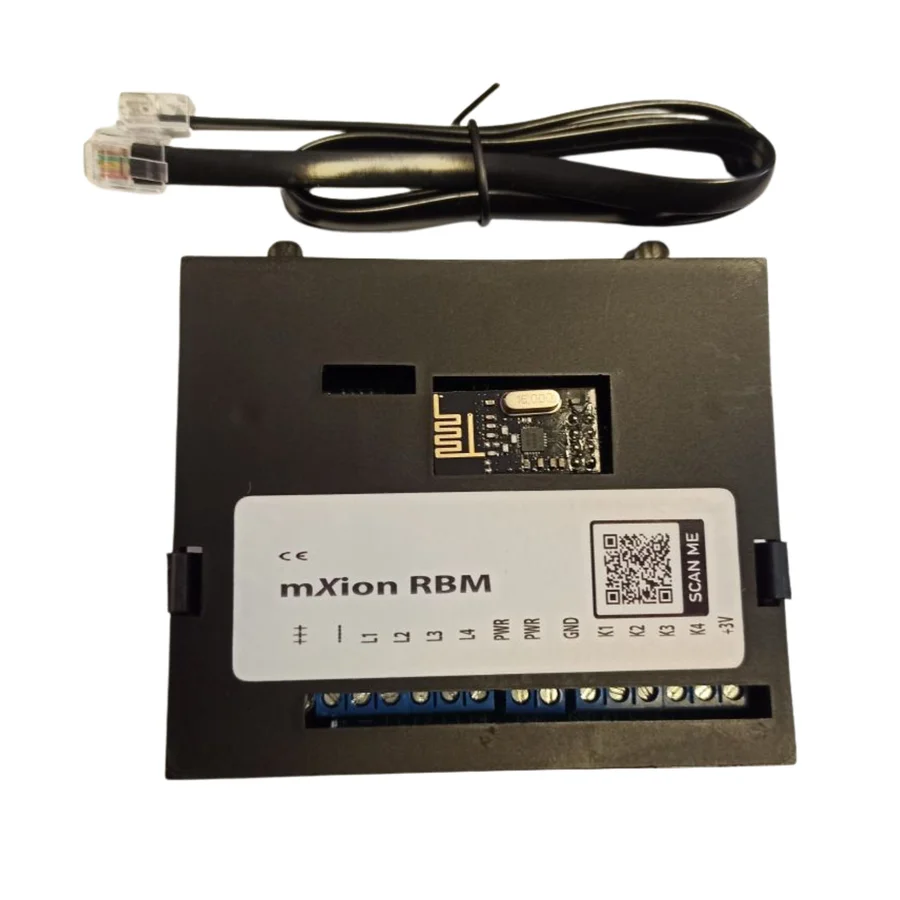

Gleis - Belegmelder mit Rückmeldeeinheit 4/8 Kanal und integriertem 2,4 GHz Funksender Spur-G ML-Train 84007060
Funktionsbeschreibung
Es ist ein universeller, analog und digital (jedes Format/System) einsetzbarer Rück-und Belegtmelder zur Erkennung von Zügen innerhalb eines Abschnittes. Das Modul unterstützt 4 Abschnitte und kann diese Anzeigen bzw. als Schaltkontakt rückmelden. Befindet sich ein Verbraucher innerhalb eines Segments, schaltet die entsprechende LED auf dem Rückmelder und diese Kontaktnummer wird über den jeweiligen Bus oder den integrierten Funksender zurückgemeldet und angezeigt. Die freien 4 Kontakte, hieran kann z. B. ein weiterer BM-Baustein von uns angeschlossen werden, sodass dann in Summe 8 Abschnitte überwachbar sind. Die Konfiguration erfolgt per CV Programmierung. Ideal geeignet zur Darstellung von Gleisplänen mit Anzeige aktuell belegter Gleisabschnitte, PC-Steuerung uvm. Zur Rückmeldung zur Zentrale wird kein entsprechendes Rückmeldemodul benötigt. Für S88, LN, XpressNet ist bereits ein Rückmeldemodul eingebaut womit die Rückmeldung einfach möglich ist. Zudem ist ein 2,4 GHz Funksender direkt auf der Platine integriert, der eine kabellose Rückmeldung ermöglicht. Das Modul kann durch CV-Programmierung mit diversen Modi eingestellt werden. Darunter ist es auch möglich, die Schalteingänge (K1-K4) zu konfigurieren (für externe Belegtmelder (ML-Train
84007000) oder Schaltkontakte). Außerdem können auch automatisierte Abläufe konfiguriert werden, wie das Schalten von Weichen, auch richtungsabhängig je nach Konfiguration.
Die Erkennungsstromstärke kann per CV in feinen Schritten eingestellt werden!
Ein doppeltes Blinken der mittleren LEDs beim Start signalisiert das korrekte Arbeiten des integrierten Funksenders.
Hinweise
Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.
Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.
Funktionsumfang
Zugerkennung für PC Steuerung
Steuerabläufe auch ohne PC möglich
8 A Dauerlast je Abschnitt, 10 A Spitze

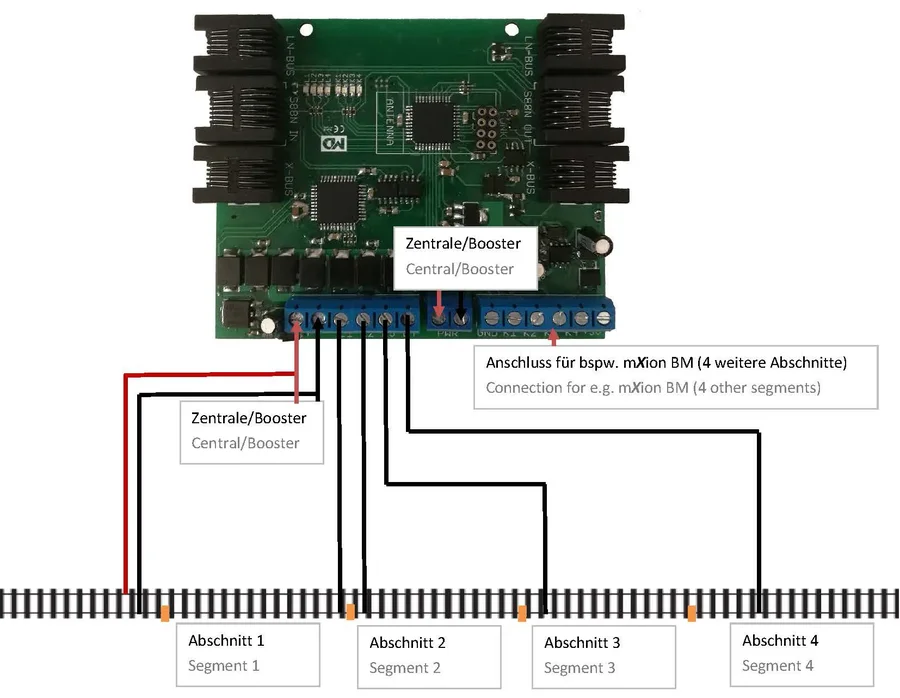

4 Belegtmeldeeinheiten für 4 Gleisabschnitte
4 Stromdetektoren zur Gleisüberwachung
4 Kontakteingänge für Schaltaufgaben
Anschluss für 1 weiteres BM über 4 Kontakte
1 BM Modul integriert
Stromgrenze für jeden Kanal fein einstellbar
Rückmeldeeinheit für S88 + XpressNet + LocoNet
Isolierte Eingänge für alle Systeme
Drahtlose Rückmeldefunktion über integrierten 2,4 GHz Funksender für MZSpro/30Z (bis zu 100 m Reichweite im Freiland)
XpressNet Rückmeldung nur für MZSpro/30Z
DC/AC/DCC Betrieb, alle Spannungen
Schaltaufgaben XpressNet alle Zentralen
Analog und Digitalbetrieb alle Systeme
LEDs integriert (8x) zur direkten Anzeige
Automatische Abläufe konfigurierbar
Funk auch bei LocoNet Zentralen nutzbar
CV Programmierung (CV, Register, Bitwise, POM)
POM Programmierung (Lok und Weiche)
Integrierter 2,4 GHz Funksender
Stabile Schraubklemmen

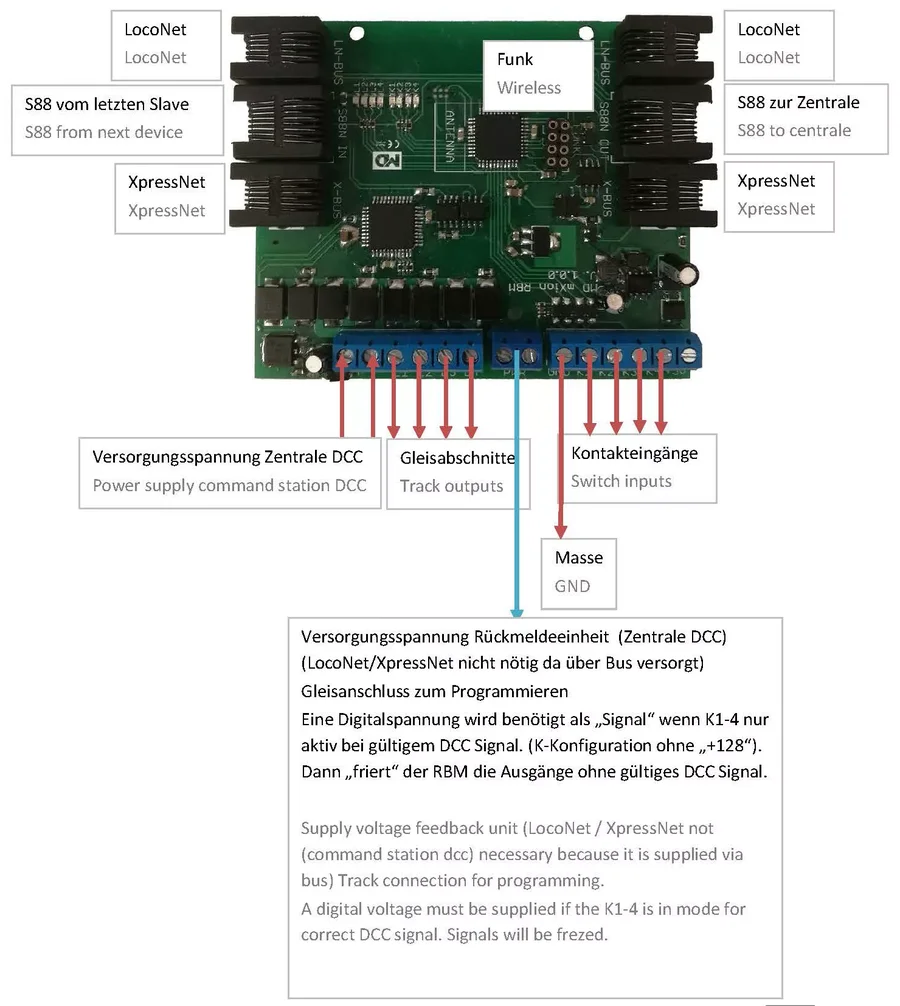

Anschlussbuchsen
K1-K4 bilden 4 unabhängige Kontakteingänge. Damit ist es möglich, externe Schalter rückmelden zu können oder gar komplexe Schaltaufgaben abarbeiten zu können. Entsprechend der CV-Liste muss der jeweilige K-Ausgang ein- und umgestellt werden und bei Bedarf kann eine Sonderfunktion aktiviert werden.
Manche Sonderfunktionen arbeiten mit 2 Kontakteingängen (z. B. richtungsabhängiges Schalten). Damit braucht man 2 Kontakte (z. B. K1,2), welche als Eingang paarweise immer zusammen eine Schaltaufgabe übernehmen. Ebenso können die Kontakte auch direkt gegen das digitale Gleis geschaltet werden (Sensorgleis z. B.) um einen Zug zu detektieren und eine Weiche oder ein Signal schalten zu lassen. So sind halbautomatische Abläufe ohne PC möglich. Schaltaufgaben (z. B. Kontakt schaltet Weiche oder richtungsabhängige Kontaktauslösung schaltet Weiche) ist mit jeder XpressNet-fähigen Zentrale möglich. Die Rückmeldung und Funk funktioniert nur an unseren Zentralen über XpressNet!
Schalt- und Kontakteingänge

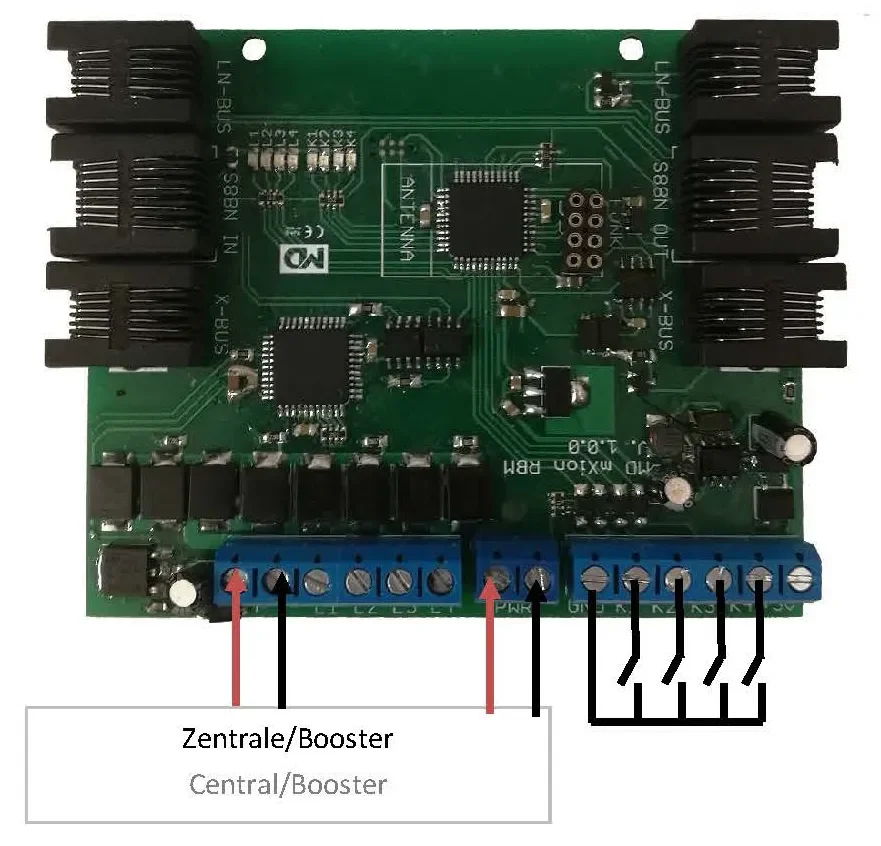

Die Kontakt- und Schalteingänge K1-K4
sind geschützte Eingänge, sodass hier auch nur eine Schaltung gegen Masse (oder das digitale Gleis) erkannt wird. Auf eine Isolation muss nicht geachtet werden. Auch Sensorgleise sind als Kontaktierung zulässig. K1-4 können mit diversen Modi betrieben werden für automatische Abläufe.
Funkbetrieb
Der Rückmelder verfügt über einen direkt integrierten 2,4 GHz Funksender zur kabellosen Rückmeldung an unsere Zentralen MZSpro (ML-Train
84006020) und 30Z (ML-Train
84006001). Die Reichweite beträgt im Freiland bis zu 100 Meter. Für den Betrieb wird lediglich eine externe Spannungsversorgung (z. B. über das Gleis) benötigt. Die Rückmeldung funktioniert auch drahtlos an LocoNet Zentralen, wobei das erste Rückmeldemodul als Empfänger dient. Der integrierte Funksender arbeitet korrekt, wenn beim Start die mittleren LEDs doppelt blinken.
Pegelsteuerung
Jedes schließen eines Kontaktes im Modus Weichensteuerung pegelabhängig für K1-K4 schaltet die zugehörige in der Adress-CV eingetragene Weichenadresse nach „rechts“, jedes öffnen nach „links“. Die Richtung ist invertierbar per CV. Damit lassen sich einfache Schaltpulte aufbauen.
Richtungsabhängige Auslösung
Bei Benutzung von 2 Gleiskontakten hintereinander angeordnet, kann die Fahrtrichtung gemeldet werden. Als Beispiel: Erst Auslösung K1, dann K2 meldet K1. Wenn K2 dann K1 meldet K2.
Belegtmeldemodus
Per Auslieferung sind alle Kontakteingänge auf Belegtmeldung gestellt (Modus 6). Dieser Modus ist dafür gedacht, Züge und dessen Position auf der Anlage zu erkennen und mit Hilfe einer PC Steuerung zu kontrollieren. An die Kontakte K1-4 können dabei entweder Schaltsensoren oder besser unser Belegtmelder-Baustein angeschlossen werden. Innerhalb des Rückmeldermoduls ist bereits ein BM integriert und verwaltet L1-L4. Hier ist nur Modus 6 fest eingestellt möglich als Rückmeldung.
Einstellung und Programmierung
Die Einstellungen des Moduls erfolgen über DCC mittels Programmiergleis oder über POM. Wichtig dabei ist, dass kein Buskabel eingesteckt ist, sonst ist keine Programmierung möglich. Für ältere Steuergeräte kann die Programmierung mittels Register 7 und 8 erfolgen. Empfehlenswert ist die Sperrung des Moduls nach erfolgreicher Programmierung mittels CV6 = 0.
Bussystem S88
Der Rückmelder beherrscht das S88 Bussystem. Dieser reine Rückmeldebus kann bei vielen gängigen Zentralen, so auch bei unserer 30Z (ML-Train
84006001) eingesetzt werden. Hierbei werden alle 4 Kontakteingänge und 4 BM-Eingänge (Summe 8 Kontakte) zurückgemeldet ob diese geschlossen oder offen sind. Es ist keine Adressierung oder Programmierung nötig. Die Module werden hintereinander verschaltet. Lediglich CV 35 ist von Bedeutung. Hierbei wird die Impulsfolge für das erste Modul direkt an der Zentrale eingestellt. Bei manchen Zentralen (z. B. DR5000) ist dies nötig, wenn sich die Adresse des ersten Kontaktes verschiebt, wird hiermit der Offset angegeben. Bei der DR5000 ist dies 16. Bei unseren Zentralen muss hier eine 0 eingetragen werden.
Bussystem LocoNet
Der Rückmelder beherrscht das LocoNet. Dabei kann der Baustein alle Befehle der Kontakte K1-K4 entsprechend nach Konfiguration ausführen und somit es auch möglich mit dem Modul automatisiert Weichen schalten zu können. Für die reine Rückmeldung (Modus 6) muss keine CV Änderung vorgenommen werden. Die Module werden einfach nur an den Bus angeschlossen. Die Adressierung passiert automatisch. Lediglich die Kontaktadresse (oder je nach Modus die zu schaltende Weichenadresse) muss konfiguriert werden.
Bussystem XpressNet
Bei Verwendung des XpressNet Bus ist eine eindeutige Adresse (CV 1) zu programmieren. Jeder Baustein muss eine eindeutige Adresse besitzen, der am XpressNet angeschlossen ist. Am XpressNet-Bus können bei Fremdzentralen nur die Modi der K1-4 von 1,3 und 5 genutzt werden. Alle anderen Modi der Kontakteingänge sind NUR an unseren Zentralen möglich! Ebenso die Rückmeldung ist NUR an unseren Zentralen möglich. Weiteres entnehmen Sie bitte der Anleitung der jeweiligen Zentrale.
Berechnung Kontaktadresse
Die Kontaktadressen K1-4 und L1-4 ist
äquivalent zur Berechnung von Weichenadressen (vgl. POM Adresse). Je nach Modus K1-4 ist die Adresse eine Weichen- oder Rückmeldeadresse. Die Adressen L1-4 sind immer Rückmeldeadressen. Für S88 sind diese Adressen ohne Bedeutung.
Beispiel: Sie möchten Kontaktadresse < 256:
➔ Tragen Sie die gewünschte Adresse in die Adress-CV „tief“ ein. Hoch bleibt 0.
Beispiel: Sie möchten Kontaktadresse 1250:
Adress-CV hoch: 1250 / 256 = 4,88 ➔ Hoch-CV = 4
Adress-CV tief: 1250 - (Adress-CV hoch x 256)
= 1250 - (4 x 256) = 226.
Technische Daten
Spannung: 7-27 V DC/DCC; 5-18 V AC
Stromaufnahme: 30 mA (ohne Funktionsausgänge)
Maximaler Funktionsstrom: je Kanal L1-L4 8 A
Temperaturbereich: -20 bis 80 °C
Abmaße: L9,3 x B7,7 x H2,5 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Bedienungsanleitung mit CV-Werten
