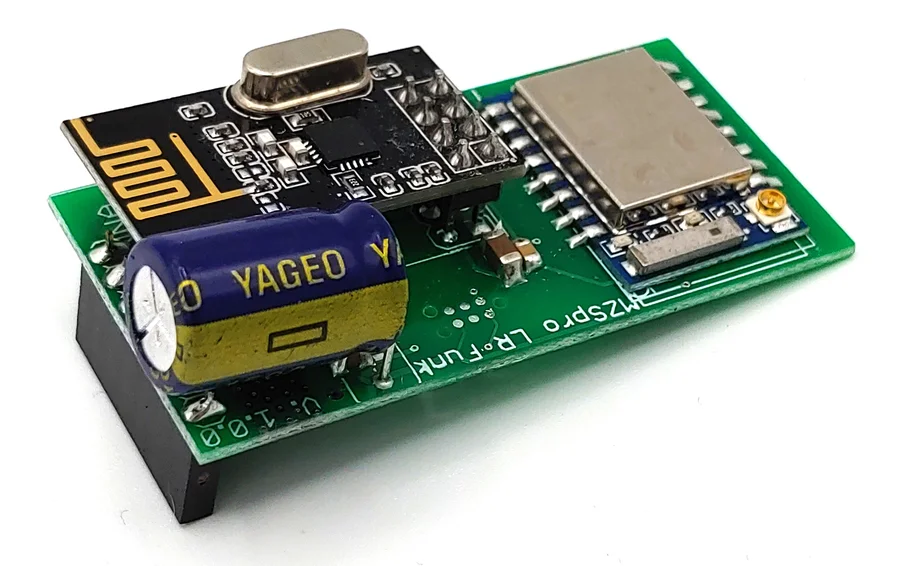

Funk-Adapter für Digitalzentrale ML-Train 84006021

Funktionsbeschreibung

Es ist ein universeller Funk-Adapter/Z21 Adapter zur Funkeinbindung für die MZSpro Zentrale. Dabei ist es möglich, 2,4 Ghz Handregler einzubinden. Außerdem können unsere 2,4 Ghz Rück- und Belegtmelder eingebunden werden.

Das High-Light des WLAN-Adapters ist jedoch das integrierte Full-Access Triple-Buffer WLAN Modul. Das bietet enorme Schnelligkeit und viele Möglichkeiten. So ist es möglich, dass die Roco®-Z21® App (Apple & Android) als auch die Roco MultimausWLAN genutzt werden kann. Dabei ist es möglich, den Handregler oder die App über das eigene Haus-WLAN laufen zu lassen und den Adapter ins WLAN einzubinden. Natürlich (gerade für eine Außenanlage) ist es möglich, sich direkt auf das Modul schalten zu können, sodass sich Ihr Handy oder die MultimausWLAN direkt mit der Zentrale verbinden, ohne externes WLAN. Es wird dabei weder ein Router noch ein Freischaltcode benötigt, beides ist bereits enthalten und integriert.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.


Funktionsumfang

WLAN-Z21 100% Kompatibilität

WLAN Modul und 2.4 Ghz Modul

Einbindung von Handregler, Rückmelder

Einbindung von MD-Rückmelder per Funk möglich

Steuerung über App möglich (Android & Apple)

Z21-App

MultimausWLAN nutzbar

WLAN einbindbar in Haus-WLAN

WLAN Direktaufschaltung möglich (Access-Point)

Kein Freischaltcode nötig

Kein Router notwendig

Triple-Buffer WLAN

80 m Reichweite (freies Feld)

Reichweite bei Clientmodus abhängig vom Hauswlan

Anschlussbuchsen

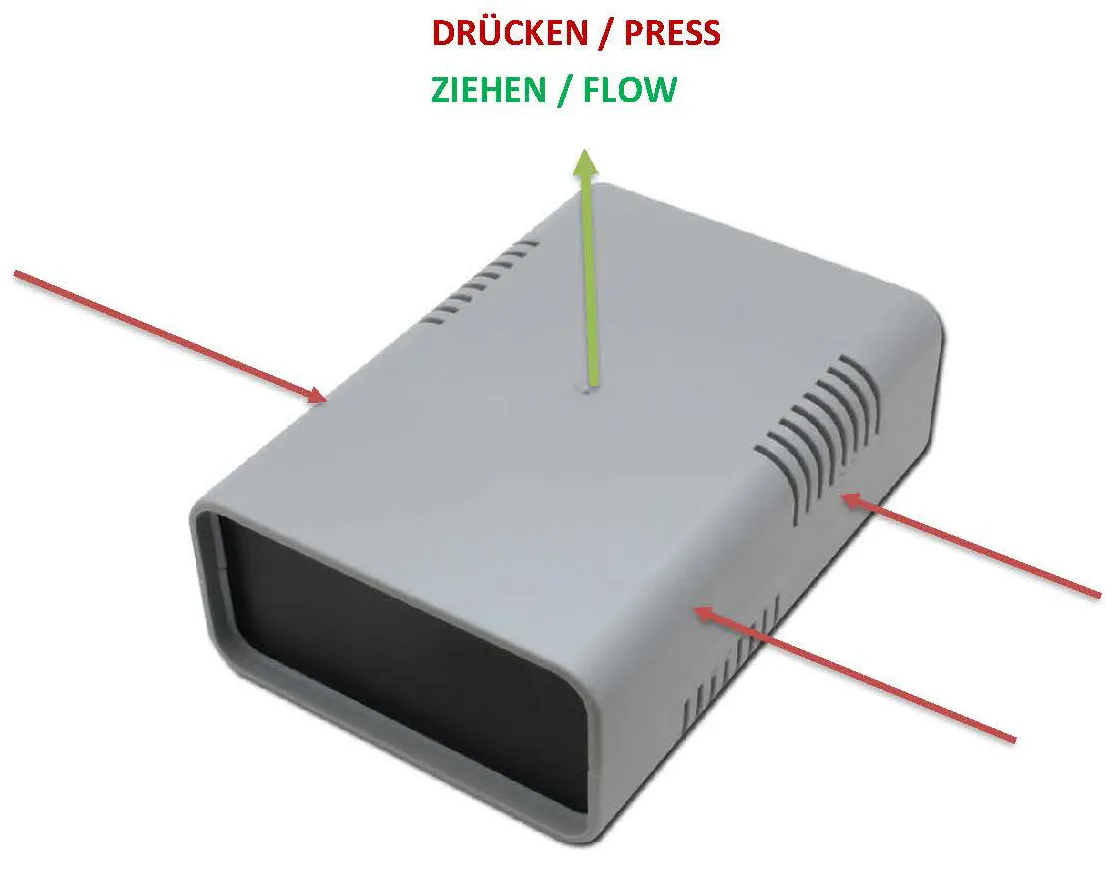

Klappen Sie das Gehäuse auf und stecken Sie den Adapter auf den dafür vorgesehen Steckplatz ein (Stiftleiste, „Funk-Z21-Adapter“).




WLAN-Einbindung

Es gibt 2 Möglichkeiten, über WLAN mit dem Modul zu kommunizieren.

Der erste Modus ist die Direktaufschaltung, das heißt, Sie müssen sich im WLAN des Gerätes einloggen. Wählen Sie am Handy oder in der MultimausWLAN das Netzwerk „mXion MZSpro Z21“ aus und geben Sie das Passwort MDELEC1207 ein. Danach wird Ihr Handy mit dem WLAN verbunden bzw. die MultimausWLAN. Ändern Sie nun die IP in der MultimausWLAN (Einstellungen -> WLAN -> Z21-IP-ADRESSE) bzw. in der App (Einstellungen -> Z21 Einstellungen) auf 192.168.111.111. Sie können nun steuern. Mehr ist nicht nötig. Achten Sie beim Handy darauf, dass Sie im WLAN bleiben, wenn eine Nachricht kommt, drücken Sie „Nein“ um im Netzwerk zu bleiben. Bei der MultimausWLAN finden Sie den Punkt WLAN unter Einstellungen dann drücken Sie auf SSID, wählen mXion MZSpro Z21 aus und geben das Passwort von oben ein. Achten Sie drauf, dass Sie die Shift-Taste drücken um Großbuchstaben zu schreiben. Auf freiem Feld hat man ca. 80 m Reichweite.

Der zweite Modus ist die Clientaufschaltung, das heißt, Sie fügen das Modul in Ihr Haus-WLAN ein und können es über Ihr normales Netzwerk steuern. Ihr Handy hat dadurch weiterhin Internet, jedoch ist eine Steuerung nur möglich, wenn Sie sich innerhalb des WLAN befinden. Vorteil ist die bessere Steuerung durch Wände. Die Aufschaltung erfolgt über den integrierten Webserver. Dort können einige Einstellungen gemacht werden. Folgen Sie die nachfolgenden Schritte für die Integration in Ihr WLAN.

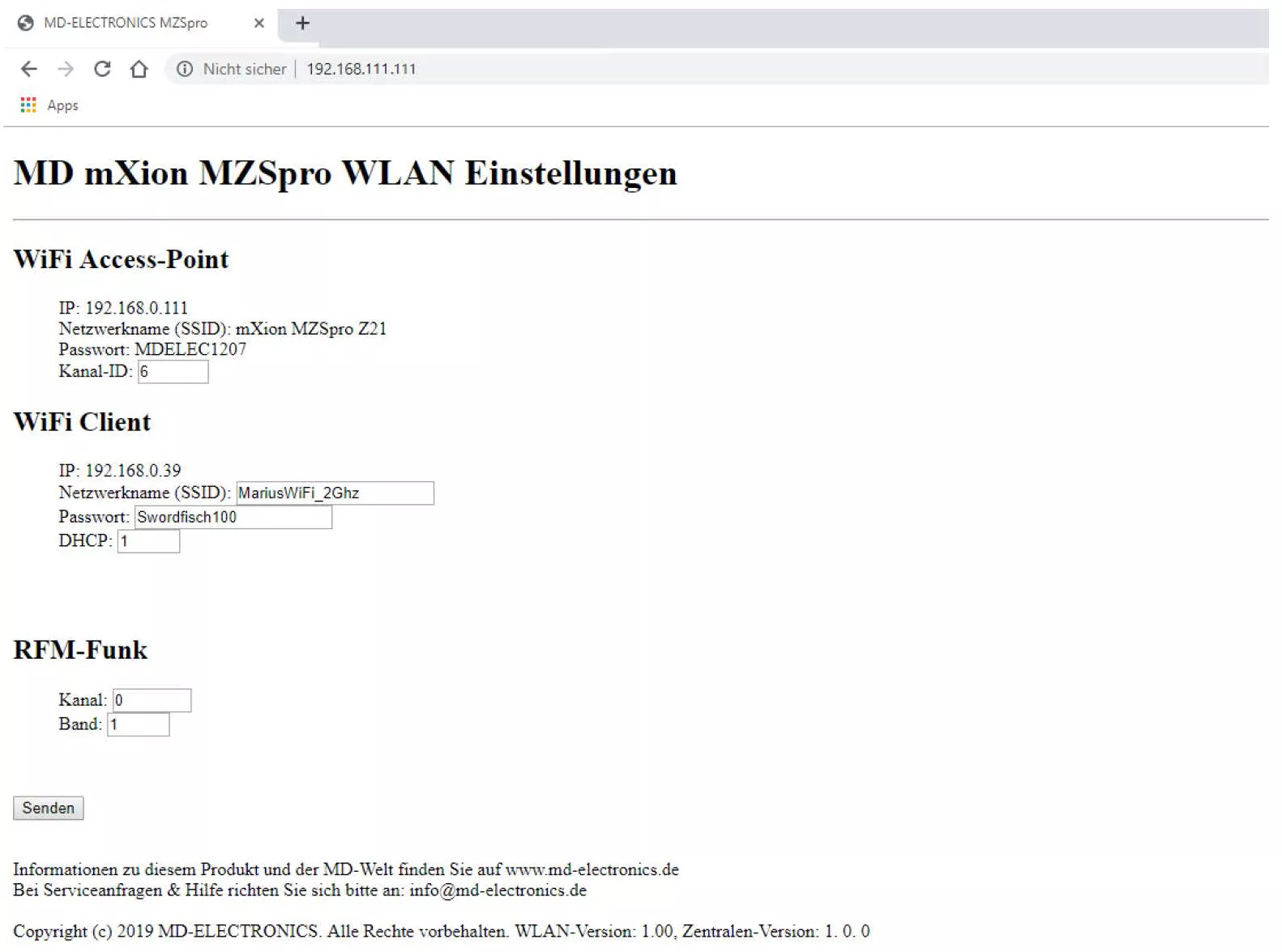

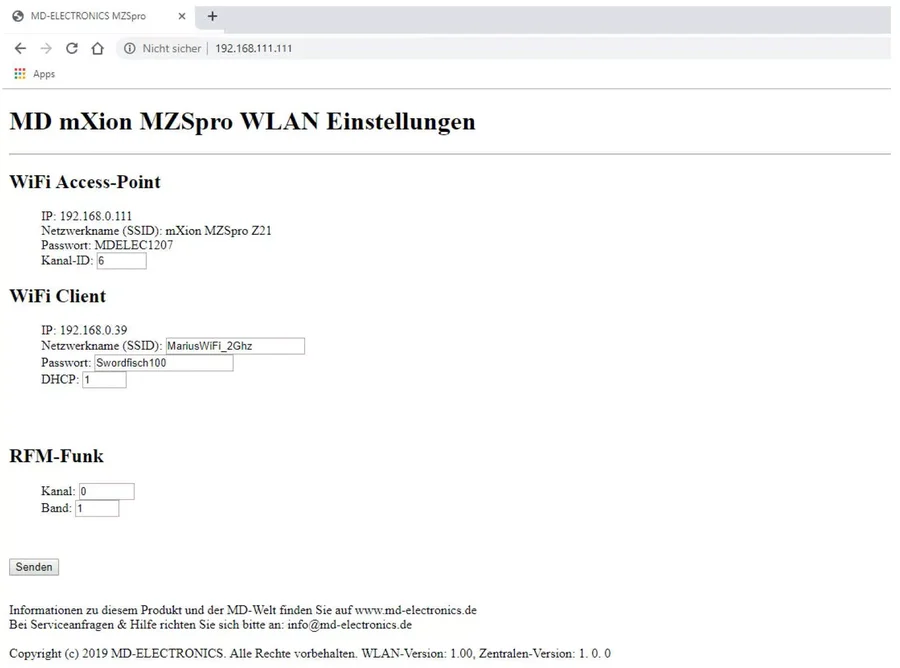

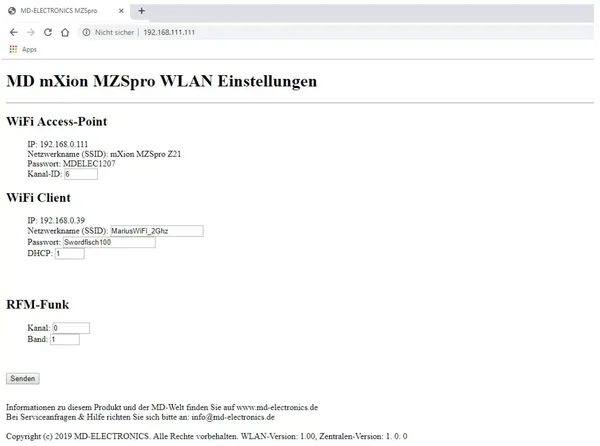

Verbinden Sie ihr Handy oder PC mit dem WLAN mXion MZSpro Z21 mit dem Passwort MDELEC1207. Danach öffnen Sie Ihren Browser und geben folgendes ein: http://192.168.111.111 und drücken Enter. Es baut sich dann folgendes auf:



Wichtig hier ist der Client-Modus. Dieser Modus ist der zweite von oben erwähnte. Dieser ist nötig, wenn Sie das Modul im eigenen WLAN aufschalten möchten. Geben Sie die SSID (Netzwerkname) Ihres Haus-WLAN ein ebenso wie Ihr Passwort. DHCP kann gewählt werden (Wert = 1) wenn die IP dynamisch vergeben werden soll (nur bei Bedarf).

Über RFM-Funk stellen Sie den Kanal und das Band ein, auf dem die Funk-Rückmeldemodule von uns (ML-Train 84007000, 84007001) laufen sofern vorhanden. Die gleichen Werte müssen auch im Modul eingestellt sein (siehe Anleitung).

Wenn Sie alles eingestellt haben, klicken Sie auf „Senden“ und warten Sie, bis das System sich aktualisiert hat. Sie sehen dann die IP des Systems, die in der App/MultimausWLAN eingegeben werden kann.

Hinweis
Wenn Sie die o.g. IP des Webservers aufrufen und Ihre Heimnetzwerkdaten eingeben, verbindet sich die Zentrale direkt mit Ihrem Heimnetzwerk. Sie können dann direkt steuern. Verbinden Sie die MultimausWLAN ebenso mit Ihrem Heimnetzwerk. Wählen Sie jedoch die Direktaufschaltung (Sie verbinden das Handy/MultimausWLAN direkt mit dem Netzwerk der Zentrale), müssen Sie die IP des Webservers in der App unter Einstellungen -> Z21 Einstellungen bzw. in der Multimaus unter Einstellungen -> WLAN -> Z21-IP-ADRESSE an die des Webservers (192.168.111.111) anpassen, damit Sie steuern können!


Technische Daten

Stromaufnahme: 100 mA

Temperaturbereich: -40 bis 70 °C

Abmaße: L2,5 x B5,3 x H3,0 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
