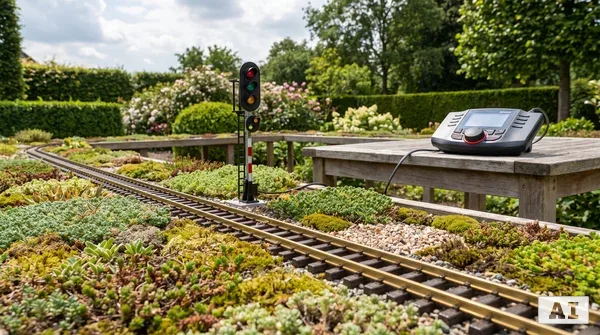

Signaldecoder an Digitalzentrale Spur G anschließen: Anleitung für Lichtsignale

Signaldecoder an Digitalzentrale Spur G anschließen: Anleitung für Lichtsignale

Der Anschluss von Signaldecodern an eine Digitalzentrale der Spur G ist ein entscheidender Schritt für einen realistischen und automatisierten Fahrbetrieb im Garten. Ob Sie Lichtsignale mit komplexen Signalbildern steuern oder einfache Weichenantriebe digitalisieren möchten – die korrekte Verkabelung und Programmierung sind das A und O. In dieser Anleitung erfahren Sie, wie Sie Ihre Komponenten sicher verbinden, die richtigen Kabelfarben zuordnen und typische Fehler wie flackernde Lichter oder unkontrolliertes Schalten vermeiden. Wir führen Sie durch die Konfiguration der CV-Werte und zeigen Ihnen, wie Sie moderne Zentralen wie die CS3 oder die 30Z Funk-Digitalzentrale optimal nutzen, um Ihre Signalanlagen zum Leben zu erwecken.

Grundlagen und Anschluss der Signaldecoder an die Digitalzentrale in der Spur G

Die realistische Steuerung von Licht- und Formsignalen stellt einen wesentlichen Aspekt beim Betrieb einer anspruchsvollen Gartenbahn dar. Um den reibungslosen Ablauf auf der Außenanlage zu gewährleisten, ist die Integration von Signaldecodern in das digitale System unumgänglich. In diesem Leitfaden erfahren Sie detailliert, wie Sie Signaldecoder an Ihre Digitalzentrale in der Spur G anschließen und welche technischen Besonderheiten dabei zu beachten sind.

Die Funktionsweise von Signaldecodern im DCC-System

Ein Signaldecoder fungiert als Bindeglied zwischen der Digitalzentrale und dem physischen Signal an der Strecke. Während die Zentrale digitale Befehle über das Gleis oder einen separaten Bus sendet, übersetzt der Decoder diese Informationen in elektrische Impulse. Je nach Bauart steuert der Decoder LED-Signale mit unterschiedlichen Lichtbildern (z. B. Hp0, Hp1, Hp2) oder mechanische Antriebe von Formsignalen an.

Bei der Spur G ist die Zuverlässigkeit dieser Komponenten von höchster Bedeutung. Da die Entfernungen in der Außenanlage oft deutlich größer sind als bei Innenanlagen, müssen die Decoder eine stabile Signalverarbeitung gewährleisten. ML-Train setzt hier auf spezialisierte Elektronik-Entwicklungen, die präzise auf die Spannungsverhältnisse und Protokolle im DCC-Betrieb abgestimmt sind.

Vorbereitung: Auswahl der passenden Komponenten

Bevor Sie mit der Installation beginnen, sollten Sie sicherstellen, dass Ihr Signaldecoder mit dem verwendeten Protokoll Ihrer Zentrale kompatibel ist. In der Spur G hat sich das DCC-Format als Standard etabliert. Achten Sie zudem darauf, ob Ihr Signal mit gemeinsamer Anode oder gemeinsamer Kathode geschaltet wird, da dies die Verkabelung am Decoder-Ausgang maßgeblich beeinflusst.

Ein wesentlicher Vorteil hochwertiger Decoder ist die Unterstützung der SUSI-Schnittstelle oder die Konfigurationsmöglichkeit über CV-Werte (Configuration Variables). Dies ermöglicht es Ihnen, beispielsweise Überblendeffekte bei Lichtsignalen einzustellen, was das Vorbild originalgetreu wiedergibt.

Schritt-für-Schritt: Wie Signaldecoder an Digitalzentrale Spur G anschließen

Der Anschlussvorgang lässt sich in drei wesentliche Bereiche unterteilen: die Spannungsversorgung, den Dateneingang und den Anschluss des Endgeräts.

1. Anschluss an den Schienenstrom oder den Booster-Kreis

Die meisten Signaldecoder beziehen ihre Informationen direkt aus dem digitalen Gleissignal. Hierzu werden die Eingänge des Decoders (oft mit JK oder Track bezeichnet) mit dem Schienenprofil oder einer parallel verlaufenden Ringleitung verbunden. Bei weitläufigen Gartenbahnen empfiehlt es sich, eine separate Versorgungsleitung zu nutzen, um den Spannungsabfall zu minimieren und die Signalintegrität zu wahren.

Verwenden Sie hierfür Kabel mit ausreichendem Querschnitt. In der Spur G sind 0,75 mm² oder 1,5 mm² für die Hauptzuleitungen angemessen, um sicherzustellen, dass die Digitalbefehle auch am entferntesten Signalmast sauber interpretiert werden können.

2. Adressierung und Programmierung

Damit die Digitalzentrale das Signal individuell ansteuern kann, muss dem Decoder eine Weichenadresse (Zubehöradresse) zugewiesen werden. Dies geschieht in der Regel über einen Programmiertaster am Gerät oder durch das Auslesen und Schreiben von CV-Werten auf dem Programmiergleis. Moderne Zentralen ermöglichen oft auch die Programmierung im laufenden Betrieb (POM - Programming on Main). Es ist ratsam, eine logische Adressstruktur für Ihre Außenanlage zu entwickeln, um bei späteren Erweiterungen den Überblick zu behalten.

3. Verbindung zwischen Decoder und Signal

An den Ausgängen des Decoders werden die einzelnen Leuchtmittel oder Antriebe angeschlossen. Achten Sie bei Lichtsignalen auf die korrekte Polung. Viele Signale im Bereich der Spur G verfügen bereits über integrierte Vorwiderstände für den Betrieb an 14-24 Volt. Sollte dies nicht der Fall sein, müssen diese zwingend zwischen Decoder und LED geschaltet werden, um eine Beschädigung der Bauteile zu vermeiden.

Technische Optimierung und Fehlersuche

Sollte ein Signal nach dem Anschluss nicht wie gewünscht reagieren, liegt die Ursache häufig in einer fehlerhaften Adressierung oder einem unzureichenden Kontakt an den Klemmen. In der Außenanlage können Oxidationen an den Verbindungsstellen die Leitfähigkeit beeinträchtigen. Hier spielen vernickelte Gleissysteme und hochwertige Schraubklemmen ihre Stärken aus, da sie den Übergangswiderstand langfristig gering halten.

Ein weiterer Aspekt ist die Lastverteilung. Wenn Sie eine Vielzahl von Signalen und Weichendecodern betreiben, kann dies die Kapazität Ihrer Digitalzentrale beanspruchen. In solchen Fällen ist der Einsatz von Boostern sinnvoll, die bestimmte Streckenabschnitte mit zusätzlicher Leistung versorgen, ohne das Datensignal zu verfälschen.

Vorteile spezialisierter Spur-G-Elektronik

ML-Train entwickelt Elektronik-Komponenten wie die Drive-M Serie, die gezielt auf die harten Anforderungen im Gartenbetrieb ausgelegt sind. Im Gegensatz zu Lösungen für kleinere Spurweiten sind unsere Decoder robuster dimensioniert. Dies betrifft nicht nur die thermische Stabilität, sondern auch die Unempfindlichkeit gegenüber kurzen Spannungsspitzen, die beim Überfahren von Trennstellen oder durch Verschmutzungen auf den Gleisen entstehen können.

Zudem legen wir Wert auf eine einfache Installation. Viele unserer Module sind so konzipiert, dass sie auch von Einsteigern ohne tiefgehende Elektronikkenntnisse sicher verbaut werden können. Die Dokumentation erfolgt dabei nicht nur schriftlich, sondern wird durch umfangreiche Video-Tutorials ergänzt, in denen die Konfiguration der CV-Werte und der physische Anschluss anschaulich demonstriert werden.

Zusammenfassung der Anschlussregeln

  • Saubere Stromabnahme: Nutzen Sie für die Zuleitung zur Zentrale stabile Verbindungen und vermeiden Sie fliegende Verdrahtungen.
  • Korrekte Polung: Prüfen Sie vor dem ersten Einschalten die Belegung der Ausgänge (Gemeinsame Anode/Kathode).
  • Stabile Adressierung: Vergeben Sie eindeutige DCC-Adressen und dokumentieren Sie diese in einem Gleisplan.
  • Qualität der Kabel: Setzen Sie auf witterungsbeständige Leitungen, um langfristig Ausfälle durch Korrosion zu vermeiden.

Die korrekte Installation von Signaldecodern wertet Ihre Gartenbahn technisch und optisch massiv auf. Mit den Komponenten von ML-Train und der engen Zusammenarbeit mit Train-Line 45 erhalten Sie Systeme, die durch Langlebigkeit und Funktionalität überzeugen – eben echte Qualität "Made in Germany".

Weitere Unterstützung zur Einrichtung Ihrer Digital-Komponenten finden Sie in unseren detaillierten Video-Tutorials. Dort zeigen wir Ihnen praxisnah, wie Sie die CV-Programmierung vornehmen und die Hardware optimal in Ihre Anlage integrieren.

Besuchen Sie den ML-Train YouTube-Kanal für Technik-Tipps

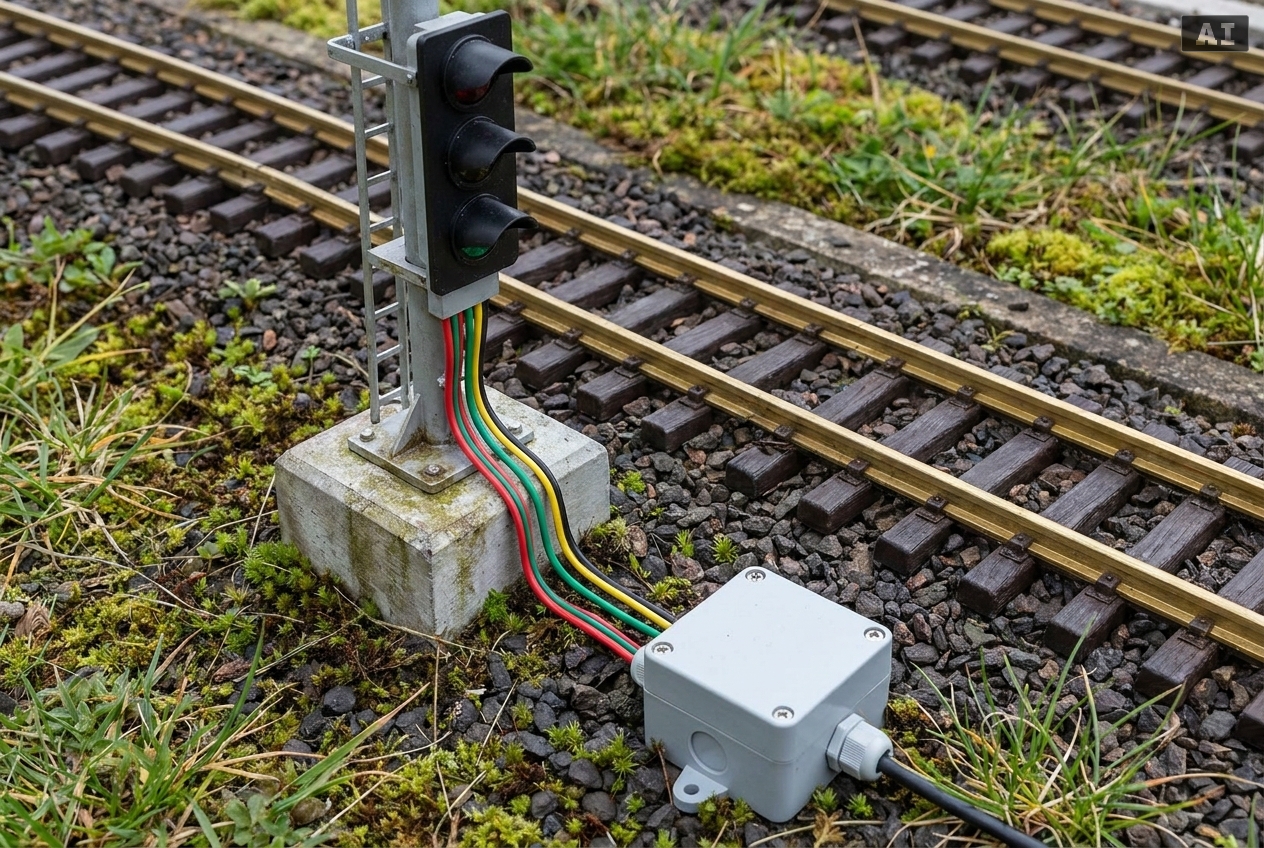

Wie signaldecoder an digitalzentrale spur g anschließen – Detailansicht

Passende Produkte entdecken

Produkte

6
Lichtsignaldecoder 6 Kanäle mit 300 Signalbilder und Zugbeeinflussung Spur-G ML-Train 84004602
84004602

Lichtsignaldecoder 6 Kanäle mit 300 Signalbilder und Zugbeeinflussung Spur-G

27,95 €
Lichtsignal Typ HL Vorsignal für Spur G analog / digital mit Decoder ML-Train 83804636
83804636

Lichtsignal Typ HL Vorsignal für Spur G analog / digital mit Decoder

49,95 €
Dekoder-Programmer für Spur-G ML-Train 84000124
84000124

Dekoder-Programmer für Spur-G

92,95 €
4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G ML-Train 8200275
8200275

4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G

205,95 €
247,60 €
Unverbindliche Preisempfehlung des Herstellers
Nur noch 14 verfügbar
Lichtsignal SO16 Überwachungssignal 2 Stück für Spur G analog / digital mit Decoder ML-Train 83804639
83804639

Lichtsignal SO16 Überwachungssignal 2 Stück für Spur G analog / digital mit Decoder

109,95 €

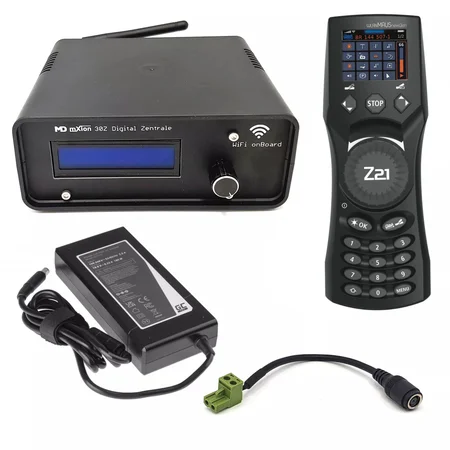

Funk-Digitalzentrale 30Z mit Funkmaus und Schaltnetzteil ML-Train 84006029
84006029

Funk-Digitalzentrale 30Z mit Funkmaus und Schaltnetzteil

709,95 €
Nur noch 2 verfügbar

Programmierung und Optimierung der Decoder-Einstellungen

Die erfolgreiche Einbindung eines Signaldecoders in die digitale Infrastruktur Ihrer Gartenbahn endet nicht mit dem physischen Anschluss der Kabel. Erst durch die präzise Konfiguration der Software-Parameter innerhalb des Decoders stellen Sie sicher, dass Signale und Weichen im harten Außenbetrieb zuverlässig reagieren. Viele Einsteiger unterschätzen den Einfluss der CV-Werte auf die Stabilität des gesamten Systems. Eine korrekte Decoder-Grundkonfiguration bildet das Fundament für einen störungsfreien Automatikbetrieb auf Ihrer Spur-G-Anlage.

Moderne Bauteile wie Lokdekoder und Signalbausteine kommunizieren über das DCC-Protokoll mit der Zentrale. Dabei können bereits minimale Abweichungen in den Werkseinstellungen zu unvorhersehbarem Verhalten führen. Besonders im Gartenbetrieb, wo lange Leitungswege und Witterungseinflüsse die Signalqualität beeinflussen, ist eine saubere Programmierung unerlässlich. Wir betrachten daher im Folgenden die technischen Stellschrauben, die über Erfolg oder Frust an der Steuerkonsole entscheiden.

CV29 konfigurieren: Digital-Modus erzwingen

Die Configuration Variable 29, kurz CV29, ist das zentrale Register fast jedes DCC-Decoders. Sie legt grundlegende Betriebseigenschaften fest, wie etwa die Anzahl der Fahrstufen oder die Fahrtrichtung. Ein oft übersehener, aber kritischer Punkt für die Spur G ist die automatische Analogerkennung. Werksseitig ist diese meist aktiviert, damit der Decoder auch auf herkömmlichen Trafos funktioniert. In einer reinen Digitalumgebung birgt dies jedoch erhebliche Risiken.

Im Gartenbetrieb können Spannungsspitzen oder kurzzeitige Kontaktunterbrechungen dazu führen, dass der Decoder fälschlicherweise ein Analogsignal interpretiert. Das Resultat ist ein unkontrolliertes Schalten oder Losfahren der Komponenten. Die CV29 Programmierung auf den Wert 2 (oder einen entsprechenden Wert ohne Analog-Bit) ist hier die Lösung. Damit erzwingen Sie den reinen Digitalbetrieb. Der Decoder ignoriert fortan alle analogen Spannungsanteile und reagiert ausschließlich auf valide DCC-Befehle Ihrer Zentrale.

Dieser Schritt ist besonders wichtig, wenn Sie komplexe Weichen- Gleis- und Signaldecoder einsetzen. Diese Bausteine verwalten oft mehrere Signalbilder gleichzeitig. Ein kurzes "Einfrieren" durch eine fehlerhafte Analogerkennung würde den gesamten Ablauf Ihrer Zugsteuerung stören. Nehmen Sie sich die Zeit, jedes neue Modul einzeln auf dem Programmiergleis auszulesen und diesen Wert gezielt zu setzen. Es minimiert die Fehlersuche bei späteren Erweiterungen Ihrer Anlage massiv.

Synchronisation mit der Central Station und Funk-Zentralen

Damit Ihre Befehle präzise umgesetzt werden, müssen die Einstellungen der Zentrale und des Decoders exakt harmonieren. Dies betrifft vor allem das verwendete Datenformat und die Adressierung. Wenn Sie eine leistungsstarke Funk-Zentrale nutzen, sendet diese Befehle permanent über das Schienenprofil. Ein falsch konfigurierter Decoder quittiert diese Signale unter Umständen gar nicht oder mit starker Verzögerung. Achten Sie darauf, dass die Adressbereiche in der Zentrale nicht doppelt vergeben sind.

Bei der Verwendung von Funktionsdekoder und Servodecoder spielt zudem die Schaltzeit eine große Rolle. Signale im Garten benötigen oft eine definierte Impulsdauer, um mechanische Antriebe sicher in die Endlage zu bringen oder Lichtbilder sauber umzuschalten. Über die entsprechenden CV-Register passen Sie diese Zeiten an die Hardware an. Eine zu kurze Zeit führt zu unvollständigen Schaltvorgängen, eine zu lange Zeit kann die Spulen der Antriebe thermisch belasten.

Die Abstimmung zwischen einer Central Station und den Decodern erfordert zudem einen Blick auf die Protokoll-Priorisierung. Viele Zentralen senden gleichzeitig DCC-, mfx- oder Selectrix-Daten. Wir empfehlen, die Zentrale nach Möglichkeit auf das reine DCC-Format zu beschränken, sofern Ihre Lokomotiven dies unterstützen. Dies reduziert die Datenlast auf dem Gleis und erhöht die Reaktionsgeschwindigkeit Ihrer Signaldecoder spürbar. Eine klare Struktur in der Adressvergabe – getrennt nach Lokomotiven und stationärem Zubehör – erhält die Übersichtlichkeit.

Vergessen Sie nicht, dass auch elektronische Komponenten im Wagenmaterial, wie das SX6 SUSI-Soundmodul für alle Spur G-Loks, indirekt die Signalqualität beeinflussen können. Jede Last am Gleis verändert die Flankensteilheit des Digitalsignals. Eine robuste Programmierung der Signaldecoder stellt sicher, dass diese auch bei "unsauberem" Strom noch sicher schalten. Nutzen Sie hochwertige Kabel für die Bus-Verbindungen, um den Spannungsabfall zu minimieren und die Programmierbefehle sicher an das Zielgerät zu übertragen.

Wie signaldecoder an digitalzentrale spur g anschließen in der Praxis

Weitere Empfehlungen

Produkte

Fehlerbehebung und Experten-Tipps für den Gartenbetrieb

Der reibungslose Betrieb einer Gartenbahn stellt hohe Anforderungen an die Elektronik. Im Gegensatz zur Innenanlage wirken im Außenbereich Temperaturwechsel und Feuchtigkeit auf jede Steckverbindung ein. Ein Signaldecoder muss unter diesen Bedingungen absolut zuverlässig schalten. Kleine Fehler in der Verkabelung führen oft zu unklaren Schaltzuständen. Wir analysieren die häufigsten Fehlerquellen und zeigen Lösungen für eine stabile Signalsteuerung.

Oft liegt die Ursache für Störungen nicht am Decoder selbst. Verschmutzte Schienen oder korrodierte Schienenverbinder unterbrechen den Datenstrom der Digitalzentrale. Ein Signaldecoder benötigt jedoch ein sauberes DCC-Signal, um die Stellbefehle korrekt zu interpretieren. Regelmäßige Reinigung der Gleisprofile ist daher die wichtigste Wartungsaufgabe. Prüfen Sie zudem alle Schraubverbindungen an den Anschlussklemmen auf festen Sitz.

Ein weiteres Problem sind Spannungsabfälle auf langen Leitungswegen. Je weiter ein Signal von der Zentrale entfernt ist, desto schwächer wird das Signal. Hier hilft die Verwendung von Kabeln mit ausreichendem Querschnitt für die Hauptleitung. Hochwertige Kabel, Stecker und Buchsen minimieren den Widerstand und sichern die Datenübertragung bis in den letzten Winkel Ihrer Anlage.

Vermeidung von Signalflackern im Digitalbetrieb

Flackernde Signalbilder Spur G entstehen meist durch eine instabile Spannungsversorgung oder Einstreuungen in die Zuleitungen. Wenn LEDs unkontrolliert blinken, ist das Digitalsignal oft durch andere Verbraucher gestört. Besonders leistungsstarke Motoren ohne ausreichende Entstörung verursachen Rückwirkungen im Gleisnetz. Diese Störimpulse überlagern die Schaltbefehle für die Signale. Ein stabiler Betrieb erfordert daher eine klare Trennung der Stromkreise.

Nutzen Sie für Ihre Beleuchtung und die Decoder eine separate Spannungsversorgung. Viele Anwender speisen ihre Decoder direkt aus dem Gleis. Bei vielen gleichzeitig fahrenden Zügen bricht die Gleisspannung kurzzeitig ein. Die Folge sind Decoder-Resets oder fehlerhafte Lichtwechsel. Eine externe Stromeinspeisung über Zubehör digital entlastet die Digitalzentrale spürbar. So bleibt die volle Ampere-Zahl für den Fahrbetrieb erhalten.

Ein professioneller Decoder-Programmer hilft bei der Diagnose solcher Fehler. Über dieses Gerät lassen sich die CV-Werte (Configuration Variables) auslesen und anpassen. Oft lässt sich durch eine leichte Erhöhung der Einschaltverzögerung das Flackern unterdrücken. Der Programmer zeigt zudem an, ob der Decoder die Befehle der Zentrale überhaupt empfängt. Dies schließt defekte Hardware als Fehlerquelle schnell aus.

Achten Sie beim Anschluss von Lichtsignalen auf die korrekte Polung der LEDs. Moderne Lichtsignaldecoder bieten meist einen gemeinsamen Pluspol. Verwechseln Anfänger diesen mit der Masse, leuchten die Dioden gar nicht oder nur sehr schwach. Prüfen Sie die Verkabelung im Zweifel mit einem Multimeter. Ein systematischer Aufbau verhindert Kurzschlüsse, die im schlimmsten Fall die Endstufen des Decoders zerstören könnten.

Wetterfeste Installation von Weichendecodern und Signalen

Wetterfeste Digitaltechnik ist das Rückgrat jeder Gartenbahn. In der Spur G sind die Komponenten extremen Bedingungen ausgesetzt. Regen, Schnee und direkte Sonneneinstrahlung setzen dem Material zu. Elektronische Bauteile müssen daher effektiv vor Feuchtigkeit geschützt werden. Ein einfacher Spritzwasserschutz reicht meist nicht aus, da sich Kondenswasser im Inneren von Gehäusen sammeln kann.

Montieren Sie Weichen- Gleis- und Signaldecoder niemals direkt auf dem Erdboden. Nutzen Sie erhöhte Positionen oder spezielle Schutzgehäuse. Diese sollten an der Unterseite kleine Belüftungsöffnungen haben. So kann Feuchtigkeit entweichen und ein Hitzestau im Sommer wird vermieden. Vergießen Sie offene Lötstellen nach der Montage mit speziellem Elektronik-Schutzlack oder Silikon.

Die Kabeldurchführungen stellen oft die größte Schwachstelle dar. Verwenden Sie Kabelverschraubungen oder dichten Sie die Eingänge mit UV-beständigem Kleber ab. Kapillareffekte ziehen Wasser sonst durch die Isolierung bis direkt auf die Platine. Im Winter gefriert dieses Wasser und kann Bauteile von der Leiterplatte sprengen. Eine sorgfältige Abdichtung verlängert die Lebensdauer Ihrer Investition um viele Jahre.

Bei der Installation von Signalen sollten Sie auch die Mechanik im Auge behalten. Während Lichtsignale wartungsarm sind, benötigen Formsignale regelmäßige Pflege. Bewegliche Teile verharzen durch Staub und Regenwasser. Ein Tropfen harzfreies Öl wirkt hier Wunder. Für den elektrischen Anschluss von Zubehör unter dem rollenden Material bieten sich Funktionsdekoder und Servodecoder an, die kompakt verbaut werden können.

Zusammenfassend ist die Kombination aus sauberer mechanischer Arbeit und hochwertigen Komponenten entscheidend. Testen Sie jede neue Installation zunächst unter Laborbedingungen auf dem Basteltisch. Erst wenn dort alle Signalbilder korrekt schalten, erfolgt der Einbau in der Außenanlage. Dokumentieren Sie Ihre CV-Einstellungen und Kabelfarben genau. Diese Aufzeichnungen sparen bei einer späteren Fehlersuche wertvolle Zeit und Nerven.

Die Digitalisierung einer Gartenbahn steigert den Spielwert enorm. Mit den richtigen Decodern und einer durchdachten Verkabelung realisieren Sie komplexe Betriebsabläufe. Vertrauen Sie auf Technik, die speziell für den harten Außeneinsatz entwickelt wurde. So bleibt die Faszination Gartenbahn auch nach vielen Wintern ungetrübt erhalten. Ihr technisches Verständnis wächst mit jedem erfolgreich angeschlossenen Signal.

Wir sind ML-Train

ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.

Häufige Fragen zu wie signaldecoder an digitalzentrale spur g anschließen

Wie wird das Lichtsignal (83814616) mit den Kabelfarben gelb, weiß, rot, schwarz, grün, blau (von links nach rechts) an einer Märklin CS3 programmiert und installiert?

Der Anschluss an die Märklin CS3 erfolgt über einen DCC-konformen Lichtsignaldecoder, der die sechs Adern des Signals aufnimmt. Das schwarze Kabel dient in der Regel als gemeinsame Anode und wird am entsprechenden Plus-Ausgang des Decoders befestigt, während die Farben Rot, Grün und Gelb den jeweiligen Signalausgängen für die Lichtaspekte zugeordnet werden. In der Konfiguration der CS3 legen Sie ein neues Zubehörartikel-Profil an und wählen den Typ "Lichtsignal" mit der entsprechenden Anzahl an Begriffen. Über den Programmiermodus des Decoders weisen Sie die gewünschte Adresse zu, die dann in der CS3 hinterlegt wird. Achten Sie darauf, dass die Logik der CS3 (z.B. Multiplex-Ansteuerung oder Einzel-LED) mit dem verwendeten Decoder-Modus übereinstimmt, um alle sechs Kabelfunktionen korrekt anzusprechen.

Signaldecoder schaltet wild, trotz zurücksetzen?

Wenn ein Signaldecoder nach einem Reset unkontrolliert reagiert, liegt oft eine Störung durch induktive Lasten oder eine instabile Spannungsversorgung vor. Prüfen Sie, ob parallel verlaufende Stromkabel das DCC-Signal stören und nutzen Sie gegebenenfalls verdrillte Leitungen. Zudem sollte die CV29 so konfiguriert sein, dass die Analogerkennung deaktiviert ist, um Fehlinterpretationen von Spannungsspitzen zu vermeiden. Ein fehlerhaftes Schalten kann auch durch eine zu niedrige Gleisspannung an weit entfernten Gartenabschnitten verursacht werden.

Wie können Lichtdecoder eingestellt werden, wenn die Lichter nach dem Anschließen flackern? Ist dies mit einer Central Station 2 möglich?

Flackernde Lichter deuten meist auf eine fehlende Abstimmung zwischen der Taktfrequenz des Decoders und der Spannungsglättung hin oder auf ein aktives Analog-Bit im Digitalbetrieb. Über eine Central Station 2 können Sie die entsprechenden CV-Werte im DCC-Programmiermenü anpassen, um die Dimm-Frequenz zu erhöhen oder die Ausgänge auf "Dauerstrom" zu stellen. Stellen Sie sicher, dass in der CV29 der Wert für den reinen Digitalbetrieb gesetzt ist, damit keine Mischsignale die Lichtausgänge beeinflussen. Sollte das Flackern bleiben, kann ein Pufferkondensator am Decoderausgang die kleinen Unterbrechungen im Gartenbetrieb effektiv überbrücken.
