Lichtsignal Typ L 4-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814625

---

---

Lichtsignal Typ L 4-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814625

Funktionsbeschreibung:

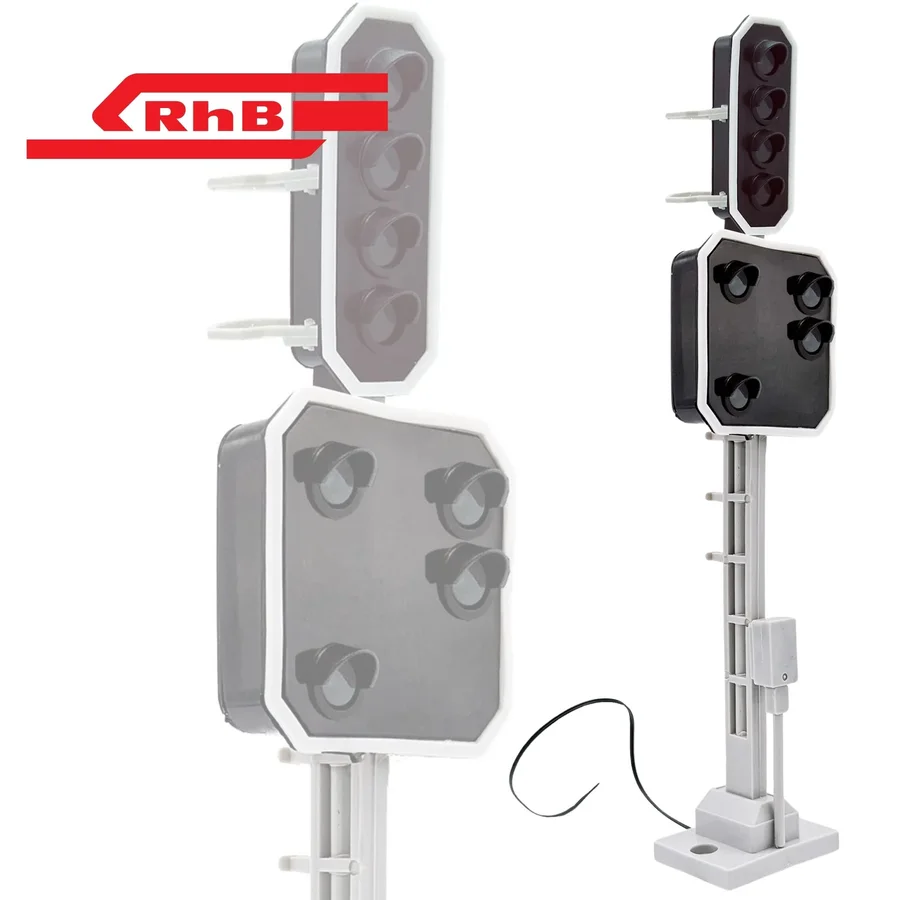

Das Signalmodul kombiniert ein Hauptsignal vom Typ RhB L mit einem fest integrierten Vorsignal und stellt somit ein vorbildgetreues Rhätisches Bahn-Signal für den Gartenbahnbereich dar. Das Vorsignal signalisiert rechtzeitig den Zustand des Hauptsignals und sorgt so für eine realistische Streckensteuerung. Beide Einheiten können synchron mit identischer Adresse betrieben werden und sind sowohl für digitalen DCC- als auch einfachen Analogbetrieb ausgelegt.

Funktionsumfang:

Originalnahe Gestaltung: Maßstabsgetreue Replik basierend auf den Signalmustern der RhB.

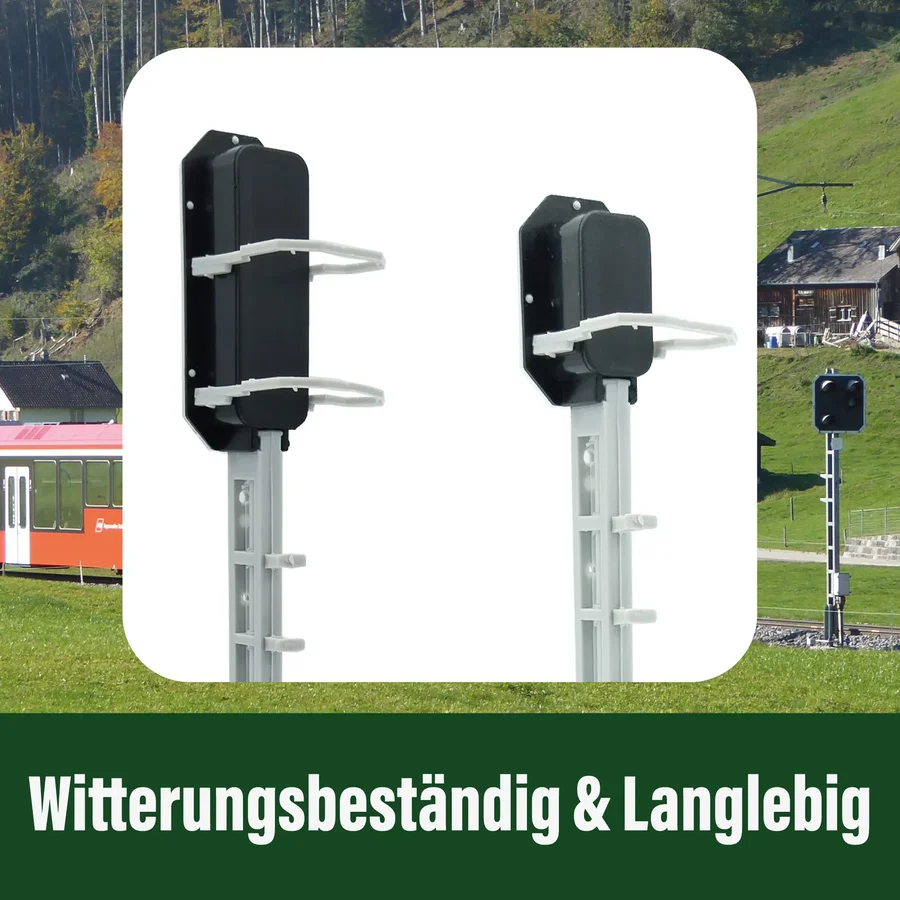

Robuste Bauweise: Witterungsbeständige Kunststoffteile und ein lackiertes Stahlrohr für zuverlässige Stabilität.

Flexible Ausführung: Das Vorsignal ist werkseitig verbaut oder als aufsteckbare Variante nutzbar.

Decoderfunktionen: Unterstützt NMRA-DCC mit CV-Zugriff, invertierbaren Ausgängen, Reset-Option und POM-Kompatibilität.

Installation:

Montagemöglichkeiten: Haupt- und Vorsignal können zusammen oder separat montiert werden – gleiches Adressieren wird empfohlen.

Aufstellort: Einsatz bevorzugt an geschützten Außenpositionen zur Sicherstellung der Funktion.

Montagelösung: Das Stahlrohr dient der stabilen Befestigung auf der Modellanlage.

Versorgung: Stromzufuhr wahlweise über digitale Zentrale oder analoge Steuerung per Decoderanschluss.

Programmierung und Betrieb:

DCC-Betrieb: Signalbilder lassen sich individuell über CVs festlegen; das Vorsignal wird automatisch mitgesteuert.

Analogmodus: Grundstellungen wie Rot und Grün sind ohne Konfiguration direkt verfügbar.

Gemeinsame Steuerung: Einheitliche CV-Programmierung sorgt für gleichzeitige Ansteuerung beider Module.

Wartung und Pflege:

Pflegehinweise: Gehäuseteile und Elektronik regelmäßig von Staub, Feuchte und Ablagerungen reinigen.

Prüfintervalle: Kontrolle der Funktionen nach Standzeiten oder starker Witterungseinwirkung ratsam.

Technische Daten:

Spannungsbereich: 7–27 V DC/DCC, 5–18 V AC

Stromaufnahme: 10 mA (ohne Schaltausgänge)

Maximaler Stromfluss: 0,1 A

Temperaturspanne: –40 bis +85 °C

Maße: 1 × 4 × 22 cm

Hersteller dieses Produkts im Auftrag von ML-Train:
micron-dynamics, Marius Dege
(WEEE: DE69511296)

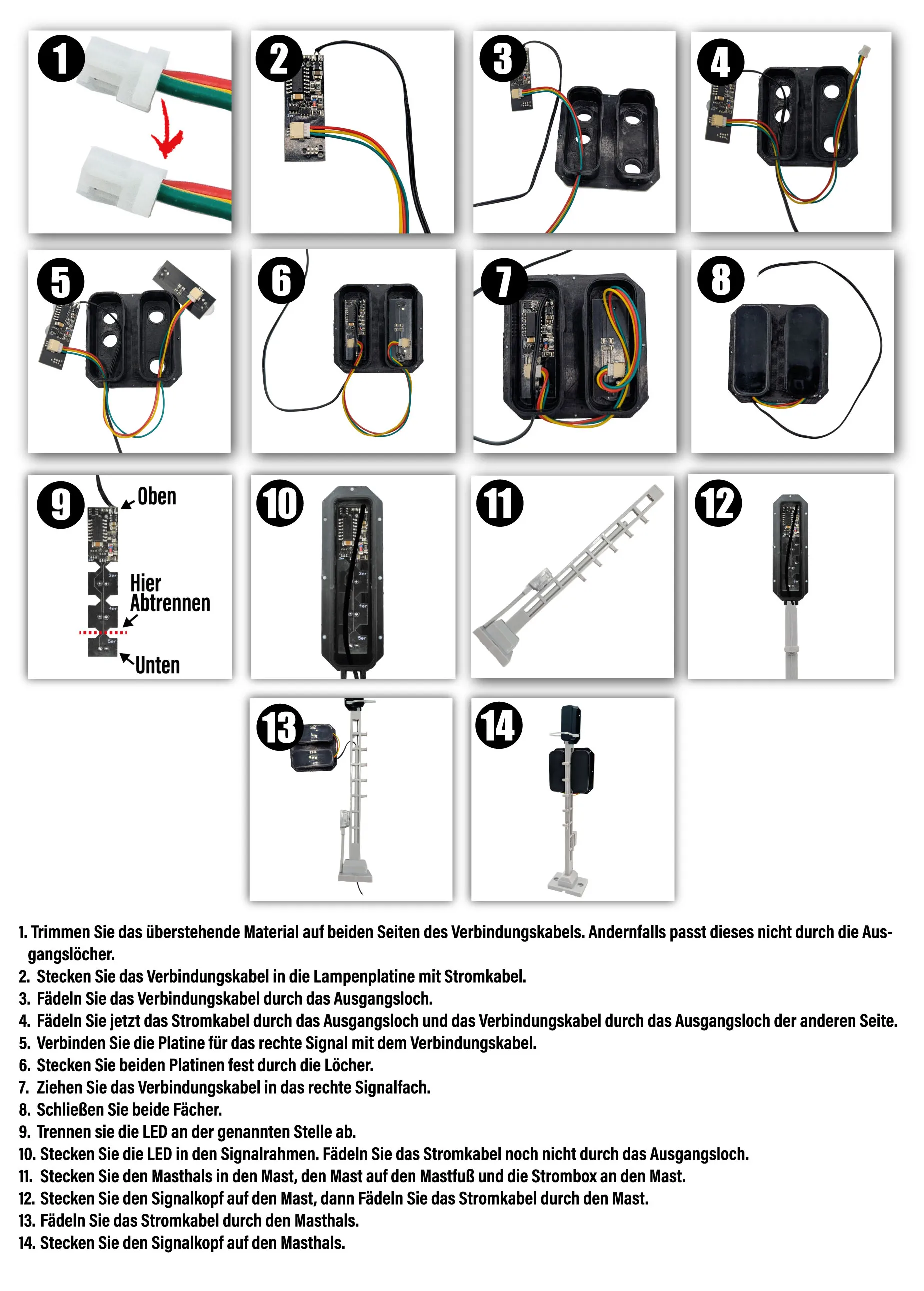

Bedienungs- und Bauanleitung
