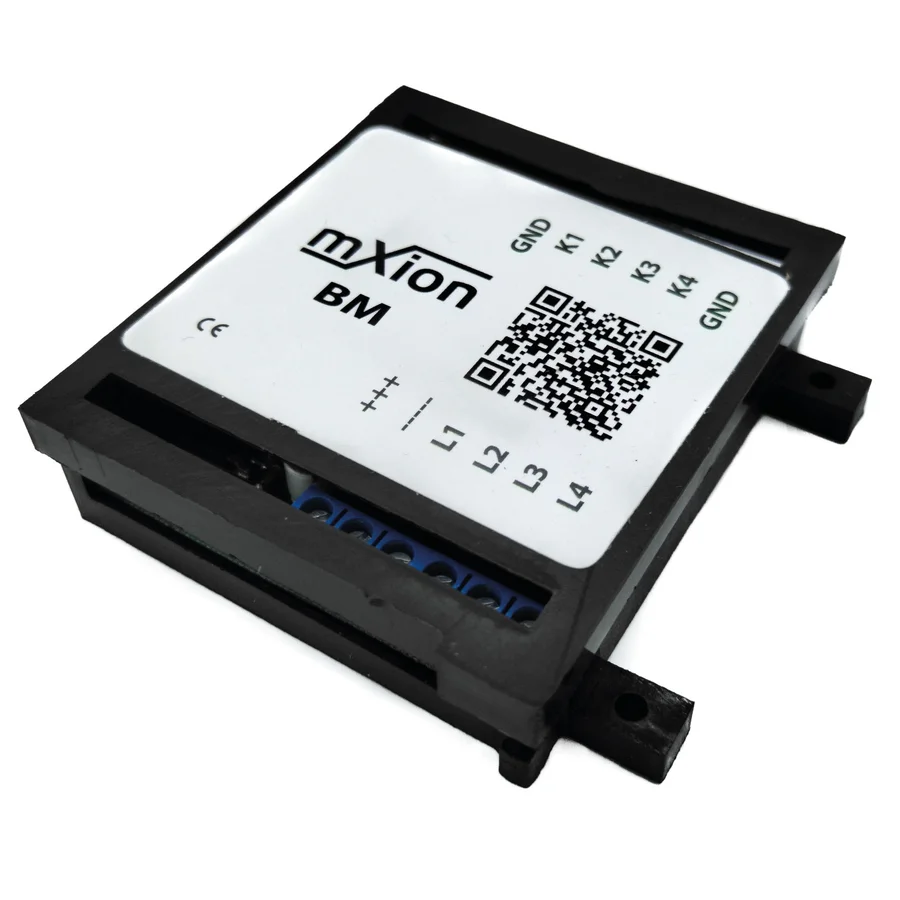

Belegtmeldemodul mit 4 Kanälen ML-Train 84007000

Beschreibung:

Funktionsbeschreibung

Das Belegmeldemodul ist ein universell einsetzbarer Gleis Belegtmelder. Mit 4 Kanälen, integrierten LED´s und galvanisch getrennten Schaltausgängen. Die Belastbarkeit je Kanal liegt bei 8 A dauerhaft, 10 A Spitze. Der Gleisbelegtmelder kann an jeden Rückmelder angeschlossen werden und somit in jedes Digitalsystem eingebracht werden. Ideal auch zur Erweiterung unseres Rückmeldemoduls ML-Train 84007001. Die Stromerkennung kann in feinen Schritten je Kanal eingestellt werden.

Der Belegtmelder erkennt den Stromverbraucher innerhalb eines Abschnittes. Befindet sich ein Verbraucher innerhalb eines Abschnittes, schaltet der entsprechende Ausgang gegen Masse und die LED auf der Platine leuchtet. Dieses ist ideal geeignet zur Darstellung von Gleisplänen mit Anzeige aktuell belegter Gleisabschnitte, PC-Steuerung uvm.


Funktionsumfang

Stromerkennungsgrenze einstellbar je Kanal

4 Abschnitte überwachbar

4 Kontaktausgänge

Integrierte LED´s

10 A Spitze, 8 A Dauerlast je Kanal

analog/digital (jedes System)

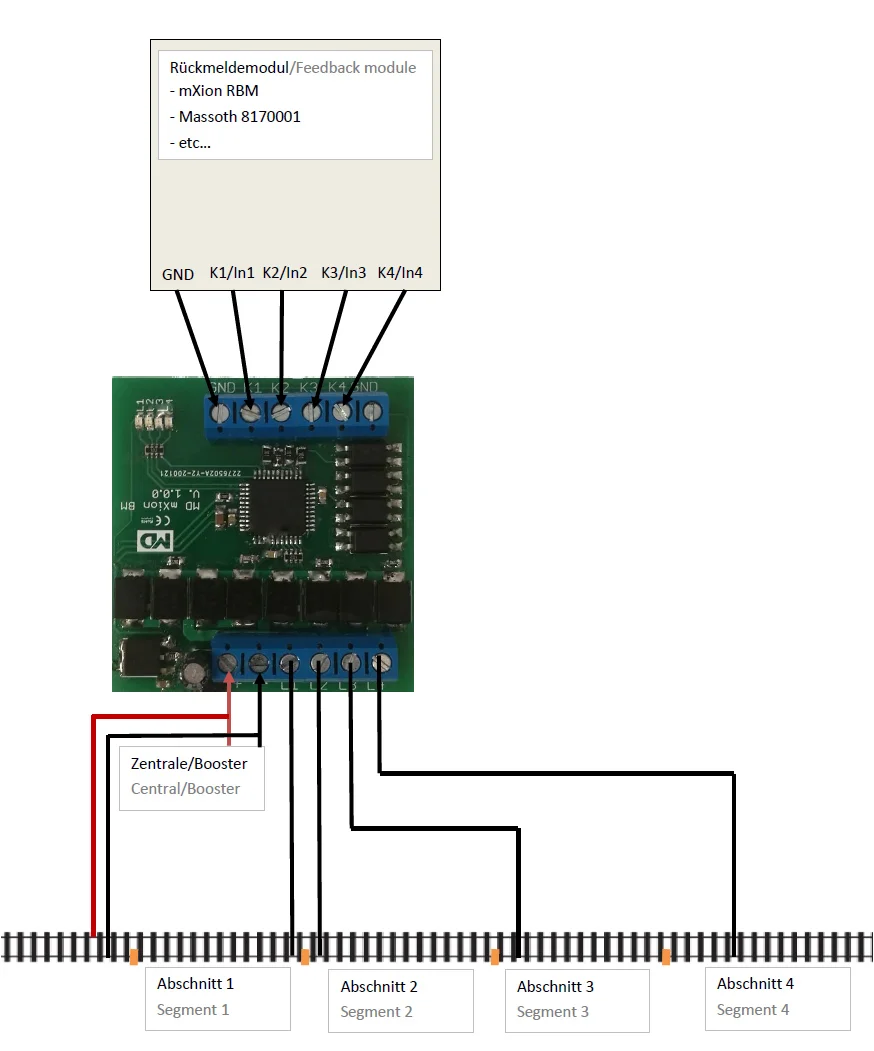

Anschlussplan




Die folgende Firma hat das Produkt für ML-Train hergestellt:
MD-Electronics, Marius Dege, Hornerstr. 24, 33102 Paderborn
(WEEE: DE69511296)


Bedienungsanleitung
