BR 194 E94 Analoges SX6 Sound-Set
80607355 | EAN: 04251170417587 |

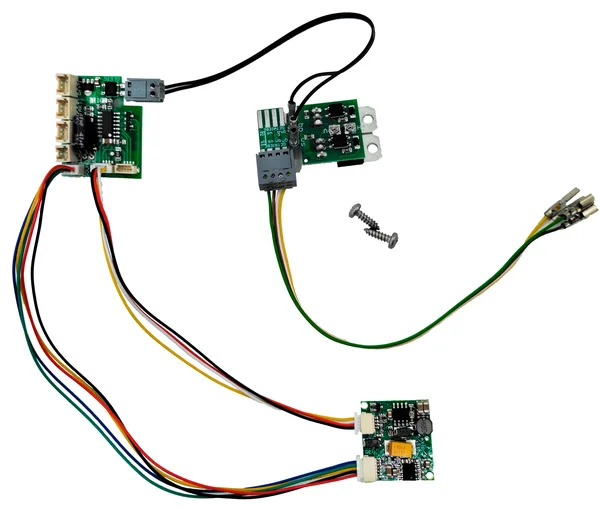

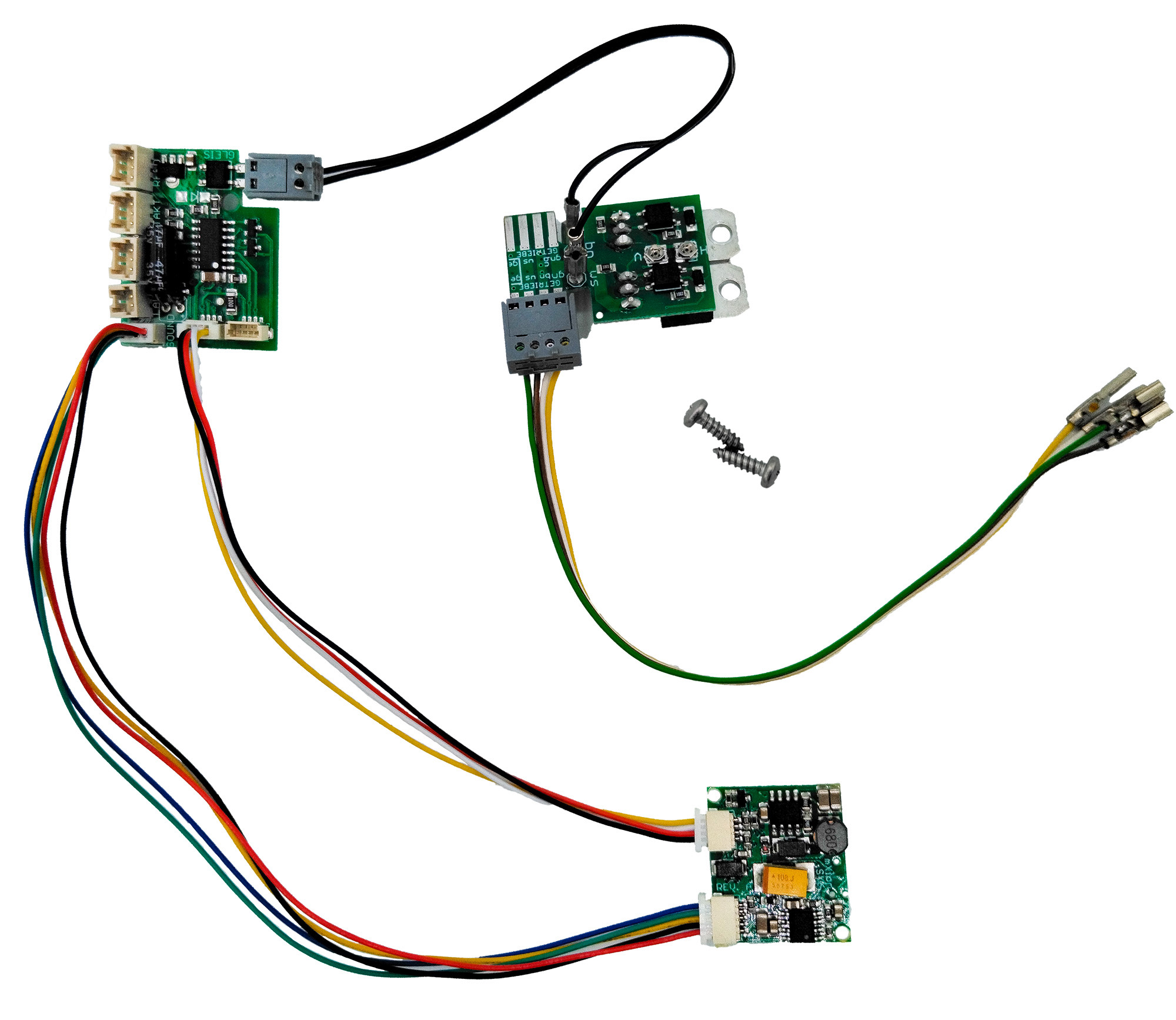

Lieferumfang:
1x Anfahrverzögerung,
1x Motoranschlusskabel,
2x Schraube,
1x SUSI-Wandler,
1x Verbindungskabel mit Randverbinder-Stecker 2-polig,
1x SX6-Soundmodul DS6-Sound von der BR 194 E94 Elektrolok
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
Wählen Sie Ihre Variation:
2 Kunden lieben dieses Produkt!
Wählen Sie aus:
BR 194 E94 Analoges SX6 Sound-Set
Klarna.
Kaufen Sie jetzt. Bezahlen Sie in bis zu 30 Tagen.
Kaufen Sie jetzt. Bezahlen Sie in bis zu 30 Tagen.
PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz
Über 14.000 Kunden
konnte ML-Train bereits überzeugen
konnte ML-Train bereits überzeugen
Persönlicher Service
hilft Ihnen bei Problemen.
hilft Ihnen bei Problemen.
1 Monat Rückgaberecht
Bewertungen:
★★★★★
4.75, basierend auf 5 Bewertungen.
Variantenwahl einfach
Auswahl rechts im Dropdown oder links über die Bilder. Auf PIKO Elektro-Loks abgestimmte Profile definieren Motorcharakter, Lüfter und Signale, sodass das Set klanglich passend zum jeweiligen Modell und Einsatzzweck eingesetzt wird.
Analoger Betrieb
Anfahrverzögerung, SUSI-Wandler und Trigger koppeln den Sound an den Fahrzustand und bilden Start, Lastwechsel sowie Ausrollen nachvollziehbar ab, protokollunabhängig und geeignet für klassische Analoganlagen ohne zusätzlichen Decoder.
16-Bit & Speicher
16-Bit-Wiedergabe mit 640 s Gesamtspeicher und bis zu 30 Zusatzgeräuschen liefert differenzierten Grundsound und klare Effekte. Fünf parallel laufende Spuren erzeugen dichte Klanglagen mit stabiler, rauschfreier Ausgabe auf Innen- und Außenanlagen.
Stecksystem ohne Löten
Komponenten werden über Steckverbinder ergänzt und bleiben gut zugänglich. Die Verdrahtung wirkt aufgeräumt, Umbauten sind rückbaubar und die Fehlersuche bleibt schlank, was schnelle Nachrüstungen und reproduzierbare Ergebnisse unterstützt.
Kompakter Einbau
Kleine Modulgröße erleichtert die Platzierung in Dach-, Rahmen- oder Maschinenraumbereichen. Hinweise zur Lautsprecherposition verbessern Abstrahlung, die Pegelregelung passt den Klang an Raum und Umgebung an und reduziert zuverlässig Gehäuseresonanzen.
Auswahl rechts im Dropdown oder links über die Bilder. Auf PIKO Elektro-Loks abgestimmte Profile definieren Motorcharakter, Lüfter und Signale, sodass das Set klanglich passend zum jeweiligen Modell und Einsatzzweck eingesetzt wird.
Analoger Betrieb
Anfahrverzögerung, SUSI-Wandler und Trigger koppeln den Sound an den Fahrzustand und bilden Start, Lastwechsel sowie Ausrollen nachvollziehbar ab, protokollunabhängig und geeignet für klassische Analoganlagen ohne zusätzlichen Decoder.
16-Bit & Speicher
16-Bit-Wiedergabe mit 640 s Gesamtspeicher und bis zu 30 Zusatzgeräuschen liefert differenzierten Grundsound und klare Effekte. Fünf parallel laufende Spuren erzeugen dichte Klanglagen mit stabiler, rauschfreier Ausgabe auf Innen- und Außenanlagen.
Stecksystem ohne Löten
Komponenten werden über Steckverbinder ergänzt und bleiben gut zugänglich. Die Verdrahtung wirkt aufgeräumt, Umbauten sind rückbaubar und die Fehlersuche bleibt schlank, was schnelle Nachrüstungen und reproduzierbare Ergebnisse unterstützt.
Kompakter Einbau
Kleine Modulgröße erleichtert die Platzierung in Dach-, Rahmen- oder Maschinenraumbereichen. Hinweise zur Lautsprecherposition verbessern Abstrahlung, die Pegelregelung passt den Klang an Raum und Umgebung an und reduziert zuverlässig Gehäuseresonanzen.
Lerne uns kennen.
Wir sind ein inhabergeführtes Unternehmen aus Bad Bodenteich in Niedersachsen. Seit unserer offiziellen Gründung widmen wir uns mit Leidenschaft unserem und eurem Hobby. Als mittelständischer Betrieb mit rund 20 Mitarbeitenden setzen wir auf Nähe, Qualität und Verlässlichkeit.
Das analoge Sound-Set mit dem SX6-Soundmodul für die BR 194 E94 ermöglicht eine unkomplizierte Sound-Aufrüstung Ihrer Lok. Mit einem Plug-and-Play-System verbinden Sie alle Komponenten schnell und einfach.
BR 194 E94 Analoges SX6 Sound-Set
Dieser Browser unterstützt das Video-Element nicht.
Spur-G Analogset mit Anfahrverzögerung, SUSI-Wandler und SX6-Sound von ML-Train (Produktvideo)
870 Aufrufe - vor 10 Monaten
Mehr Infos zum Video?
Dieser Browser unterstützt das Video-Element nicht.
Anfahrverzögerung für die Motorregelung von analogen Loks von ML-Train 82504010 (Produktvideo)
478 Aufrufe - vor 10 Monaten
Mehr Infos zum Video?

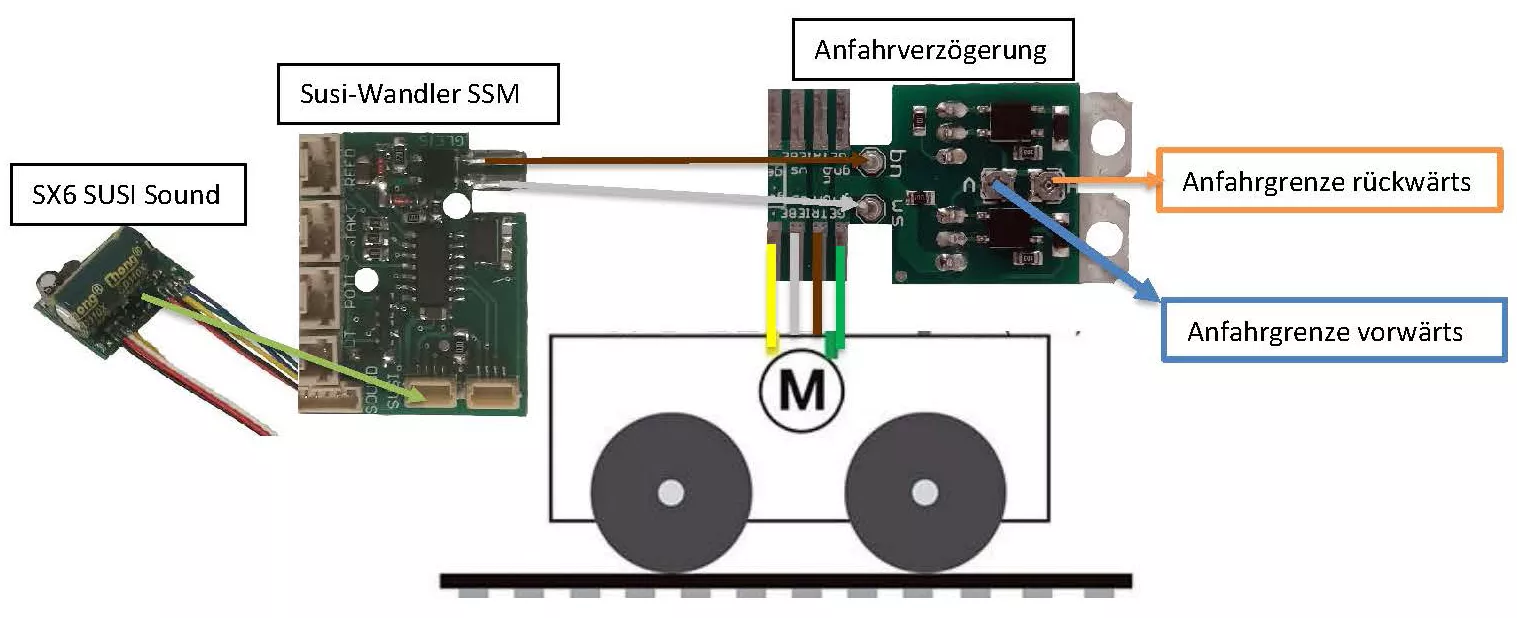

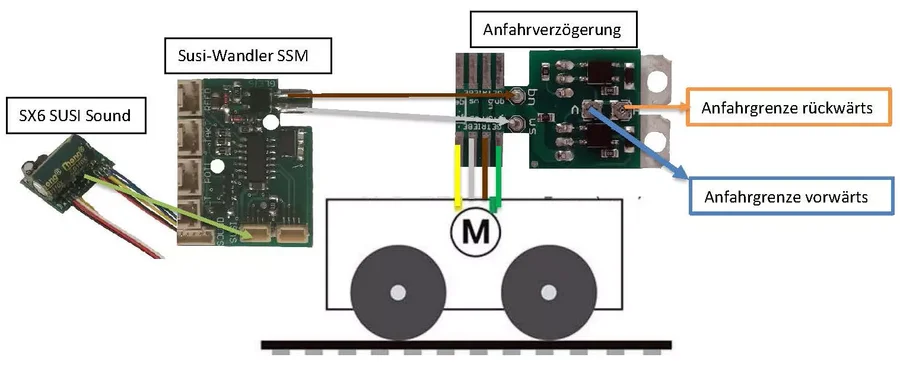

Die folgenden Komponenten lassen sich mittels Plug & Play einfach zusammenstecken:
Da hätten wir zunächst die im analogen Betrieb nahezu unabkömmliche Anfahrverzögerung. Sie sorgt dafür, dass die Lok erst ab einer gewissen Grundspannung (ca. 6 Volt) losfährt. Auf diese Weise lassen sich Beleuchtung und Sound auch im Stand nutzen.
Im ersten Schritt wird die Motorregelung mit den beiliegenden PT-Schrauben an das Lokgewicht geschraubt.
An die Regelung wird das vieradrige Motoranschlusskabel aufgesteckt, welches auch gleich am Getriebe angeschlossen wird.
Nun benötigen wir das zweiadrige Kabel mit dem Flachstecker und verbinden den SUSI-Wandler mit der Anfahrverzögerung
Zum Schluss steckt man das SX6-Sound-Modul in die vorgesehenen Anschlüsse auf dem SUSI-Wandler. Schon ist der universelle analoge Soundaufbau komplett!
Um den Sound abzuspielen, benötigen Sie nun lediglich noch einen Lautsprecher.
Damit Sie den geeigneten Lautsprecher für Ihre Lok ausfindig machen können, werfen Sie bitte einen Blick in die
Lautsprecherliste.Unsere Lautsprecher finden Sie hier.
Doch das war noch längst nicht alles!
An diesen einfachen Aufbau können Sie zusätzlich folgende Komponenten anbauen:
Es gibt eine zweite SUSI-Schnittstelle, an der nach Belieben weitere Produkte angeschlossen werden können!
Tipp: Sollten Sie eine 2-motorige Lok betreiben wollen, benötigen Sie vermutlich ein zweites Getriebeanschlusskabel, welches Sie hier finden.
Um dem Ganzen etwas mehr Stabilität zu verleihen, nutzen viele Kunden unsere praktischen und preiswerten Platinenhalter.
Anfahrverzögerungs-Set ML-Train 82504010
Funktionsbeschreibung
Die DC Motorregelung ist für den Einsatz in analogen Lokomotiven gedacht. Sie verzögert die Anfahrspannung auf einen, über Potentiometer (Drehregler) einstellbaren Wert. Eine Lok ohne Regelung fährt meistens bei ca. 2-3 V Trafospannung los. Durch den Einbau der Regelung verzögert sich die Anfahrt. Die Regelung verbraucht beim Anfahren einfach die zusätzliche Spannung. Bei schnellerer Fahrt schaltet sich die Regelung wieder ab, sodass die Lok nahezu ihre Höchstgeschwindigkeit erreicht. Die Anfahrspannung kann separat für vor- und rückwärts Fahrten eingestellt werden. Die Beleuchtung funktioniert im Stand, bevor die Lok losfährt. Ebenso ist es möglich die Spannung passend einzustellen, sodass unser SUSI-Wandler analog/digital 80600100 mit unserem SX6 Soundmodul im Stand die Standgeräusche passend abspielt. Das Anfahrverhalten wird perfekt an den Sound angepasst.
Anschluss
Bei alten Getrieben mit 3 Kabeln können diese direkt an die Anfahrverzögerung angeschlossen werden. Bei 4 poligen Getrieben wird auf der Anfahrverzögerung automatisch das gelbe mit dem weißen Kabel gebrückt, sprich einseitig Motor mit Gleis verbunden. Lediglich 2 polige Getriebe müssen so umgebaut werden, dass mindestens 1 Motoranschluss vom Gleis separiert wird.
Einbau
Die Motorregelung muss unbedingt gekühlt werden. Das heißt die 2 Transistoren müssen mit den beiliegenden Schrauben entweder an ein Kühlblech oder besser noch ans Bleigewicht der Lok angeschraubt werden. Falls weitere Elektronik mit an das Kühlblech oder Gewicht montiert wird, muss die Motorregelung isoliert befestigt werden.
Technische Daten

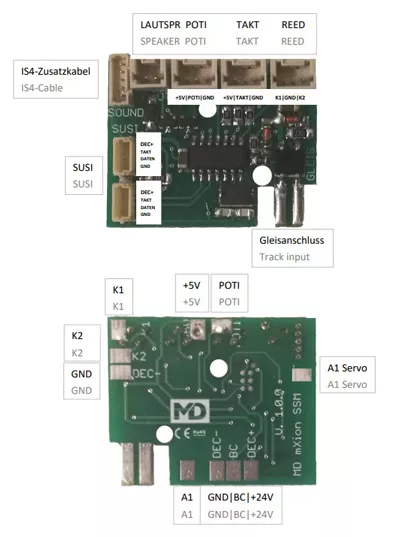

SUSI-Wandler analog/digital ML-Train 80600100
Der SUSI-Wandler ist ein universelles SUSI-SLAVE-MODUL. Er kann benutzt werden, um SUSI-Module zu betrieben - und das ganz ohne weitere Komponenten wie Lokdecoder o.ä.! Damit ist es möglich SUSI-Module auch in Loks nachzurüsten, dessen Lokdecoder kein SUSI unterstützt (MZS). Auch für Waggons, Gebäude o.ä. kann dieses Modul genutzt werden, um Sound, Verdampfer uvm. nachzurüsten. Somit können auch Anlagensounds (stationäre Sounds) mit diesem Modul leicht in Gebäude eingebaut werden.
Des Weiteren arbeitet der SSM im vollen Umfang auch analog, sodass auch analoge Lokomotiven mit hochwertigem digitalen Sound ausgestattet werden können. Damit eröffnet sich die Möglichkeit für Anfahr-, Brems- und Ausrollgeräusche; Stand dementsprechend auch Standgeräusche. Durch die REED-Kontakte können bis zu 2 Sounds manuell ausgelöst werden; sowohl analog wie digital! Das Fahrgeräusch bei einem Soundmodul (bspw. SX6-Sound) wird geschwindigkeitsabhängig ausgegeben, im analogen und im digitalen Betrieb.
Zum Standardumfang gehören sowohl ein Rangiergang als auch abschaltbare Verzögerungszeiten. Des Weiteren unterstützt das Modul eine Reihe von Licht- und Schalteffekten, welche konfiguriert und frei angepasst werden können. Im Analogbetrieb sind alle Ausgänge mit vollem Funktionsumfang ebenfalls nutzbar. Zudem können alle Ausgänge gedimmt werden.
Zusätzlich können die Trimm-CVs (66, 95), fahrtrichtungsabhängig, die max. Geschwindigkeit verringern. So können Sie z. B. eine Schlepptenderdampflok im Rückwärtsgang langsamer als beim Vorwärtsfahren fahren lassen.
Dieser Decoder unterstützt die folgenden Porgrammierarten:
Bitweise, POM, Register CV lesen & schreiben.
Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre.
Weitere Produktinformationen finden Sie hier.
SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder ML-Train 80609010
Das SX6-Soundmodul ist ein leistungsstarker Sounddecoder mit einer microSUSI-Schnittstelle. Eine weitere Schnittstelle ermöglicht das Anbringen von Lautsprecher, Reedschalter, Lautsprecherregler und einem Taktgeber. Bei diesem Modul lassen sich alle Komponenten mittels Plug & Play einfach mit unseren DRIVE-Lokdekodern von ML-Train zusammenstecken.
Durch seine geringe Größe ist das Modul auch für kleine Loks geeignet. Falls Sie einen Dekoder eines anderen Herstellers verwenden, überprüfen Sie bitte, ob dieser über eine microSUSI-Schnittstelle verfügt.
Auch im analogen Betrieb lässt sich Ihre Lok mittels eines SUSI-Wandlers mit Sound ausrüsten (von ML-Train 80600100).
Weitere Produktinformationen finden Sie hier.
Die folgende Firma hat die Anfahrverzögerung, den SUSI-Wandler und das SX6-Soundmodul für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Bedienungsanleitung Anfahrverzögerung
Begleitheft SUSI-Wandler
Bedienungsanleitung mit CV-Werten SUSI-Wandler
Bedienungsanleitung mit CV-Werten SX6-Soundmodul
Funktionstasten-Belegung SX6-Soundmodul
Detaillierte Übersicht
Vielfältige Eigenschaften
Vielseitige Klangausgabe
Das SX6 spielt 16-Bit-Sounddateien und bis zu 30 zusätzliche Effekte. Der interne Speicher umfasst 640 Sekunden Gesamtzeit. Auch ältere 8-Bit-Sounds können weiterhin verwendet werden – in deutlich verbesserter Qualität. Bis zu fünf Kanäle laufen gleichzeitig.
Lötfreier Anschluss möglich
Lautsprecher, Reedschalter, Regler und Taktgeber lassen sich über ein Stecksystem verbinden. So entfallen Lötarbeiten vollständig – ideal für saubere Nachrüstungen, einfache Installationen und schnelle Umbauten bei Modellbahnanwendungen.
Kompakt und kompatibel
Mit Abmessungen von 27 x 18 x 15 mm eignet sich das SX6 für platzkritische Lokomotiven. Es unterstützt sowohl microSUSI im digitalen Betrieb als auch analoge Steuerung über SUSI-Wandler – flexibel einsetzbar in vielen Modellvarianten.
