Maxi Funk-Zentralen Set mit WLANmaus ML-Train 84006022

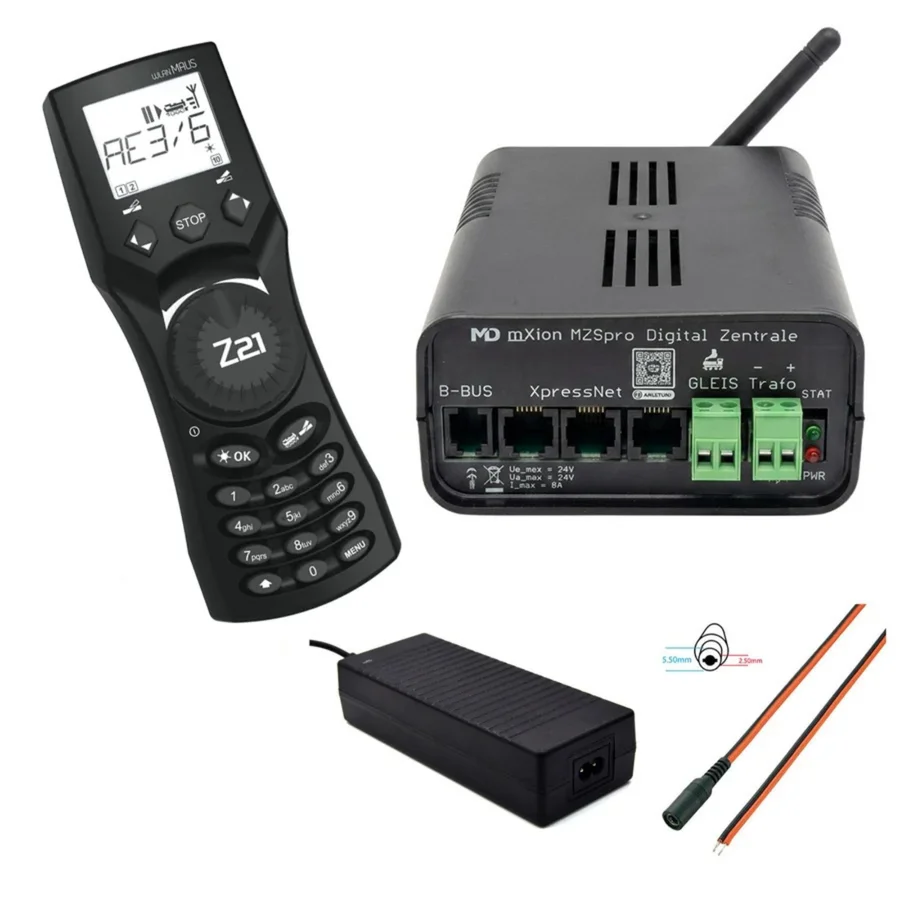

Dieses Set besteht aus einer kleinen, aber sehr leistungsstarken Digitalzentrale (8 A Dauerleistung – 10 A Spitze!), dem innovativen Roco Z21 WLANMAUS newGen Funk-Handregler sowie einem Netzteil.

Die Reichweite Ihrer Zentrale beträgt auf freiem Feld ca. 80 m. Durch handelsübliche WLAN-Repeater (Verstärker) kann man das System aber auf beliebige Reichweite erhöhen dank der echten WLAN-Technik. Auch die Einbindung ins heimische WLAN ist möglich, wodurch entsprechend der Empfang vom heimischen WLAN abhängt, hiermit kann man die Reichweite durch Wände erhöhen.


Funktionsbeschreibung:

Es ist einfach zu bedienen (Signal-LEDs neben den Anschlüssen der Zentrale bieten zusätzliche Kontrolle) und verfügt über eine Vielzahl von Verwendungsmöglichkeiten.

Die Zentrale kann auch analoge Lokomotiven auf der Anlage steuern. Dazu muss im Handregler die Adresse 9999 eingestellt werden.

Der kabellose Betrieb sorgt garantiert für noch mehr Fahrspaß!

Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:

für Android (Samsung, Huawei usw.)

für Apple (iPhone, iPad)

Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!



Highlights des Handregler WLANMaus Funkhandy Roco 10813:

Die Z21 WLANMAUS gewährt Ihnen neue Bewegungsfreiheit rund um Ihre Anlage.
Für vielseitigen Spielspaß mit mehr als einer Person, können mehrere Geräte der Z21 WLANMAUS zeitgleich im System betrieben werden.

Kabellose Freiheit, 29 Lokfunktionen (inkl. Stirnbeleuchtung)

9.999 Lokadressen

Datenbank für 100 Loks mit 10-stelligen Namen

Steuerung der Loks mit 14, 28 oder 128 Fahrstufen

Schreiben und Lesen der CVs 1–1024

In der Helligkeit einstellbares Display

Drehregler mit Nullpunktstellung

Betrieben mit handelsüblichen Batterien oder Akkus (3 x AAA, nicht enthalten)

5 SSID-Passwörter: aktuelles Passwort + die 4 letzten Passwörter

10 Weichenstraßen mit 10-stelligem Namen und jeweils 10 Weichen

Funktionsumfang der Digitalzentrale:

bis zu 8 Ampere Fahrstrom am Gleis

Spannungsversorgung 12 - 24V DC

Parallele Funktionsauslösung

Analoge Lok auf digitaler Anlage steuerbar mit Adresse 9999 !!

F0-F68 (69 Funktionstasten aktivierbar)

14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale

50 Loks gleichzeitig steuer- und speicherbar

Weichenlagenspeicherung und Rückmeldung

Anzeige aller Weichenpositionen, Lokinformationen uvm. an allen Handsteuergeräten

Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)

Kurzschlussschutz/Überlastschutz

Programmierung möglich (POM, CV lesen, CV schreiben) mit Rückmeldung

Stabile Schraubklemme, einfacher Netzteilstecker

Betriebskontrollleuchte

Aktivitätskontrollleuchte

3x Anschluss für Steuergeräte

1x Boosteranschluss (B-BUS)

Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte)

100% DCC kompatibel

100% LGB MZS kompatibel

100% mfx kompatibel

WLAN 100% Z21 Funktion mit Zusatzmodul

Rückmeldung mit unseren Rückmeldern über X-Bus oder Funk (nur mit Zusatzmodul möglich)

Rückmeldung über WLAN und 2.4 Ghz Funk mit unserem Zusatzmodul

Kein Router oder Freischaltcode für WLAN nötig, nur unser Zusatzmodul

Plug&Play

Anschlüsse




Technische Daten

Spannung: 14 – 24 V DC

!Nur Gleichstromtrafos nutzen!

Stromaufnahme: 50 mA, abgeschaltete Stufe

Maximaler Gesamtstrom: 8 A Dauerleistung; 10 A kurzzeitig

Maximale Stromabgabe: 3 A

Temperaturbereich: -40 – 60 °C

Abmaße LxBxH: 9,5 x 13,5 x 4,5 cm

Tipp: Sollten Ihnen die 6 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster 84006000 und dem CDE Bus-Adapter 84006017 kombinieren - Für noch mehr Power!


Das Schaltnetzteil

Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet.


Technische Daten des Netzteils

Spannung: 24V DC Gleichspannung

Steckverbindung: 5.5x2.5mm

Stromstärke: 5A

Eingangsspannung: AC 230V

Nutzleistung : 120W

Netzkabel im Lieferumfang enthalten

Der Anschlussadapter für Schaltnetzteile

Adapterkabel zum Anschließen des Netzteiles


Technische Daten des Anschlussadapters

Zwillingsleitung: 2 x 0,4 mm²

Anschluss A: Niedervolt-Buchse

Anschluss B: Kabel, offenes Ende

Kabellänge: 2 m

Typ: DC-2G25-XL

Farbe: Rot, Schwarz

Herst.-Teilenr.: 93025c181

Inhalt: 1 St.

Bauform: Buchse, gerade

Öffnungs-Ø: 5.5 mm

Stift-Ø: 2.5 mm

Kategorie: Niedervolt-Anschlusskabel

Länge: 2 m

Nennstrom: 5 A

Die folgende Firma hat die Digitalzentrale für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Die folgende Firma hat das Schaltnetzteil hergestellt:
ML-Train GmbH, Hauptstr. 17, 29389 Bad Bodenteich
(WEEE: DE40042204)


Wichtige Hinweise zur Einrichtung
Begleitheft Digitalzentrale
Bedienungsanleitung Digitalzentrale
PC-Software für die Zentrale (MD-DCC-Tool)
Bedienungsanleitung Handregler 10813
