Digitale Weichenantriebe an Gartenbahn Spur G anschließen: So gelingt die Installation
Der Traum einer automatisierten Gartenbahn beginnt oft mit der Digitalisierung der Weichenwege. Wer digitale Weichenantriebe an eine Gartenbahn Spur G anschließen möchte, steht vor der spannenden Herausforderung, Präzisionstechnik wetterfest im Außenbereich zu installieren. Ob Sie eine bestehende LGB-Anlage modernisieren oder eine neue Spur G Strecke planen: Die digitale Ansteuerung per DCC bietet Ihnen maximalen Komfort und Flexibilität. In diesem Ratgeber erfahren Sie, wie Sie Weichendecoder richtig verkabeln, welche Spannungen benötigt werden und wie Sie sogar einen Parallelbetrieb aus digitaler Zentrale und analogen Stellpulten realisieren. Tauchen Sie ein in die Welt der digitalen Weichensteuerung und machen Sie Ihre Gartenbahn fit für den automatisierten Fahrbetrieb.
Installation und Anschluss digitaler Weichenantriebe in der Spur G
Die Automatisierung von Fahrwegen stellt einen wesentlichen Schritt bei der Digitalisierung einer Gartenbahn dar. Während manuelle Weichen im Gartenbetrieb oft lange Wege und physischen Aufwand bedeuten, ermöglicht die digitale Ansteuerung ein komfortables Schalten direkt über die Zentrale oder ein Stellpult. Um zu verstehen, wie Sie digitale Weichenantriebe an die Gartenbahn Spur G anschließen, ist eine Betrachtung der technischen Voraussetzungen sowie der korrekten Verdrahtung notwendig.
Technische Komponenten für den digitalen Schaltvorgang
Im Gegensatz zum analogen Betrieb, bei dem ein einfacher Impuls durch einen Taster den Antrieb bewegt, benötigt das digitale System eine interpretierbare Adresse. Hierzu kommen zwei Varianten zum Einsatz: Entweder ein separater Weichendecoder, der zwischen Gleisspannung und einen herkömmlichen Doppelspulenantrieb geschaltet wird, oder ein moderner Digital-Weichenantrieb, bei dem die Elektronik bereits im Gehäuse integriert ist. Bei ML-Train fokussieren wir uns auf Lösungen, die eine hohe Witterungsbeständigkeit aufweisen und eine einfache Integration in bestehende DCC-Systeme ermöglichen.
Schritt-für-Schritt: Den Weichenantrieb korrekt anschließen

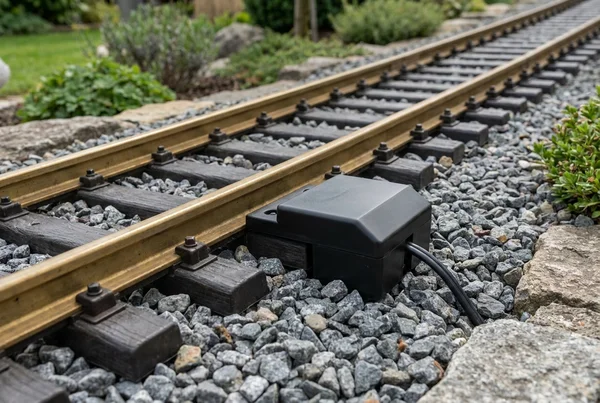

Der Anschluss eines digitalen Antriebs erfolgt in der Regel über zwei Hauptleitungen, die direkt mit dem Gleisprofil oder der Ringleitung Ihrer Außenanlage verbunden werden. Da der Decoder im Antrieb die notwendigen Informationen (DCC-Befehle) direkt aus dem Schienensignal bezieht, entfällt die aufwendige Verlegung von separaten Stellkabeln zurück zum Stellpult.
Konkretes Verdrahtungs-Beispiel: Anschluss an das Gleisprofil
Für eine zuverlässige Installation empfehlen wir folgendes Vorgehen:
- Vorbereitung: Reinigen Sie die Anschlussstellen an den Schienenverbindern oder nutzen Sie unsere speziellen Schraub-Schienenverbinder mit Lötöse oder Schraubanschluss.
- Kabelführung: Verwenden Sie witterungsbeständige Kabel mit einem ausreichenden Querschnitt (mindestens 0,5 mm², bei langen Wegen 0,75 mm²), um Spannungsabfälle im Gartenbetrieb zu vermeiden.
- Anschluss: Verbinden Sie die beiden Eingangskabel des digitalen Weichenantriebs mit dem rechten und linken Gleisprofil. Achten Sie darauf, dass die Kabelverbindungen wassergeschützt ausgeführt werden, beispielsweise durch Schrumpfschläuche mit Innenkleber.
- Adressierung: Nach dem physischen Anschluss muss der Antrieb programmiert werden. Hierzu versetzen Sie den Antrieb (meist über einen Programmiertaster oder eine spezifische CV-Sequenz) in den Lernmodus und senden an Ihrer Zentrale den gewünschten Schaltbefehl auf der Zieladresse.
Vorteile der dezentralen Decoder-Technik
Ein entscheidender Vorteil beim Anschluss digitaler Weichenantriebe in der Spur G ist die Reduzierung des Verkabelungsaufwandes. Während bei einer analogen Steuerung von zehn Weichen oft zwanzig oder mehr Einzeladern quer durch den Garten verlegt werden müssten, nutzt das digitale System die Schiene als Informationsträger. Dies minimiert nicht nur die Fehleranfälligkeit bei der Fehlersuche, sondern schützt die Anlage auch vor optisch störenden Kabelbäumen.
Witterungsschutz und mechanische Justierung
Da die Spur G primär für die Außenanlage konzipiert ist, unterliegen die Antriebe extremen Bedingungen. Feuchtigkeit, Frost und UV-Strahlung setzen dem Material zu. Unsere Antriebe sind daher so konstruiert, dass die Elektronik vergossen oder in einem abgedichteten Gehäuse untergebracht ist. Bei der Montage ist darauf zu achten, dass die Stellschwelle der Weiche leichtgängig bleibt. Ein digitaler Antrieb verfügt über eine definierte Stellkraft; blockiert die Weiche durch Schmutz oder kleine Steine, kann dies langfristig die Mechanik belasten. Wir empfehlen daher die regelmäßige Kontrolle der Weichenzungen und den Einsatz von vernickelten Gleisen, um eine dauerhafte Stromabnahme für den Decoder zu gewährleisten.
Zusatzfunktionen: Rückmeldung und Polarisierung
Fortgeschrittene digitale Weichenantriebe bieten oft die Möglichkeit, eine Herzstückpolarisierung vorzunehmen oder Rückmeldesignale zu senden. Wenn Sie Ihre Weichenantriebe anschließen, sollten Sie prüfen, ob Ihr Modell über zusätzliche Schaltkontakte verfügt. Diese können genutzt werden, um das Herzstück der Weiche je nach Stellung mit der passenden Polarität zu versorgen, was besonders bei kurzen Lokomotiven mit geringem Achsstand für eine unterbrechungsfreie Fahrt sorgt.
Integration in die Anlagensteuerung
Sobald die Hardware installiert ist, erfolgt die Einbindung in Ihre Steuerungssoftware oder das Handsteuergerät. Dank des standardisierten DCC-Protokolls sind unsere ML-Train Elektronikkomponenten voll kompatibel zu gängigen Systemen. Sie können Fahrstraßen definieren, bei denen ein einziger Befehl mehrere Weichen nacheinander stellt – ein technischer Mehrwert, der die Faszination Gartenbahn erst richtig zur Geltung bringt.
Vertiefendes Expertenwissen: Für eine visuelle Demonstration der Montage und der Programmierung der CV-Werte besuchen Sie unsere umfangreichen Video-Tutorials. Dort zeigen wir Ihnen im Detail, wie Sie die Endanschläge konfigurieren und die Stellgeschwindigkeit bei High-End-Decodern anpassen.
Zusammenfassung der Installationsregeln
Um eine langlebige Funktionalität zu garantieren, beachten Sie beim Anschließen digitaler Weichenantriebe in der Spur G folgende Punkte:
- Sorgen Sie für eine absolut saubere Spannungsversorgung über das Gleis oder eine separate Bus-Leitung.
- Vermeiden Sie mechanische Spannungen zwischen Antrieb und Stellschwelle.
- Nutzen Sie hochwertige, UV-beständige Kabel für den Außenbereich.
- Dokumentieren Sie die vergebenen Digital-Adressen in einem Gleisplan, um bei späteren Erweiterungen den Überblick zu behalten.
Durch die konsequente Nutzung digitaler Antriebstechnik erhöhen Sie nicht nur den Spielwert Ihrer Anlage, sondern investieren in eine zukunftssichere Infrastruktur, die auch komplexe Betriebsabläufe im Gartenbetrieb ermöglicht. ML-Train unterstützt Sie dabei mit präziser Technik "Made in Germany" und dem nötigen Fachwissen für eine erfolgreiche Umsetzung.
Weitere Informationen und detaillierte Einbauanleitungen finden Sie in unseren Technik-Videos auf dem ML-Train YouTube-Kanal.
Passende Produkte entdecken
Brücke 60 cm aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Wundertüte mit Basic Spur-G Zubehör - Überraschungs Gartenbahn-Geschenk Box
Brücke Erweiterung aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Brücke Startset aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Hochbordwagen braun inkl. Türen mit...
Hochbordwagen grün inkl. Türen mit...
LGB-Weichen und moderne Decoder-Lösungen
Der reibungslose Betrieb einer Gartenbahn hängt maßgeblich von der Zuverlässigkeit der Fahrwege ab. Wer seine Anlage digitalisiert, steht oft vor der Herausforderung, vorhandene LGB-Weichen in ein modernes Steuerungssystem einzubinden. Die mechanische Robustheit dieser Komponenten ist legendär, doch die elektrische Ansteuerung erfordert technisches Verständnis. Besonders im Außenbetrieb müssen die elektrischen Verbindungen extremen Witterungseinflüssen standhalten. Ein zentrales Element für den digitalen Komfort ist der passende Weichendecoder. Dieser empfängt die Befehle der Zentrale und setzt sie in präzise Schaltimpulse um. ML-Train bietet hierfür spezialisierte Elektronik an, die direkt am Gleis oder im Gehäuse verbaut wird. Hochwertige Weichen- Gleis- und Signaldecoder gewährleisten dabei, dass die Weichenzungen auch bei Frost sicher in die Endlage fahren. Für den Aufbau einer stabilen Infrastruktur spielt die Verkabelung eine entscheidende Rolle. Feuchtigkeit und UV-Strahlung setzen minderwertigen Materialien schnell zu. Verwenden Sie daher ausschließlich witterungsbeständige Kabel, Stecker und Buchsen, um Kriechströme oder Korrosion zu vermeiden. Eine saubere Installation verhindert Signalverluste im DCC-System und sorgt für eine dauerhafte Funktionsgarantie Ihrer Gartenbahn.Kompatibilität älterer und neuer Antriebe
In der Geschichte der Spur G haben sich verschiedene technische Standards für Weichenantriebe etabliert. Einsteiger und Profis treffen oft auf eine Mischung aus alten 3-Draht-Systemen und modernen 2-Draht-Lösungen. Die klassischen 3-Draht-Antriebe arbeiten mit einer gemeinsamen Rückleitung und zwei getrennten Spulen für die Richtungsänderung. Diese Technik findet man heute seltener, sie erfordert spezielle Decoder mit drei Ausgängen pro Weiche. Moderne LGB-Weichen nutzen fast ausschließlich den 2-Draht-Anschluss. Hier erfolgt die Umpolung durch einen Richtungswechsel der Gleichspannung. Der Antrieb verfügt über einen internen Endabschalt-Mechanismus, der den Stromfluss nach dem Stellvorgang unterbricht. Dies schont die Spulen und verhindert ein Durchbrennen bei Dauerstrom. Digitale Weichendecoder von ML-Train sind exakt auf dieses Verhalten optimiert und liefern den nötigen Schaltstrom für einen kraftvollen Umstellvorgang. Beim Umbau älterer Lokomotiven oder beim Austausch von Komponenten sollten Sie auch auf die Mechanik achten. Oft sind alte B-Getriebe von LGB oder die neueren Varianten betroffen, wenn die Weiche nicht mehr sauber schaltet. Ein klemmendes Getriebe erhöht den Widerstand, was den Decoder überlasten kann. Prüfen Sie daher regelmäßig die Leichtgängigkeit der Weichenzungen und der Antriebsstangen. Die Integration in ein bestehendes Digitalsystem erfordert zudem eine Abstimmung der Schaltzeiten. Während kurze Impulse für Magnetartikel oft ausreichen, benötigen motorische Antriebe eine dauerhafte Spannungsversorgung während des Stellwegs. Moderne Decoder-Lösungen erlauben die individuelle Konfiguration dieser Parameter. So lassen sich auch ältere Komponenten nahtlos in eine automatisierte Ablaufsteuerung integrieren, ohne die Hardware zu gefährden.Programmierung der Weichenadressen
Die Adressvergabe ist der erste Schritt zur digitalen Kontrolle über das Gleisbild. Jede Weiche benötigt eine eindeutige Kennung, damit die Zentrale den Schaltbefehl korrekt zustellen kann. Bei der Verwendung einer multiMAUS erfolgt dieser Vorgang meist über den Programmiermodus des Decoders. Hierbei wird der Decoder in den Lernmodus versetzt, woraufhin er die nächste gesendete Adresse als seine eigene speichert. Achten Sie darauf, dass während der Programmierung keine anderen Programmiervorgänge im selben Stromkreis stattfinden. Viele Gartenbahner nutzen ein separates Programmiergleis, um Fehlkonfigurationen an anderen Loks oder Decodern zu vermeiden. Nach der Zuweisung der Adresse reagiert die Weiche sofort auf die entsprechenden Tastenbefehle an Ihrem Eingabegerät. Dies ermöglicht ein intuitives Rangieren direkt vom Handregler aus. Für komplexere Aufgaben, wie die Beleuchtung von Weichenlaternen oder Signalen, können zusätzliche Funktionsdekoder und Servodecoder eingesetzt werden. Diese lassen sich oft auf dieselbe Adresse wie der Weichenantrieb programmieren. Dadurch schaltet die Laterne synchron zur Weichenstellung um. Eine solche Parallelprogrammierung spart Adressraum und vereinfacht die Bedienung der Anlage erheblich. Sollten Probleme bei der Adressannahme auftreten, prüfen Sie die Gleisspannung und die Sauberkeit der Kontakte. Im Außenbereich oxidieren Messinggleise schnell, was die Datenübertragung stören kann. Vernickelte Gleissysteme bieten hier einen deutlichen Vorteil, da sie die Leitfähigkeit über lange Zeiträume konstant halten. Ein stabiles Signal ist die Grundvoraussetzung dafür, dass Ihre Weichenbefehle jederzeit präzise ausgeführt werden.
Weitere Empfehlungen
Weichenschaltpult + Wechselstromconverter + Schaltnetzteil 2 A 24 V
Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais
1-Kanal Weichen- und Funktionsdecoder
Nachrüstkit Digitaler Weichenantrieb
8-Kanal Weichendekoder für LGB
Servo-Weichenantrieb digital für Spur-G
Hybrid-Betrieb: Weichen digital und analog steuern
Der Betrieb einer Gartenbahn im Außenbereich stellt besondere Anforderungen an die Steuerungstechnik. Viele Gartenbahner besitzen gewachsene Anlagen mit klassischen Stellpulten. Ein kompletter Umstieg auf rein digitale Steuerungen erscheint oft hürdenreich. Hier setzt der Hybridbetrieb an, der beide Welten miteinander verknüpft.
Sie behalten die gewohnte Kontrolle über manuelle Taster am Anlagenrand. Gleichzeitig nutzen Sie die Vorteile einer modernen DCC-Zentrale. Diese parallele Steuerung erhöht den Komfort erheblich. Besonders bei weitläufigen Gleisfiguren spart dies lange Laufwege.
Die technische Umsetzung erfordert Decoder, die externe Schalteingänge verarbeiten. Moderne Weichen- Gleis- und Signaldecoder bieten heute genau diese Schnittstellen an. So lösen Sie Schaltvorgänge wahlweise per Funkhandregler oder über einen fest installierten Analog-Schalter aus. Das System erkennt beide Befehlsquellen zuverlässig.
Der Dual-Betrieb für maximale Flexibilität

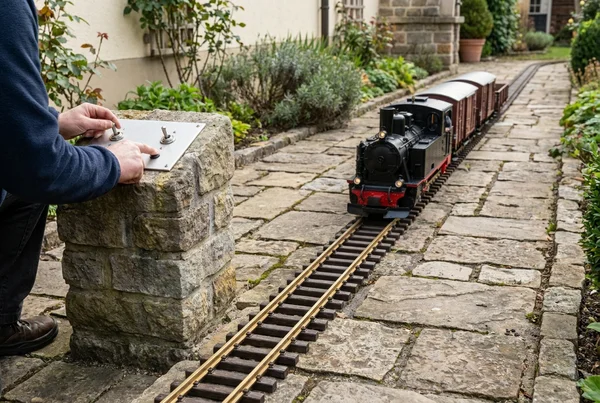

Ein Hybridbetrieb kombiniert die haptische Rückmeldung mechanischer Schalter mit der Präzision digitaler Protokolle. Sie müssen sich nicht für eine Seite entscheiden. Im Gartenbetrieb ist dies besonders wertvoll, wenn mehrere Personen gleichzeitig die Anlage bedienen. Ein Mitspieler steuert den Zug digital, während ein anderer die Fahrwege manuell stellt.
Die Schaltgeschwindigkeit spielt dabei eine entscheidende Rolle für die Betriebssicherheit. Digitale Antriebe setzen den Stellbefehl verzögerungsfrei um. Hochwertige Funktionsdekoder und Servodecoder erlauben zudem eine Feinjustierung der Stellwege. Dies schont die Mechanik der Weichenzungen langfristig. Sie vermeiden harte Anschläge und reduzieren den Verschleiß.
Ein weiterer Vorteil liegt in der Ausfallsicherheit. Sollte die digitale Funkverbindung in einer entfernten Gartenecke schwanken, greifen Sie zum lokalen Taster. Die Verkabelung bleibt übersichtlich, da der Decoder als zentrale Intelligenz fungiert. Er verwaltet die Prioritäten der eingehenden Signale selbstständig. Fehlsteuerungen durch gleichzeitiges Drücken werden systemseitig unterbunden.
Für die Verbindung der Komponenten nutzen Sie wetterfeste Kabel, Stecker und Buchsen. Korrosion ist der größte Feind der Leitfähigkeit im Außenbereich. Achten Sie auf ausreichende Querschnitte bei langen Zuleitungen zu den analogen Tastern. So stellen Sie sicher, dass der Schaltimpuls auch nach zehn Metern Leitungsweg sauber am Decoder ankommt.
Schrittweiser Umstieg auf Digitaltechnik
Niemand muss seine gesamte Gartenbahn an einem Wochenende digitalisieren. Der Hybridbetrieb ermöglicht eine schrittweise Modernisierung der Außenanlage. Sie rüsten zunächst nur die Hauptstrecken mit digitalen Antrieben aus. Nebengleise oder Rangierbereiche verbleiben vorerst im gewohnten Analogbetrieb.
Die Integration erfolgt meist direkt am Gleis. Moderne Decoder beziehen ihren Strom oft direkt aus dem Schienenprofil. Sie benötigen keine aufwendige Ringleitung für die Zubehörversorgung. Dies spart Zeit beim Gleisbau und minimiert Fehlerquellen unter der Erde. Die analogen Schalteingänge der Decoder verbinden Sie mit Ihren vorhandenen Stellpulten.
Während Sie die Infrastruktur modernisieren, können Sie auch Ihre Lokomotiven aufrüsten. Ein hochwertiger Lokdekoder bildet die Basis für präzises Fahren. Die Kombination aus digital steuerbaren Triebfahrzeugen und hybrid schaltbaren Weichen schafft ein professionelles Betriebsumfeld. Sie behalten die volle Flexibilität bei der Wahl Ihrer Steuerungsmittel.
Dieser sanfte Übergang schont das Budget und lässt Raum für Erfahrungswerte. Sie lernen die Programmierung der Adressen kennen, ohne den manuellen Zugriff zu verlieren. Mit der Zeit erweitern Sie das System nach Bedarf. Die Digitaltechnik passt sich Ihren Gewohnheiten an, nicht umgekehrt. So bleibt der Spaß am Hobby auch während der Umbauphase vollständig erhalten.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu wie digitale weichenantriebe an gartenbahn spur g anschließen
Wie werden die ML-Train Servo-Weichenantriebe digital angesteuert, und welche Spannungen können sie aufnehmen?
Die digitalen Servo-Weichenantriebe von ML-Train werden direkt an den Gleisausgang Ihrer Digitalzentrale oder an einen separaten Zubehör-Bus angeschlossen. Sie verarbeiten DCC-Signale und können über eine weite Spannungsspanne von etwa 12 bis 24 Volt betrieben werden. Dank der integrierten Elektronik ist kein zusätzlicher Decoder zwischen Antrieb und Schiene nötig. Die Programmierung der Adresse erfolgt unkompliziert über eine Lerntaste am Gehäuse. Durch die präzise Ansteuerung des Servos lassen sich Stellweg und Geschwindigkeit individuell konfigurieren, was die Mechanik der Weichenzungen schont.
Wie können LGB-Weichen mit der multiMAUS geschaltet werden und welche Decoder werden dafür benötigt?
Um LGB-Weichen mit einer multiMAUS zu steuern, benötigen Sie einen DCC-konformen Weichendecoder, der das Signal der Zentrale verarbeitet. Der Decoder wird direkt an das Gleis oder den Ausgang der Zentrale angeschlossen und erhält eine individuelle Adresse über die Tastatur der multiMAUS. Für den Außenbetrieb empfehlen wir wetterfeste Decoder von ML-Train, die speziell für die hohen Stromaufnahmen der Spur-G-Antriebe ausgelegt sind. Nach der Programmierung wählen Sie im Weichenmodus der multiMAUS die entsprechende Nummer und lösen den Schaltvorgang per Tastendruck aus.
Wie wird der ML-Train Weichenantrieb TL digital und analog konfiguriert, um sowohl über eine digitale Zentrale als auch über einen klassischen analogen Schalter gesteuert werden zu können?
Der ML-Train Weichenantrieb verfügt über separate Eingänge für das Digitalsignal und einen analogen Tasteranschluss. Sie schließen die DCC-Leitungen direkt an das Gleis oder die Zentrale an, um die digitale Adresse anzusprechen. Parallel dazu verkabeln Sie einen herkömmlichen Momenttaster mit den vorgesehenen analogen Kontakten des Antriebs. Der interne Decoder verarbeitet beide Impulse gleichberechtigt, sodass ein Umschalten zwischen den Betriebsarten nicht notwendig ist. Durch diese Hardware-Lösung reagiert die Weiche sofort auf den ersten eingehenden Befehl, unabhängig von der Quelle.
