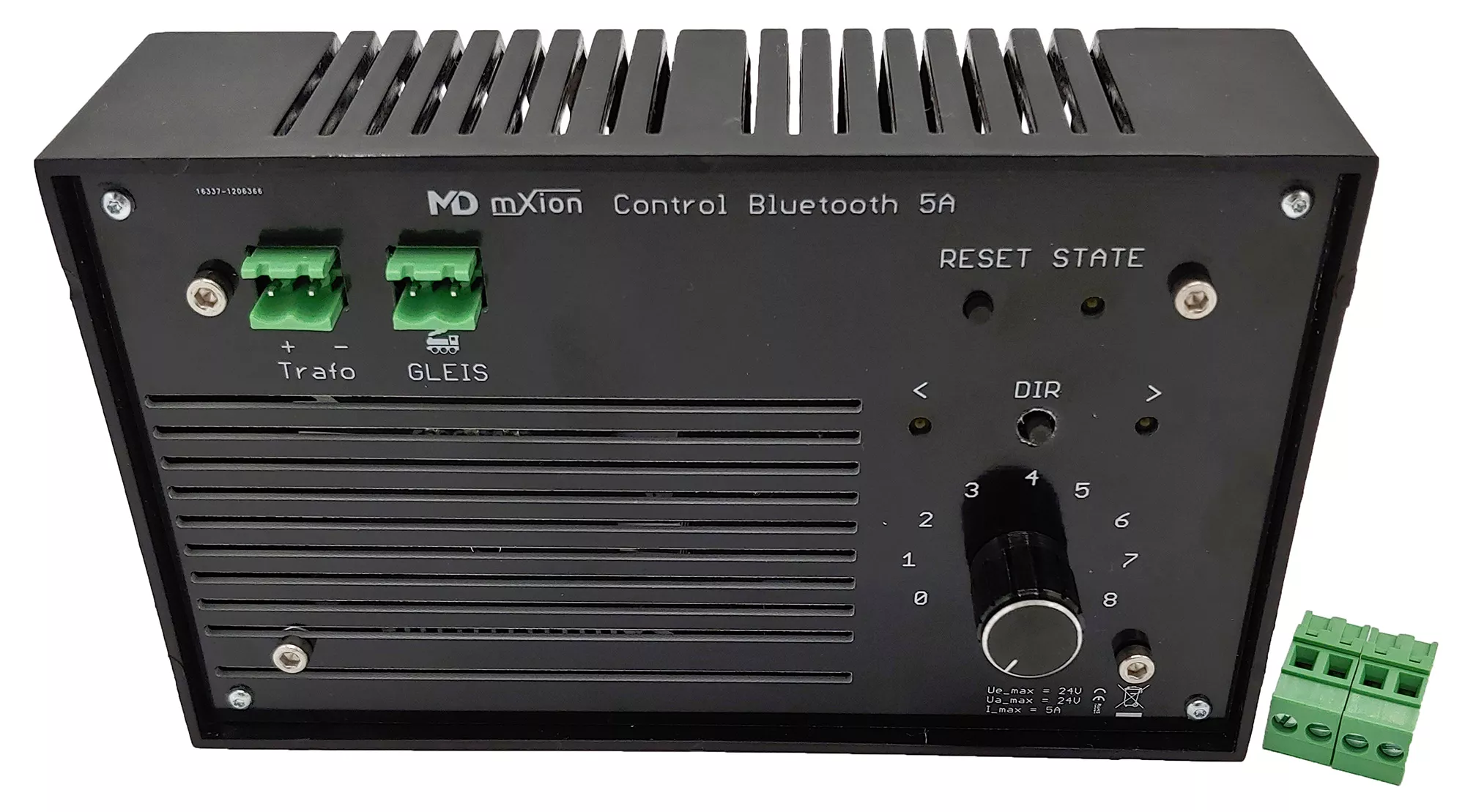

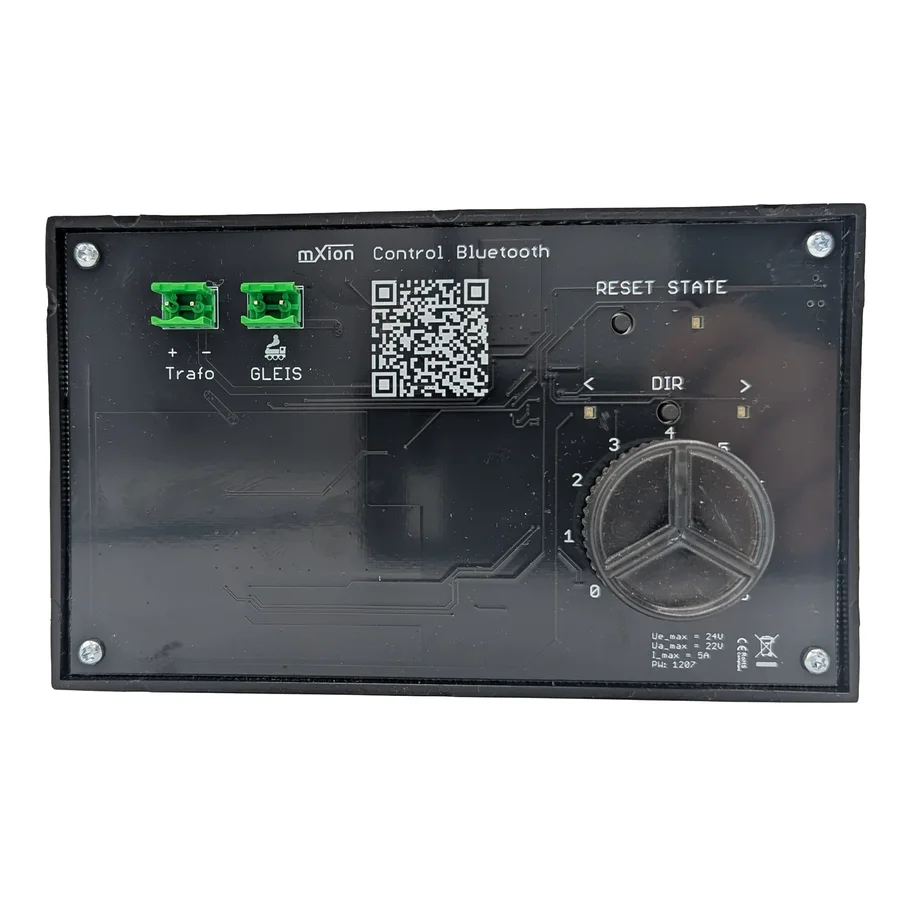

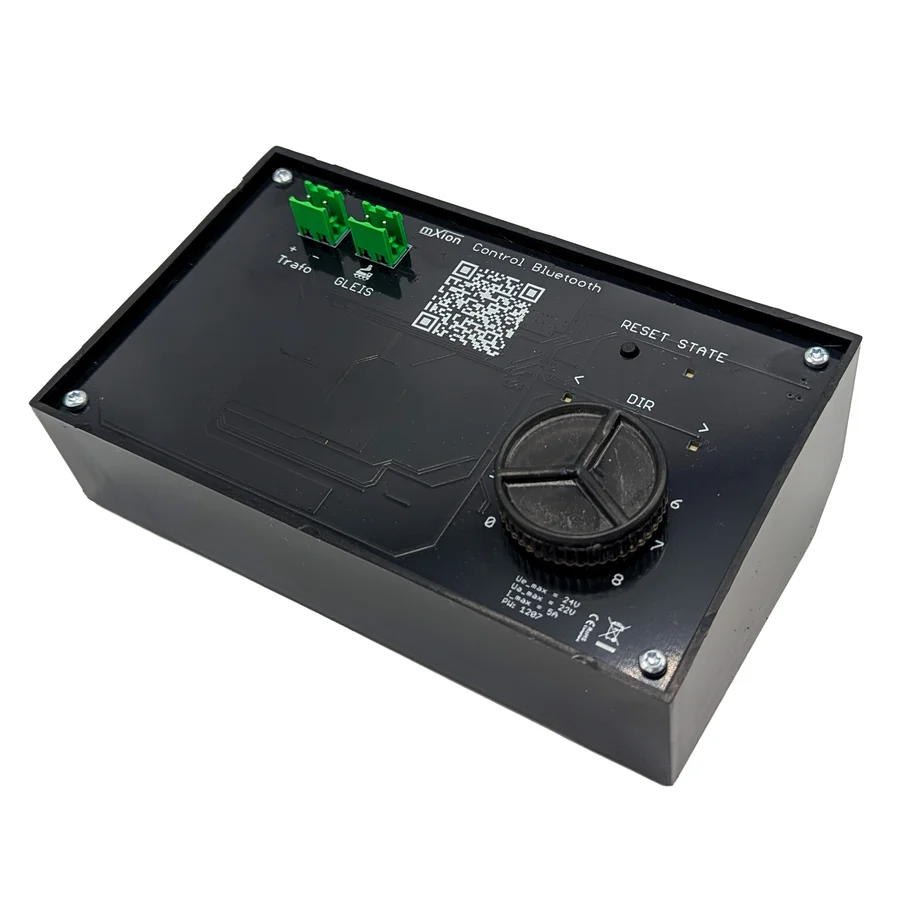

Elektronischer Fahrregler 2.0 5 A analog mit App-Steuerung ML-Train 84003017

Funktionsbeschreibung
Analog arbeitender Fahr- und Geschwindigkeitsregler für Modelleisenbahnen der Spurweiten Z bis G mit bis zu 6 A Spitzenstrom (5 A Dauerstrom). Die Fahrspannung ist stufenlos einstellbar und erlaubt präzises Rangieren ebenso wie gleichmäßige Streckenfahrten. Eine integrierte Bluetooth-5.0-Schnittstelle mit erhöhter Reichweite sorgt für stabile Funkverbindungen – geeignet für große Anlagen und den Einsatz im Gartenbahnbereich. Die Bedienung erfolgt direkt am Gerät oder über die kostenlose App für Android und Apple sowie über den PC. In der App lassen sich Anfahr- und Bremszeiten, Stromgrenzen, Anfahrspannung und Maximalspannung festlegen. Eine Pendelzugsteuerung ist integriert. Robuste Schraubklemmen ermöglichen den sicheren Anschluss eines geeigneten Schaltnetzteils; Strom- und Temperaturüberwachung mit einstellbaren Grenzwerten unterstützt den kurzschlussfreien Betrieb mit Kehrschleifenmodul (KSM). Firmware-Updates werden komfortabel per Android-App eingespielt.

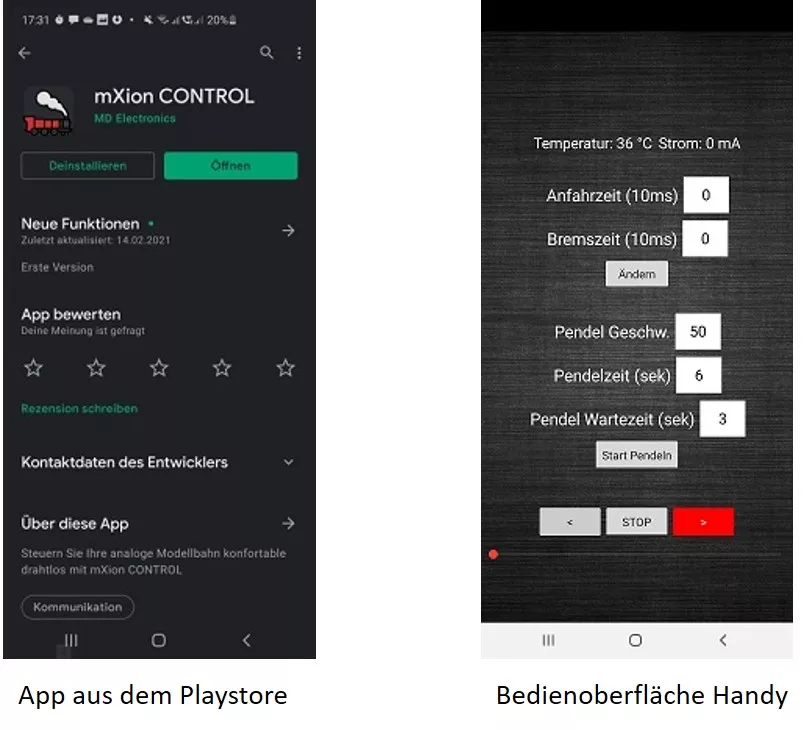

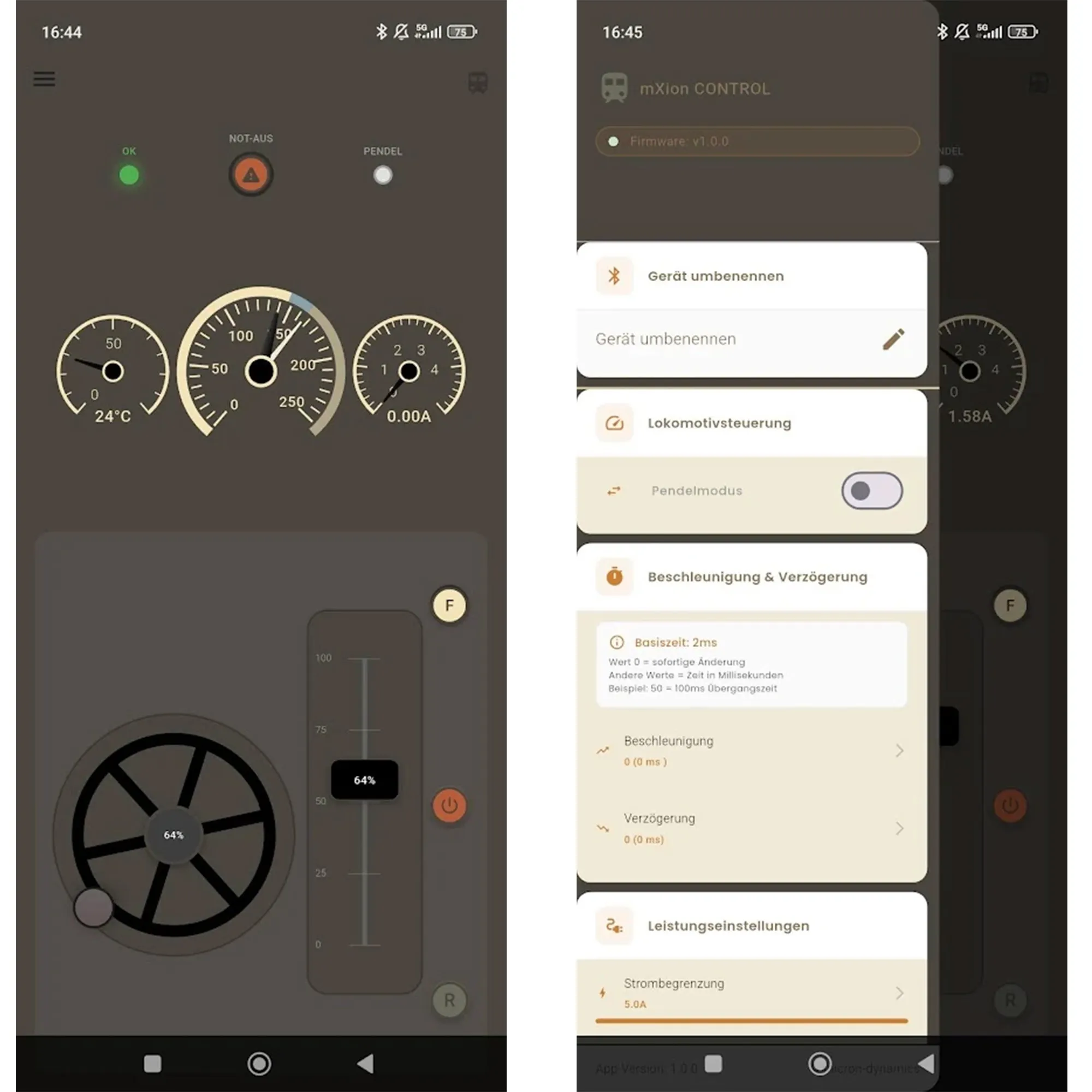

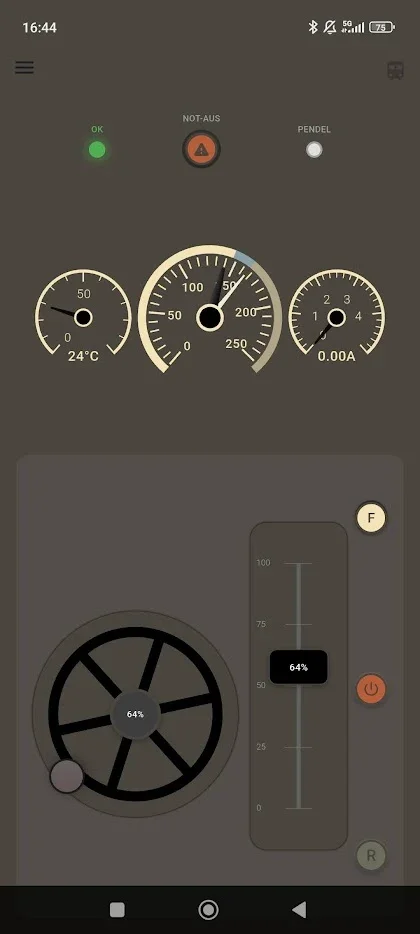

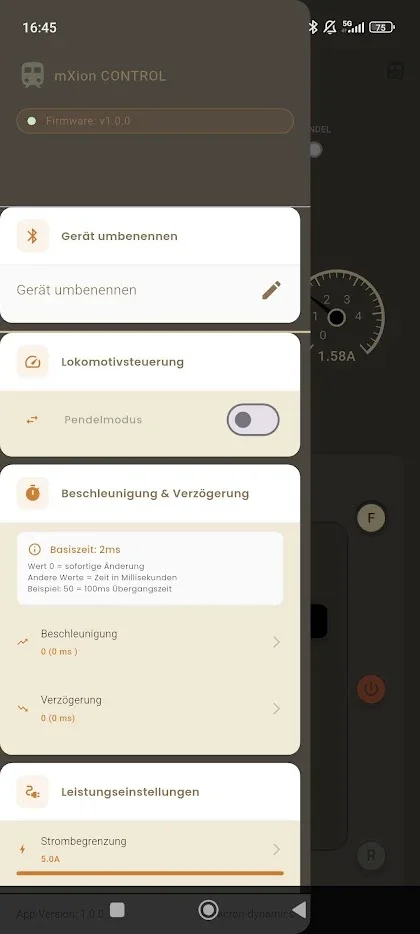

Android-App:

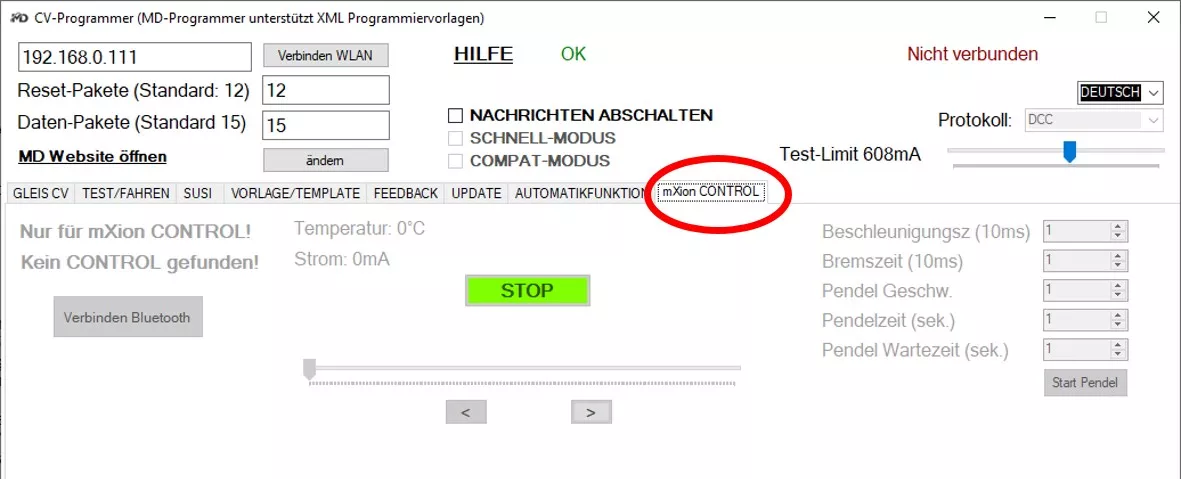

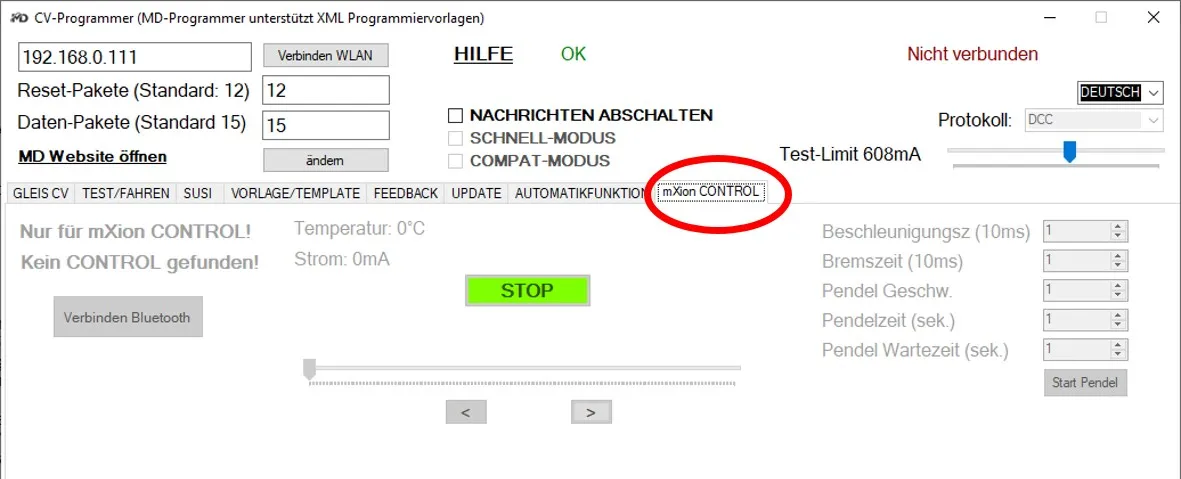

PC-Steuerung ist über eine geeignete PC-Software möglich:



Wichtige Informationen zur Inbetriebnahme

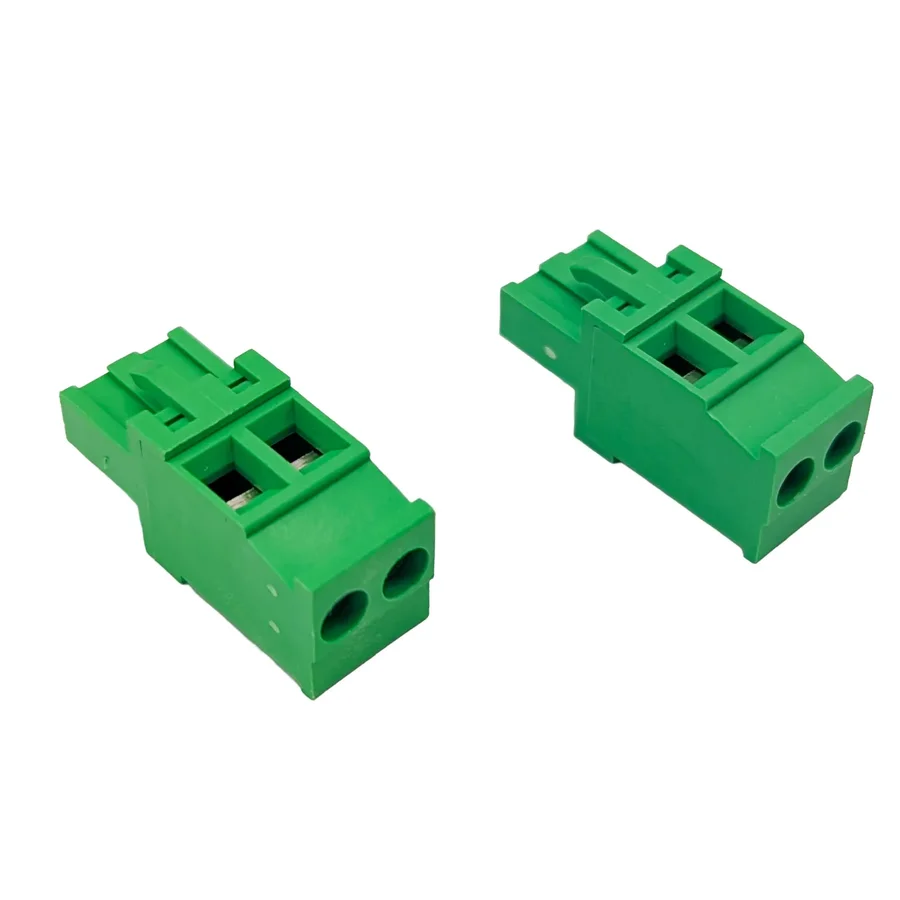

Es sind ausschließlich Gleichspannungs-Schaltnetzteile bis max. 24 V DC zu verwenden; an den klar beschrifteten Schraubklemmen auf korrekte Polung achten (Verpolungsschutz integriert). Für App- oder PC-Steuerung zunächst Bluetooth koppeln und das Gerät in der Software auswählen. Anschließend Anfahr-/Bremszeiten, Stromgrenzen sowie Anfahr- und Maximalspannung an die Anlage anpassen – besonders sinnvoll beim Einsatz eines Kehrschleifenmoduls. Die integrierte Pendelsteuerung wird durch ca. 5 s langen Druck auf „DIR“ ein-/ausgeschaltet; „RESET“ schaltet aus/ein bzw. setzt im Fehlerfall zurück. STATE-LED: Dauerlicht = OK, langsames Blinken = STOP, mittleres Blinken = Überhitzung, schnelles Blinken = Kurzschluss; drei schnelle Blinkimpulse mit anschließender langer Pause kennzeichnen die externe Steuerung per App/PC (Pult außer Funktion). LEDs am Drehregler: leuchtend = 0-Stellung (nicht weiter nach links drehen, sonst schlagartiges Vollgas), schnelles Blinken = Maximalstellung (weiterdrehen führt zum abrupten Stopp). Ein STOP-/Kurzschlusszustand wird aus Sicherheitsgründen erst aufgehoben, wenn der Regler auf 0 steht; dann blinken die roten LEDs kurz auf.

Einrichtung der Pendelsteuerung
Die Konfiguration erfolgt in App oder PC-Software. Für jede Fahrtrichtung lassen sich Zielgeschwindigkeit, Laufzeiten und Verzögerungen definieren. Nach dem Speichern kann der Pendelbetrieb gestartet und gestoppt werden; die Parameter bleiben aktiv, bis sie erneut geändert werden. Für den Außeneinsatz empfiehlt sich eine Platzierung mit möglichst freier Funklinie zur Bedieneinheit.

Technische Daten

Dauerstrom: 5 A; Spitzenstrom: bis 6 A.

Eingangsspannung: max. 24 V DC.

Ausgangsspannung: max. 22 V DC.

Funk: Bluetooth 5.0 mit erhöhter Reichweite.

Abmessungen: 160 × 95 × 60 mm.

Update: Firmware-Updates per App.

Bitte beachten: Gemäß EMV-Gesetz darf der Baustein nur innerhalb von Produkten betrieben werden, die das CE-Zeichen tragen.

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
