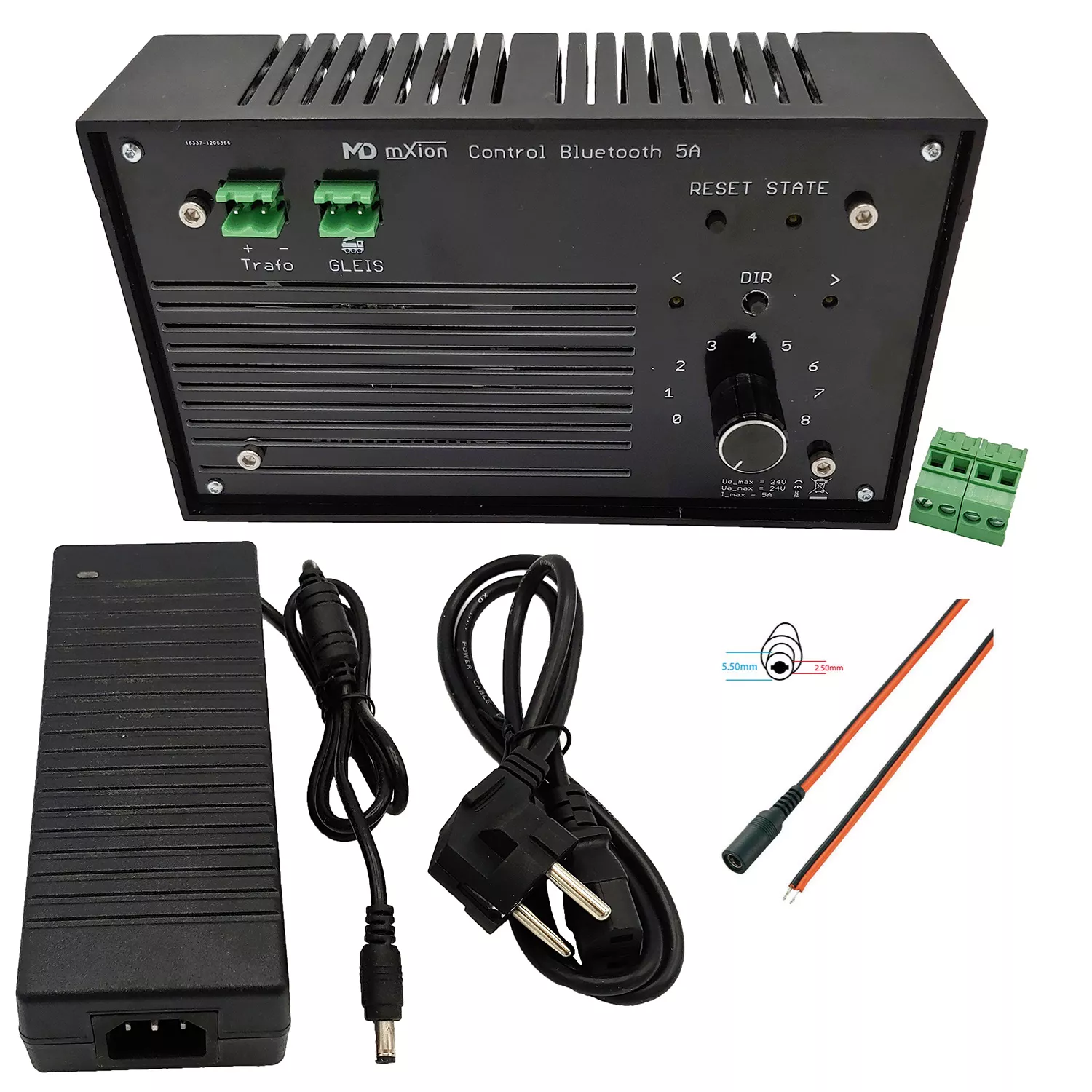

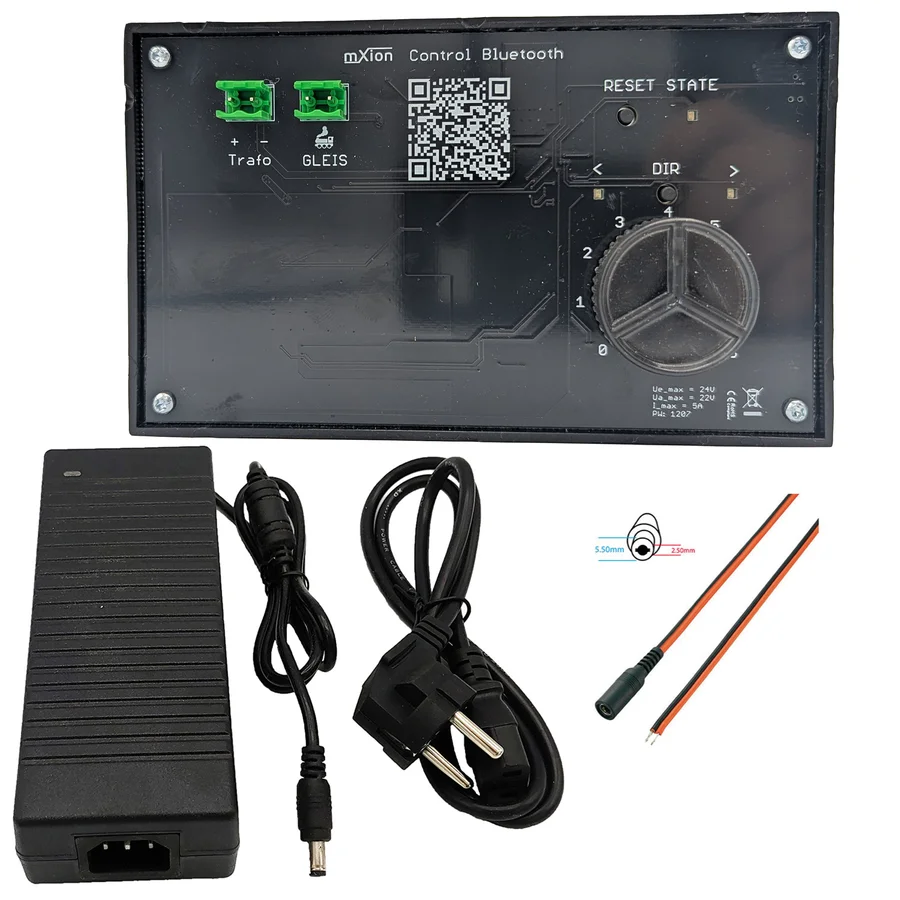

Elektronischer Fahrregler 2.0 analog mit 5A Schaltnetzteil ML-Train 84006030

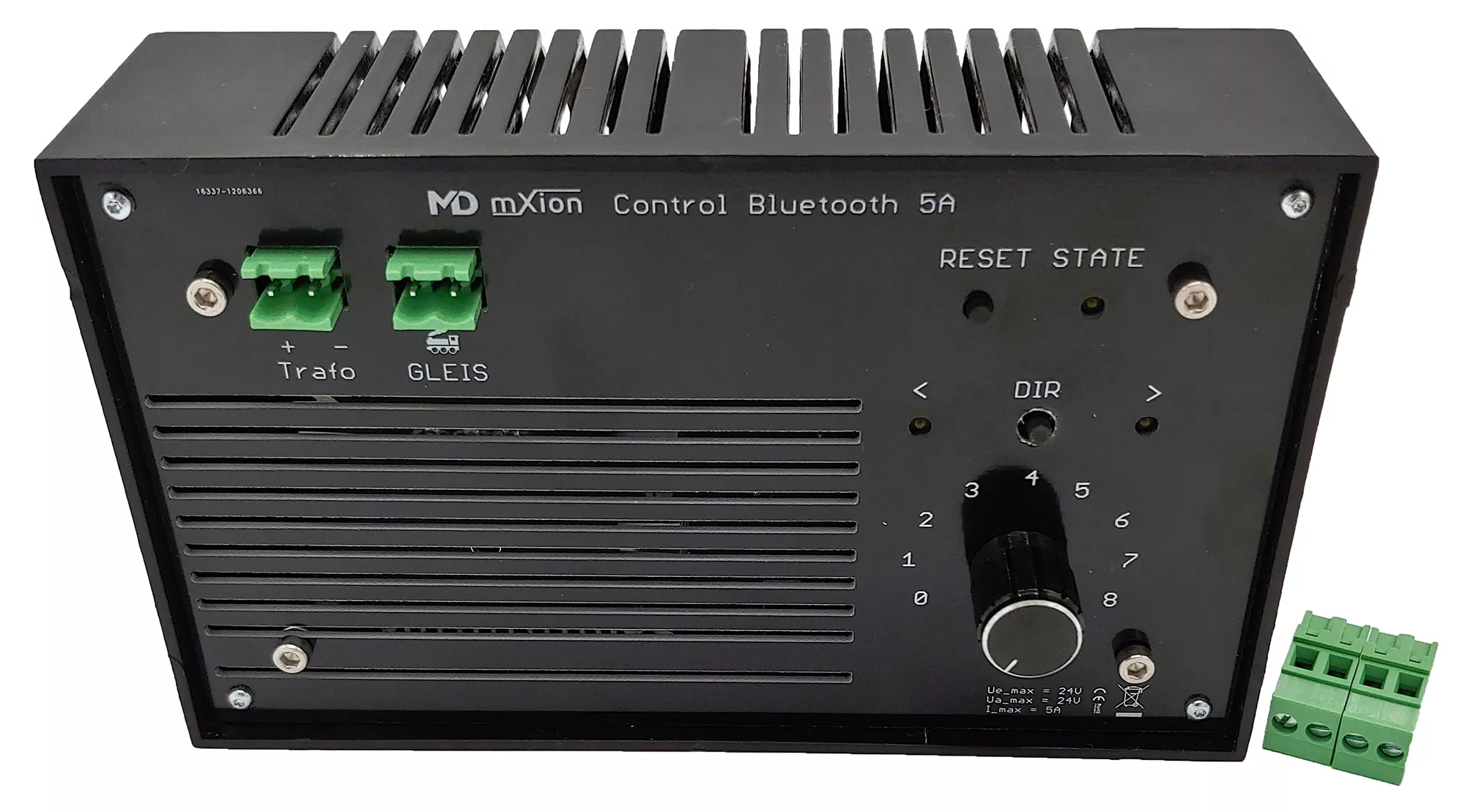

Elektronischer Fahrregler 5 A analog mit App-Steuerung ML-Train 84003017

Funktionsbeschreibung

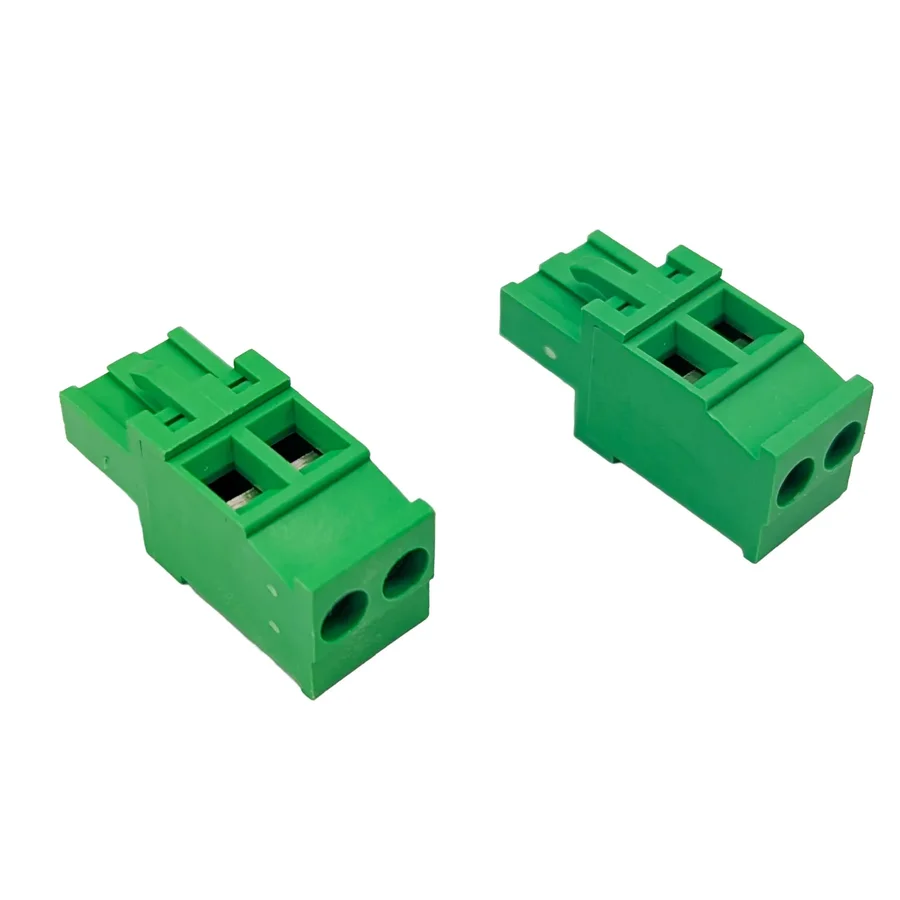

Analoger Fahr- und Geschwindigkeitsregler für Modelleisenbahnen der Spurweiten Z bis G mit bis zu 6 A Spitzenstrom (5 A Dauerstrom). Die stufenlos einstellbare Fahrspannung ermöglicht präzises Rangieren ebenso wie gleichmäßige Streckenfahrten. Eine integrierte Bluetooth-5.0-Schnittstelle mit erweiterter Reichweite gewährleistet stabile Funkverbindungen – ideal für große Anlagen und den Einsatz im Gartenbahnbereich. Die Bedienung erfolgt direkt am Gerät, über die kostenlose App für Android und Apple oder über den PC. In der App lassen sich Anfahr- und Bremszeiten, Stromgrenzen sowie Anfahr- und Maximalspannung definieren. Eine Pendelzugsteuerung ist bereits integriert. Robuste Schraubklemmen erlauben den sicheren Anschluss eines geeigneten Schaltnetzteils; die kombinierte Strom- und Temperaturüberwachung mit einstellbaren Grenzwerten unterstützt den kurzschlussfreien Betrieb mit Kehrschleifenmodul (KSM). Firmware-Updates werden bequem per Android-App eingespielt.

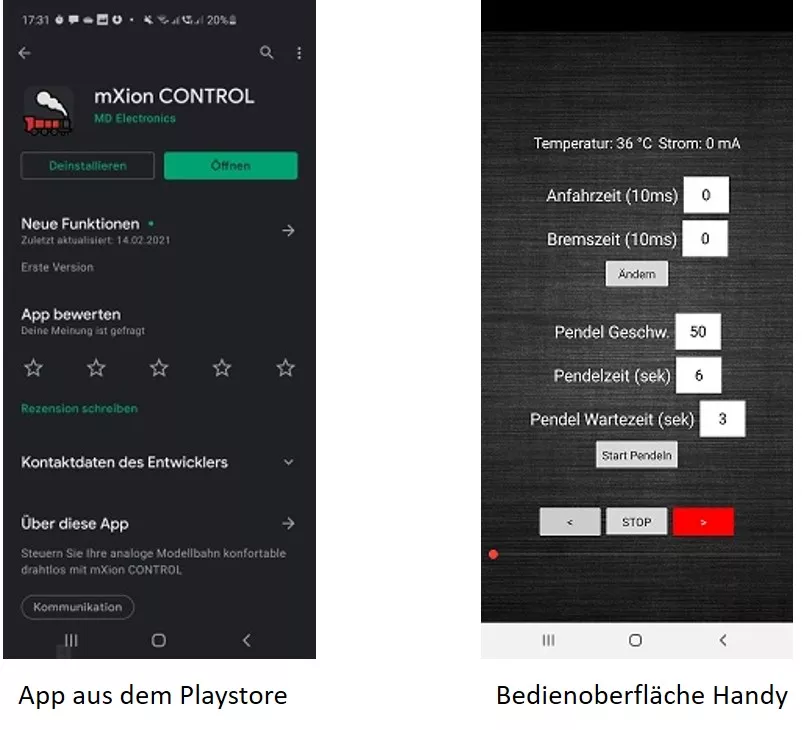

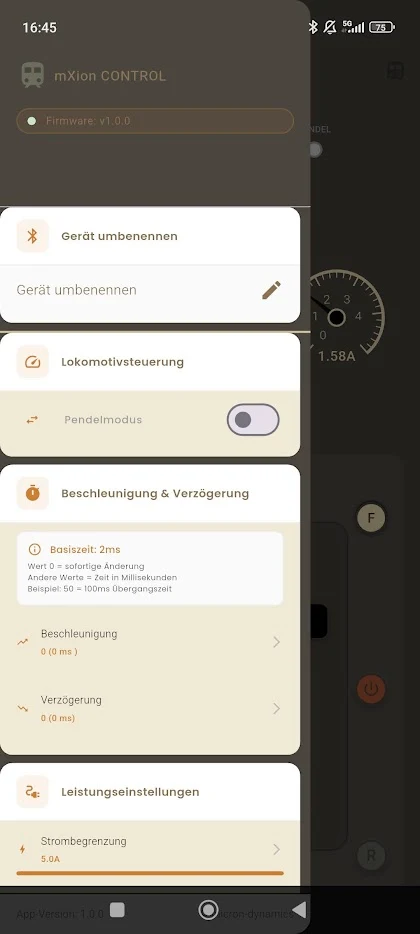

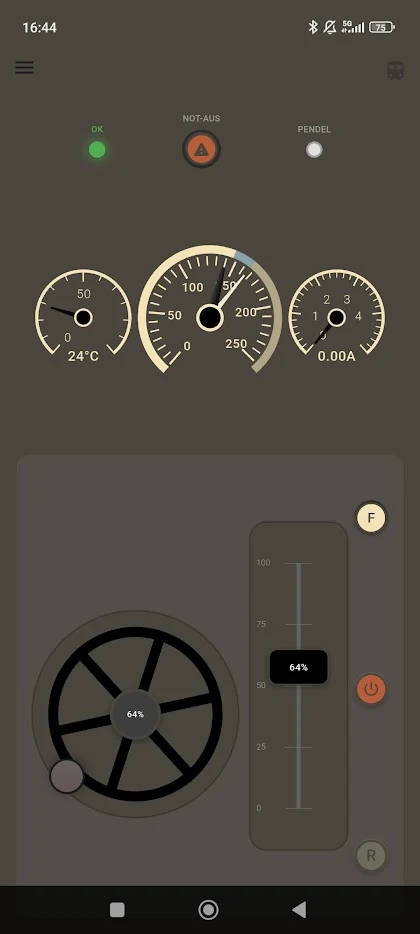

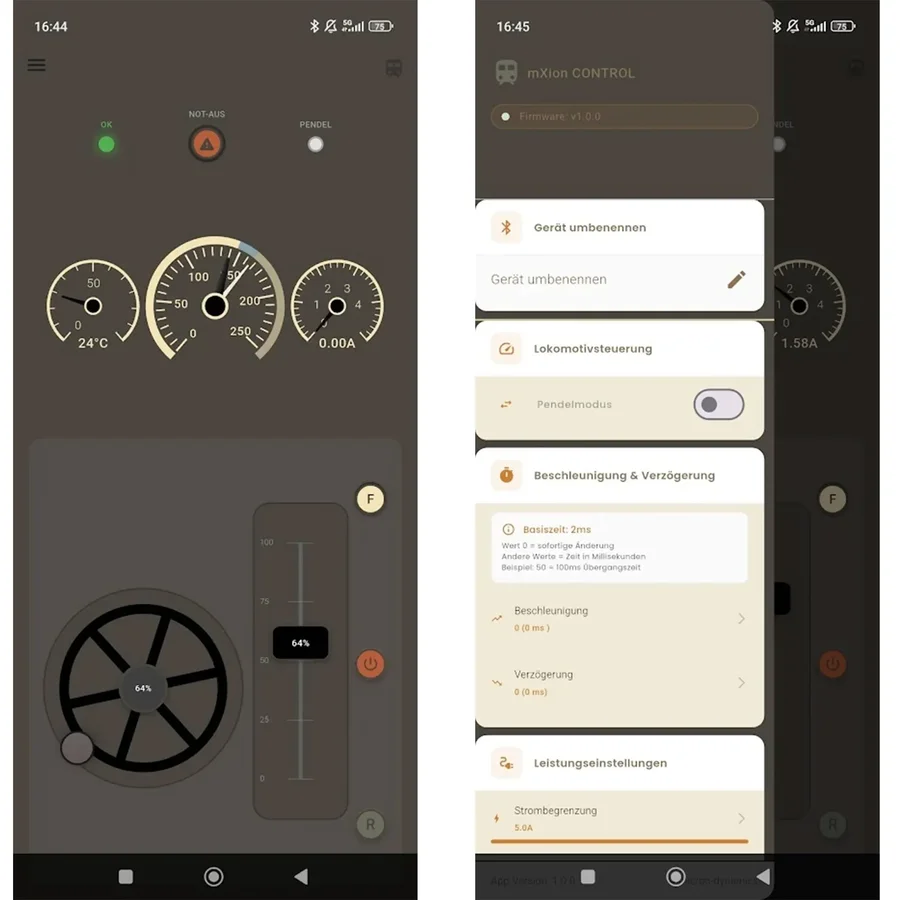

Android-App:

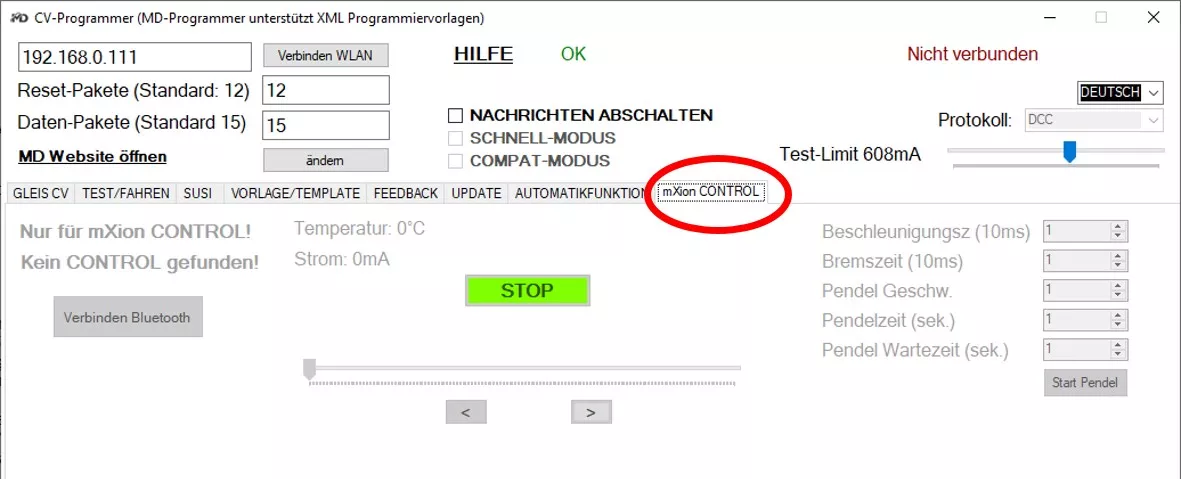

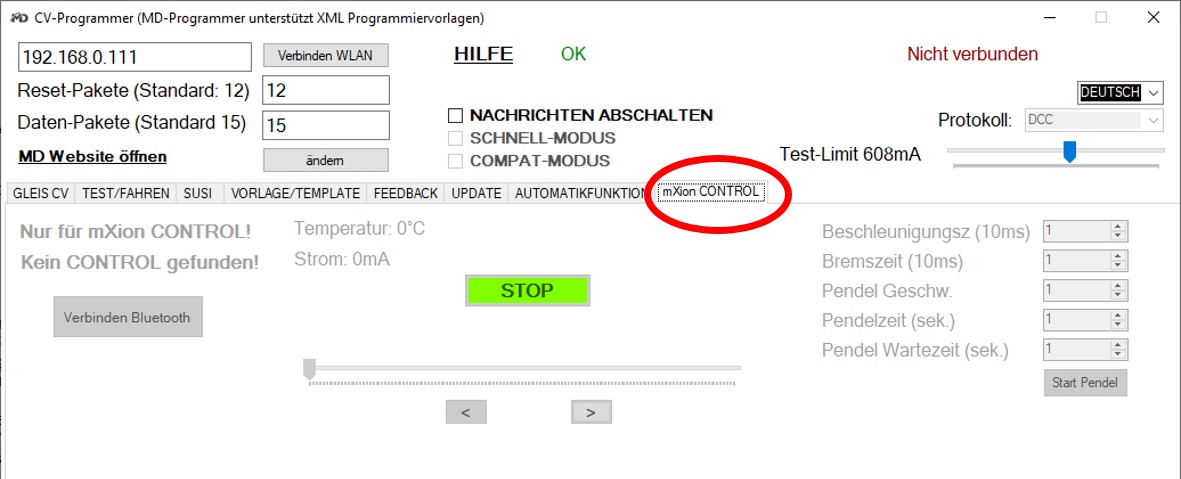

PC-Steuerung ist über eine geeignete PC-Software möglich:



Wichtige Informationen zur Inbetriebnahme

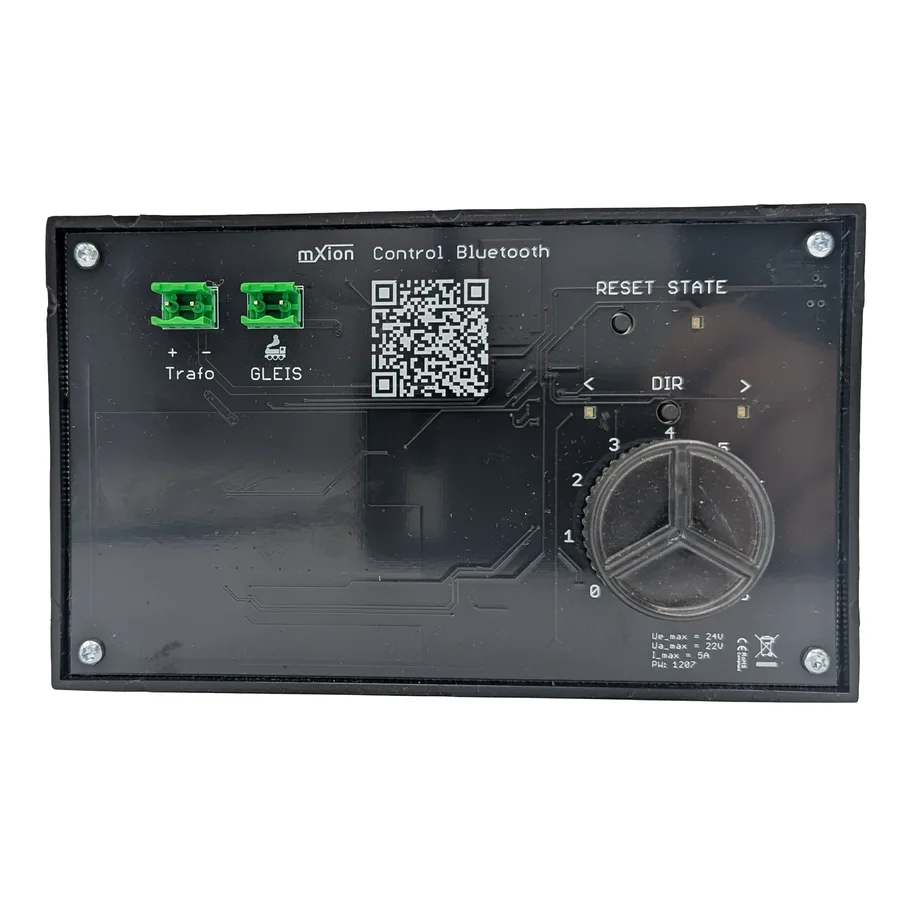

Es sind ausschließlich Gleichspannungs-Schaltnetzteile bis max. 24 V DC zu verwenden; an den eindeutig beschrifteten Schraubklemmen auf korrekte Polung achten (Verpolungsschutz integriert). Für App- oder PC-Steuerung zunächst Bluetooth koppeln und das Gerät in der Software auswählen. Anschließend Anfahr-/Bremszeiten, Stromgrenzen sowie Anfahr- und Maximalspannung an die Anlage anpassen – besonders empfehlenswert beim Einsatz eines Kehrschleifenmoduls. Die integrierte Pendelsteuerung wird durch ca. 5 s langen Druck auf „DIR“ ein-/ausgeschaltet; „RESET“ schaltet aus/ein bzw. setzt im Fehlerfall zurück. STATE-LED: Dauerlicht = OK, langsames Blinken = STOP, mittleres Blinken = Überhitzung, schnelles Blinken = Kurzschluss; drei schnelle Blinkimpulse mit anschließender längerer Pause kennzeichnen die externe Steuerung per App/PC (Pult außer Funktion). LEDs am Drehregler: leuchtend = 0-Stellung (nicht weiter nach links drehen, sonst schlagartiges Vollgas), schnelles Blinken = Maximalstellung (weiterdrehen führt zum abrupten Stopp). Ein STOP-/Kurzschlusszustand wird aus Sicherheitsgründen erst aufgehoben, wenn der Regler auf 0 steht; dann blinken die roten LEDs kurz auf.

Einrichtung der Pendelsteuerung
Die Konfiguration erfolgt in der App oder mit der PC-Software. Für jede Fahrtrichtung können Zielgeschwindigkeit, Laufzeiten und Verzögerungen festgelegt werden. Nach dem Speichern lässt sich der Pendelbetrieb starten und stoppen; die Parameter bleiben aktiv, bis sie erneut geändert werden. Für den Außeneinsatz empfiehlt sich eine Positionierung mit möglichst freier Funklinie zur Bedieneinheit.

Technische Daten

Dauerstrom: 5 A; Spitzenstrom: bis 6 A.

Eingangsspannung: max. 24 V DC.

Ausgangsspannung: max. 22 V DC.

Funk: Bluetooth 5.0 mit erhöhter Reichweite.

Abmessungen: 160 × 95 × 60 mm.

Update: Firmware-Updates per App.

Bitte beachten: Gemäß EMV-Gesetz darf der Baustein nur innerhalb von Produkten betrieben werden, die das CE-Zeichen tragen.

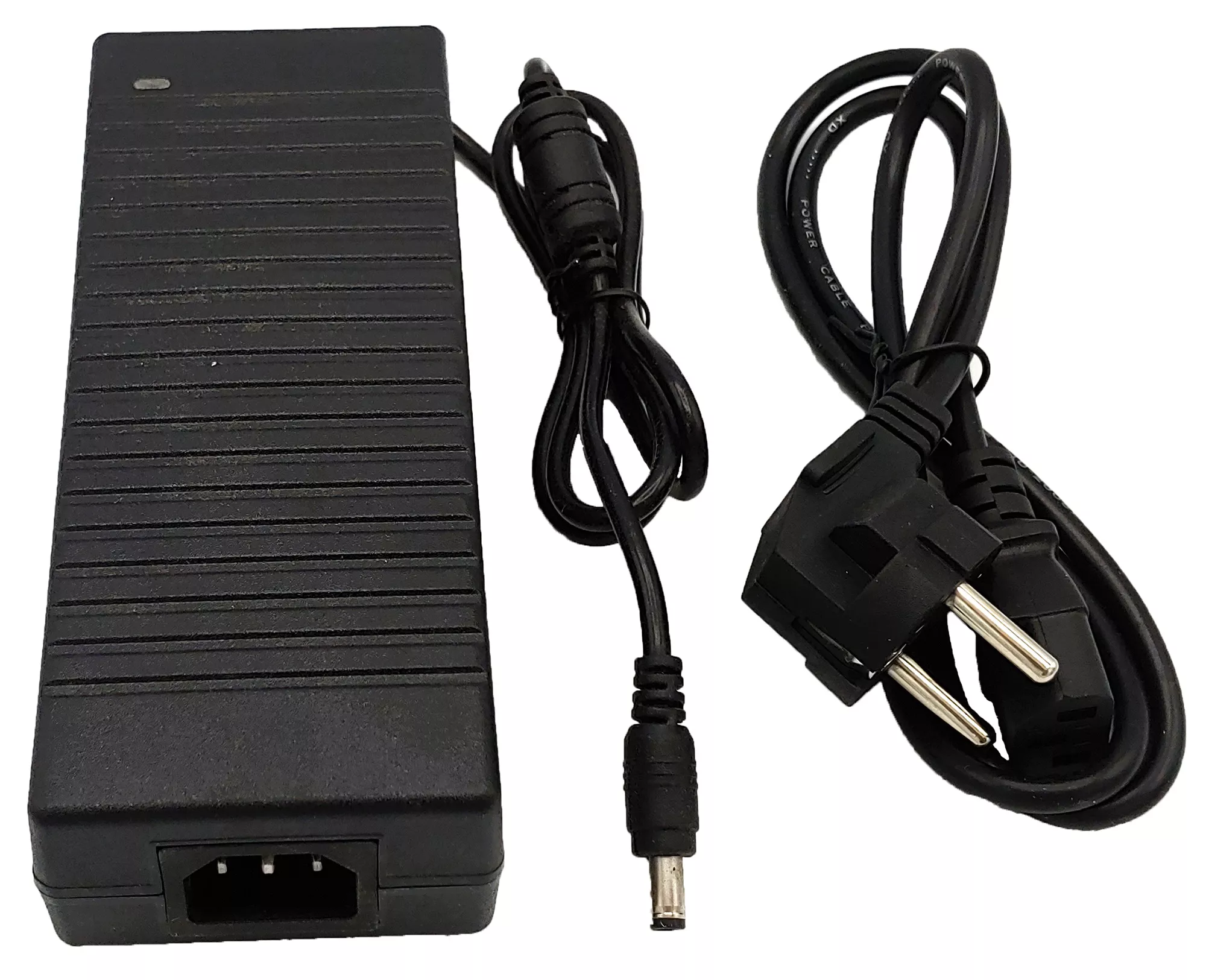

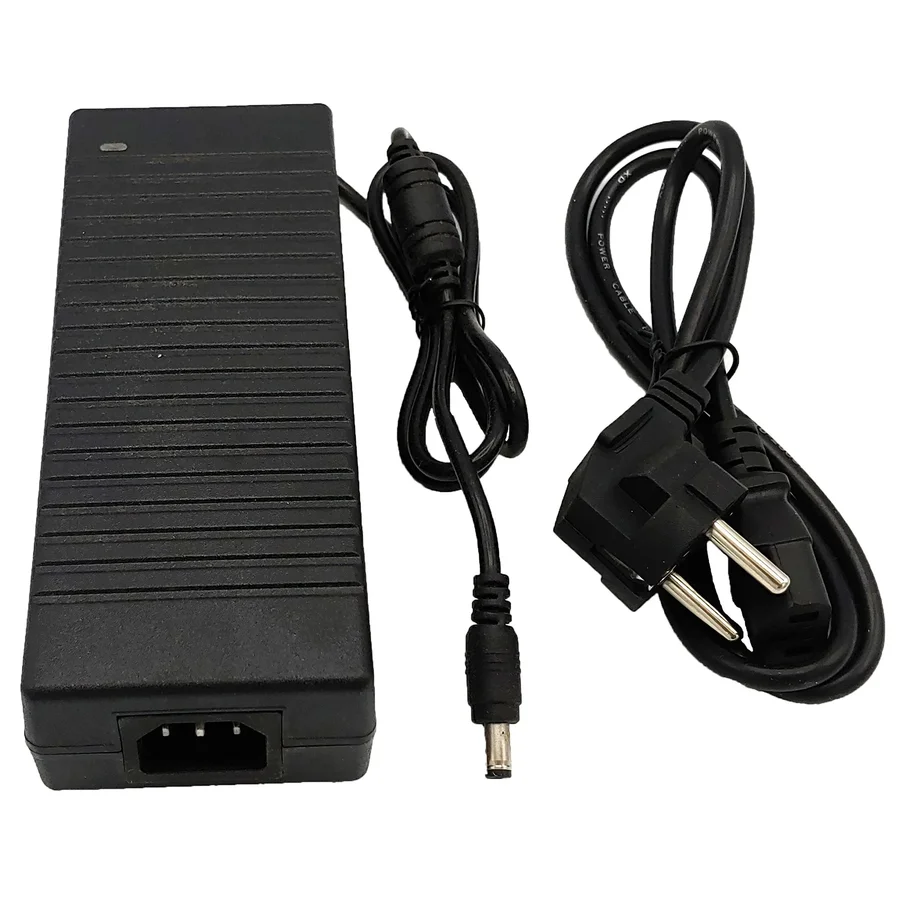

Schaltnetzteil 24 V 5 A für die Spur-G Stromversorgung ML-Train 84003050

Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen) von ML-Train oder für die LGB (Märklin) Produkte 55006, 55106, 51070, 52121 oder 52120 sowie die Piko Zentrale 35010.

Spannung: 24 V DC Gleichspannung

Steckverbindung: 5,5 x 2,5 mm

Stromstärke: 5 A

Eingangsspannung: AC 230 V

Nutzleistung: 120 W

Netzkabel im Lieferumfang enthalten

Mit dem Anschlussadapter für Schaltnetzteile Voltcraft 749237 verbindet man das Netzteil mit den Spur-G-Komponenten (Fahrregler oder Zentrale). Der Adapter gehört nicht zum Lieferumfang.

Schutzklasse 2

Das Gerät darf nur im Haus (trockene Umgebung) betrieben werden.

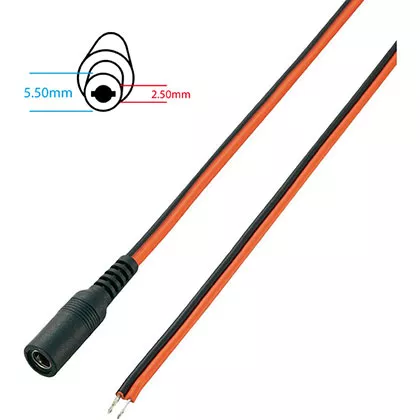

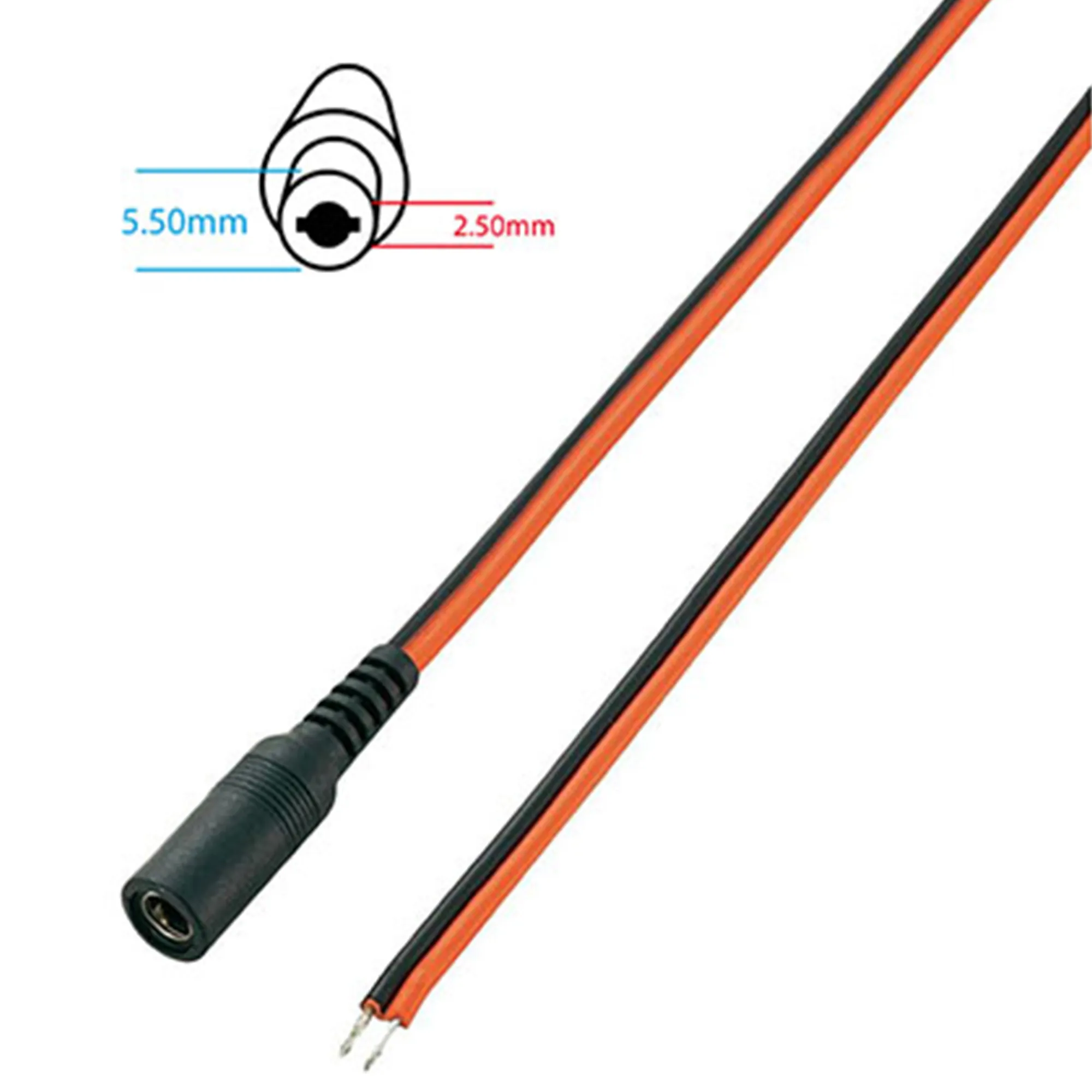

Anschlussadapter für Schaltnetzteile Voltcraft 749237

Technische Daten

Zwillingsleitung: 2 x 0,4 mm²

Anschluss A: Niedervolt-Buchse

Anschluss B: Kabel, offenes Ende

Kabellänge: 2 m

Typ: DC-2G25-XL

Farbe: Rot, Schwarz

Herst.-Teilenr.: 93025c181

Inhalt: 1 St.

Bauform: Buchse, gerade

Öffnungs-Ø: 5,5 mm

Stift-Ø: 2,5 mm

Kategorie: Niedervolt-Anschlusskabel

Nennstrom: 5 A

Die folgende Firma hat den Fahrregler für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Die folgende Firma hat das Schaltnetzteil hergestellt:
ML-Train GmbH, Hauptstr. 17, 29389 Bad Bodenteich
(WEEE: DE40042204)
