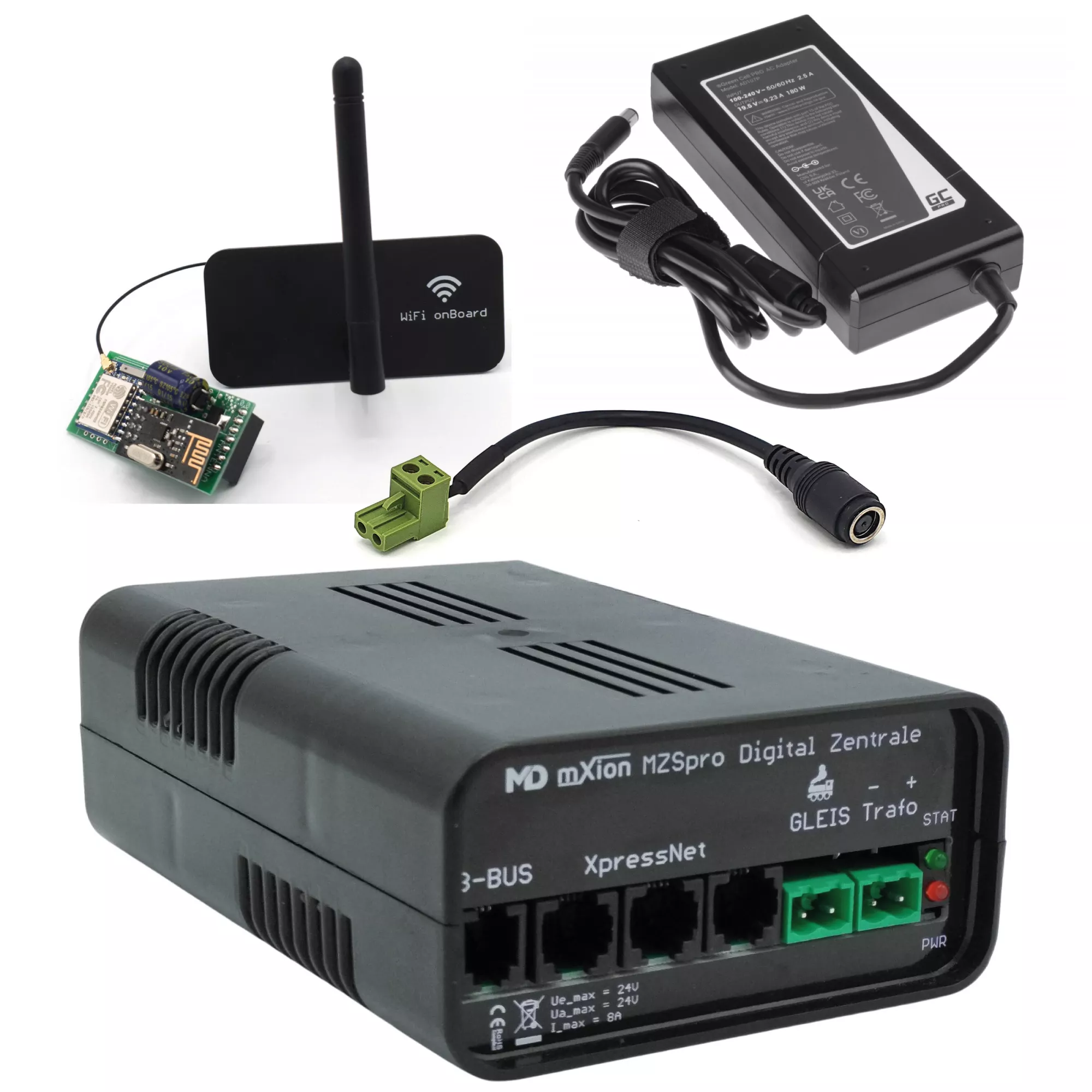

Digitalzentrale 8A mit Funkadapter und Netzteil für Appsteuerung ML-Train 84006206

---

---

Digitalzentrale 8A mit Funkadapter und Netzteil für Appsteuerung ML-Train 84006206

Digitalzentrale 8A mit erweiterbarer Funk-Option ML-Train 84006020
Die Digitalzentrale ist unsere kleinste und kompakteste Zentrale mit einer Dauerleistung von 8 A. Ausgestattet mit 3 Anschlüssen für Steuer- und Eingabegeräte, 1 Anschluss für Booster (B-BUS), einer Status-LED sowie einer Gleis-LED. Die rote LED zeigt an, ob Spannung auf dem Gleis anliegt. Die grüne LED zeigt den aktuellen Status an. Die Zentrale bietet einen modernen Umfang mit bis zu 68 Funktionstasten, 2048 Weichenadressen und 10239 Lokadressen. Zudem ist für jede Lok separat einstellbar, ob diese mit 14, 28 oder 128 Fahrstufen betrieben wird. Bis zu 100 Loks können gleichzeitig angesprochen und abgespeichert werden. Die aktuelle bzw. letzte Position von Weichen werden gespeichert und auch am Handregler live angezeigt. Ebenso werden live Funktionstasten und Übernahmefunktionen am Handregler dargestellt.

Über unseren MZSpro Funk-Adapter lässt sich bequem (einsteckbar in die Zentrale) WLAN und Funk nachrüsten, sodass die Komponenten (Z21 WLANMAUS und App) genutzt werden können.

LED-Status
langsames blinken (1 sek.) ? Stop/Halt
mittleres blinken (0.5 sek.) ? Übertemperatur
schnelles blinken (0.2 sek.) ? Kurzschluss

CV-Programmierung (lesen/schreiben) und POM ist ebenfalls mit Rückmeldung möglich.


PC-Steuerungssoftware

Rocrail (wie z21®)

iTrain®

Train Controller®

alle Software mit z21®-Support

alle Software mit Massoth® DiMax® Support (USB)

Es ist möglich, WLAN und Funk einzubinden. Damit sind die Z21 WLANMAUS, Handy mit App nutzbar. In der App sind alle Messdaten und Steuerungen abrufbar. Die App finden Sie im App- und Playstore („Z21®“).

Passwort: MDELEC1207
Großschreibung beachten (WLANMAUS Shift-Drücken ? Pfeil wird angezeigt. Bei Zahlen ? Pfeil weg
Nachdem verbunden ? IP umstellen (WLAN -> Z21 IP-Adresse -> ändern auf 192.168.111.111).

Sie können die Funk-Zentrale auch bequem mit Ihrem Smartphone oder Tablet steuern. Möglich macht dies die Z21-App, die Sie hier herunterladen können:

für Android (Samsung, Huawei usw.)

für Apple (iPhone, iPad)

Die App hat einiges zu bieten: Sie können z.B. Lokbibliotheken anlegen, graphische Anzeigen für Gleisstellpulte nutzen sowie Führerstände Ihrer Loks laden, um optisch live in der Fahrerkabine Ihrer Lieblingslok zu stehen!




Anschlussbuchsen
Achten Sie auf ausreichend großen Querschnitt je nach Leistungsabgabe (Empfohlen: 2,5 mm2). Achten Sie auf die Trennung der Gleisbereiche wenn Sie mehrere Booster oder Zentrale/Booster Gemisch betreiben.

Der PLUSPOL liegt bei der LED-Anzeige. VERPOLUNG ZERSTÖRT DIE ZENTRALE!




Technische Daten

Spannung: 14 – 24 V DC, Nur Gleichstromtrafos nutzen!

Stromaufnahme: 50 mA, abgeschaltete Stufe

Maximaler Gesamtstrom: 10 A kurzzeitig, 8 A dauerhaft

Temperaturbereich: -40 bis 60 °C

Abmaße: L9,5 x B13,5 x H4,5 cm

Tipp
Sollten Ihnen die 8 A nicht ausreichen, können Sie die Zentrale mit unserem Digital Booster 84006000 und dem CDE Bus-Adapter 84006017 kombinieren - Für noch mehr Power!



MZSpro WLAN Funkadapter ML-Train 84006005
Der mXion MZSpro Funk-Adapter ist ein universeller Funk-Adapter zur Funkeinbindung für die MZSpro Zentrale. Dabei ist es möglich, 2,4 Ghz Handregler einzubinden. Außerdem können unsere 2,4 Ghz Rück- und Belegtmelder eingebunden werden.

Das High-Light des WLAN-Adapters ist jedoch das integrierte Full-Access Triple-Buffer WLAN Modul. Das bietet enorme Schnelligkeit und viele Möglichkeiten. So ist es möglich, dass die Z21® App (Apple & Android) als auch die Z21 WLANMAUS genutzt werden kann. Dabei ist es möglich, den Handregler oder die App über das eigene Haus-WLAN laufen zu lassen und den Adapter ins WLAN einzubinden. Natürlich (gerade für eine Außenanlage) ist es möglich, sich direkt auf das Modul zu schalten, sodass sich Ihr Handy oder die Z21 WLANMAUS direkt mit der Zentrale verbindet, ohne externes WLAN. Es wird dabei weder ein Router, noch ein Freischaltcode benötigt, beides ist bereits integriert.



Schaltnetzteil 19,5 V 9,23 A für die Spur-G Stromversorgung Green Cell
Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen von ML-Train oder Massoth.

Mit einem Adapterkabel können Sie einfach das Netzteil mit der Digitalzentrale oder dem Booster verbinden

Spannung: 19,5 V DC Gleichspannung

Steckverbindung: rund mit dem Stift drin (7,4-5,0 mm)

Stromstärke: 9,23 A

Eingangsspannung: AC 230 V

Nutzleistung: 180 W

Netzkabel im Lieferumfang enthalten

Mit dem Anschlussadapter für Schaltnetzteile Voltcraft 749237 verbindet man das Netzteil mit den Spur-G-Komponenten (Fahrregler oder Zentrale. Der Adapter gehört nicht zum Lieferumfang.

Schutzklasse 2

Das Gerät darf nur im Haus (trockene Umgebung) betrieben werden.



Anschlussadapter vom Netzteil zur Zentrale ML-Train 84001069
Mit diesen Anschlussadapter verbinden Sie das 180 Watt Schaltnetzteil der Firma Green Cell (84001060) mit der Zentrale oder dem Booster der Firma ML-Train.



Die folgende Firma hat die Digitalzentrale und den Funk-Adapter für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Die folgende Firma hat das Schaltnetzteil hergestellt:
Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)



Wichtige Hinweise zur Einrichtung
Bedienungsanleitung Digitalzentrale
PC-Software für die Zentrale (mXionTool)
Bedienungsanleitung Funkadapter
