Digitales Sound Set mit SX6-Sound Soundmodul Elektrolok ML-Train 80609852

Digitales Sound Set mit SX6-Sound Soundmodul Elektrolok ML-Train 80609852

[80609852]
Nur für Erwachsene
Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.
EAN: 04251170414180

E-Lok Sound für den digitalen Betrieb!

Lieferumfang:

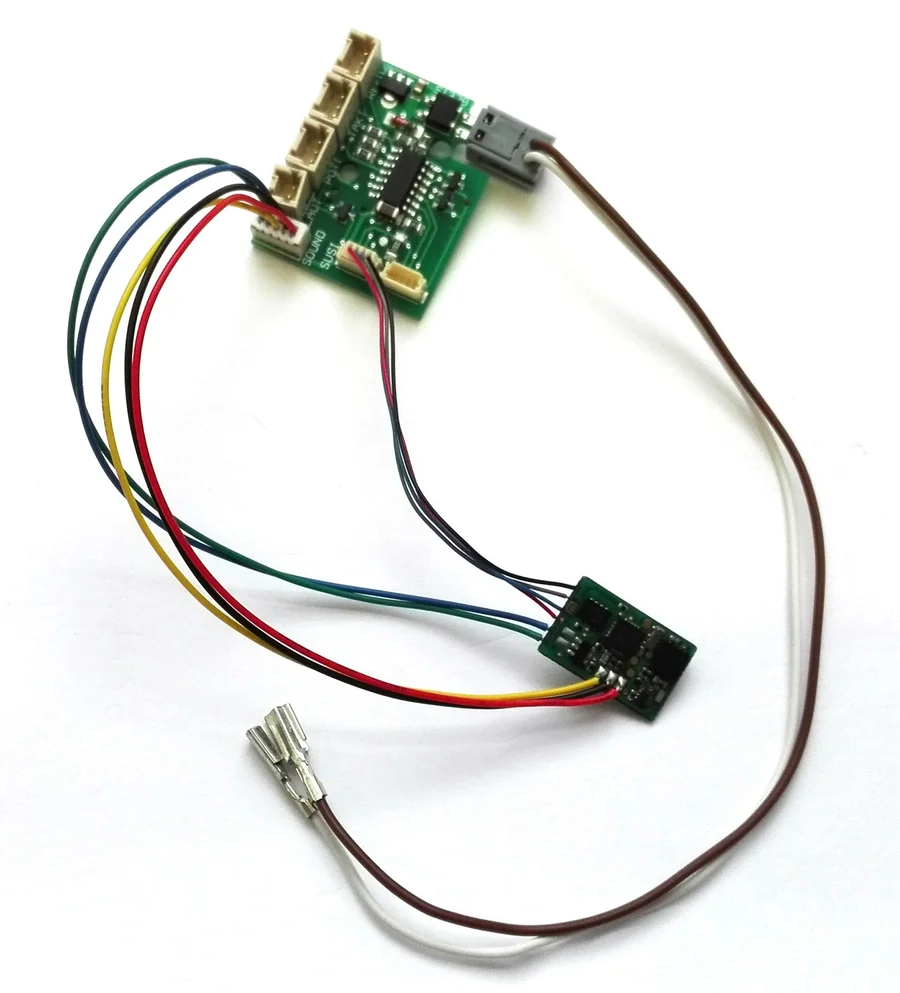

1x SUSI-Wandler, 1x Gleisspannungskabel, 1x SX6 Soundmodul

Weitere Produktdetails

87,95

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,030 kg

Auf Lager.
(Lieferzeit: 1 – 3 Werktage*)
Anzahl:

Bewertungen:

5.00, basierend auf 1 Bewertungen.

Andere Artikel zum Thema:

Sound, Set, digital, SX6, SUSI, ML-Train,

Unsere Bestseller:

Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais ML-Train 84004107

Digitaler Weichenantrieb Spur-G wetterfest mit Herzstückrelais ML-Train 84004107

Der DCC-Weichenantrieb, für den Analog- und Digitalbetrieb, hat einen hochwertigen Metallgetriebemo...


41,95 €
Zum Produkt
4 Sets Kupplungshaken ML-Train 82501025

4 Sets Kupplungshaken ML-Train 82501025

Ersetzt den Artikel 64402 von LGB


6,99 €
Zum Produkt
2x LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83804002

2x LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen ML-Train 83804002

Für alle Spur G Personenwagen mit offenen Bühnen ist die Bühnenbeleuchtung geeignet.


9,95 €
Zum Produkt

Beschreibung:

1. Funktionsbeschreibung:

Mit diesem simplen Aufbau können Sie Ihre Digitallok mit nahezu jedem gewünschten Sound aufrüsten!

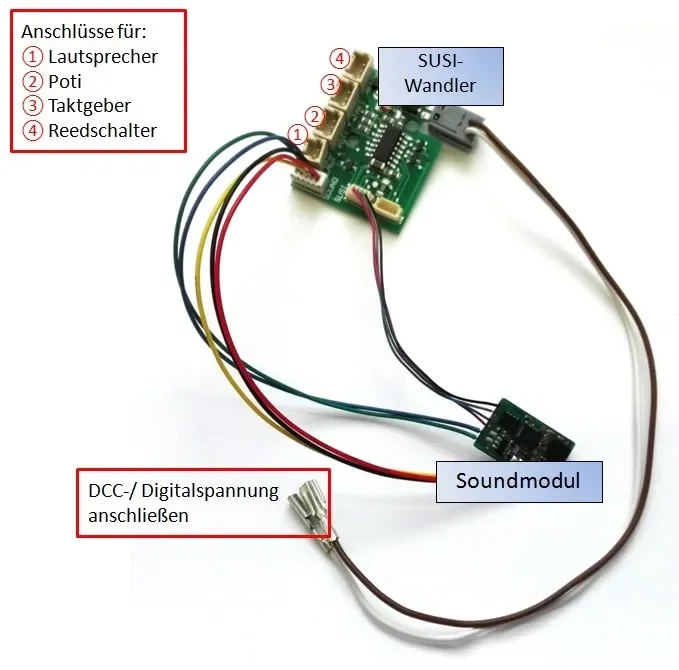

Die folgenden Komponenten lassen sich mittels Plug & Play einfach zusammenstecken:

Zunächst benötigen wir die DCC-Spannung, um unseren Aufbau mit der nötigen Energie zu versorgen. Hierzu verbinden wir das braun-weiße Kabel mit dem in der Lok befindlichen Fahrdekoder.

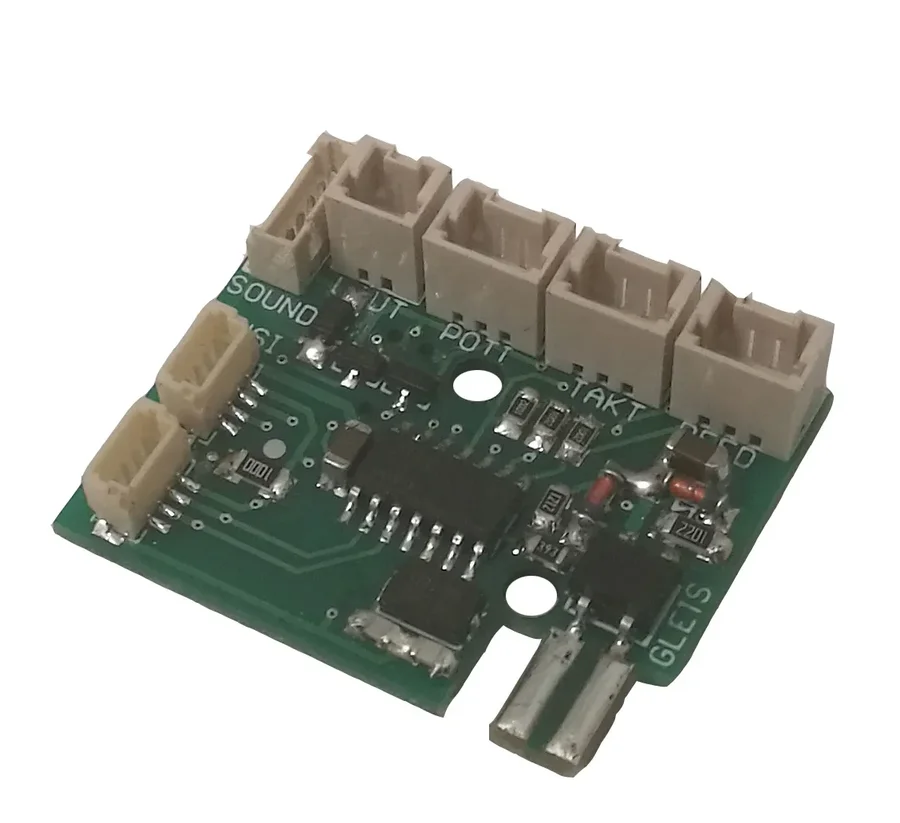

Dann wird die Spannung über den Flachstecker an den SUSI-Wandler weitergeleitet. Zum Schluss stecken wir das SX6-Sound-Modul in die vorgesehenen Anschlüsse des SUSI-Wandlers. Und schon ist der universelle digitale Soundaufbau komplett!



Um unseren Sound abzuspielen, benötigen wir nun lediglich noch einen Lautsprecher.
Damit Sie den geeigneten Lautsprecher für Ihre Lok ausfindig machen können, werfen Sie bitte einen Blick in die Lautsprecherliste .
Unsere Lautsprecher finden Sie hier

Doch das war noch längst nicht alles!

An diesen einfachen Aufbau können Sie zusätzlich folgende Komponenten anbauen:

  • Poti
  • Taktgeber
  • Reedschalter
  • Es gibt eine zweite SUSI-Schnittstelle, an der nach Belieben weitere Produkte angeschlossen werden können!

    Tipp: Um dem Ganzen etwas mehr Stabilität zu verleihen, nutzen viele Kunden unsere praktischen und preiswerten Platinenhalter

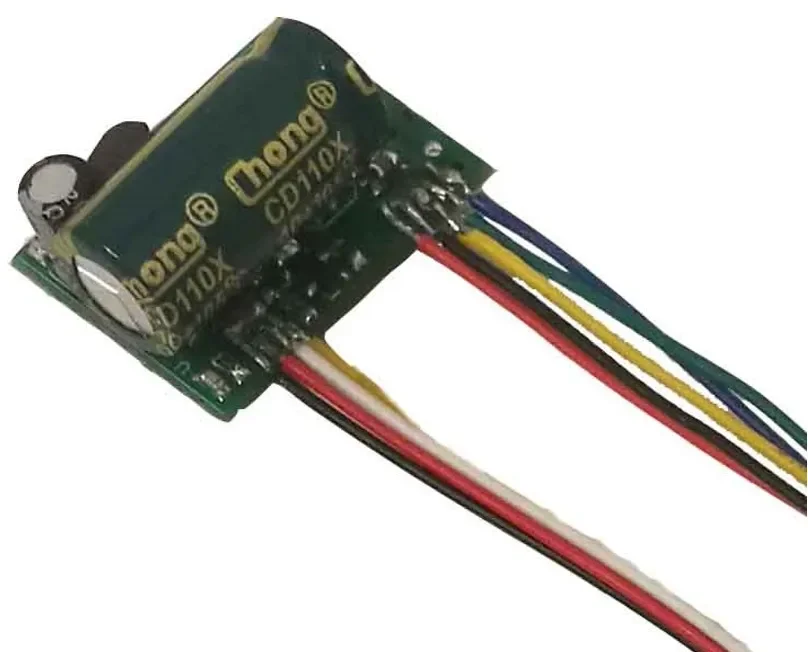

    2. Technische Daten des Soundmoduls

  • Soundkanäle zur Wiedergabe: 5
  • Dauer des gespeicherten Sounds: 640 Sekunden
  • Stromaufnahme: bis zu 160 mA
  • Ausgangsleistung: 3,2 W
  • Impedanz der zu verwendenden Lautsprecher: 8 Ohm
  • Abmessungen: 28 x 24 x 15 mm

  • Belegung des Zusatzkabels ist:
    blau/grün = Lautsprecher
    gelb = DEC-/GND
    schwarz = Takt
    rot = 3,3V

    Weitere Informationen zum SX6-Sound-Modul finden Sie hier.


    Die folgende Firma hat den SUSI-Wandler und das SX6 Soundmodul für ML-Train hergestellt:
    MD-Electronics, Marius Dege,
    (WEEE: DE69511296)


    Zum SUSI-Wandler:
    Begleitheft
    Bedienungsanleitung mit CV-Werten

    Zum SX6-Sound:
    Begleitheft
    Bedienungsanleitung mit CV-Werten
