Dampfsound BASIC-S für alle Spur-G Loks ML-Train 80708001

Beschreibung:

Funktionsbeschreibung

Das BASIC-S ist ein sehr einfach gehaltenes Soundmodul für analoge und digitale Anlagen. Es gibt für das BASIC-S eine Reihe fertige Sounds (auf Wunsch jederzeit erweiterbar). Durch die Verwendung eines einzigen Prozessors ohne externe Speicherchips ist dieses Modul zu einem sehr attraktiven Preis erhältlich.

Die vorgefertigten Sounds (Dampf, Diesel und E-Lok) sind einfach gehalten und besitzen keine Nebengeräusche. Dafür ist es aber möglich, im digitalen Betrieb bis zu 3 Zusatzsounds (Pfeife, Glocke, Pfiff) abzurufen. Sogar div. Einstellungen und F-Tasten-Belegung sind programmierbar. Zudem kann die Lautstärke über CV und Poti eingestellt, ein Taktgeber angeschlossen und der Sound (im Digitalbetrieb) an/ausgeschaltet werden. Sogar Stummschaltung ist möglich.

Die Taktsimulation (oder ext. Takt) ist einstellbar. Ein angeschlossenes Poti wird automatisch erkannt.

Ideal denkbar ist dieses Soundmodul ebenso für „Spaß“-Geräusche wie Coca-Cola® Songs, Chicken-Dance, Weihnachtssongs uvm. Die Bibliothek wird kontinuierlich erweitert, sodass man aus einer großen Auswahl wählen kann.

Haben Sie einen Wunsch? Kein Problem, wir fertigen gerne eine Sounddatei für Sie an.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Analog & Digital

Vollkompatibles NMRA-DCC Modul

Superkleine Abmaße

3W Class-D Verstärker neuster Generation

Soundmodul mit div. einfachen Sounds

Digital abrufbare Zusatzsounds

Vorgefertigte Sounds (Dampf, Diesel, E)

Puffer möglich

Für alle 4 – 16 Ω Lautsprecher geeignet

Resetfunktionen für alle CVs

Steuerung über echte Modellbahnzeit!

Sehr einfaches Funktionsmapping

28 Funktiontasten adressierbar, 10239 Lokadressen

14, 28, 128 Fahrstufen (automatisch)

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM)

Keine Last bei Programmierung erforderlich

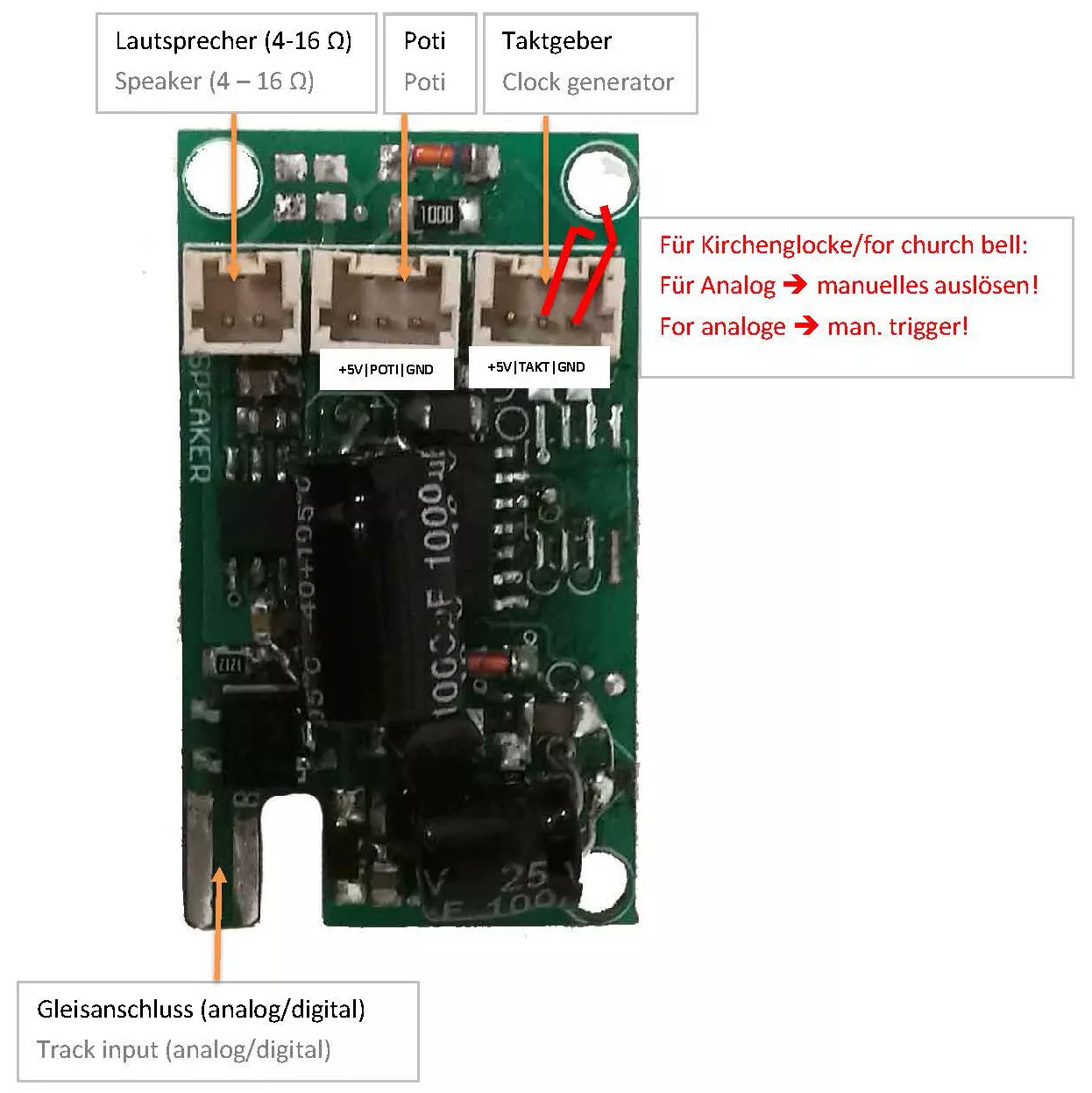

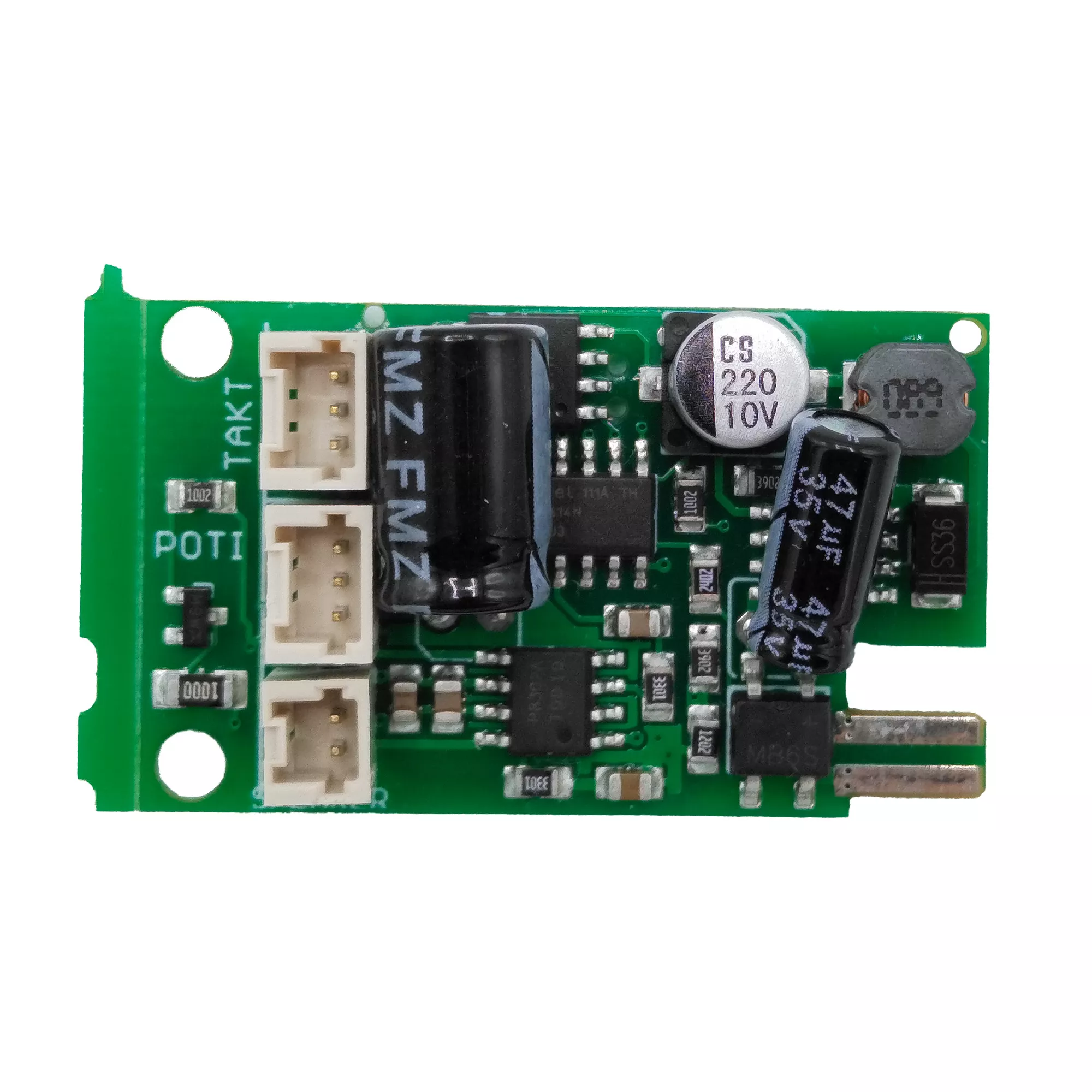

Anschlussbuchsen

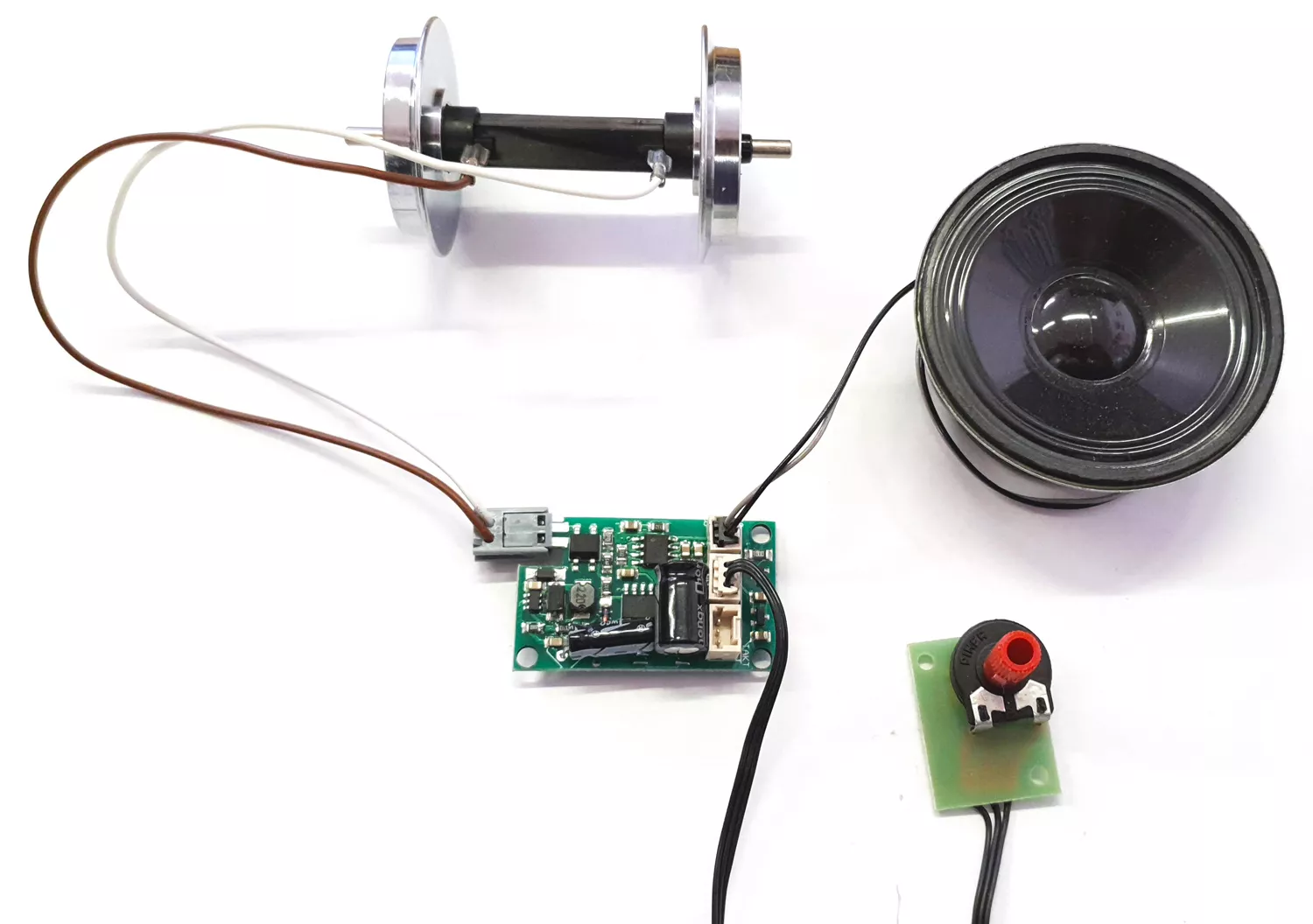

Die Soundplatine können Sie einfach mit dem Platinenhalter inkl. Klebepads 84004591 in die Lok oder den Wagen kleben. An das Modul kann ein Taktgeber (oder per Simulation), ein Poti (oder über CV einstellbare Lautstärke) und der Lautsprecher (8 Ohm) einfach eingesteckt werden - Plug&Play.

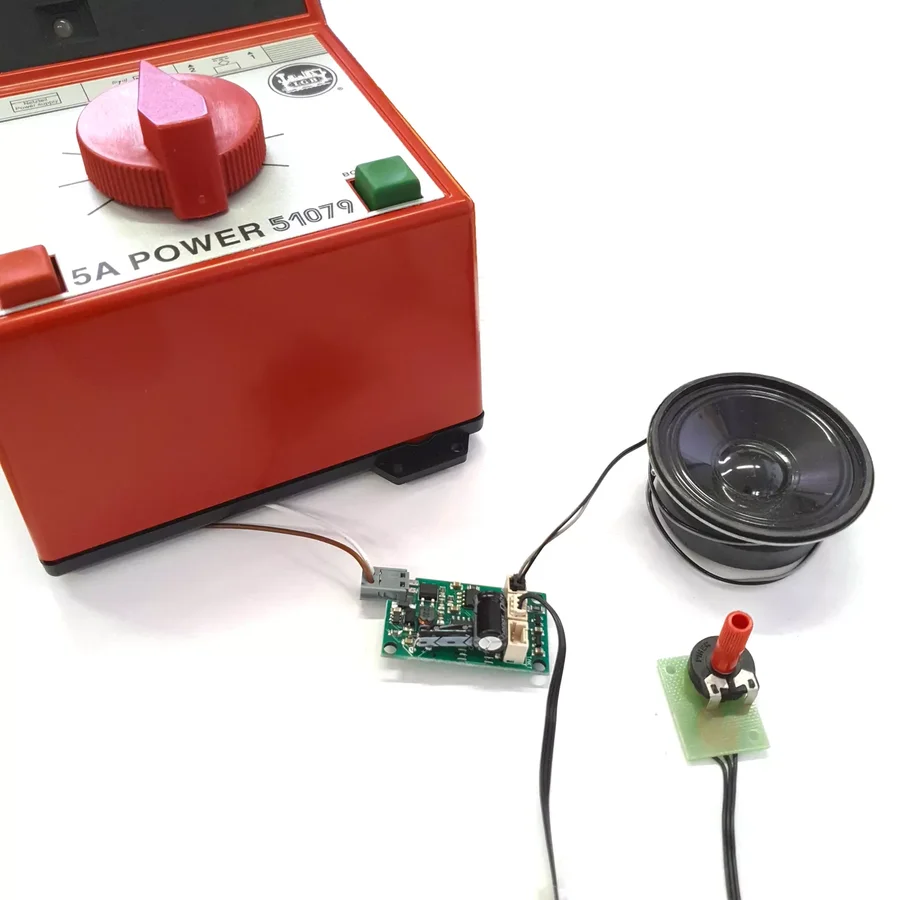

Das Soundmodul können Sie wie folgt einfach an die Fahrspannung anschließen:






Programmiersperre

Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 130


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Porgrammierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei der Programmierung kein Ausbau des Decoders erfolgen.

HINWEIS: Um POM zu nutzen ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadresse unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Pufferspeicher

Schließen Sie Speicherpuffer direkt an DEC+ und DEC- an. Die Kondensatoren müssen, sofern keine Ladeelektronik enthalten ist, mit einem Widerstand von 120 Ohm und einer Diode parallel dazu zwischen DEC+ und Anschluss (+) des Puffers geschaltet werden. Der Strich auf der Diode (Kathode) muss an DEC+ angeschlossen werden. Der Decoder enthält keine Buffer-Control Anschluss.


Programmierung Lokadressen

Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird autom. gesetzt).

Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):

3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 184; CV 18 ist also 184.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind div. Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)
16 (Programmiersperre CV 15/16)


Technische Daten

Spannung: 4-27 V DC/DCC, 3-18 V AC

Stromaufnahme: 10 mA (ohne Sound)

Maximaler Gesamtstrom: 1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L2,4 x B4 x H2,5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
MD-Electronics, Marius Dege, Hornerstr. 24, 33102 Paderborn
(WEEE: DE69511296)


Begleitheft
Bedienungsanleitung mit CV-Werten
