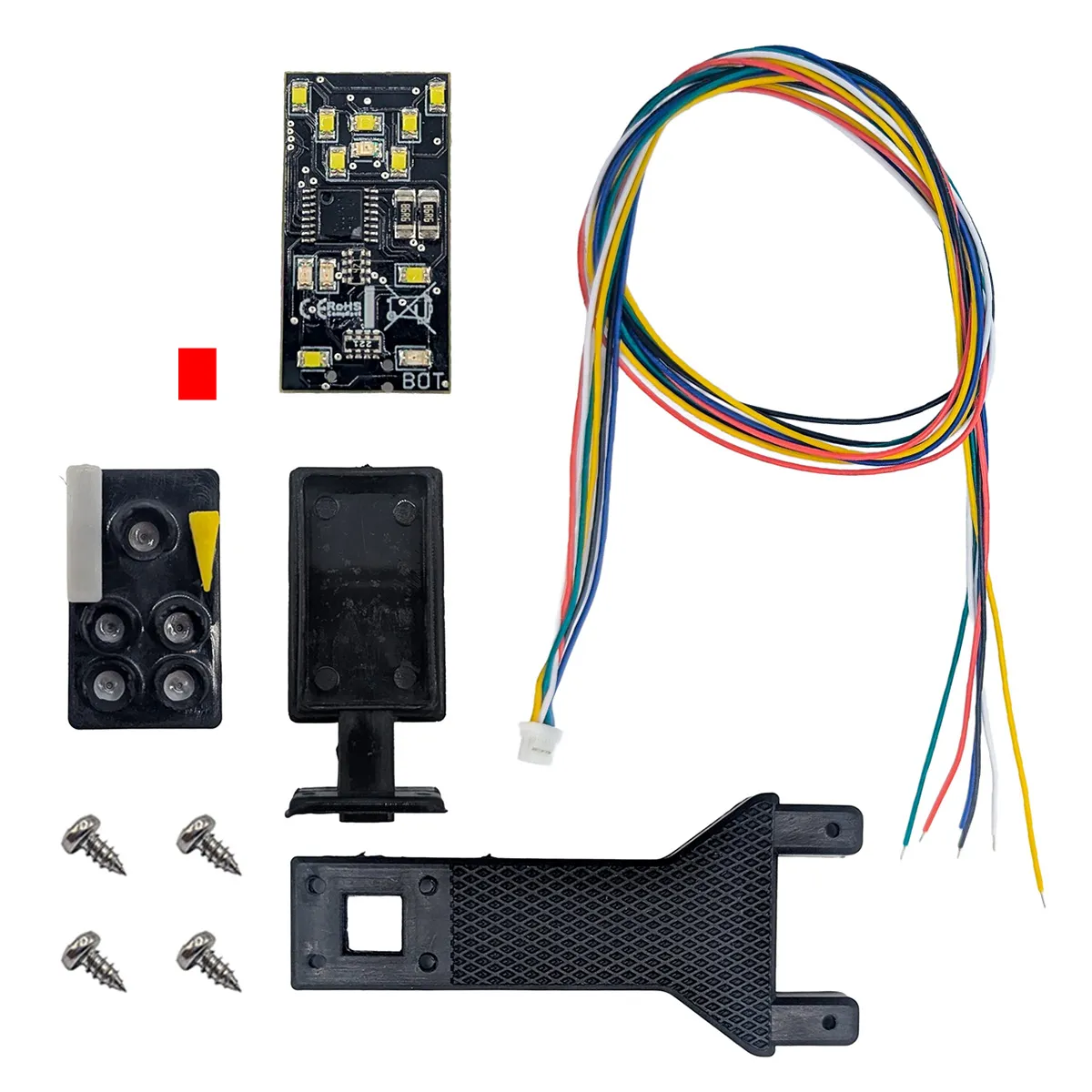

HL-Zwergsignal im Maßstab für die Spur G, geliefert als Bausatz. Aus wetterfestem Kunststoff gefertigt, mit integriertem Digitaldecoder für den Betrieb unter DCC sowie analoger Spannungsversorgung.

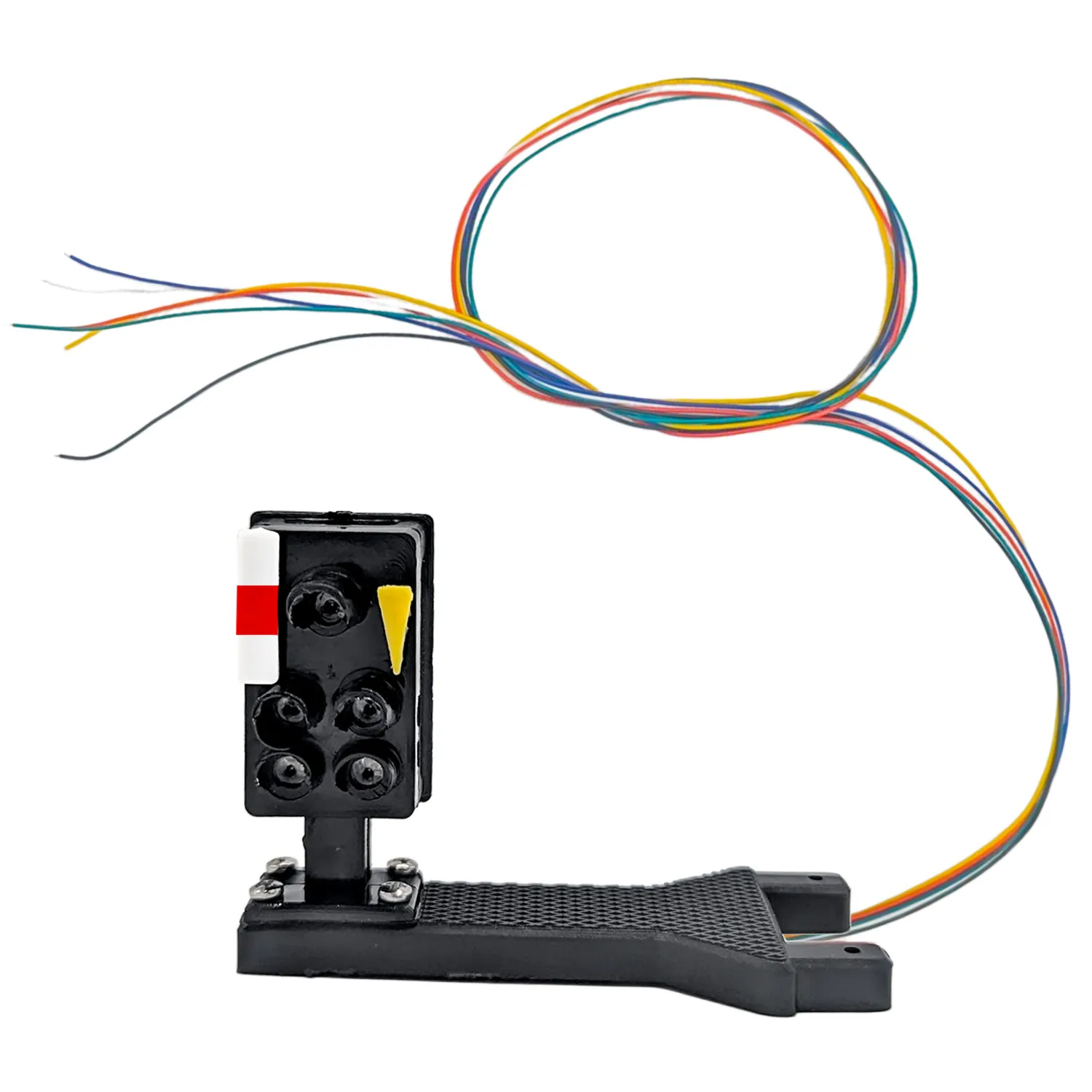

HL Zwergsignal Typ Haupt für Spur G analog / digital mit Decoder als Bausatz ML-Train 84004624
Funktionsbeschreibung

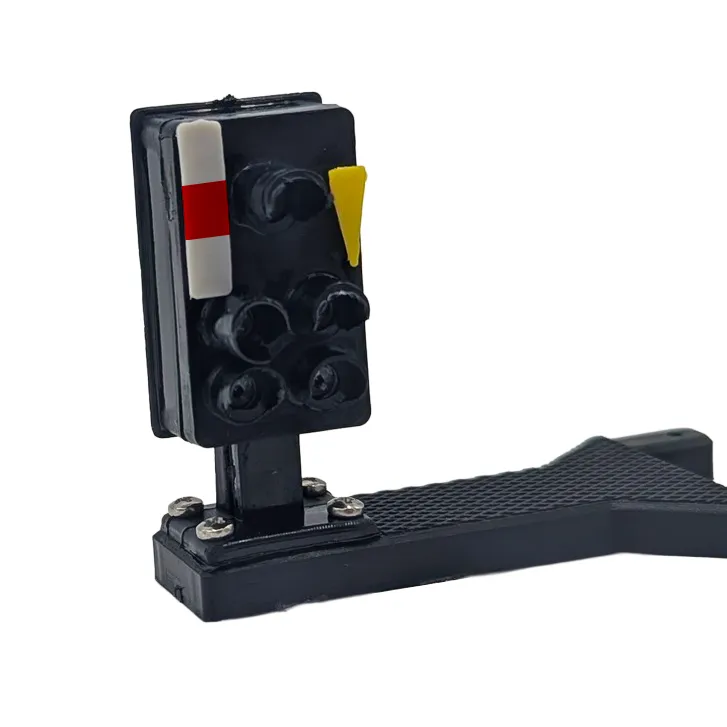

Das HL-Zwergsignal von ML-Train ist eine maßstabsgerechte Reproduktion eines Lichtsignals der Deutschen Reichsbahn ab 1959. Die Lieferung erfolgt als Bausatz, der für eine unkomplizierte Endmontage ausgelegt ist. Das wetterbeständige Gehäuse, die kompakte Bauform sowie die integrierte Signaltechnik ermöglichen einen zuverlässigen Einsatz im Außenbereich. Alle relevanten Signalbilder sind vorbildgerecht enthalten. Der integrierte Decoder unterstützt sowohl den digitalen als auch den analogen Betrieb und bietet zahlreiche Konfigurationsmöglichkeiten über CV-Werte (Details siehe Bedienungsanleitung unten).
Erweiterte Funktionen wie Rückfallverzögerung, Helligkeitssteuerung, invertierbare Ausgänge und DCCext-Befehle sind vollständig integriert. Die Ansteuerung kann über bis zu sechs Weichenadressen oder mittels POM erfolgen. In Verbindung mit einem Bremsmodul ist eine automatische Zugbeeinflussung mit realitätsnahem Anhalteverhalten möglich.
Hinweise
Die gewählte Versorgungsspannung muss mit dem angeschlossenen Verbraucher kompatibel sein, um Funktionsstörungen zu vermeiden. Für bestimmte Funktionen ist unter Umständen ein Firmware-Update erforderlich.
Im Auslieferungszustand sind werkseitige CV-Grundeinstellungen aktiv.
Funktionsumfang
DCC-kompatibler Digitalbetrieb nach NMRA-Standard
Auch vollständig im Analogbetrieb nutzbar
Zwei Kontakteingänge zur Signalansteuerung
Kompakte und wetterfeste Kunststoffausführung
Integrierter Decoder mit vollständigem HL-Bildsatz
Ausgänge dimmbar, invertierbar, mit Rückschaltfunktion
CV-basierter Reset für alle Funktionsbereiche
DCCext-Unterstützung für direkte Adresssteuerung
Programmierschalter integriert, keine Last notwendig
CV-Programmierung über Bitweise, Register, POM und Direktzugriff
Anschlussbuchsen
Im Digitalbetrieb erfolgt der Anschluss der beiden „GLEIS“-Leitungen direkt an das Fahrstromgleis. Für den Analogbetrieb ist eine konstante Gleichspannung ab 7 V erforderlich. Die manuelle CV-Konfiguration kann über eine feste Schaltfolge der Eingänge K1 und K2 gemäß Anleitung durchgeführt werden.
Zur langfristigen Abdichtung im Außenbereich empfiehlt sich die vollständige Beschichtung der Platine mit „Plastik70“.
Technische Daten
Versorgungsspannung: 7–27 V DC/DCC; 5–18 V AC
Stromaufnahme: 5 mA (ohne aktive Ausgänge)
Maximaler Strom pro Ausgang: 0,1 A
Gesamtstromaufnahme: bis zu 0,2 A
Temperaturbereich: –20 °C bis +85 °C
Abmessungen: ca. 3 × 3 × 5 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Bedienungsanleitung mit CV-WertenBauanleitung
