Gartenbahn Gleise frostsicher verlegen und stabilisieren: Profi-Anleitung
Der Traum einer eigenen Gartenbahn im Freien erfordert eine solide Planung, damit die Freude am Fahrbetrieb nicht durch Witterungseinflüsse getrübt wird. Wenn Sie Ihre Gartenbahn Gleise frostsicher verlegen und stabilisieren möchten, müssen Sie physikalische Gesetzmäßigkeiten wie Materialausdehnung und Bodenfrost berücksichtigen. Ein stabiler Unterbau ist das Fundament für eine langlebige Anlage, auf der Lokomotiven und Waggons auch nach Jahren noch sicher rollen. In diesem Ratgeber erfahren Sie alles über die richtige Untergrundvorbereitung, die Auswahl der passenden Schienenverbinder und warum Flexibilität bei langen Schienenprofilen entscheidend ist. Wir zeigen Ihnen, wie Sie mit der richtigen Technik Schienenbrüche vermeiden und eine professionelle Gleisgeometrie realisieren, die jedem Wetter trotzt.
Grundlagen der Gleisplanung: Stabilisieren und Frostschutz
Der Bau einer Gartenbahn stellt Anlagenbesitzer vor Herausforderungen, die im Innenbereich unbekannt sind. Wind, Wetter und extreme Temperaturunterschiede wirken unmittelbar auf die Mechanik und Elektronik ein. Wer seine Gartenbahn Gleise frostsicher verlegen möchte, muss bereits bei der ersten Skizze den Untergrund einplanen. Ein stabiles Fundament entscheidet darüber, ob die Lokomotiven im nächsten Frühjahr noch ruckelfrei über die Profile gleiten.
Ein unzureichend vorbereitetes Planum führt schnell zu Gleisverwerfungen oder Absackungen. Besonders im Außenbetrieb ist die Bodenbeschaffenheit entscheidend für die Stromleitfähigkeit. Feuchtigkeit darf sich nicht unter den Schwellen sammeln, da gefrierendes Wasser enorme Kräfte entwickelt. Diese physikalischen Prozesse können selbst schwere Messingprofile aus der Verankerung heben oder Weichenantriebe blockieren.
Für eine dauerhaft zuverlässige Anlage ist die Auswahl der richtigen Komponenten essenziell. Neben robusten Schienenwegen spielt die integrierte Steuerungstechnik eine tragende Rolle. Hochwertige Lokdekoder benötigen eine saubere Gleislage, um Befehle ohne Unterbrechung zu empfangen. Wer hier am falschen Ende spart, riskiert Kontaktprobleme durch Unebenheiten im Schienenverlauf.

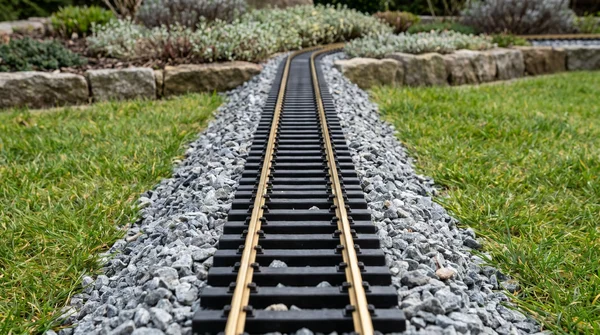

Der frostsichere Unterbau für die Spur G
Um die Gartenbahn stabilisieren zu können, muss die Trasse tiefgründig vorbereitet werden. Ein einfacher Aushub von wenigen Zentimetern reicht in unseren Breitengraden meist nicht aus. Fachleute empfehlen eine Schotterschicht von mindestens 15 bis 20 Zentimetern Tiefe. Dieser Aufbau fungiert als Drainage und leitet Regenwasser schnell in tiefere Erdschichten ab.

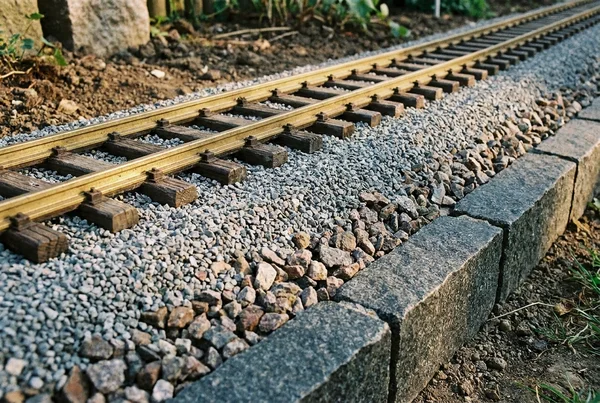

Verwenden Sie als unterste Schicht groben Kies oder Splitt ohne Nullanteile. Diese grobe Körnung verhindert das Aufsteigen von Kapillarwasser aus dem Erdreich. Auf diese Tragschicht folgt eine feinere Bettung aus Edelsplitt, in die das Gleisbett eingebettet wird. Durch diese Bauweise bleibt der Unterbau Gartenbahn flexibel genug, um Bodenbewegungen auszugleichen, ohne die Gleisgeometrie zu zerstören.
Die Wahl der richtigen Verkabelung ist bei diesem Arbeitsschritt ebenfalls kritisch. Schützen Sie Kabel, Stecker und Buchsen durch Verlegung in Leerrohren innerhalb des Schotterbetts. So bleiben die elektrischen Verbindungen vor Nagetieren und mechanischer Belastung durch Setzungen geschützt. Eine sorgfältige Planung der Einspeisepunkte sorgt für eine gleichmäßige Spannungsversorgung auf der gesamten Anlage.
Besonders bei komplexen Gleisbildern mit vielen Abzweigen ist Präzision gefragt. Hier kommen oft spezielle Bauteile für die Gleisbau Elektronik zum Einsatz, die sicher im Untergrund oder in wetterfesten Gehäusen untergebracht werden müssen. Ein trockener Standort für diese Komponenten verlängert die Lebensdauer der gesamten Steuerung erheblich.
Materialausdehnung bei Temperaturschwankungen
Metalle wie Messing oder vernickeltes Material dehnen sich bei Hitze aus und ziehen sich bei Kälte zusammen. Auf einer Strecke von mehreren Metern kann dieser Effekt mehrere Millimeter betragen. Werden die Gleise starr fixiert, entstehen im Sommer Spannungsbögen, die das Gleisbett aufwölben. Im Winter hingegen können Schienenverbinder abreißen oder Lötstellen an den Anschlüssen brechen.
Planen Sie deshalb bewusste Dehnungsfugen ein, besonders bei langen Geraden. Die Schienenprofile sollten in den Verbindern minimales Spiel haben, um diese Längenänderungen abzufangen. Achten Sie darauf, dass auch die Schwellenbetten nicht fest einbetoniert werden. Eine schwimmende Verlegung im Schotterbett ist die sicherste Methode, um Materialstress zu minimieren.
Auch die verbaute Elektronik in den Fahrzeugen muss diesen Bedingungen standhalten. Ein hochwertiges SX6 SUSI-Soundmodul für alle Spur G-Loks arbeitet auch bei wechselnden Außentemperaturen zuverlässig, sofern die Stromabnahme stabil bleibt. Mechanische Spannungen im Gleis führen oft zu minimalen Unterbrechungen der Stromzufuhr, was den digitalen Fahrspaß trüben kann.
Vermeiden Sie es, Gleise direkt an starre Betonmauern oder Fundamente zu schrauben, ohne elastische Zwischenlagen zu verwenden. Nutzen Sie stattdessen spezielle Gleisklammern oder flexible Kleber, die die Ausdehnung nicht behindern. So bleibt die Spurweite konstant und Entgleisungen durch temperaturbedingte Verformungen werden effektiv verhindert.
Passende Produkte entdecken
Produkte
100 Schraubverbinder für alle Gleise in der Gartenbahn Spur-G
Brücke 60 cm aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Wundertüte mit Basic Spur-G Zubehör - Überraschungs Gartenbahn-Geschenk Box
Mess- und Reinigungs-Güterwagen braun für Spur G als Bausatz
Ihren Lieblingsartikel!
Gleisklammer braun Spur G – 10 Stück Gleisfixierung für Gartenbahn
PZB-Sender Erweiterungs-Set 3x Punktförmige Zugbeeinflussung Infrarot Spur G
Die richtige Verbindung: Schienenverbinder und Fixierung
Eine Gartenbahn im Außenbereich stellt höchste Ansprüche an die mechanische und elektrische Belastbarkeit. Temperaturschwankungen von über 50 Grad Celsius zwischen Sommer und Winter führen zu massiven Materialausdehnungen. Wer hier auf minderwertige Verbindungstechniken setzt, riskiert Entgleisungen und Spannungsabfälle. Eine stabile Gleislage bildet das Fundament für einen störungsfreien Betrieb komplexer Digitalsysteme.
Besonders bei der Nutzung von Elektronikkomponenten ist eine konstante Stromversorgung essenziell. Moderne Lokdekoder reagieren empfindlich auf kurzzeitige Unterbrechungen im Millisekundenbereich. Diese entstehen oft durch lose Kontaktstellen an den Schienenstößen. Eine fachgerechte Installation der Schienenverbinder verhindert solche Fehlerquellen von vornherein und schont die empfindliche Hardware Ihrer Triebfahrzeuge.
Die Wahl der richtigen Komponenten entscheidet über den Wartungsaufwand der kommenden Jahre. In Bad Bodenteich setzen wir auf Lösungen, die den harten Bedingungen im Gartenbetrieb trotzen. Ob Frost, Feuchtigkeit oder UV-Strahlung – die Verbindung muss halten. Nur so bleibt der Fahrspaß über Generationen erhalten und die Technik im Inneren der Loks geschützt.
Schraubverbinder vs. Steckverbinder
In der Spur G haben sich zwei Systeme etabliert: klassische Steckverbinder und massive Schraubverbinder. Steckverbinder eignen sich primär für den temporären Aufbau oder geschützte Innenanlagen. Im Gartenbetrieb stoßen sie jedoch schnell an ihre Grenzen. Durch die thermische Ausdehnung wandern die Schienenprofile, wodurch sich Steckverbindungen lockern können. Dies führt zu Funkenbildung und Abbrand an den Kontaktflächen.
Für eine dauerhafte Installation empfehlen wir grundsätzlich geschraubte Schienenverbinder. Diese umschließen den Schienenfuß kraftschlüssig und garantieren eine dauerhafte elektrische Brücke. Wir unterscheiden hierbei vor allem zwischen zwei Längen. Der Schienenverbinder 15mm ist die kompakte Standardlösung für viele Gleisfiguren. Er bietet genügend Fläche für eine sichere Stromübertragung und lässt sich dezent in das Gesamtbild der Anlage integrieren.
Sollte die mechanische Belastung höher sein, etwa in Kurvenbereichen mit engen Radien, greifen Profis zum Schienenverbinder 19mm. Die zusätzliche Länge sorgt für eine noch stabilere Führung der Schienenstöße. Dies verhindert den gefürchteten "Knick" im Gleisverlauf, der oft zu Entgleisungen führt. Besonders wenn Sie hochwertige Lok- und Wagenteile einsetzen, zahlt sich diese Präzision durch einen ruhigen Lauf aus.
Ein weiterer Vorteil der Schraubtechnik ist die einfache Revision. Müssen Sie ein Gleisstück austauschen, lösen Sie lediglich die Edelstahlschrauben. Ein mühsames Auseinanderziehen der gesamten Gleiskette entfällt. Dies schont die Schwellenbänder und spart Zeit bei Umbaumaßnahmen. Denken Sie bei der Planung auch an die Einspeisung: Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um den Digitalstrom verlustfrei zu den Verbindern zu führen.
Sicherung der Gleisgeometrie mit Gleisklammern
Neben der elektrischen Verbindung ist die Lagefixierung der Schwellen entscheidend. Ein Gleis, das im Schotterbett "schwimmt", verändert mit der Zeit seine Geometrie. Besonders bei Steigungen oder in Kurven neigen die Schwellenbänder dazu, sich zu verschieben. Hier kommt die Gleisfixierung Gartenbahn ins Spiel. Spezielle Gleisklammern halten die Schwellen exakt in Position, ohne die natürliche Ausdehnung des Metalls zu behindern.
Die Montage der Klammern erfolgt meist unauffällig zwischen den Schwellen oder am Rand des Gleisbettes. Sie verhindern das Wandern der Gleise bei starken Bremsmanövern schwerer Züge. Ein stabiler Oberbau ist zudem die Voraussetzung für die präzise Funktion von Schaltkontakten. Wenn Sie beispielsweise Weichen- Gleis- und Signaldecoder verbauen, müssen die Sensoren und Magnete exakt zueinander ausgerichtet bleiben.
Ein ruhiger Lauf der Züge ist nicht nur eine optische Frage. Er reduziert den Verschleiß an Radsätzen und Getrieben erheblich. Vibrationen, die durch unsaubere Gleisübergänge entstehen, übertragen sich auf das gesamte Fahrzeug. Dies kann langfristig Lötstellen lösen oder die Lager der Motoren schädigen. Eine sorgfältige Fixierung schützt somit Ihre Investition in den Fuhrpark.
Kombinieren Sie die mechanische Sicherung immer mit einer regelmäßigen Kontrolle der Anlage. Nach dem Winter sollten Sie prüfen, ob der Frost das Schotterbett angehoben hat. Die Gleisfixierung hilft dabei, die ursprüngliche Form beizubehalten, ersetzt aber nicht den festen Untergrund. Wer hier beim Aufbau Sorgfalt walten lässt, wird mit einem Fahrbild belohnt, das dem Vorbild in nichts nachsteht. Die Technik der Spur G verzeiht vieles, aber eine schlechte Gleislage gehört nicht dazu.
Weitere Empfehlungen
Produkte
Mess- und Reinigungs-Güterwagen für Spur G als Bausatz
Mess- und Polier-Güterwagen Spur G Bausatz Braun | DCC | OLED | Bluetooth –
Mess-Güterwagen Spur G Bausatz braun – Diagnose-Wagen mit OLED-Display
Elektrischer Entkuppler für Spur G
Elektrische Lindenbergkupplung für Spur G
Aufsatz mit Schwamm zur Reinigung von Gleisen an 2-achsigen Wagen Spur-G
Langfristige Wartung und Optimierung der Gleisanlage
Eine Gartenbahn im Außenbereich unterliegt permanenten Umwelteinflüssen. Feuchtigkeit, UV-Strahlung und extreme Temperaturschwankungen fordern das Material täglich heraus. Wer seine Anlage einmalig aufbaut und danach vernachlässigt, verliert schnell die Freude am Fahrbetrieb. Eine nachhaltige Gartenbahn Gleispflege sichert nicht nur den optischen Zustand, sondern garantiert vor allem die technische Zuverlässigkeit.
Besonders die elektrische Leitfähigkeit steht im Fokus der Wartungsarbeiten. Staub, Vogelkot oder Pflanzenreste bilden auf den Profilen einen Isolationsfilm. Dieser unterbricht den Stromfluss zum Triebfahrzeug und führt zu unschönem Ruckeln. Regelmäßige Kontrollgänge sind daher Pflicht, um Schäden frühzeitig zu erkennen und teure Reparaturen an der Elektronik zu vermeiden.
Die mechanische Stabilität der Trasse verändert sich über die Jahre. Selbst bei einem massiven Unterbau arbeitet das Erdreich unter der Last von Frost und Tauwetter. Eine jährliche Inspektion der Gleislage verhindert Entgleisungen und schont die Achslager Ihrer Fahrzeuge. Nur eine perfekt ausgerichtete Schiene erlaubt einen flüssigen Betrieb ohne technische Aussetzer.
Reinigung und Schutz der Messingprofile
Messing ist der Klassiker im Gleisbau für die Spur G. Das Material überzeugt durch enorme Witterungsbeständigkeit und eine authentische Optik. Mit der Zeit bildet das Metall jedoch eine dunkle Oxidationsschicht. Während diese Patina optisch oft gewünscht ist, stellt sie elektrisch einen Widerstand dar. Eine gründliche Schienenreinigung Spur G ist deshalb die Basis für störungsfreie digitale Steuersignale.
Verwenden Sie für die Reinigung keine groben Schleifmittel. Diese verursachen feine Riefen in der Oberfläche, in denen sich Schmutz umso schneller festsetzt. Greifen Sie stattdessen zu speziellen Reinigungsgummis oder Reinigungsfilzen. Diese tragen die Oxidschicht schonend ab, ohne das Profil zu beschädigen. Bei hartnäckigen Verkrustungen durch Baumharz helfen Reinigungsflüssigkeiten auf Alkoholbasis.
Achten Sie besonders auf die Kontaktstellen an den Weichenzungen. Hier lagert sich Schmutz bevorzugt ab und verhindert das saubere Anliegen der Zunge. Dies stört nicht nur den Stromfluss, sondern kann auch Kurzschlüsse verursachen. Wenn Sie Ihre Anlage digital steuern, benötigen die verbauten Lokdekoder ein sauberes Signal, um Befehle präzise umzusetzen.
Neben den Laufflächen sollten Sie auch die Innenseiten der Schienenköpfe im Blick behalten. Hier führen Ablagerungen oft zu einem erhöhten Rollwiderstand. Saubere Profile aus Messing reduzieren den Verschleiß an den Radsätzen Ihrer Waggons deutlich. Wer hier Zeit investiert, spart später bei den Ersatzteilen für Lokomotiven und Rollmaterial.
Ein oft unterschätzter Aspekt ist die Reinigung der Schienenverbinder. Lockere oder korrodierte Verbinder führen zu Spannungsabfällen innerhalb der Anlage. Prüfen Sie stichprobenartig, ob die Verbindungen noch fest sitzen. Eine stabile Stromversorgung ist essenziell, damit ein SX6 SUSI-Soundmodul auch bei langsamer Fahrt einen unterbrechungsfreien Klang liefert.
Nivellierung nach dem Winter
Nach der Frostperiode zeigt sich das wahre Gesicht der Gleisverlegung. Gefrierendes Wasser im Boden besitzt eine enorme Kraft und kann selbst schwere Betonfundamente leicht anheben. Sobald der Boden im Frühjahr auftaut, setzt sich das Material ungleichmäßig. Jetzt ist der richtige Zeitpunkt, um die Gleislage korrigieren zu können und die Anlage wieder in Schuss zu bringen.
Nutzen Sie eine kleine Wasserwaage oder einen speziellen Messwagen, um Senken aufzuspüren. Schon wenige Millimeter Abweichung führen bei langen Zügen zu kritischen Situationen. Besonders Übergänge zwischen festen Bauwerken wie Brücken und dem freien Erdreich sind anfällig für Setzungen. Hier müssen Sie oft Schotter nachfüllen oder den Untergrund neu verdichten.
Kontrollieren Sie bei dieser Gelegenheit sämtliche Kabelverbindungen im Außenbereich. Frostbewegungen können an unterirdisch verlegten Leitungen ziehen und Lötstellen oder Klemmen lösen. Schützen Sie exponierte Stellen durch robuste Kabel, Stecker und Buchsen, die speziell für die Belastungen im Gartenbetrieb ausgelegt sind. Feuchtigkeit in den Leitungen führt langfristig zu Kriechströmen.
Die mechanische Überprüfung umfasst auch die Funktionsfähigkeit der Weichenantriebe. Reinigen Sie die Stellmechanik von eingedrungenem Sand oder kleinen Steinen. Ein schwergängiger Antrieb belastet die Endstufen Ihrer Steuerung unnötig. Testen Sie jeden Fahrweg einzeln durch, bevor Sie den ersten schweren Zug auf die Strecke schicken. So vermeiden Sie teure Schäden an Getrieben und Kupplungen.
Sollten Sie während der Inspektion feststellen, dass bestimmte Abschnitte immer wieder Probleme bereiten, denken Sie über eine zusätzliche Stabilisierung nach. Manchmal hilft nur ein tieferer Erdaustausch oder der Einsatz von Drainagematerial. Eine stabile Gleislage ist die wichtigste Voraussetzung für den Einsatz hochwertiger Elektronikkomponenten in der Gartenbahn. Nur so bleibt der Wartungsaufwand über die Jahre hinweg kalkulierbar.
Abschließend empfiehlt sich ein Testlauf mit einer leichten Lokomotive bei geringer Geschwindigkeit. So spüren Sie Unebenheiten und Kontaktprobleme auf, die bei schneller Fahrt oft übersehen werden. Dokumentieren Sie wiederkehrende Problemstellen in einem Gleisplan. Dies hilft Ihnen, bei der nächsten Saisonvorbereitung gezielter vorzugehen und die Langlebigkeit Ihrer Spur G Anlage systematisch zu erhöhen.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Gartenbahn Gleise frostsicher verlegen und stabilisieren
Ist die fehlende Fixierung bei langen Gleisprofilen (z.B. 1,5 m), durch die die Schienen hin und her rutschen, produktionsbedingt gewollt?
Ja, das Spiel der Schienenprofile innerhalb der Schwellenroste ist eine notwendige technische Eigenschaft für den Außenbetrieb. Messing dehnt sich bei Sonneneinstrahlung signifikant aus, was bei einer starren Fixierung zu massiven Verwerfungen der Gleisgeometrie führen würde. Die lose Lagerung erlaubt es dem Metall, sich unabhängig vom Kunststoff der Schwellen auszudehnen und wieder zusammenzuziehen. Ohne diesen Spielraum würden die Schienenprofile bei Hitze die Schwellen aus dem Schotterbett hebeln oder im Winter die Verbindungsstellen sprengen.
Welche Schienenverbinder – ob 15 mm oder 19 mm – sind für welchen Zweck zu empfehlen?
Die Wahl hängt primär von der mechanischen Beanspruchung und dem verfügbaren Platz ab. Der Schienenverbinder 15 mm ist die ideale Wahl für gerade Strecken und großzügige Radien, da er eine diskrete Optik bei gleichzeitig hoher Leitfähigkeit bietet. Für Gleisabschnitte mit hoher Spannung, wie enge Kurven oder Übergänge zu Brücken, empfiehlt sich der Schienenverbinder 19 mm, da er durch die größere Auflagefläche eine höhere Stabilität gegen Verwindungen garantiert. Beide Varianten sichern durch ihre Schraubtechnik den dauerhaften Stromfluss für Digitalanlagen, was im Vergleich zu einfachen Steckverbindern den Reinigungs- und Wartungsaufwand im Außenbereich massiv reduziert.
