Gepulster Dual-Verdampfer digital ML-Train 84004702

Der Verdampfer, mit separaten Einheiten für Schlot- und Zylinderdampf sowie einem integrierten Digitaldecoder, ermöglicht eine realistische Dampfsimulation für Dampf- und Dieselloks.

Beschreibung:

Lebensechte Dampferlebnisse: Erzeugen Sie beeindruckende Dampf- und Raucheffekte für ein authentisches Modellbahnerlebnis.

Präzise Steuerung: Perfekte Regulierung der Dampfausstoßmenge für realistische Simulationen.

Flexibilität in der Anwendung: Nutzbar für unterschiedlichste Loktypen und Modellkonfigurationen.

Innovation im Modellbau: Setzen Sie neue Maßstäbe in der Dampfsimulation mit fortschrittlicher Technologie.

Langanhaltender Betrieb: Dank des großzügigen 12 ml Tanks genießen Sie ausgedehnte Fahrsessions ohne häufige Unterbrechungen.


Funktionsbeschreibung:
Der DUAL Verdampfer ist ein hochmoderner, ultra leistungsstarker Verdampfer, konzipiert für den Einsatz in Garteneisenbahnen. Mit separaten Einheiten für Schlot- und Zylinderdampf sowie einer präzisen Steuerung durch den integrierten Digitaldecoder, bietet dieser Verdampfer eine realistische Dampfsimulation für sowohl Dampf- als auch Diesellokomotiven.


Funktionsumfang:

Betriebsmodi: Kompatibel mit DC/AC/DCC und vollständig NMRA-DCC-konform.

DUAL Verdampfer: Getrennte Heizungen und Lüfter für Zylinder- und Schlotdampf mit separater Ansteuerung.

Gepulste Steuerung: Für realistische Dampf- und Diesel-Effekte, einstellbar über CVs.

Automatische Lastregelung: Sowohl in digitalen als auch analogen Betriebsmodi.

Anpassungsfähigkeit: Geeignet für jeden Verdampfertyp oder Eigenbau.

Großer Tank: 12 ml Fassungsvermögen für ausgedehnten Betrieb.

Vielseitige Programmierung: Unterstützt Bitweise, CV, POM Schaltdecoder, Register-Programmierung.

Installation:

Anschluss an das Gleis: Verbinden Sie den Verdampfer direkt mit dem digitalen Gleis für DCC-Betrieb.

Einbau in die Lokomotive: Platzieren Sie die Verdampfereinheiten an den vorgesehenen Stellen für Schlot- und Zylinderdampf.

Anschluss

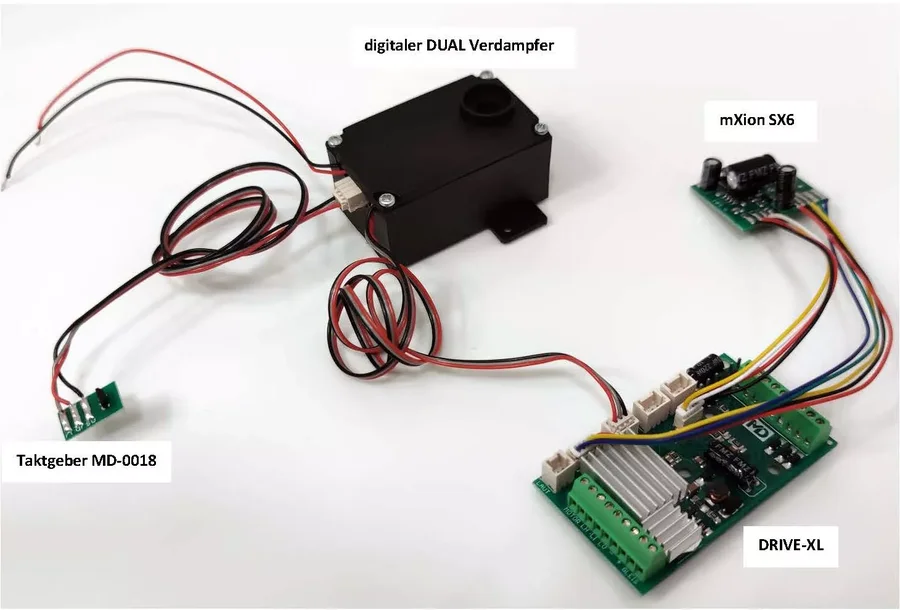

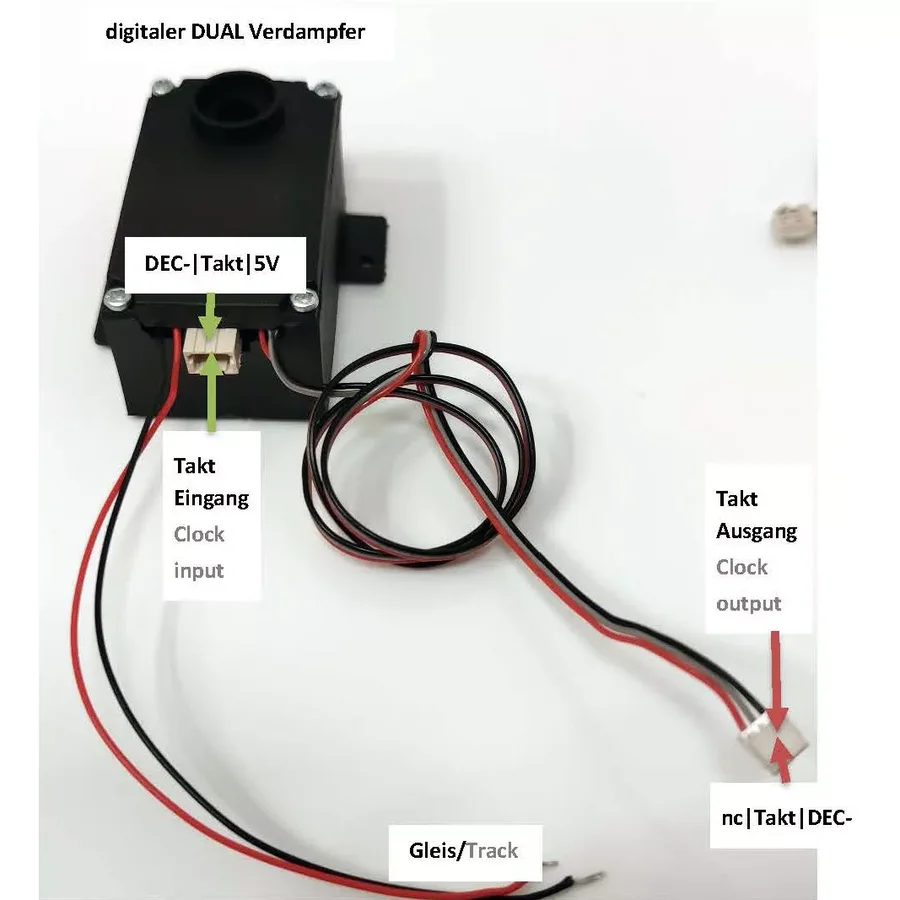

Anschluss an Decoder mit Sensor

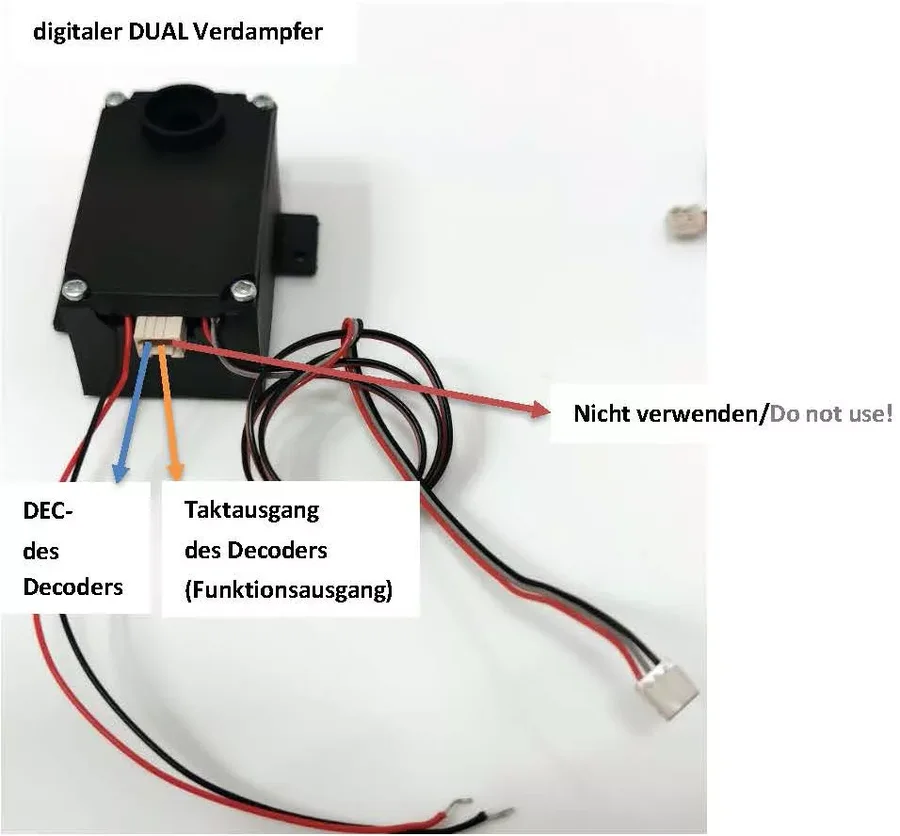

Anschluss an Decoder ohne Sensor

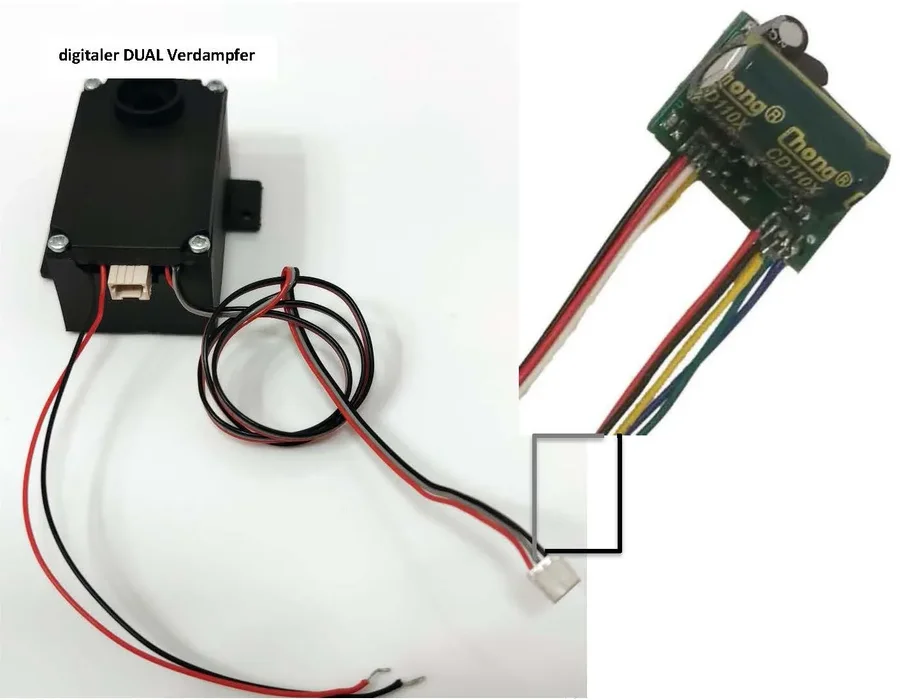

Anschluss an SX6 ohne Decoder und Sensor

Eine umfangreiche Erklärung finden Sie in der Bedienungsanleitung.


Programmierung und Betrieb:

CV-Programmierung: Nutzen Sie CVs für detaillierte Einstellungen wie Taktsimulation, Dampfausstoßmengen und Verdampfersteuerung.

Programmiersperre: Verwenden Sie CV15 (205 für DRIVE-Decoder Sperre, 180 für Verdampfer-Sperre), um sicherzustellen, dass jeweils nur ein Decoder programmiert wird.

Taktsimulation: Nutzen Sie externe Takte (z.B. vom Getriebe) oder die interne Taktsimulation für realistische Dampfeffekte.

Wartung und Pflege:

Tankfüllung: Überwachen Sie regelmäßig den Flüssigkeitsstand (max. 12 ml) und füllen Sie den Tank bei Bedarf nach.

Reinigung: Halten Sie die Verdampfereinheiten sauber, um eine optimale Funktion zu gewährleisten.

Technische Daten:

Spannung: 0-27 V DC/DCC, 0-20 V AC

Stromaufnahme: 15 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: Heizung: 0,8 A - Lüfter: 0,15 A - Heizung Zylinder: 0,8 A - Lüfter Zylinder: 0,15 A

Maximaler Gesamtstrom: 2 A

Temperaturbereich: -20 bis 60 °C

Abmaße: L7 x B3 x H2,2 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten

---

Passende Produkte zum Verdampfer:

Schlauchset für Gepulste Verdampfer 4 Stück ML-Train 86101004

5 Stück Dampföl Pipetten 5 ml
ML-Train 86102201

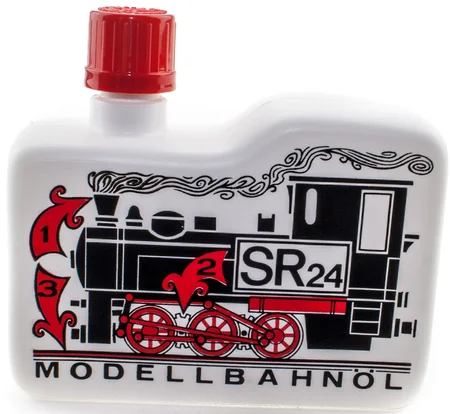

SR 24 Dampföl und Reinigungsöl
