Festspannungsregler 6 V ML-Train 86001005

Der ML-Train Festspannungsregler 6 V ist eine kompakte Schaltregler-Platine, entwickelt für den präzisen Einsatz in Spur-G-Gartenbahnlayouts. Das Modul ist werksseitig auf 6 Volt Ausgangsspannung voreingestellt und liefert damit eine stabile, reproduzierbare Versorgungsspannung für empfindliche Verbraucher an Ihrer Anlage. Dank moderner Schaltreglertechnik arbeitet das Modul mit minimaler Abwärme – ein technisch relevanter Vorteil gegenüber klassischen Linearreglern, insbesondere beim Dauerbetrieb im Gartenbetrieb.

Die Eingangsspannungstoleranz dieses Reglers ist bewusst breit ausgelegt: Im AC/DC/DCC-Betrieb akzeptiert das Modul Eingangsspannungen von 0 bis 24 V AC/DC/DCC, im reinen DC-Betrieb sogar von 5 V bis 50 V DC. Diese Flexibilität macht den Festspannungsregler universell einsetzbar – unabhängig davon, ob Sie Ihre Anlage analog oder digital betreiben. Der maximale Ausgangsstrom beträgt 3 A, mit einem Ausgangsstrombereich von 0 bis 5 A und einer Leistungsabgabe von 1 bis 50 W.

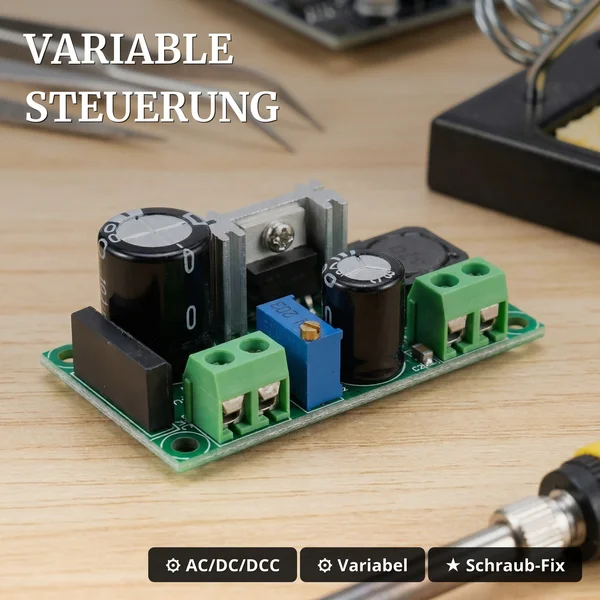

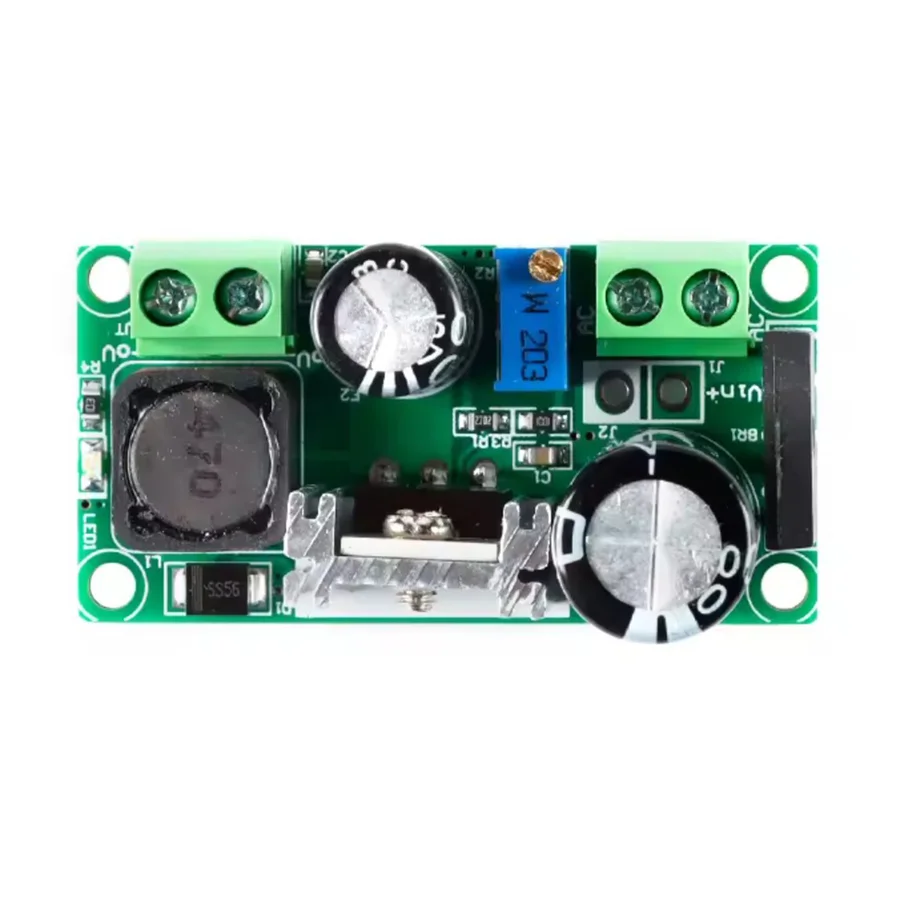

Obwohl die Ausgangsspannung werksseitig auf 6 Volt eingestellt ist, ist sie von 3,3 bis 20 Volt (je nach Eingangsspannung) regelbar – erkennbar am blauen Trimmpotentiometer auf der Platine. Damit lässt sich die Ausgangsspannung bei Bedarf an spezifische Anforderungen anpassen. Darüber hinaus ist eine kundenspezifische Anpassung des Moduls möglich, was den Regler besonders interessant für technisch versierte Anwender macht, die individuelle Lösungen für ihre Anlage realisieren möchten.

Der ML-Train Festspannungsregler eignet sich für die Versorgung von RC-Servos und Lüftermotoren innerhalb Ihrer Gartenbahnanlage. Ebenso kann er zur Regelung von Dampfentwicklern und Verdampfern eingesetzt werden – eine Anwendung, die besonders bei detailgetreuen Dampflok-Modellen in Spur G relevant ist. Das Modul deckt damit zwei der anspruchsvollsten Versorgungsaufgaben im Gartenbahn-Bereich zuverlässig ab.

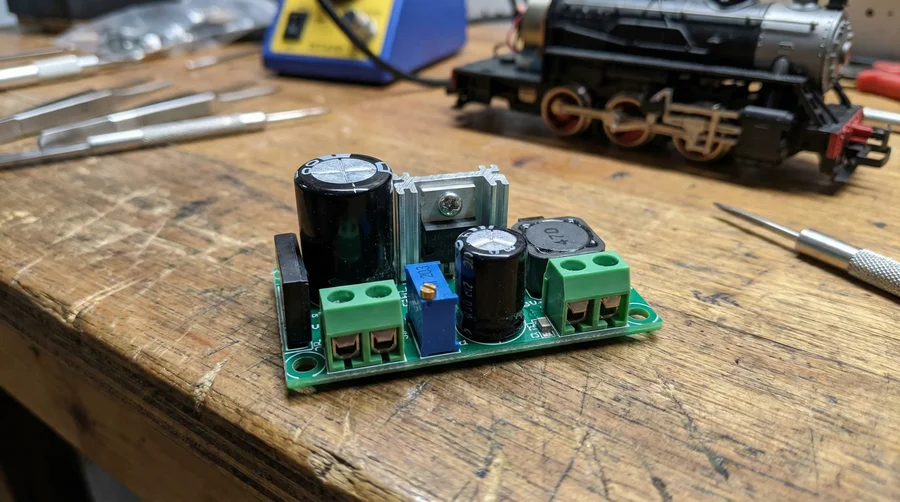

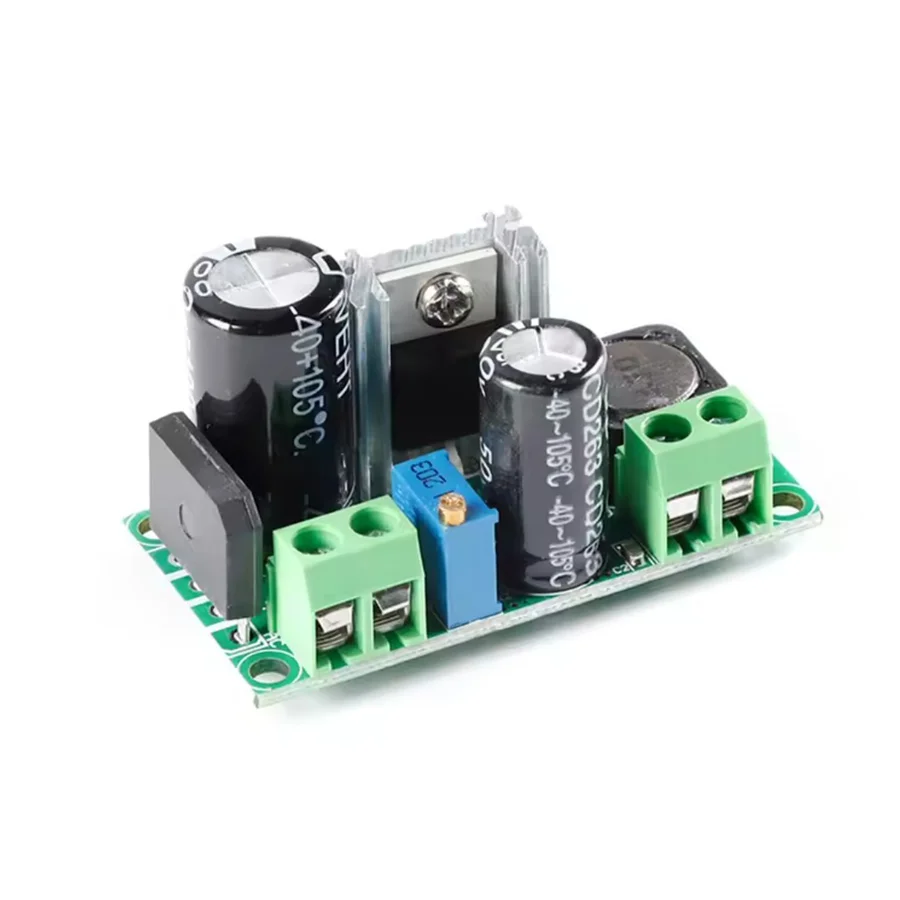

Die Anschlussseite des Moduls ist mit 4 stabilen Schraubklemmen ausgestattet, wie auf den Produktbildern klar erkennbar. Diese ermöglichen eine sichere und werkzeuggestützte Kabelverbindung ohne Löten – ein erheblicher Vorteil bei der Installation und bei späteren Wartungsarbeiten. Die Klemmblöcke sind robust ausgeführt und für den dauerhaften Einsatz im Anlagenbetrieb geeignet.

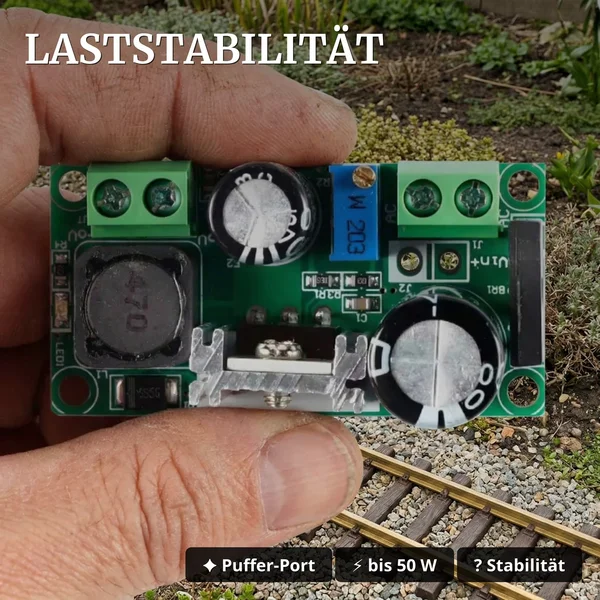

Ein weiteres technisches Merkmal ist der vorhandene Anschluss für zusätzliche Pufferkondensatoren. Damit lässt sich die Ausgangsstabilität bei wechselnden Lastbedingungen gezielt verbessern – sinnvoll etwa bei Anlagen mit mehreren gleichzeitig betriebenen Verbrauchern. Diese Erweiterbarkeit unterstreicht den modularen Ansatz, den ML-Train bei der Entwicklung seiner Elektronikkomponenten verfolgt.

Das Modul ist sowohl im Analog- als auch im Digitalbetrieb einsetzbar, was es zu einer universellen Lösung für nahezu jede Spur-G-Anlage macht. Ob Sie Ihre Gartenbahn mit einem klassischen Trafo oder einer modernen DCC-Digitalzentrale betreiben – dieser Festspannungsregler integriert sich ohne Einschränkungen in Ihr bestehendes System. Lieferumfang: 1x Festspannungsregler 6 V ML-Train 86001005.

• Werksseitig auf 6 V voreingestellt – sofort einsatzbereit, Ausgangsspannung von 3,3 bis 20 Volt (je nach Eingangsspannung) regelbar
• Breiter Eingangsspannungsbereich – 0–24 V AC/DC/DCC bzw. 5–50 V DC
• Maximaler Ausgangsstrom: 3 A – Leistungsabgabe 1 bis 50 W
• Moderne Schaltreglertechnik – minimale Abwärme im Dauerbetrieb
• Maße – 51 x 26 mm
• 4 stabile Schraubklemmen – sichere Kabelverbindung ohne Löten
• Anschluss für Pufferkondensatoren – Ausgangsstabilität bei Bedarf erweiterbar
• Analog- und Digitalbetrieb – kompatibel mit DCC und konventionellen Systemen
• Einsatz bei RC-Servos, Lüftermotoren, Dampfentwicklern – vielseitig im Gartenbahn-Umfeld

Der ML-Train Festspannungsregler 6 V ist ein kompaktes Schaltregler-Modul, das speziell für den Einsatz in Spur-G-Gartenanlagen entwickelt wurde. Auf Basis moderner Schaltreglertechnik liefert das Modul eine werksseitig auf 6 Volt voreingestellte, stabile Ausgangsspannung – präzise abgestimmt auf alle Verbraucher, die eine definierte Niederspannungsversorgung benötigen.

Gerade im Digitalbetrieb stellt die zuverlässige Spannungsversorgung empfindlicher Komponenten wie Dampfentwickler, Verdampfer, RC-Servos und Lüftermotoren eine technische Herausforderung dar. Der ML-Train Festspannungsregler begegnet dieser Anforderung mit einem breiten Eingangsspannungsbereich von 0–24 V AC, DC oder DCC – einsetzbar sowohl im Analog- als auch im Digitalbetrieb. Der erweiterte DC-Eingangsspannungsbereich von 5 V bis 50 V ermöglicht darüber hinaus eine flexible Integration in unterschiedliche Anlagenkonzepte.

Der maximale Ausgangsstrom beträgt 3 A (Spektrum 0–5 A), die Leistungsabgabe liegt im Bereich von 1 bis 50 W. Die Schaltreglertechnologie erzeugt dabei nur minimale Abwärme – ein entscheidender technischer Vorteil gegenüber klassischen Linearreglern, insbesondere beim Dauerbetrieb im Gartenbetrieb oder in beengten Einbausituationen innerhalb von Lokomotiven und Bausatz-Wagen.

Die Ausgangsspannung ist von 3,3 bis 20 Volt (je nach Eingangsspannung) regelbar, sodass das Modul bei Bedarf auch kundenspezifisch angepasst werden kann. Für anspruchsvollere Installationen steht ein Anschluss für zusätzliche Pufferkondensatoren zur Verfügung – eine sinnvolle Erweiterungsoption, um die Spannungsversorgung bei kurzen Unterbrechungen, etwa durch Gleisverunreinigungen in der Außenanlage, zu stabilisieren.

Der elektrische Anschluss erfolgt über 4 stabile Schraubklemmen, die eine werkzeuggestützte, vibrationssichere Verbindung gewährleisten. Die kompakt aufgebaute Platine lässt sich platzsparend in Fahrzeuge oder Anlagenkomponenten integrieren.

Typische Einsatzbereiche in der Spur-G-Gartenbahn:

• Dampfentwickler und Verdampfer: Stabile 6-V-Versorgung für präzise Dampfmengenregelung im Analog- und Digitalbetrieb
• RC-Servos: Saubere Niederspannungsversorgung für zuverlässige Servo-Funktion in Weichen- oder Kupplungssteuerungen
• Lüftermotoren: Konstante Spannung für gleichmäßigen Betrieb von Kühllüftern in Decodern oder Soundmodulen

Technische Übersicht:

• Technologie: Moderne Schaltreglertechnik – minimale Abwärme
• Eingangsspannung: 0–24 V AC/DC/DCC | DC-Erweiterungsbereich: 5–50 V
• Ausgangsspannung: Werksseitig 6 V, von 3,3 bis 20 Volt (je nach Eingangsspannung) regelbar
• Maximaler Ausgangsstrom: 3 A (Spektrum: 0–5 A)
• Maße – 51 x 26 mm
• Leistungsabgabe: 1–50 W
• Ausgänge: Einzelner Ausgang
• Anschluss: 4 Schraubklemmen
• Erweiterung: Anschluss für zusätzliche Pufferkondensatoren
• Betriebsmodi: Analog und Digital (DCC-kompatibel)
• Konfigurierbarkeit: Kundenspezifische Anpassung möglich
• WEEE-Reg.-Nr.: DE40042204
