Digitales Sound Set mit mit unbespieltem SX6-Sound Soundmodul ML-Train 806090

80609001 | EAN: 04251170414197

Digitales Sound Set mit mit unbespieltem SX6-Sound Soundmodul ML-Train 806090_auswahl1

Digitales Sound Set mit mit unbespieltem SX6-Sound Soundmodul ML-Train 806090_auswahl2

Digitales Sound Set mit mit unbespieltem SX6-Sound Soundmodul ML-Train 806090_auswahl3

89,95 €

inkl. Mwst. zzgl. Porto
Versandgewicht: 0,110 kg

9% Sparen!
Gegenüber dem Einzelkauf

Nur noch 3 Stück auf Lager.

(Lieferzeit: 1 – 3 Werktage*)

Anzahl:

Klarna.
Shoppe jetzt. Bezahle in bis zu 30 Tagen.

PayPal.
Sicher sofort oder in 30 Tagen bezahlen mit Käuferschutz

Über 14.000 Kunden
konnte ML-Train bereits begeistern

Persönlicher Service
hilft dir bei Problemen.

1 Monat Rückgaberecht

Bewertungen:

★★★★★

3.67, basierend auf 3 Bewertungen.

Individueller Sound für den digitalen Betrieb!

Lieferumfang:

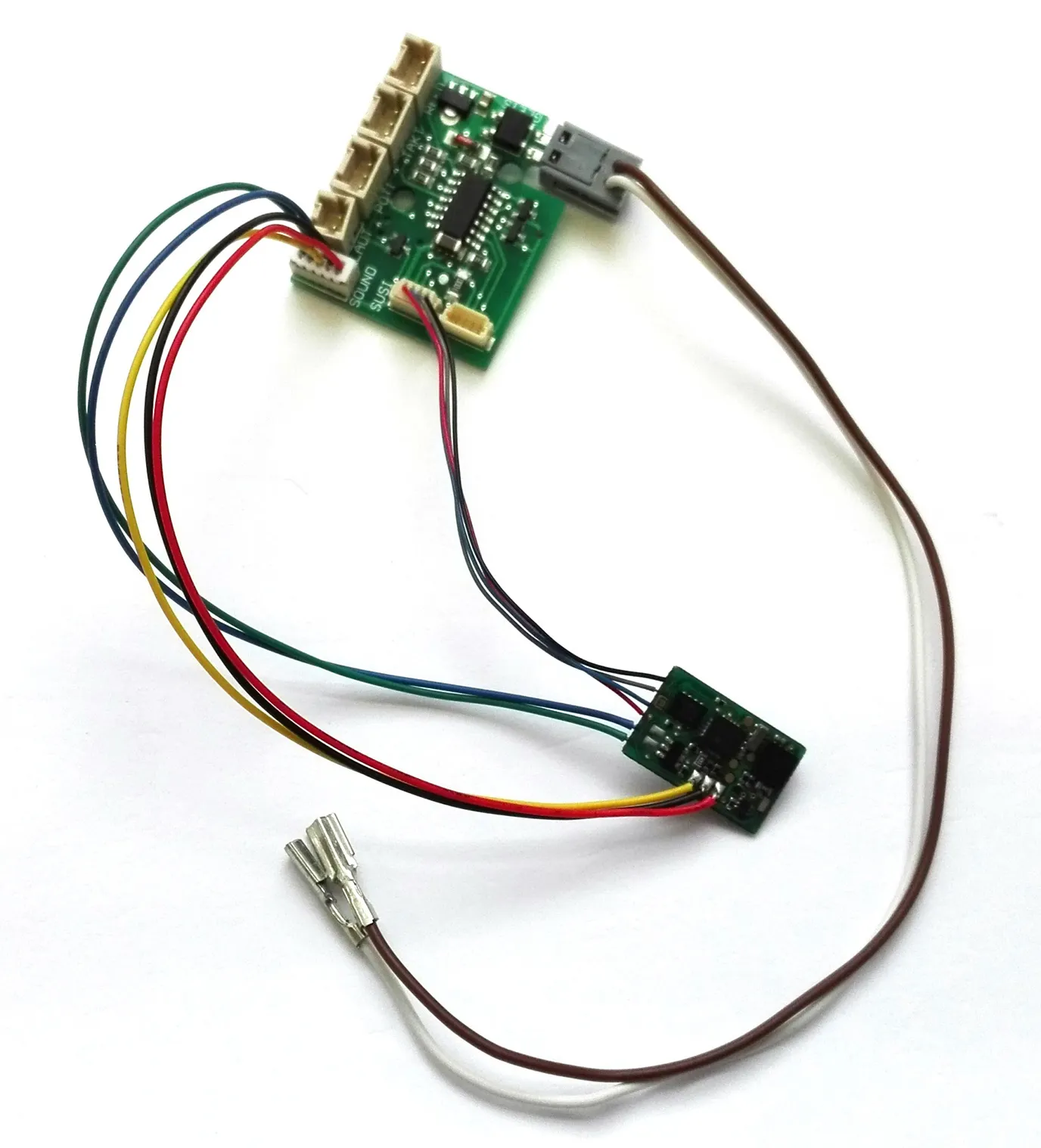

1x SUSI-Wandler, 1x Gleisspannungskabel, 1x SX6 Soundmodul

Achtung!
Nur für Erwachsene und Kinder ab 15 Jahren geeignet.

1. Funktionsbeschreibung:

Mit diesem simplen Aufbau können Sie Ihre Digitallok mit nahezu jedem gewünschten Sound aufrüsten!

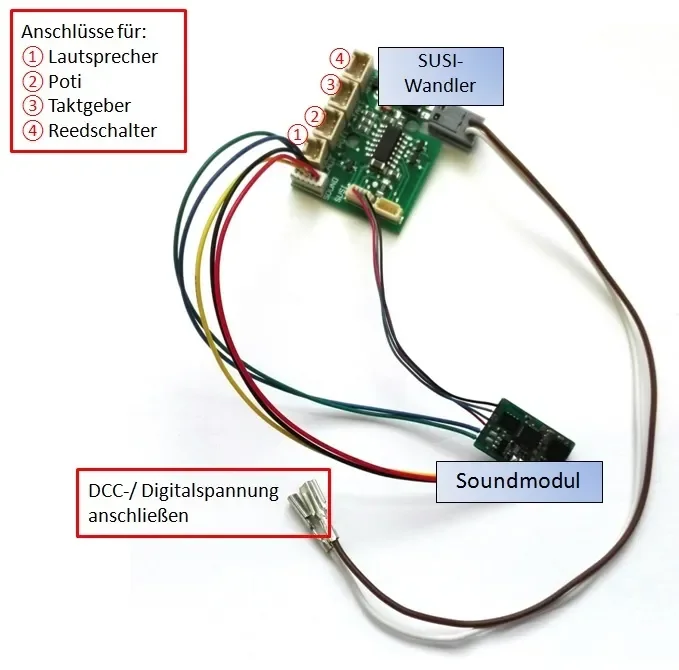

Die folgenden Komponenten lassen sich mittels Plug & Play einfach zusammenstecken:

Zunächst benötigen wir die DCC-Spannung, um unseren Aufbau mit der nötigen Energie zu versorgen. Hierzu verbinden wir das braun-weiße Kabel mit dem in der Lok befindlichen Fahrdekoder.

Dann wird die Spannung über den Flachstecker an den SUSI-Wandler weitergeleitet. Zum Schluss stecken wir das SX6-Sound-Modul in die vorgesehenen Anschlüsse des SUSI-Wandlers. Und schon ist der universelle digitale Soundaufbau komplett!

Um unseren Sound abzuspielen, benötigen wir nun lediglich noch einen Lautsprecher.
Damit Sie den geeigneten Lautsprecher für Ihre Lok ausfindig machen können, werfen Sie bitte einen Blick in die

Lautsprecherliste .
Unsere Lautsprecher finden Sie hier

Doch das war noch längst nicht alles!

An diesen einfachen Aufbau können Sie zusätzlich folgende Komponenten anbauen:

Poti

Taktgeber

Reedschalter

Es gibt eine zweite SUSI-Schnittstelle, an der nach Belieben weitere Produkte angeschlossen werden können!

Tipp: Um dem Ganzen etwas mehr Stabilität zu verleihen, nutzen viele Kunden unsere praktischen und preiswerten Platinenhalter

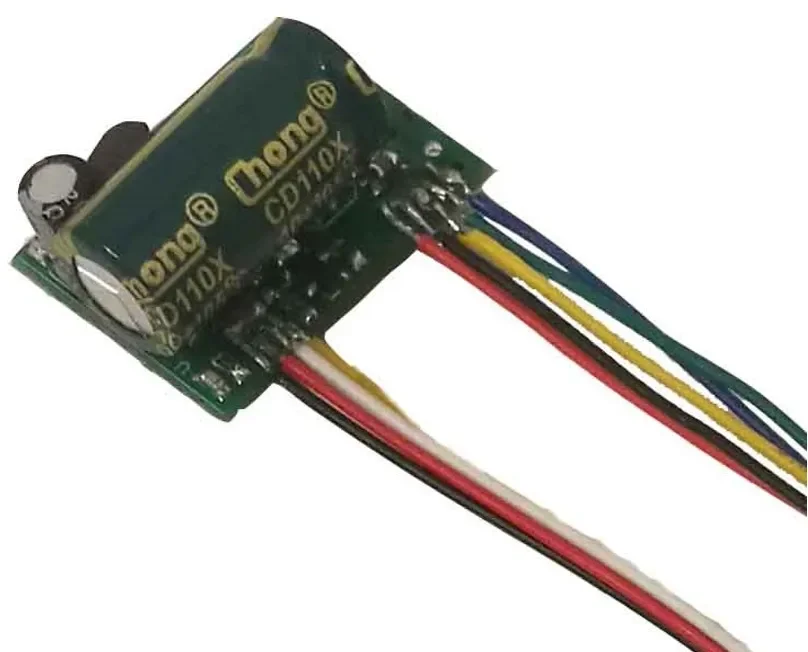

2. Technische Daten des Soundmoduls

Soundkanäle zur Wiedergabe: 5

Dauer des gespeicherten Sounds: 640 Sekunden

Stromaufnahme: bis zu 160 mA

Ausgangsleistung: 3,2 W

Impedanz der zu verwendenden Lautsprecher: 8 Ohm

Abmessungen: 28 x 24 x 15 mm

Belegung des Zusatzkabels ist:
blau/grün = Lautsprecher
gelb = DEC-/GND
schwarz = Takt
rot = 3,3V

Weitere Informationen zum SX6-Sound-Modul finden Sie hier.

Die folgende Firma hat den SUSI-Wandler und das SX6 Soundmodul für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

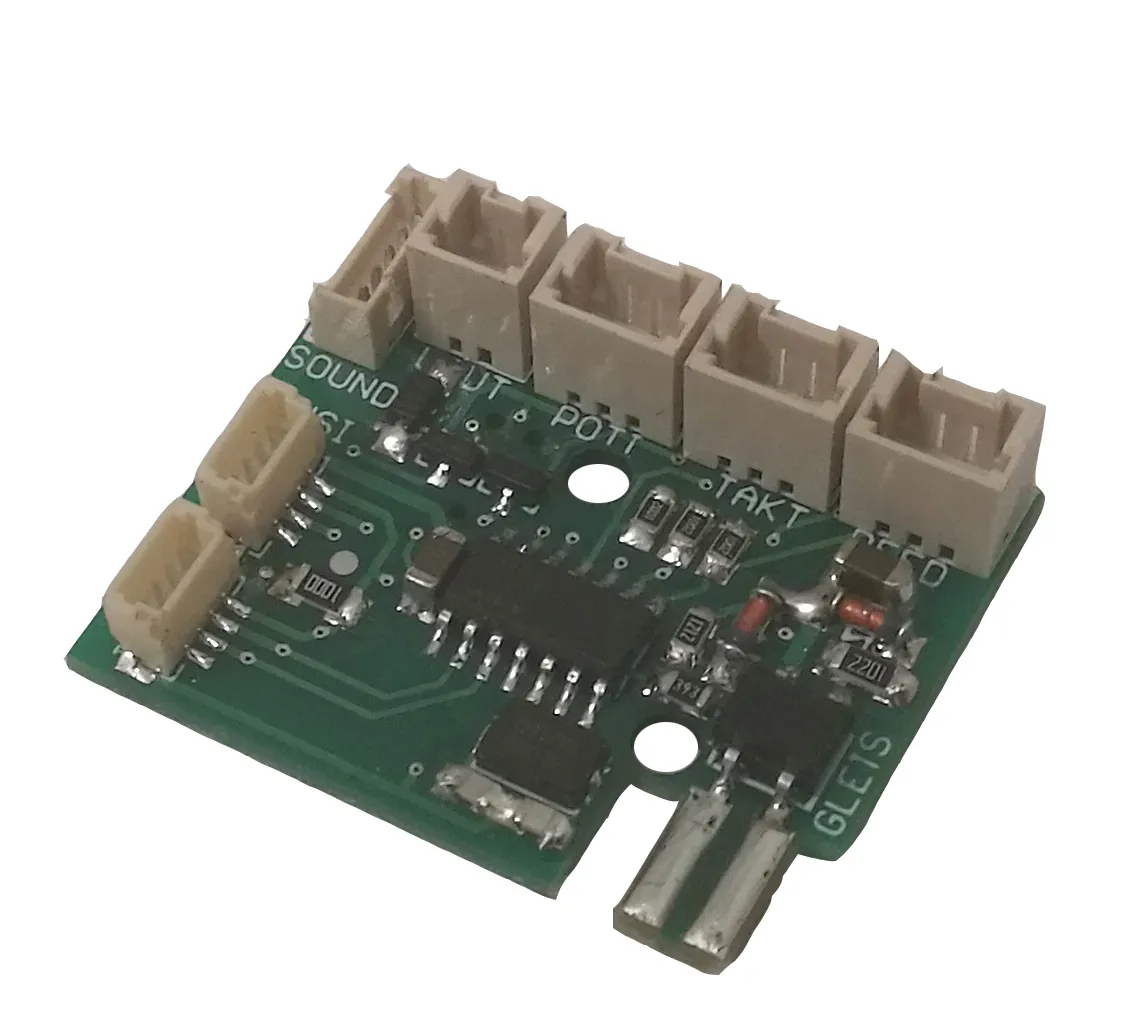

Zum SUSI-Wandler:
Begleitheft
Bedienungsanleitung mit CV-Werten

Zum SX6-Sound:
Bedienungsanleitung mit CV-Werten

Informationen Produktsicherheit
