Digitale LED-Lichtleiste 33,5 cm mit Puffer ML-Train 83204306

Funktionsbeschreibung

Die digitale Lichtleiste hat 14 warm-weiße LED´s und kann je nach gewünschter Länge gekürzt werden.

Durch den angeschlossenen Elko-Puffer wird ein Lichtflackern bei kurzen Stromunterbrechungen verhindert. Der Puffer hält das Licht für ca. 40 Sekunden. Mit dem Puffer benötigen Sie nur einen Radsatz für die Stromzuführung.

Am Zusatzausgang kann ein Schlusslicht im Digitalbetrieb angeschlossen werden. Das Schlusslicht können Sie dann auch über die Funktionstasten separat schalten.

Die LED-Lichtleiste besitzt neben dem Schaltausgang, der die LED´s betreibt einen weiteren 2. Ausgang für Entkuppler, Toilettenlicht oder Zugschlusslampen. Eine richtungsabhängige Auslösung sowie viele weitere Effekte gehören zum Umfang der digitalen Lichtleiste. Neben der klassischen Steuerung über Lokadressen ist es auch möglich die Lichtleiste per Weichenadresse in Gebäuden oder bei Bahnhofsanlagen stationär einzubauen.

Im Digitalbetrieb sind viele weitere Sonder- und Zeitfunktionen einstellbar.

Beim Digitalbetrieb mit Puffer muss zwingend CV29 = 2 gesetzt werden.


Funktionsumfang

DC/AC/DCC Betrieb

Analog & Digital

Mit oder ohne Decoder in der Lichtleiste

Vollkompatibles NMRA-DCC Modul

Superkleine Abmaße

Per Weichenadresse schaltbar

Puffer möglich

2 verstärkte Funktionsausgänge

Zufallsgenerator (bspw. Toilettenlicht)

Bedingungen (vorwärts, rückwärts, etc.)

Viele Sonder- und Zeitfunktionen einstellbar

Funktionsausgänge dimmbar

Resetfunktionen für alle CV´s

Sehr einfaches Funktionsmapping

28 Funktionstasten adressierbar, 10239 Lokadressen

14, 28, 128 Fahrstufen (automatisch)

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM)

Keine Last bei Programmierung erforderlich

Auch per Weichenadresse schaltbar

Mit Anschluss für Zugschlusslampen o.ä.

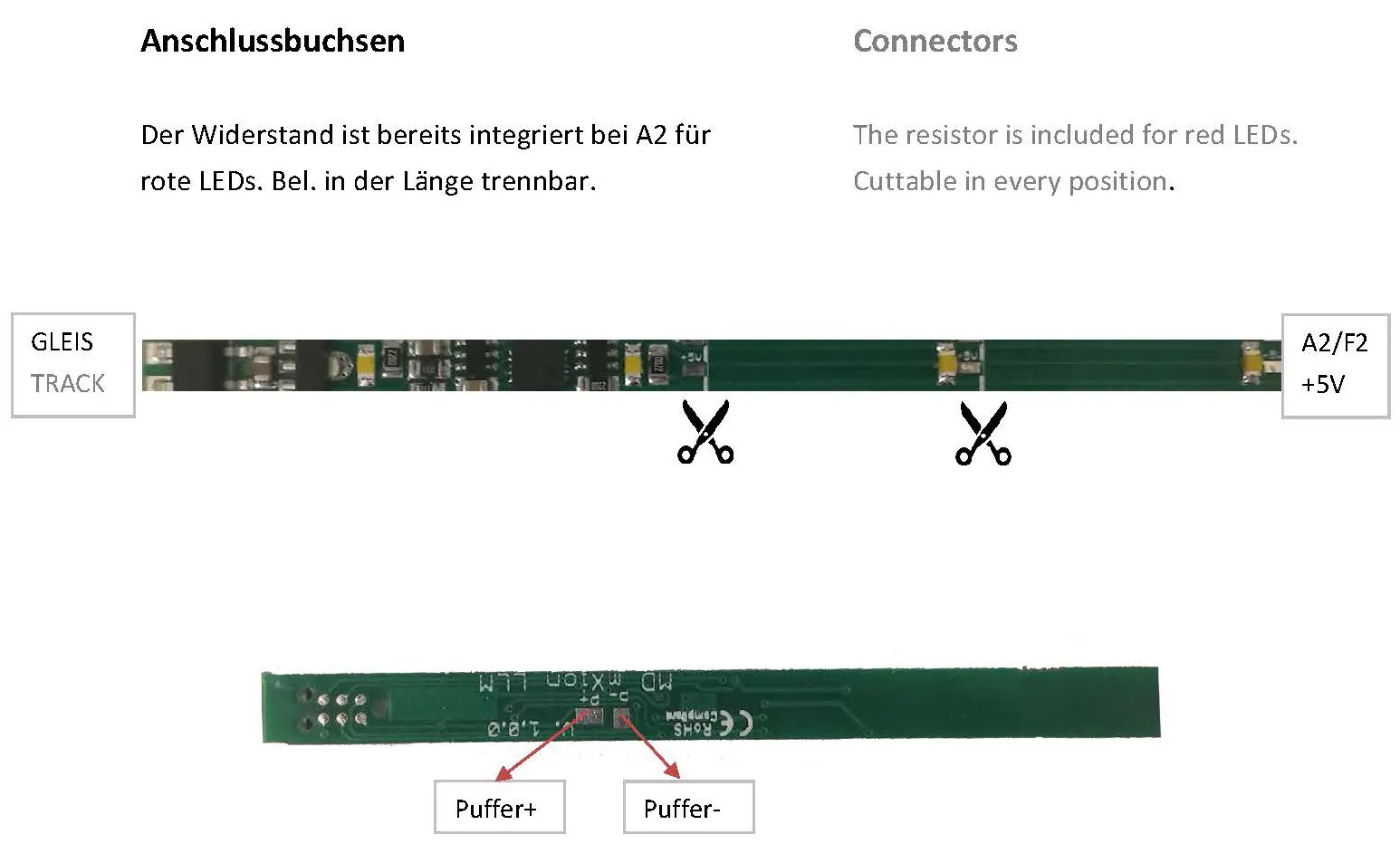

Anschlussplan

Die Lichtleiste ist in der Länge trennbar.



Am Ausgang A2 kann eine rote LED ohne Vorwiderstand angeschlossen werden.
Der Ausgang A1 befindet sich an den LED´s.


Programmiersperre

Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARDWERT CV 15/16 = 245


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Porgrammierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

HINWEIS: Um POM zu nutzen ohne andere Decoder zu beeinflussen muss Ihre Digitalzentrale POM an spezifische Decoderadresse unterstützten.


Programmierung von binären Werten

Einige CV’s (bspw. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Programmierung Lokadressen

Lokadressen bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird autom. gesetzt).

Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und CV 18 gespeichert. Die Adresse wird dann wie folgt berechnet (bspw. Lokadresse 3000):

3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 184; CV 18 ist also 184.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind div. Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Funktionsausgänge)

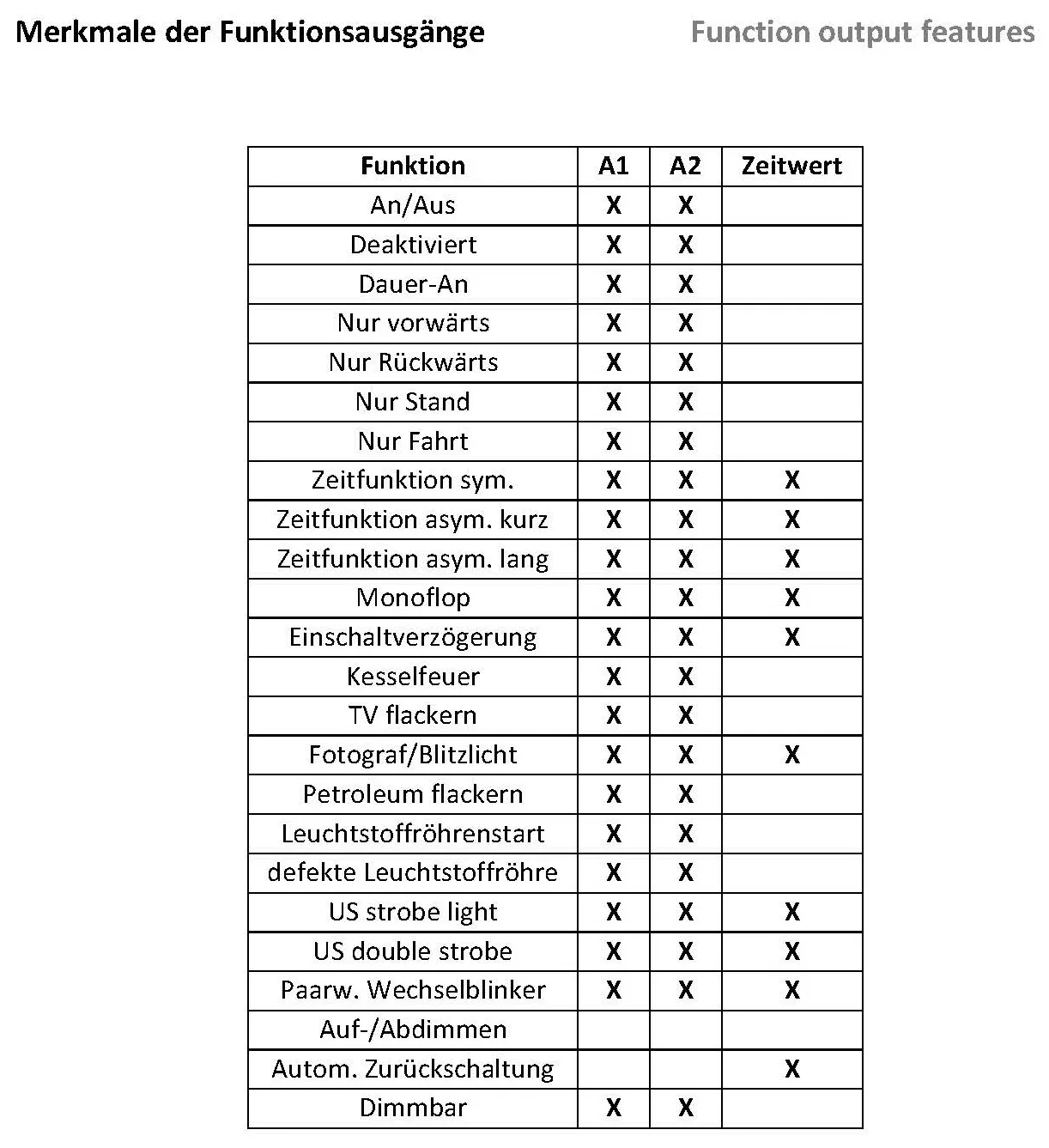

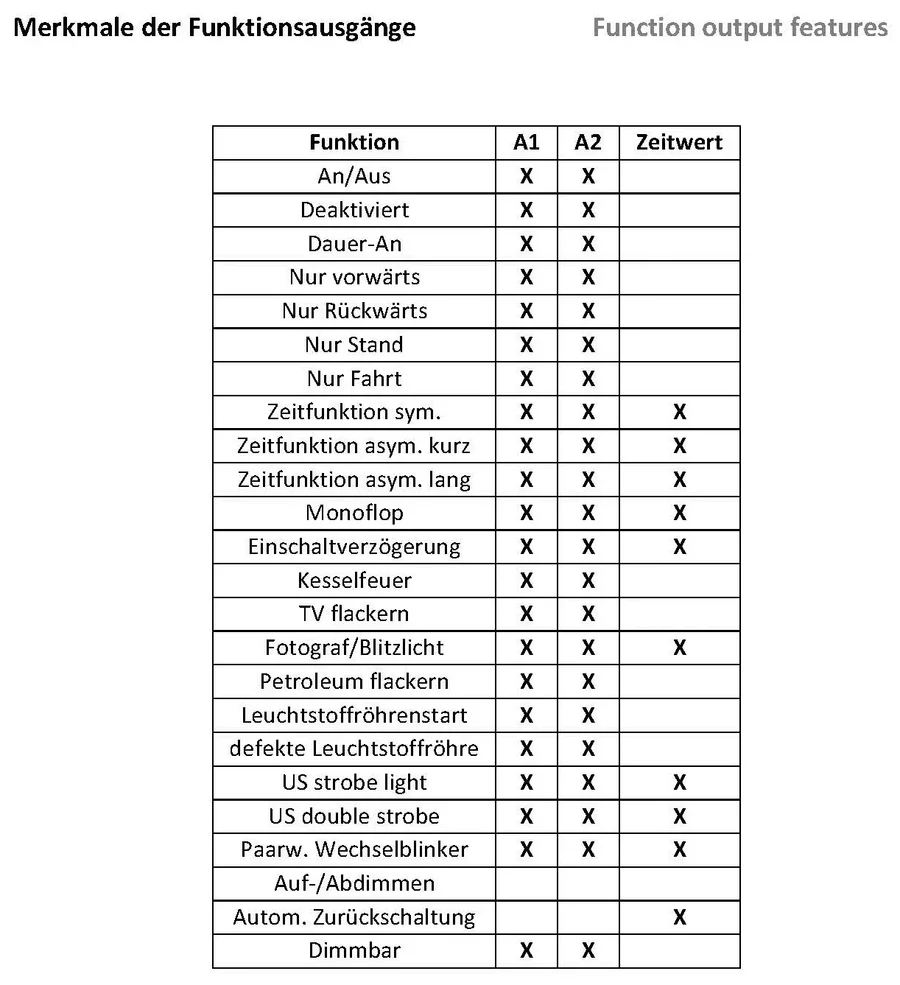

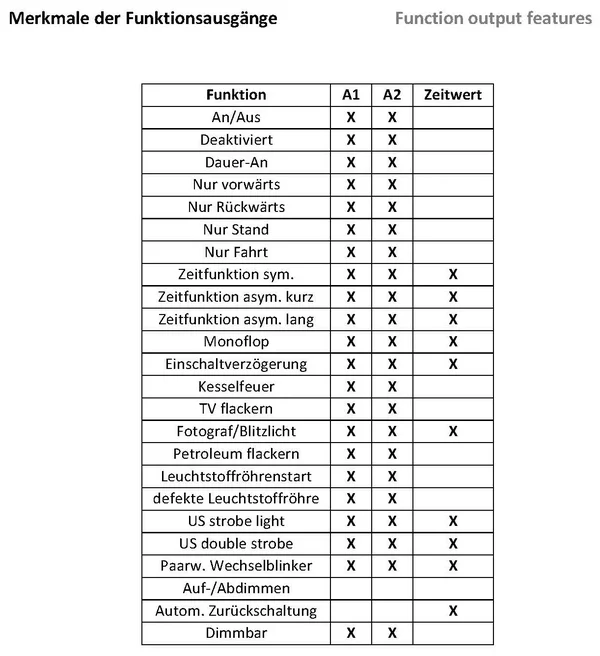

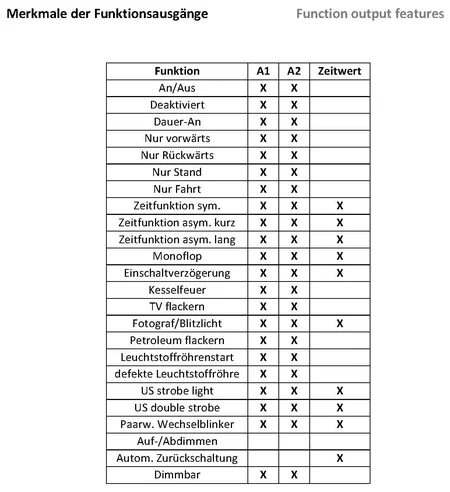

Merkmale der Funktionsausgänge




Technische Daten

Spannung: 5-27 V DC/DCC, 5-18 V AC

Stromaufnahme: 5mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: A1 0,5 A, A2 0,5 A

Maximaler Gesamtstrom: 1 A

Temperaturbereich: -20 bis 65 °C

Abmaße: L33,5 x B0,5 x H0,5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Begleitheft
Bedienungsanleitung mit CV-Werten
