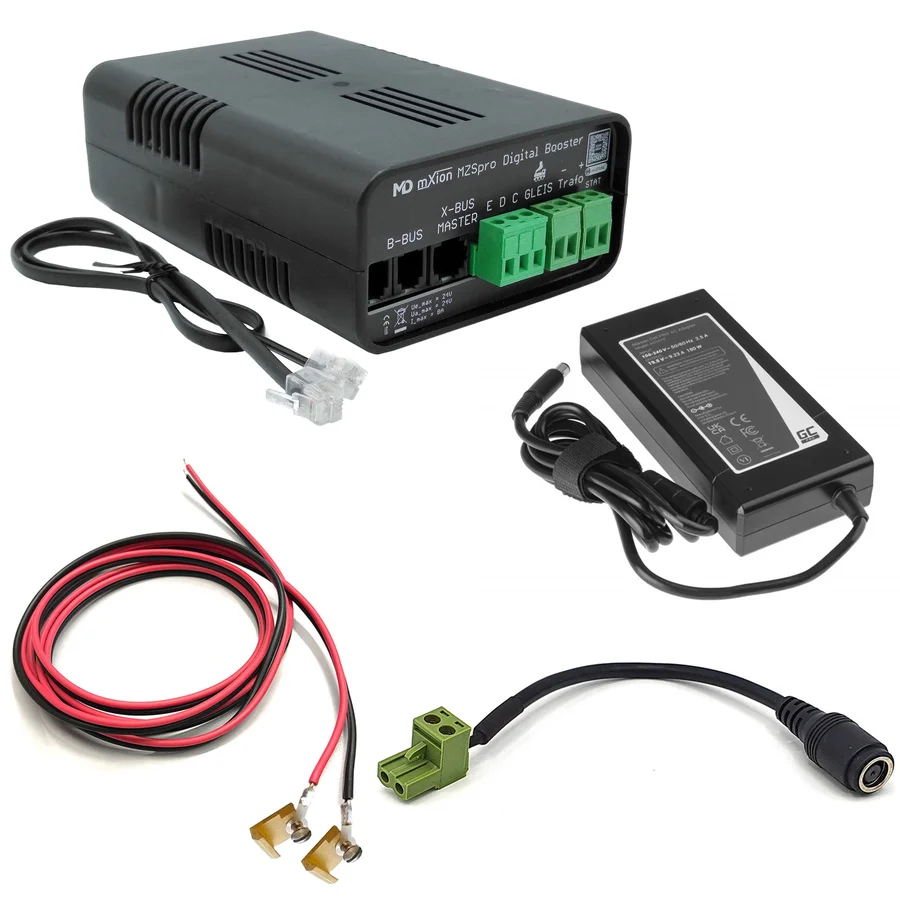

Digital-Booster 8 A mit 180 Watt Netzteil ML-Train 84006027

MZSpro Digital-Booster 8 A

Viele Spur G Zentralen haben nur eine Ausgangsspannung von 3 oder 5 Ampere. Dieses reicht nicht aus, wenn Sie eine große Anzahl von Zügen gleichzeitig fahren lassen möchten. Deshalb gibt es den MZSpro Digital-Booster. Der Power-Booster überträgt die Fahrbefehle der Zentrale in einen elektrisch getrennten Gleisabschnitt mit unabhängiger Stromversorgung. So können Sie mehrere Gleisabschnitte über eine Zentrale steuern. Jeder Boster benötig ein eigenes Netzteil.


Funktionsbeschreibung

Der MZSpro Booster von ML-Train ist ein kleiner und kompakter Booster mit einer Dauerleistung von 8 A.

Er unterstützt dabei alle Digitalformate, Systeme und Zentralen und ermöglicht den Anschluss über B-BUS (MZSpro von ML-Train, Massoth, LGB MZS, Z21, uvm.) sowie den Anschluss über XpressNet (Piko G Zentrale, Z21 multiMAUS) und den Anschluss über CDE für alle anderen Zentralen. Bei einer ECoS oder Central-Station ist wie folgt vorzugehen: C=Daten, D=Masse, E=ShDCC) oder Sie nehmen unseren CDE-Verteiler.

Die Einstellungen über die CV-Werte ermöglichen das Programmieren der Kurzschlusszeit, Kurzschlussstromstärke, Abschaltzeit, Umschaltzeit und RailCom® Austastlücke. Ebenso besitzt der Booster eine Weichenadresse (Standard 1000) mit dieser er per Schaltbefehl ein- und ausgeschaltet werden kann. Die Visualisierung erfolgt über die grüne LED. Die Programmierung ist per Auslieferung gesperrt und muss aufgehoben werden. Die Programmierung erfolgt direkt am B-Bus, CDE oder XpressNet-Eingang, wenn der Booster mit der Zentrale verbunden ist.

ACHTUNG: Der Booster ist per Auslieferung gesperrt! Sie können diesen entsperren mit CV15 = 110. Nach der Programmierung wieder sperren mit CV15 = 0!

LED-Status

langsames blinken (1 sek.) -> Stop/Halt

mittleres blinken (0,5 sek.) -> Übertemperatur

schnelles blinken (0,2 sek.) -> Kurzschluss

Funktionsumfang

DCC Zentrale für alle DCC Decoder

100 % DCC NMRA und LGB® kompatibel

Betriebsspannung 14–24 V

8 A Fahrstrom am Gleis

DCC, Märklin-Motorola, Selectrix, mfx, uvm

LGB® MZS-Unterstützung auch Pulskette

Temperaturgesteuerter Lüfter

RailCom® Austastlücke aktivierbar

Interne Temperatur und Strommessung

Einstellbare Wiedereinschaltung bei Kurzschluss

Automatisches Einschalten nach Kurzschluss

Externe Spannungsversorgung mit jedem DC Netzteil möglich und jeder Spannung bis 24 V

Nutzbar für alle Spuren mit passendem Netzteil

Stabile Schraubklemmen

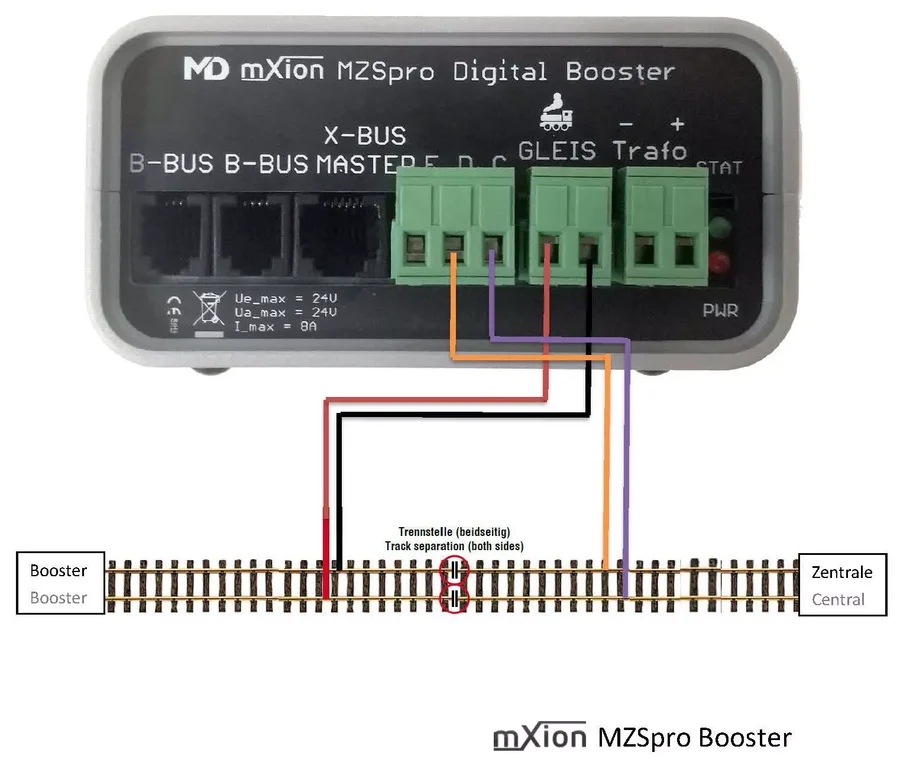

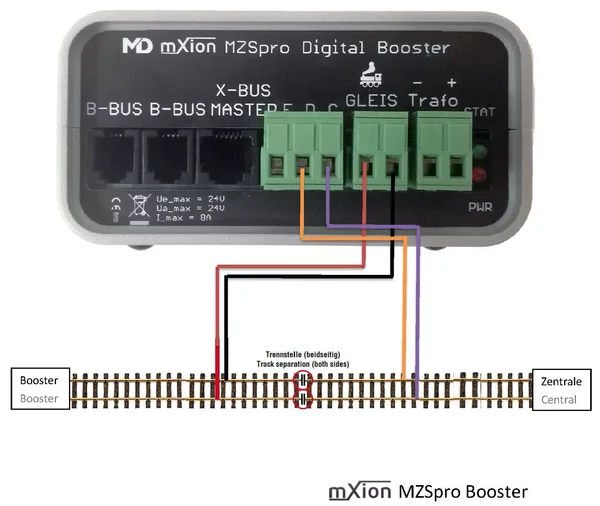

Anschluss an ECoS/CS Zentralen

Diese Zentralen können direkt mit CDE verbunden werden:

C = Daten/Data

D = Masse/GND

E = ShDCC

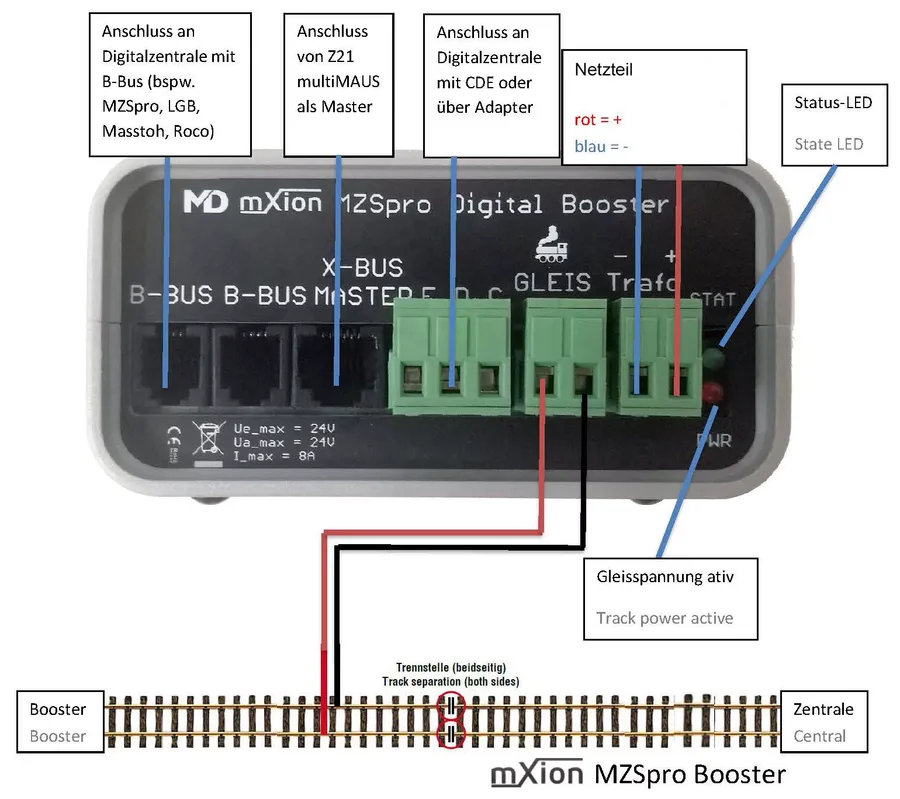

Anschlussbuchsen

Achten Sie auf einen ausreichend großen Querschnitt je nach Leistungsabgabe (empfohlen: 2,5 mm²). Achten Sie auf die Trennung, wenn Sie mehrere Booster oder ein Zentrale/Booster-Gemisch betreiben.

Der PLUSPOL liegt bei der LED-Anzeige. VERPOLUNG ZERSTÖRT DEN BOOSTER!



Nutzen Sie immer nur eine Einspeisemöglichkeit des Boosters (bspw. Signaleingang CDE ODER Signaleingang B-BUS). Wenn Ihre Zentrale keine der oben aufgeführten Schnittstellen hat, um den Booster speisen zu können, können Sie entweder unseren B-Bus/CDE/XpressNet Verteiler (Art.-Nr. 0017) nutzen, oder direkt den Fahrstrom, also den Gleisanschluss Ihrer Zentrale mit dem C & D-Eingängen verbinden.




Technische Daten

Spannung: 14-24 V DC, nur Gleichstromtrafos nutzen!

Stromaufnahme: 50 mA, abgeschaltete Stufe

Maximaler Gesamtstrom: 10 A kurzzeitig, 8 A dauerhaft

Temperaturbereich: -40 bis 60 °C

Abmaße: L9,5 x B13,5 x H4,5 cm

Schaltnetzteil 19,5 V 9,23 A für die Spur-G Stromversorgung Green Cell

Das leistungsstarke Schaltnetzteil ist sehr gut für die Stromversorgung von Spur-G-Anlagen geeignet (z. B. für die Booster und die Zentralen von ML-Train oder Massoth.

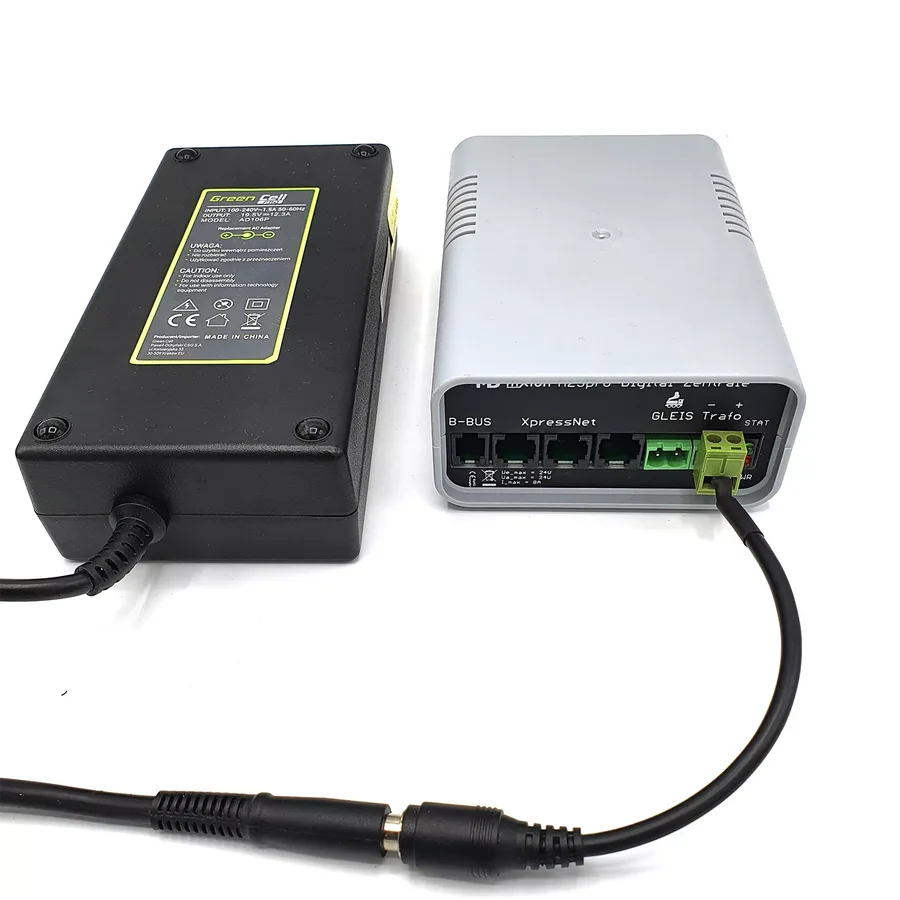

Mit einem Adapterkabel können Sie einfach das Netzteil mit der Digitalzentrale oder dem Booster verbinden

Spannung: 19,5 V DC Gleichspannung

Steckverbindung: rund mit dem Stift drin (7,4-5,0 mm)

Stromstärke: 9,23 A

Eingangsspannung: AC 230 V

Nutzleistung: 180 W

Netzkabel im Lieferumfang enthalten

Mit dem Anschlussadapter für Schaltnetzteile Voltcraft 749237 verbindet man das Netzteil mit den Spur-G-Komponenten (Fahrregler oder Zentrale. Der Adapter gehört nicht zum Lieferumfang.

Schutzklasse 2

Das Gerät darf nur im Haus (trockene Umgebung) betrieben werden.



Anschlussadapter vom Netzteil zur Zentrale

Mit diesen Anschlussadapter verbinden Sie das 180 Watt Schaltnetzteil der Firma Green Cell (84001060) mit der Zentrale oder dem Booster der Firma ML-Train.


Anschluss




Technische Daten

Anschluss A: 7,4 x 5,0 mm Buchse

Anschluss B: 2 PIN Schraubklemmenblock KF2EDGK

Farbe: Schwarz

Länge: 15 cm

Nennstrom: 13 A

Gleisanschlusskabel 1,5m mit Schraubverbinder



Der Gleisanschlussverbinder ermöglicht erstmals das einfache Anklipsen direkt am Gleisfuß – ganz ohne Änderung am Schwellenbett. Dies ist sogar im eingebauten Zustand möglich und mit allen gängigen Spur-G-Gleissystemen kompatibel.


Die folgende Firma hat den Digital-Booster für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

Die folgende Firma hat das Schaltnetzteil hergestellt:
Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)


Begleitheft Digital Booster
Bedienungsanleitung Digital Booster

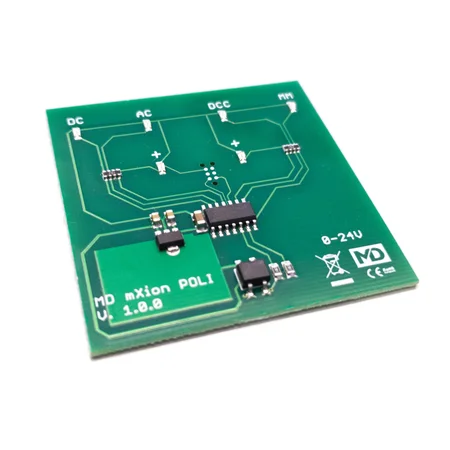

Testen Sie die Phasenlage auf dem Gleis und vermeiden Sie schädliche Kurzschlüsse.
