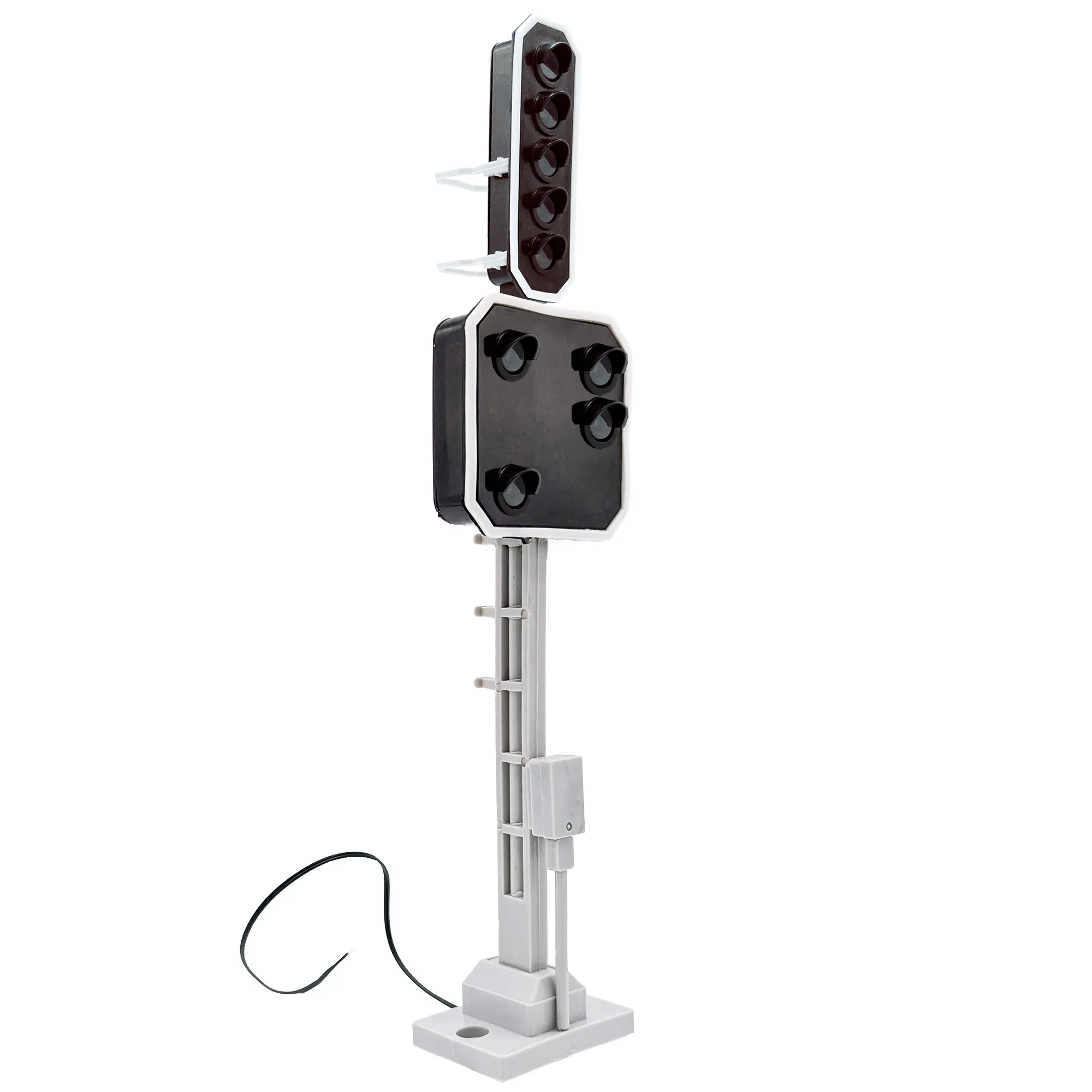

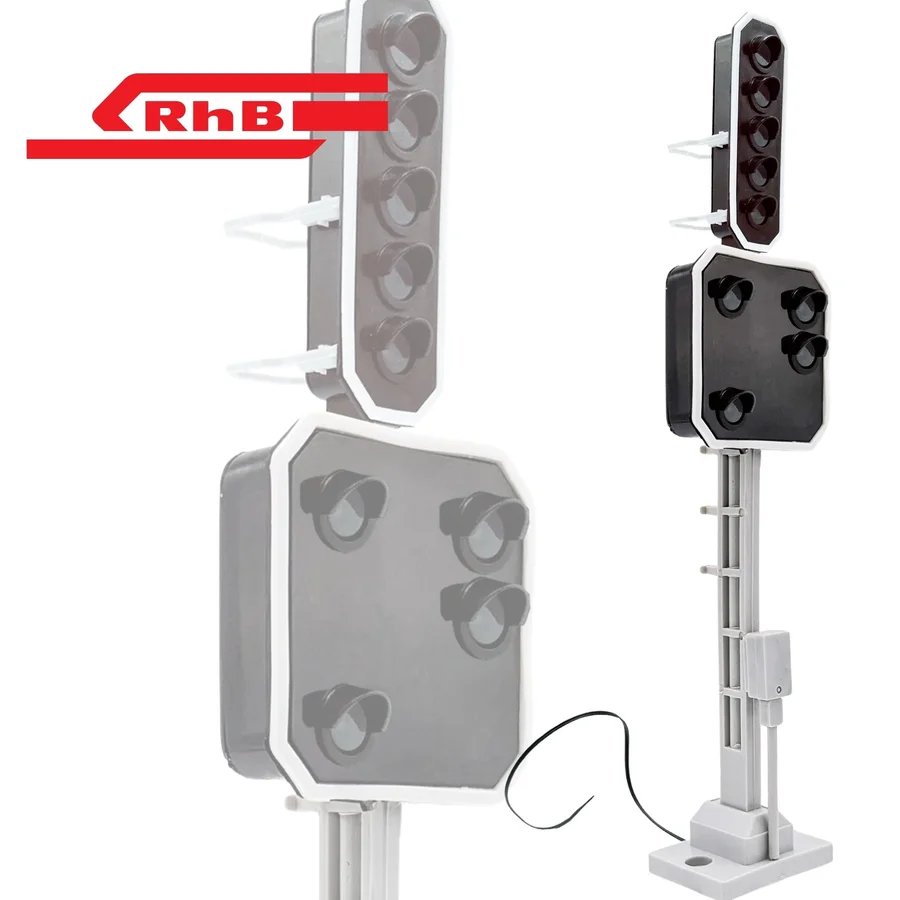

Lichtsignal Typ L 5-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814626

---

---

Lichtsignal Typ L 5-fach mit RhB Vorsignal für Spur G analog / digital mit Decoder ML-Train 83814626

Funktionsbeschreibung:
Dieses Signalmodul vereint ein RhB Typ L Hauptsignal mit einem integrierten Vorsignal und bildet die Signaltechnik der Rhätischen Bahn maßstabsgerecht für den Einsatz auf Gartenbahnanlagen ab. Das Vorsignal zeigt zuverlässig die Stellung des kommenden Hauptsignals an und sorgt so für eine erweiterte Streckenlogik. Beide Signalmodule können gemeinsam oder separat betrieben werden. Der Decoder erlaubt sowohl digitale CV-Programmierung als auch einfachen analogen Betrieb.

Funktionsumfang:

Detailgetreue Ausführung: Nachbildung der RhB-Signaltechnik mit funktionaler Kopplung von Haupt- und Vorsignal.

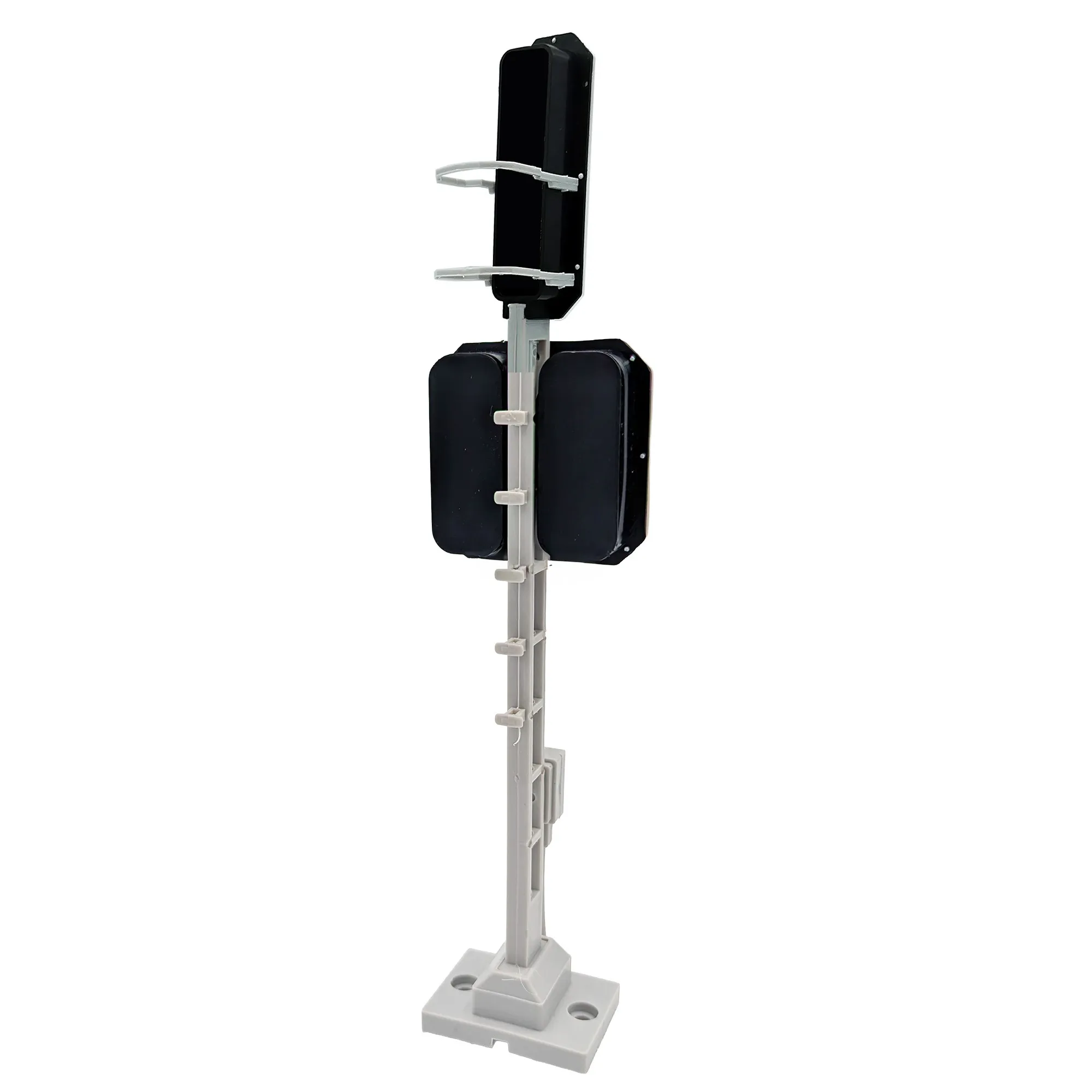

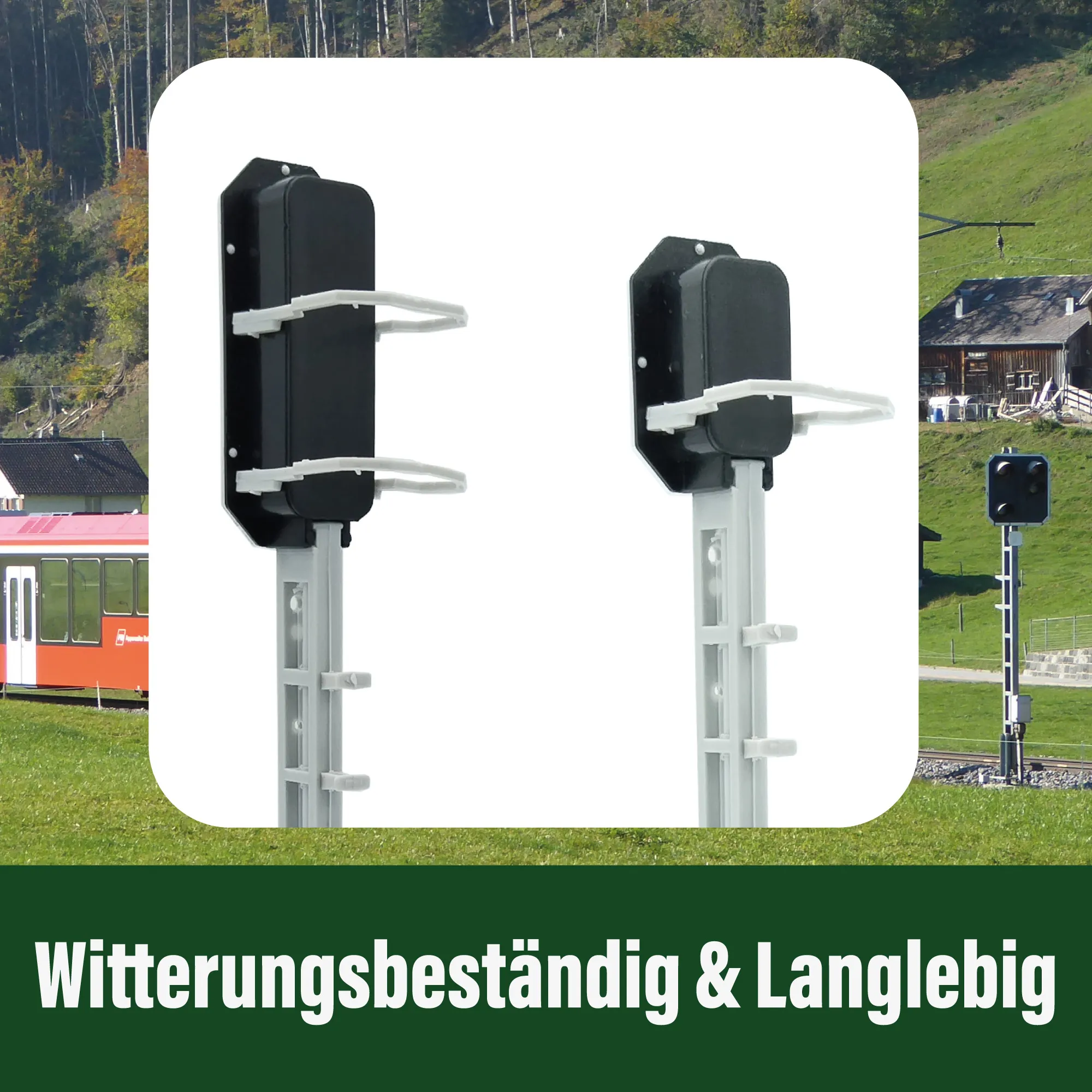

Wetterfeste Konstruktion: Gehäuse aus robustem Kunststoff kombiniert mit tragendem Metallrohr.

Modularer Aufbau: Vorsignal werkseitig integriert oder flexibel als Steckmodul einsetzbar.

Integrierter Decoder: Unterstützt NMRA-DCC mit CV-Steuerung, invertierbaren Ausgängen und Reset-Funktion.

Installation:

Montagemöglichkeiten: Signalmodule können nebeneinander oder getrennt verbaut werden – gleiche Adressen empfohlen.

Standortwahl: Idealerweise an witterungsgeschützten Stellen montieren.

Befestigung: Robuste Stahlrohrhalterung für sicheren Halt auf dem Anlagenuntergrund.

Stromanschluss: Direktanschluss über DCC-Zentrale oder klassische analoge Versorgung.

Programmierung und Betrieb:

DCC-Steuerung: Signalbilder per CV zuweisbar; das Vorsignal wird automatisch mitgeschaltet.

Analoge Nutzung: Grundfunktionen wie Rot und Grün sind ohne Programmierung abrufbar.

Synchronbetrieb: Gleiche CV-Konfiguration gewährleistet parallele Signalumschaltung.

Wartung und Pflege:

Pflegehinweise: Regelmäßige Reinigung von Signalflächen und sensiblen Komponenten empfohlen.

Funktionsprüfung: Kontrolle bei längerer Nichtverwendung oder nach starker Witterung erforderlich.

Technische Daten:

Spannung: 7–27 V DC/DCC, 5–18 V AC

Stromaufnahme: 10 mA (ohne Funktionsausgänge)

Maximaler Gesamtstrom: 0,1 A

Temperaturbereich: –40 bis 85 °C

Abmessungen: 1 × 4 × 22 cm

Hersteller dieses Produkts im Auftrag von ML-Train:
micron-dynamics, Marius Dege
(WEEE: DE69511296)

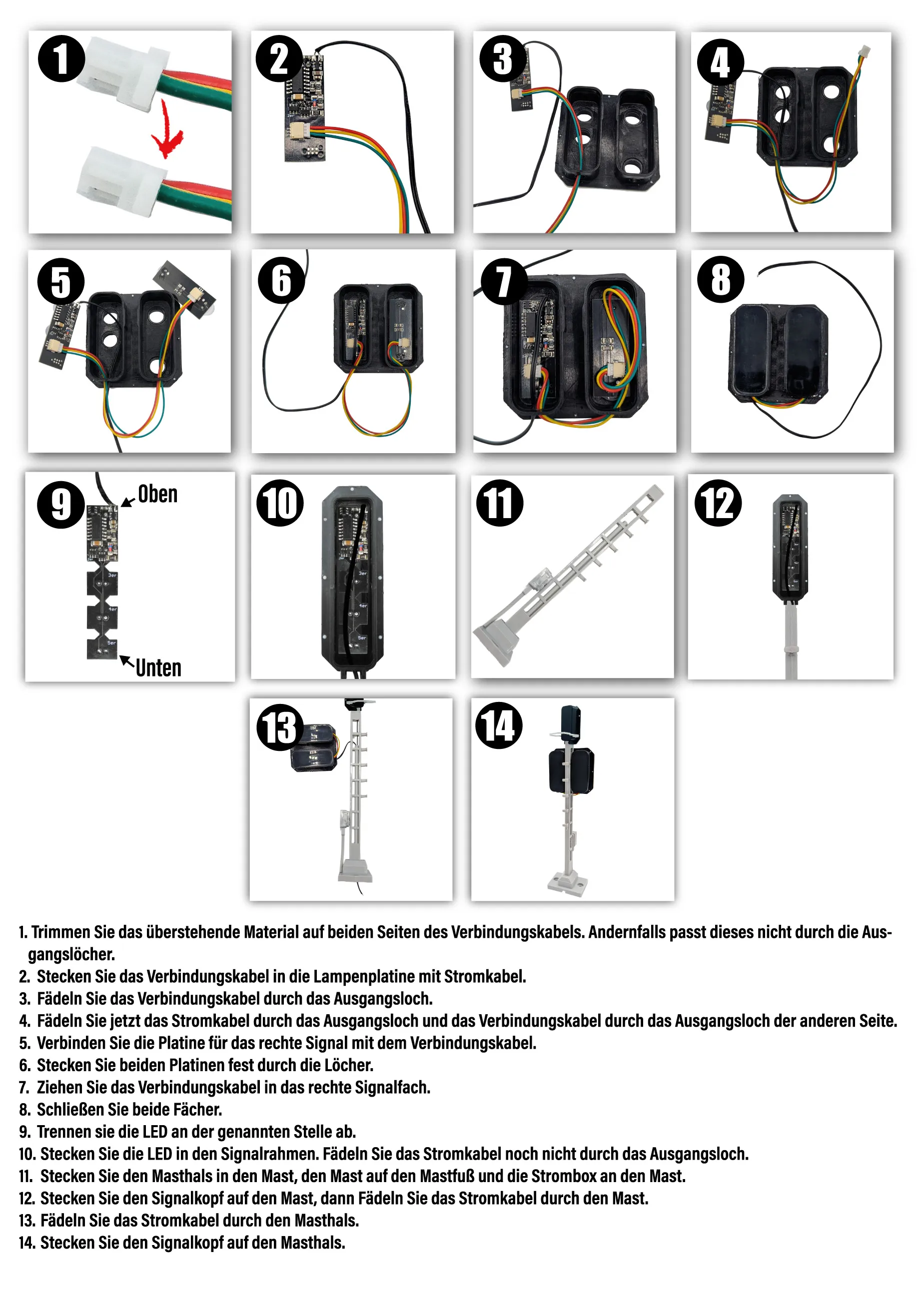

Bedienungs- und Bauanleitung
