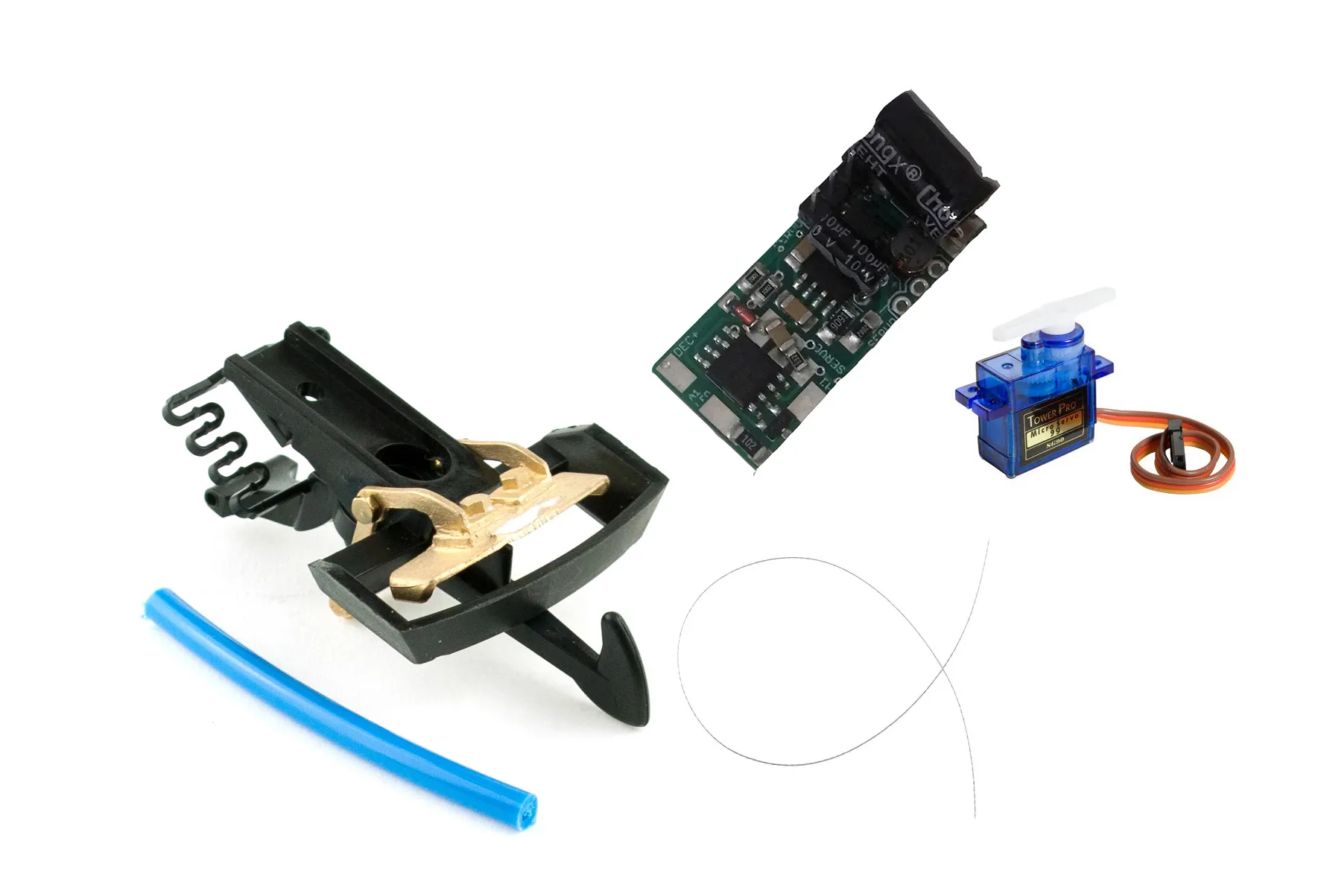

Entkuppler-Set mit Servodecoder und Motor ML-Train 84003015

1.Funktionsbeschreibung

Dieser automatische Entkuppler lässt sich ganz einfach durch die bisherigen Standardkupplungen ersetzen. Mit ihm ist es möglich, einfache und Doppelhaken zu entkuppeln. Ergänzt wird er durch einen sehr kleinen 1 Kanal Servodecoder. An ihn können 2 Servos angeschlossen werden, welche dann symmetrisch laufen (perfekt für Entkupplungen!). Vorbereitet ist eine Steckleiste zum direkten Aufstecken eines Servos. Ein separater Schaltausgang mit eigener Adresse bzw. Funktionstaste ist ebenso integriert.

Der Decoder unterstützt neben der Steuerung über Weichenadressen (Auslieferung) auch die Steuerung über Lokadressen (CV 29 = 6). Die Steuerung zwischen Endpunkten gehört dabei zum Standard.

1.1 Funktionsumfang Entkuppler

• Entkuppeln von Einfach- und Doppelhaken
• Der Kupplungshaken bleibt seitlich beweglich, womit das Entkuppeln sogar in der Kurve möglich ist
• Der Entkuppler lässt sich über den beiliegenden Servo mit Motor anwählen
• Die Kupplung kann in entkuppelter Stellung beliebig lange stehen bleiben

1.2 Funktionsumfang Servo

• 10239 Lokadressen
• F0 - F28
• 2048 Weichenadressen
• Ausgänge unabhängig adressierbar
• 1 Servoausgang
• 1 Funktionsausgang
• Herzstückpolarisation
• Startposition einstellbar
• Blinken einstellbar
• Nachwippen an den Endpunkten
• Schwingen einstellbar
• Servo-Steuerung über Drehregler/Fahrstufen möglich
• dimmbare Ausgänge
• per Lokadresse (F-Taste) schaltbar
• per Weichenadresse (Pfeiltasten, Zubehöradresse) schaltbar
• vorbildliches Schalten von Türen, Toren, Glocken uvm
• Stellgeschwindigkeit einstellbar
• Steuern, CV lesen/schreiben mit jeder DCC-Zentrale möglich

2. Wichtige Informationen zur Inbetriebnahme

Bauen bzw. platzieren Sie Ihr Gerät sorgfältig nach den Plänen dieser Bedienungsanleitung. Die Elektronik ist generell gegen Kurzschlüsse oder Überlastung gesichert, werden jedoch Kabel vertauscht oder kurzgeschlossen kann keine Sicherung wirken und das Gerät wird dadurch ggf. zerstört. Achten Sie ebenfalls beim befestigen darauf, dass kein Kurzschluss mit Metallteilen entsteht.

2.1. Einbau und Anschluss

Der Servo wird an geeigneter Stelle in der Lok angebracht. Die Angelschnur wird am unteren Querbügel oder der Öse befestigt. Dabei ist zu beachten, dass der Schnur nicht allzu viel Spiel gegeben wird und nicht über eine scharfe Kante gerieben wird)

Zum Schluss wird der Antrieb einfach mit dem Dekoder verbunden.

Der Servo eignet sich hervorragend für elektr. Entkuppler (bspw. Heyn®) oder für bewegliche Türen, Glocken (hier gibt es einen Schwingmodus) als auch andere, von Servo zu steuernde Aufgaben. Er kann auch per Lokadresse und damit per F-Taste geschaltet werden!

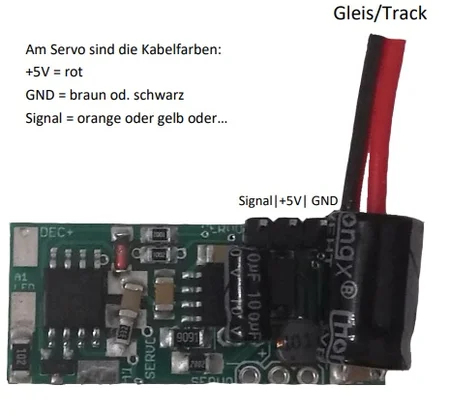

Servo beiliegend. Auf Platine aufsteckbar!



Technische Daten

• Spannung: 10-27V DC/DCC 5-18V AC
• Stromaufnahme: 5mA (ohne Funktionsausgänge)
• Maximaler Funktionsstrom:
  A1 0,1A
  Servo 0,5 A
• Maximaler Gesamtstrom: 1 A
• Temperaturbereich: -20 bis 85°C
• Abmessungen Dekoder: 15 x 33 x 2 mm
• Abmessungen Motor: 25 x 27 mm

Die folgende Firma hat den Entkuppler für Modell-Land hergestellt:
Modellbau-Werkstatt Bertram Heyn e.K., Königsallee 32, 37081 Göttingen
(WEEE: DE 69511296)

Die folgende Firma hat den Servo mit Motor für Modell-Land hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
