Zugschlussbeleuchtung bei Gartenbahn Güterwagen: Bedeutung und Technik
Die Zugschlussbeleuchtung ist ein wesentliches Detail für jeden passionierten Gartenbahn-Enthusiasten, der Wert auf einen realistischen Betrieb legt. Doch was bedeutet Zugschlussbeleuchtung bei Gartenbahn Güterwagen eigentlich genau? Es handelt sich dabei um das Signal am letzten Wagen eines Zugverbandes, das den Abschluss des Zuges markiert. In der Welt der Spur G sorgt diese Beleuchtung nicht nur für eine stimmungsvolle Atmosphäre bei Dämmerungsfahrten, sondern erfüllt auch eine wichtige funktionale Rolle in der Betriebssicherheit. Ob als klassische rote Laternen oder moderne LED-Technik – die korrekte Umsetzung am Güterwagen steigert den Modellbahn-Genuss erheblich. In diesem Ratgeber erfahren Sie, wie Sie Ihre Wagen nachrüsten, worauf Sie bei der Verkabelung achten müssen und wie Sie digitale Komponenten wie Elko-Platinen sicher installieren.
Grundlagen und Bedeutung der Schlusssignale: Was bedeutet Zugschlussbeleuchtung bei Gartenbahn-Güterwagen?
In der Welt der Spur G nimmt die Authentizität einen hohen Stellenwert ein. Wer seine Gartenbahn im Außenbetrieb bewegt, orientiert sich oft an den realen Vorbildern der Schmalspurbahnen. Ein zentraler Aspekt für einen vorbildgerechten Betrieb ist die korrekte Kennzeichnung des Zugschlusses. Doch was bedeutet Zugschlussbeleuchtung bei Gartenbahn-Güterwagen eigentlich im technischen und betrieblichen Kontext? Es handelt sich hierbei nicht nur um ein dekoratives Element, sondern um ein sicherheitsrelevantes Signal, das im Vorbildwesen die Vollständigkeit eines Zugverbandes bestätigt.
Die historische Entwicklung vom Schlusssignalhalter zur LED-Technik
Historisch betrachtet wurde der Abschluss eines Zuges durch physische Signale markiert. Bei Güterwagen der Schmalspurbahnen kamen hierfür meist aufsteckbare Oberwagenlaternen oder einfache Signalscheiben (Schlussscheiben) zum Einsatz. Diese signalisierten dem Stellwerkspersonal oder dem Fahrdienstleiter, dass kein Wagen auf der Strecke verloren gegangen war – eine essenzielle Information vor der Einführung moderner Gleisfreimeldeanlagen.
Für den Gartenbahner bedeutet die Integration einer Zugschlussbeleuchtung (beim Vorbild als Signal Zg 2 bezeichnet) den Übergang von einem einfachen Rollmodell hin zu einem technisch anspruchsvollen Fahrzeug. Während früher oft einfache Glühlampen verwendet wurden, die eine hohe Wärmeentwicklung aufwiesen und die Gehäuse der Bausatz-Wagen thermisch belasten konnten, setzen wir bei ML-Train konsequent auf langlebige und energieeffiziente LED-Technik. Diese bietet im Gartenbetrieb den Vorteil, dass sie auch bei direkter Sonneneinstrahlung gut sichtbar bleibt und eine deutlich höhere Lebensdauer aufweist.
Das Signal Zg 2: Technische Umsetzung im Maßstab 1:22,5
Das heutige Schlusssignal Zg 2 besteht in der Regel aus zwei roten Lichtern oder zwei rot-weißen Scheiben. Bei der technischen Realisierung in der Spur G differenzieren wir zwischen der statischen Beleuchtung für den Analogbetrieb und der schaltbaren Variante für den Digitalbetrieb (DCC). Eine hochwertige Zugschlussbeleuchtung zeichnet sich dadurch aus, dass sie nicht nur leuchtet, sondern die spezifische Charakteristik der alten Laternen widerspiegelt.
Ein entscheidender Faktor für die Betriebssicherheit in der Außenanlage ist die Stromabnahme. Da Schienen im Gartenbetrieb durch Witterungseinflüsse wie Oxidation oder Verschmutzung beeinträchtigt werden können, ist eine flackerfreie Stromversorgung der Zugschlussbeleuchtung unerlässlich. Hier kommen unsere technischen Eigenentwicklungen ins Spiel: Durch den Einsatz von kugelgelagerten Radsätzen mit integrierter Stromabnahme in Kombination mit Pufferkondensatoren (Speicherkondensatoren) bleibt das Signal auch bei kurzen Kontaktunterbrechungen stabil. Dies erhöht nicht nur den optischen Wert, sondern unterstreicht den professionellen Anspruch Ihrer Anlage.
Die Rolle der Elektronik: Von der Stromaufnahme zum Sounddecoder
Warum ist die Wahl der richtigen Elektronik so wichtig? Ein Güterwagen mit Zugschlussbeleuchtung ist technisch gesehen ein aktiver Teilnehmer im Digitalsystem. Wenn Sie Ihre Gartenbahn digital steuern, bietet es sich an, die Beleuchtung über einen Funktionsdecoder oder, für ein noch intensiveres Erlebnis, über einen Sounddecoder anzusteuern. Dies ermöglicht es Ihnen, das Schlusssignal separat ein- und auszuschalten, was besonders beim Rangieren oder beim Abstellen von Wagen in einem Stumpfgleis dem Vorbild entspricht.
Unsere Drive-M Elektronikserie wurde speziell entwickelt, um diese technischen Lücken zu schließen. Ein Sounddecoder in einem Güterwagen kann neben der Lichtsteuerung auch betriebstypische Geräusche wie das Quietschen der Bremsen oder das Entlüften der Bremsleitung wiedergeben. So wird aus einem einfachen Bausatz-Wagen ein technisches Highlight, das die Faszination Technik auf Ihrer Anlage greifbar macht.
Witterungsbeständigkeit und Materialwahl im Außenbereich
Ein oft unterschätzter Aspekt bei der Nachrüstung von Zugschlussbeleuchtungen ist die Witterungsbeständigkeit. Im Gegensatz zu Innenanlagen sind Gartenbahnen Feuchtigkeit, UV-Strahlung und Temperaturschwankungen ausgesetzt. Wir bei ML-Train achten bei unseren Komponenten auf Materialien, die diesen Belastungen standhalten. Vernickelte Gleissysteme sorgen für die nötige Leitfähigkeit, während die Gehäuse unserer Beleuchtungsmodule so konstruiert sind, dass Korrosion an den Kontaktstellen vermieden wird.
Für Einsteiger (Mixed Beginners) mag die Installation einer solchen Technik zunächst komplex erscheinen. Deshalb unterstützen wir Sie mit umfangreichen Video-Tutorials, in denen Schritt für Schritt erklärt wird, wie Kabel verlegt, Lötarbeiten durchgeführt und die CV-Werte im DCC-System konfiguriert werden. Unser Ziel ist es, dass Sie stolz auf das Eigenbau-Ergebnis Ihrer modifizierten Wagen sein können.
Zusammenfassung der Vorteile einer professionellen Zugschlussbeleuchtung
- Vorbildtreue: Korrekte Darstellung des Signals Zg 2 für einen authentischen Zugbetrieb.
- Betriebssicherheit: Durch Pufferung und kugelgelagerte Radsätze bleibt das Signal auch auf verschmutzten Gleisen flackerfrei.
- Werterhalt: Hochwertige Komponenten "Made in Germany" sichern die Langlebigkeit Ihrer Fahrzeuge im Gartenbetrieb.
- Flexibilität: Schaltbare Funktionen im Digitalbetrieb ermöglichen realistische Rangierszenarien.
Die Zugschlussbeleuchtung ist somit weit mehr als nur ein rotes Licht am Ende des Zuges. Sie ist das Resultat einer durchdachten Planung und der Auswahl hochwertiger Komponenten. Ob Sie einen historischen Güterzug nachbilden oder einen modernen Bauzug ausrüsten möchten – die technische Perfektion im Detail sorgt für die nötige Entspannung und Freude an Ihrem Hobby.
Wenn Sie mehr über die Installation und die Auswahl der passenden Sounddecoder oder Stromabnehmer erfahren möchten, empfehlen wir Ihnen unsere detaillierten Technik-Tutorials auf unserem YouTube-Kanal. Dort zeigen wir Ihnen praxisnah, wie Sie Ihre Spur-G-Fahrzeuge auf das nächste Level heben.
Erfahren Sie mehr über die Installation von Elektronikkomponenten in unseren ausführlichen Video-Anleitungen.
Jetzt Video-Tutorials auf YouTube ansehen
Passende Produkte entdecken
Mess- und Reinigungs-Güterwagen braun für Spur G als Bausatz
Ihren Lieblingsartikel!
2x Bürste Ersatzteil für Mess- und Reinigungs-Güterwagen
Motor Ersatzteil für Mess- und Reinigungs-Güterwagen

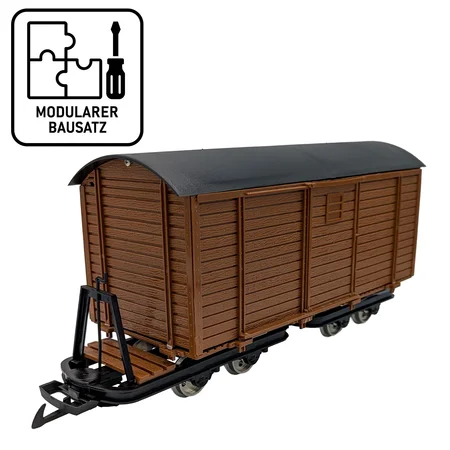

Feldbahn-Güterwagen gedeckt in braun als Bausatz Spur G
Hochbordwagen grün inkl. Türen mit...
Hochbordwagen braun inkl. Türen mit...
Installation und technische Herausforderungen
Die Installation einer zuverlässigen Zugschlussbeleuchtung stellt Gartenbahner oft vor technische Hürden. Im Außenbereich beeinflussen Verschmutzungen auf den Schienen die Stromaufnahme massiv. Kurze Unterbrechungen führen bei herkömmlichen LED-Systemen zu einem störenden Flackern. Dies mindert nicht nur die optische Qualität, sondern belastet auch die elektronischen Bauteile der Lichtleiste Digital Spur G.
Um einen stabilen Betrieb zu gewährleisten, ist die Wahl der richtigen Komponenten entscheidend. Hochwertige LED Leuchtmittel benötigen eine konstante Spannung für ein sauberes Signalbild. Besonders bei langsamen Rangierfahrten über Weichenstraßen treten häufig Kontaktprobleme auf. Hier hilft eine durchdachte Verkabelung und die Integration von Pufferspeichern.
Die mechanische Montage erfordert Präzision am Fahrwerk. Robuste Lok- und Wagenteile bilden die Basis für eine dauerhafte Stromabnahme. Achsschleifer oder kugelgelagerte Radsätze übertragen die Spannung vom Gleis ins Innere des Wagens. Nur eine saubere mechanische Basis verhindert spätere Ausfälle in der komplexen Elektronik.
Anschluss der Elko-Platine zur Pufferung
Der Einsatz von Elektrolytkondensatoren ist die effektivste Methode gegen Lichtaussetzer. Eine Elko-Platine speichert Energie und gibt diese bei kurzen Kontaktverlusten sofort wieder ab. Beim Elko-Platine anschließen ist die Polarität der wichtigste Faktor. Ein falsch gepolter Kondensator kann platzen und die umliegende Elektronik dauerhaft beschädigen.
Suchen Sie auf Ihrer Lichtleiste zunächst die markierten Lötpunkte für den externen Speicher. Meist sind diese mit V+ und GND oder einem Kondensator-Symbol gekennzeichnet. Verwenden Sie für die Verbindung flexible Kabel, Stecker und Buchsen mit ausreichendem Querschnitt. Dies erleichtert spätere Wartungsarbeiten, falls Sie das Gehäuse vom Fahrgestell trennen müssen.
Moderne Platinen verfügen oft über eine integrierte Ladeschaltung. Diese begrenzt den Einschaltstrom beim Aufgleisen der Wagen. Ohne diese Begrenzung könnten Digitalsysteme den hohen Ladestrom als Kurzschluss interpretieren. Die Schutzschaltung sorgt dafür, dass die Zentrale stabil bleibt und die Pufferung dennoch ihre volle Wirkung entfaltet.
Platzieren Sie die Platine sicher im Innenraum des Güterwagens. Nutzen Sie doppelseitiges Klebeband oder Schraubverbindungen, um Vibrationen während der Fahrt abzufangen. Achten Sie darauf, dass keine blanken Kontakte das Metallchassis berühren. Ein Kurzschluss im Inneren zerstört oft nicht nur die Beleuchtung, sondern gefährdet das gesamte digitale Schienensignal.
Fehlersuche bei LED-Lichtleisten
Ein häufiges Phänomen in der Gartenbahn-Praxis ist das unerwartete Glimmen der Beleuchtung. Die Lichtleiste Digital Spur G leuchtet nach dem Einschalten kurz hell auf und verliert dann massiv an Leuchtkraft. Oft liegt die Ursache in einer fehlerhaften Konfiguration der Ausgänge am Funktionsdecoder. Die Pulsweitenmodulation (PWM) steuert die Helligkeit über schnelle Schaltzyklen.
Prüfen Sie zunächst die CV-Werte für die Dimmfunktion Ihrer Funktionsdekoder und Servodecoder. Ein zu niedrig eingestellter Wert reduziert die effektive Spannung an den LEDs zu stark. In vielen Fällen ist werkseitig ein Energiesparmodus aktiv, der für den Außenbetrieb nicht hell genug ist. Erhöhen Sie den entsprechenden CV-Wert schrittweise, bis die gewünschte Intensität erreicht ist.
Ein weiterer Fehlerherd sind Kriechströme durch Feuchtigkeit. Im Gartenbetrieb setzt sich oft ein feiner Film aus Staub und Wasser auf den Platinen ab. Dies kann zu Fehlsteuerungen des Prozessors auf der Lichtleiste führen. Reinigen Sie die Kontakte regelmäßig mit Isopropanol und schützen Sie die Elektronik gegebenenfalls mit Schutzlack.
Sollten die LEDs gar nicht reagieren, kontrollieren Sie die SUSI-Schnittstelle oder die direkte Gleisverbindung. Kabelbrüche an den Übergängen vom Drehgestell zum Wagenkasten sind klassische Verschleißerscheinungen. Tauschen Sie starre Leitungen gegen hochflexible Litzen aus, um die Beweglichkeit der Achsen nicht einzuschränken. Nur eine mechanisch spannungsfreie Verlegung garantiert langfristige Freude am beleuchteten Zugschluss.
Weitere Empfehlungen
Drehschemelwagen Set schwarz als Spur-G Bausatz
Träger-Flachwagen mit Doppel-Torflore als Bausatz Spur G
4x Metall-Scheibenradsatz 31 mm Spur-G
Lokliege für Reparaturen Länge 55 cm
2x Drehgestell P15 mit Kupplung Spur-G
XXL Lokliege 90 cm für Reparaturen
Optimierung für den Gartenbahnbetrieb
Ein reibungsloser Betrieb auf der Außenanlage stellt hohe Anforderungen an die Technik. Feuchtigkeit, Staub und Temperaturschwankungen setzen den mechanischen Komponenten zu. Besonders die Lichtsignale am Zugschluss reagieren empfindlich auf Kontaktprobleme. Eine flackerfreie Optik erfordert daher eine sorgfältige Vorbereitung der Hardware.
Die Basis für eine zuverlässige Funktion bildet die Stromabnahme direkt am Gleis. Bei der Spur G nutzen wir massive Profile, die jedoch im Garten schnell oxidieren. Hier trennt sich die Spreu vom Weizen. Nur eine saubere mechanische Verbindung garantiert, dass Digitalsignale korrekt am Decoder ankommen. Wer hier spart, kämpft später mit Aussetzern bei der Beleuchtung.
Hochwertige Komponenten sind für den Dauereinsatz unverzichtbar. ML-Train setzt auf Eigenentwicklungen, die genau diese Schwachstellen adressieren. Wir optimieren unsere Systeme für maximale Leitfähigkeit. Dies betrifft nicht nur die Gleise, sondern jeden einzelnen Radsatz am Wagen. Ein stabiler Stromfluss ist die Voraussetzung für realistische Lichteffekte.
Wartung der Stromabnehmer am Güterwagen
Die Stromabnahme am Güterwagen erfolgt meist über Schleifkontakte oder kugelgelagerte Radsätze. Metallradsätze sind im Außenbereich Pflicht, da sie den Schmutz weniger stark aufnehmen als Kunststoffvarianten. Dennoch bildet sich mit der Zeit ein feiner Belag aus Abrieb und organischen Rückständen. Diese Schicht isoliert und unterbricht die Versorgung der Elektronik.
Reinigen Sie die Laufflächen regelmäßig mit einem weichen Tuch und geeigneten Reinigungsmitteln. Vermeiden Sie scharfe Lösungsmittel, welche die Oberflächenbeschichtung angreifen könnten. Kontrollieren Sie zudem die Anpresskraft der Schleifkontakte. Zu hoher Druck bremst den Wagen unnötig aus, während zu geringer Druck zu Funkenschlag führt. Dieser Funkenschlag sorgt für zusätzlichen Abbrand an den Kontaktstellen.
Für eine dauerhafte Lösung empfiehlt sich der Einsatz von kugelgelagerten Achsen mit integrierter Stromabnahme. Diese reduzieren den Rollwiderstand und bieten eine konstante Verbindung. In unserem Sortiment finden Sie passende Lok- und Wagenteile für diesen Umbau. Solche Upgrades erhöhen die Betriebssicherheit Ihrer Züge massiv.
Achten Sie bei der Wartung auch auf die Verkabelung im Inneren des Gehäuses. Lose Kabelenden oder korrodierte Lötstellen verursachen oft schwer auffindbare Fehler. Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um wetterfeste Verbindungen herzustellen. Eine saubere Verlegung verhindert Kurzschlüsse durch Vibrationen während der Fahrt. Ein gut gewarteter Wagen benötigt kaum Aufmerksamkeit während der aktiven Saison.
Nachrüstung von Bausätzen mit Licht
Ein einfacher Güterwagen Bausatz Spur G lässt sich mit wenigen Handgriffen in ein technisches Highlight verwandeln. Besonders am Ende eines langen Güterzuges wirkt ein beleuchtetes Schlusssignal professionell und vorbildgerecht. Viele Gartenbahner scheuen den Aufwand, doch die Installation ist dank modularer Technik logisch aufgebaut. Sie benötigen lediglich eine Spannungsquelle, einen Decoder und die passenden Leuchtmittel.
Möchten Sie eine Gartenbahn Beleuchtung nachrüsten, sollten Sie zunächst den Platzbedarf im Wagen prüfen. Bei einem Hochbordwagen bietet sich die Montage unter dem Wagenboden oder in einer dezenten Box im Laderaum an. Gedeckte Güterwagen bieten bauartbedingt mehr Schutz für die Elektronik. Hier können Sie die Kabel unsichtbar im Innenraum verlegen und direkt zu den Zugschlusslaternen führen.
Für die Steuerung der Lichtfunktionen ist ein Funktionsdecoder die ideale Wahl. Dieser ermöglicht es, das Schlusssignal separat von der Lokomotive zu schalten. Über Funktionsdekoder und Servodecoder steuern Sie nicht nur LEDs, sondern bei Bedarf auch Entkuppler oder Soundmodule. Die Programmierung erfolgt über die Zentrale, sodass der Wagen als eigenständige Adresse im System fungiert.
Bei der Auswahl der Lichtquelle sind LEDs die erste Wahl für den Gartenbetrieb. Sie verbrauchen wenig Strom und entwickeln kaum Wärme, was das Gehäuse schont. Wir führen verschiedene LED Leuchtmittel, die speziell für die Spannungsbereiche der Spur G ausgelegt sind. Ob warmweiß für historische Züge oder kräftiges Rot für moderne Schlusssignale – die Optik muss zum Modell passen.
Besonders interessant ist die Nachrüstung bei Spezialwagen wie Reinigungsfahrzeugen. Diese sind oft lange im Einsatz und profitieren von einer optischen Rückmeldung über ihren Betriebszustand. Ein blinkendes Schlusssignal signalisiert hier nicht nur das Ende des Zuges, sondern dient auch der Sicherheit auf unübersichtlichen Gartenstrecken. So kombinieren Sie technische Spielerei mit praktischem Nutzen für Ihre Anlage.
Der Zusammenbau eines Bausatzes bietet zudem die Chance, die Gewichtsverteilung zu optimieren. Ein etwas schwererer Wagen liegt satter im Gleis und verbessert die Stromabnahme zusätzlich. Nutzen Sie die Montagezeit, um alle Komponenten fest zu fixieren. Ein klappernder Decoder oder lose Kabel stören das Fahrgeräusch und mindern den hochwertigen Eindruck Ihres Zuges. Mit Geduld und dem richtigen Werkzeug erzielen Sie Ergebnisse, die dem Werksstandard weit überlegen sind.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu was bedeutet Zugschlussbeleuchtung bei Gartenbahn Güterwagen
Ich habe ein Lok-Decoder-Modul in einen vordigitalisierten Tender eingebaut. Bei der Probefahrt ruckelt der Tender und das Licht flackert. Benötige ich ein zusätzliches Modul?
Das Ruckeln und Flackern deutet meist auf eine instabile Stromaufnahme oder Kontaktprobleme zwischen Rad und Schiene hin. Ein zusätzliches Puffermodul (Elko-Platine) kann diese kurzen Unterbrechungen überbrücken und für einen seidenweichen Lauf sowie konstantes Licht sorgen. Prüfen Sie zudem, ob alle Schleifkontakte sauber anliegen und die Gleise im Außenbereich frei von Oxidation sind. Eine Pufferung schont zudem den Decoder vor Spannungsspitzen und verbessert das Anfahrverhalten in langsamen Fahrstufen erheblich.
Worauf ist beim Anschluss der Elko-Platine zu achten?
Beim Anschluss müssen Sie zwingend auf die korrekte Polarität von Plus- und Minuspol achten, da Kondensatoren bei Verpolung zerstört werden. Nutzen Sie zudem Platinen mit integriertem Ladewiderstand, um eine Überlastung der Digitalzentrale beim Einschalten zu vermeiden. Die Lötstellen sollten sauber ausgeführt und mit Schrumpfschlauch isoliert werden, um Kurzschlüsse im Wageninneren zu verhindern. Eine feste mechanische Fixierung der Platine verhindert zudem Klappergeräusche und Kabelbrüche während des Fahrbetriebs.
Warum dimmen die LEDs meiner Lichtleiste nach dem Einschaltflackern extrem stark ab?
Dieses Verhalten deutet meist auf eine falsche Konfiguration der Dimm-Funktion im verwendeten Funktionsdecoder hin. Viele Decoder regeln die Spannung über eine Pulsweitenmodulation (PWM) herunter, was bei falscher CV-Einstellung zu einem extremen Helligkeitsverlust führt. Prüfen Sie die Dokumentation Ihres Decoders und korrigieren Sie den entsprechenden CV-Wert für die Helligkeit nach oben. In seltenen Fällen kann auch eine überlastete Pufferkapazität die Spannung kurzzeitig einbrechen lassen, wenn der Ladestrom nicht korrekt begrenzt wird.
