Kupplung für Spur G Güterwagen umbauen: Schritt-für-Schritt-Anleitung
Der Umbau einer Kupplung bei Spur G Güterwagen ist eine wesentliche Maßnahme für jeden Gartenbahn-Enthusiasten, der Wert auf Zuverlässigkeit und Funktionalität legt. Ob Sie einen Bausatz neu bestücken oder bestehende Wagen auf ein anderes System umrüsten möchten – die richtige Montage entscheidet über den reibungslosen Betrieb auf der Schiene. In dieser Anleitung erfahren Sie, wie Sie klassische Bügelkupplungen montieren, welche Besonderheiten bei der Integration von elektrischen Entkupplern direkt am Drehgestellrahmen zu beachten sind und wie Sie ohne Löten eine stabile elektrische Verbindung zwischen Ihren Wagen herstellen. Wir führen Sie durch die verschiedenen Komponenten wie Haken, Feder und Pin, damit Ihre Güterzüge auch bei langen Fahrten sicher gekoppelt bleiben und die Spurweite von 45mm optimal genutzt wird.
Grundlagen und Vorbereitung beim Kupplungsumbau
Ein reibungsloser Fahrbetrieb auf der Gartenbahn steht und fällt mit der Qualität der Verbindungen zwischen den Fahrzeugen. Besonders im Außenanlage/Gartenbetrieb stellen Unebenheiten im Gleisbett oder enge Radien hohe Anforderungen an die Mechanik. Die klassische Haken-Bügel-Kupplung hat sich hier über Jahrzehnte als Standard etabliert. Sie bietet die nötige Flexibilität, um Höhenunterschiede auszugleichen und dennoch eine sichere Kraftübertragung zu gewährleisten.
Bevor Sie mit der Montage beginnen, sollten Sie den Zustand der vorhandenen Aufnahmen prüfen. Jedes Drehgestell muss frei von Rückständen aus der Fertigung sein. Oft entscheiden Bruchteile von Millimetern darüber, ob der Haken später sauber in den Bügel einrastet oder hängen bleibt. Eine gewissenhafte Vorbereitung erspart Ihnen zeitintensive Nachbesserungen im laufenden Betrieb. Sie sichern damit die Langlebigkeit Ihrer wertvollen Fahrzeugsammlung.
Die Arbeit an der Kupplung ist zudem der ideale Zeitpunkt, um über weitere Upgrades am Fahrzeug nachzudenken. Wenn der Wagen ohnehin auf dem Werktisch liegt, lassen sich andere Komponenten leicht integrieren. Passende Lok- und Wagenteile sorgen für ein stimmiges Gesamtbild und erhöhen den Detailgrad. Wer seine Flotte technisch aufrüsten möchte, findet bei uns zudem hochwertige Modulare Güterwagen, die speziell auf die Anforderungen anspruchsvoller Modellbahner zugeschnitten sind.
Komponenten der Standard-Bügelkupplung
Die Gartenbahn Kupplung besteht aus einem präzise abgestimmten System von Einzelteilen. Das Herzstück bildet der Kupplungshaken, der die Zugkraft übernimmt. Er wird in die Führung am Drehgestellrahmen eingesetzt und muss dort leichtgängig beweglich sein. Ein hängender Haken führt unweigerlich zu ungewollten Entkupplungen während der Fahrt. Achten Sie bei der Montage darauf, dass keine Gratbildung die Mechanik behindert.
Der Bügel umschließt den Haken des gegenüberliegenden Wagens. Er sorgt dafür, dass die Verbindung auch bei Druckbelastungen, etwa beim Bremsen oder Rangieren, stabil bleibt. Fixiert wird diese Einheit durch einen speziellen Stift, den sogenannten Kupplungspin. Dieser übernimmt die Funktion eines Gelenks. Er muss fest sitzen, darf aber die Schwenkbewegung des Hakens nicht blockieren. Eine korrekte Positionierung ist für das symmetrische Kuppelverhalten entscheidend.
Ein oft unterschätztes Bauteil ist die Kupplungsfeder. Diese kleine Spiralfeder drückt den Haken in seine Ruheposition. Ohne ausreichende Federspannung verliert die Kupplung ihre Zentrierung. Das Resultat sind Probleme beim automatischen Ankuppeln in Kurven. Prüfen Sie daher regelmäßig, ob die Feder noch ihre volle Spannkraft besitzt. Bei einem Bausatz Güterwagen liegen diese Kleinteile meist in exakter Stückzahl bei, weshalb beim Zusammenbau Vorsicht geboten ist.
Sollten Sie elektronische Erweiterungen planen, ist der Raum um das Drehgestell oft auch der Verlegeort für Leitungen. Hochwertige Kabel, Stecker und Buchsen ermöglichen hier saubere Übergänge zwischen den Waggons. Dies ist besonders relevant, wenn Sie eine durchgehende Stromversorgung oder Steuerleitungen realisieren möchten. Eine saubere Trennung von Mechanik und Elektronik verhindert hierbei Kurzschlüsse oder mechanische Blockaden.
Werkzeug und Material für den Umbau
Für den erfolgreichen Umbau benötigen Sie nur wenige, aber spezifische Werkzeuge. Ein Satz feiner Kreuzschlitz-Schraubendreher ist für die meisten Befestigungen am Drehgestellrahmen unerlässlich. Eine spitze Pinzette hilft Ihnen dabei, die filigrane Kupplungsfeder präzise in die vorgesehenen Ösen einzuhängen. Vermeiden Sie grobe Gewalt, da die Kunststoffaufnahmen bei zu hohem Druck Schaden nehmen können. Ein kleiner Seitenschneider dient zum Entfernen von Spritzlingen bei Neuteilen.
Zusätzlich empfiehlt sich ein flüssiges Schmiermittel auf Teflon- oder Silikonbasis. Ein winziger Tropfen an den Reibungspunkten des Kupplungspins erhöht die Leichtgängigkeit spürbar. Nutzen Sie keine harzenden Öle, da diese im Gartenbetrieb Staub binden und die Mechanik verkleben. Ein sauberer Arbeitsplatz mit einer weichen Unterlage schützt die Lackierung Ihrer Güterwagen während der Überkopf-Arbeiten. So bleibt der optische Wert Ihrer Modelle langfristig erhalten.
Wenn Sie komplexe Rangierbahnhöfe betreiben, sollten Sie auch die Gleisseite im Blick behalten. Die beste Kupplung nutzt wenig, wenn die Ansteuerung der Entkupplungsgleise unzuverlässig arbeitet. Hier unterstützen moderne Weichen- Gleis- und Signaldecoder eine präzise Schaltung per Digitalzentrale. Die Abstimmung zwischen Fahrzeugmechanik und stationärer Elektronik sorgt für ein realistisches Spielerlebnis. Jedes Bauteil trägt so zur Betriebssicherheit Ihrer Spur G Anlage bei.
Abschließend ist die Kontrolle der Kupplungshöhe ein wichtiger Schritt. Nutzen Sie hierfür ein gerades Gleisstück als Referenz. Differenzen in der Höhe entstehen oft durch unterschiedliche Raddurchmesser oder abgenutzte Drehgestelle. Korrigieren Sie solche Abweichungen sofort, um Entgleisungen zu vermeiden. Mit der richtigen Vorbereitung und dem passenden Werkzeug wird der Kupplungsumbau zu einer routinierten Wartungsaufgabe, die den Fahrspaß dauerhaft sichert.
Passende Produkte entdecken
Gedeckter Güterwagen grau Spur G Bausatz mit Metall-Speichenradsätzen
Gedeckter Güterwagen braun Spur G Bausatz mit Metall-Speichenradsätzen 31 mm

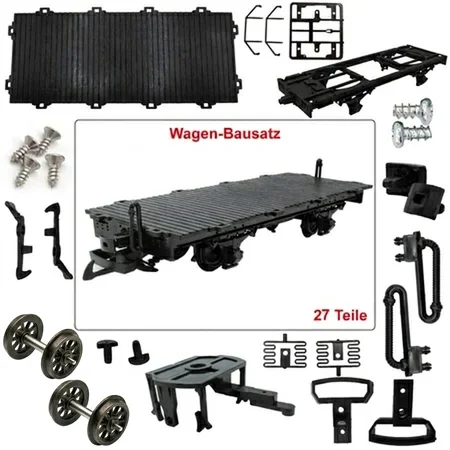

Flachwagen Bausatz schwarz Spur G 27 Teile mit Metall-Speichenradsätzen 31 mm
Niederbordwagen gerade braun Bausatz Spur G mit Metall-Speichenradsatz 31 mm

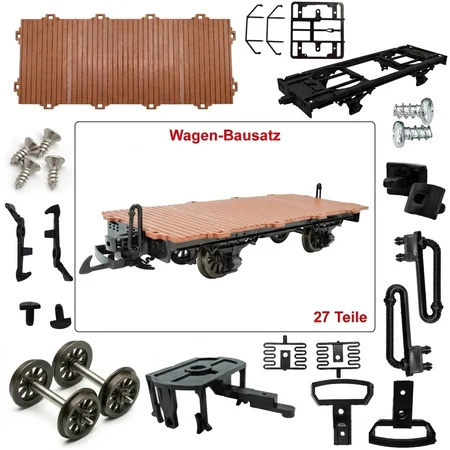

Flachwagen Bausatz braun Spur G – Metall-Speichenradsätze 31 mm

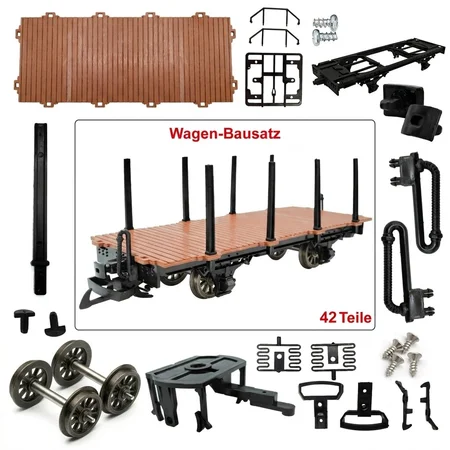

Rungenwagen Bausatz Spur G braun/schwarz – 42 Teile, Metall-Speichenradsätze 31 mm
Montage von elektrischen Entkupplern und Speziallösungen
Der Gartenbetrieb stellt besondere Anforderungen an die technische Ausstattung der Fahrzeuge. Ein automatisierter Betrieb gewinnt erst durch die Möglichkeit an Reiz, Fahrzeuge an beliebigen Stellen der Anlage ferngesteuert zu trennen. Hier kommt der elektrische Entkuppler ins Spiel. Er ersetzt die mechanische Standardkupplung und hebt den Spielwert Ihrer Anlage auf ein professionelles Niveau. Wer seine Züge nicht nur fahren, sondern auch rangieren möchte, findet in dieser Lösung die nötige Präzision.
Besonders bei komplexen Gleisbildern zeigt sich der Vorteil einer digitalen Steuerung. Wenn Ihre Lokomotiven und Wagen über ein hochwertiges Messing-Gleisprofil gleiten, sorgt die sichere Stromabnahme für eine zuverlässige Signalübertragung. Der Umbau auf elektrische Systeme erfordert dabei weniger Aufwand, als viele Einsteiger zunächst vermuten. ML-Train setzt hier auf durchdachte Komponenten, die speziell für die Spur G entwickelt wurden. Diese Bauteile trotzen Feuchtigkeit und Temperaturschwankungen in der Außenanlage.
Ein wesentlicher Aspekt beim Umbau ist die Wahl der richtigen Steuerungskomponenten. Digitale Funktionen benötigen eine saubere Ansteuerung über den Lokdecoder. Oft lassen sich diese Speziallösungen direkt an freie Funktionsausgänge anschließen. So steuern Sie den Entkupplungsvorgang bequem über Ihre Zentrale oder Ihr Handsteuergerät. Dies spart lange Wege im Garten und schont die empfindlichen Mechaniken der Fahrzeuge durch sanfte Bewegungsabläufe.
Einbau elektrischer Entkuppler am Drehgestell
Bei der Montage eines elektrischen Entkupplers am Drehgestell gibt es eine Besonderheit zu beachten. Die klassischen Kleinteile einer Standardkupplung entfallen bei dieser Modernisierung komplett. Sie benötigen weder den herkömmlichen Kupplungshaken noch die dazugehörige Feder oder den Sicherungspin. Der elektrische Entkuppler wird als kompakte, fertig montierte Einheit geliefert. Dies vereinfacht den Umbauprozess erheblich, da keine filigranen Kleinstfedern mehr unter Spannung gesetzt werden müssen.
Die Montage erfolgt direkt an der Kupplungsaufnahme des Drehgestells. Meist fixieren Sie die Einheit mit einer zentralen Schraube, die für den nötigen Halt sorgt. Achten Sie darauf, dass das Bauteil beweglich bleibt, um Kurvenfahrten nicht zu behindern. Ein fester Sitz ist wichtig, doch die horizontale Schwenkbarkeit muss gewährleistet sein. So folgen die Lok- und Wagenteile auch engen Radien ohne Entgleisungsgefahr. Die Kabelführung sollte dabei stets so verlegt werden, dass sie die Bewegungsfreiheit des Drehgestells nicht einschränkt.
Nach der mechanischen Befestigung folgt der elektrische Anschluss. Die Kabel werden durch den Wagenboden ins Innere des Fahrzeugs geführt. Dort erfolgt die Verbindung mit einem Funktionsdecoder oder direkt mit der Lok-Elektronik. Wer seine Lokomotiven zusätzlich mit einem SX6 SUSI-Soundmodul für alle Spur G-Loks ausstattet, kann den Entkupplungsvorgang sogar mit dem passenden akustischen Geräusch untermalen. Dies steigert den Realismus beim Rangieren auf der Gartenbahn spürbar.
Ein großer Vorteil dieser Einheiten ist ihre Robustheit. Die verwendeten Materialien sind auf Langlebigkeit ausgelegt. Da der elektrische Entkuppler mechanische Belastungen beim Ankuppeln abfedert, reduziert sich der Verschleiß an den Wagen. Besonders bei schweren Zügen im Außenbereich ist diese Stabilität ein entscheidender Faktor. Die präzise Fertigung stellt sicher, dass der Haken zuverlässig auslöst, sobald der digitale Befehl erfolgt.
Elektrische Wagenverbindung ohne Löten
Die Beleuchtung von Zügen stellt Gartenbahner oft vor eine Herausforderung. Lange Züge benötigen eine stabile Stromversorgung für jedes einzelne Fahrzeug. Eine Wagenbeleuchtung Steckverbindung bietet hier eine elegante Lösung. Statt jedes Kabel mühsam zu verlöten, kommen vorkonfektionierte Stecksysteme zum Einsatz. Dies ermöglicht es, Züge flexibel neu zusammenzustellen oder einzelne Wagen für Wartungsarbeiten schnell aus dem Verband zu lösen.
Ein spezielles Kupplungs-Set Spur G mit integrierten Kontakten übernimmt dabei zwei Aufgaben gleichzeitig. Es sorgt für die mechanische Verbindung der Fahrzeuge und überträgt parallel den elektrischen Strom. Dies ist besonders bei Güterzügen sinnvoll, die mit Schlusslichtern oder Innenbeleuchtung ausgestattet sind. Für modulare Güterwagen ist diese Technik ideal, da die Montage schnell und sauber vonstattengeht. Die Stecker sind verpolungssicher und wetterfest ausgeführt.
Das System basiert auf kurzen Kabelpeitschen, die unterhalb der Pufferbohle oder direkt an der Kupplung enden. Zur Überbrückung größerer Distanzen zwischen den Wagen existieren passende Verlängerungen. Diese werden einfach zwischen die vorhandenen Buchsen gesteckt. So lassen sich auch längere Einheiten ohne technischen Tiefgang elektrifizieren. Die Betriebssicherheit erhöht sich, da lose Kabelenden und mangelhafte Lötstellen im Außenbereich vermieden werden.
Die Vorteile dieser Steckverbindungen zeigen sich besonders in der dunklen Jahreszeit. Wenn die Züge mit warmweißen LEDs durch den winterlichen Garten fahren, ist eine flackerfreie Stromzufuhr essenziell. Die Steckkontakte sind so konstruiert, dass sie auch bei Vibrationen und Erschütterungen den Kontakt halten. Wer seine Wagenbeleuchtung Steckverbindung klug plant, spart Zeit bei der Installation und gewinnt Flexibilität im täglichen Fahrbetrieb. Es ist die sauberste Methode, um Technik und Optik in Einklang zu bringen.
Weitere Empfehlungen
Drehschemelwagen Set schwarz als Spur-G Bausatz
Träger-Flachwagen mit Doppel-Torflore als Bausatz Spur G
2x Drehgestell P15 mit Kupplung Spur-G
Lokliege für Reparaturen Länge 55 cm
XXL Lokliege 90 cm für Reparaturen
Fahrrahmen für kurze Personen- und Güterwagen für LGB Spur-G
Fehlerbehebung und Feinjustierung der Kupplung
Ein präziser Kupplungsvorgang bildet das Fundament für einen reibungslosen Fahrbetrieb auf Ihrer Außenanlage. Wenn der Güterzug mitten auf der Strecke reißt, liegt die Ursache oft in einer unzureichenden Justierung der mechanischen Komponenten. Eine stabile Verbindung erfordert mehr als nur das bloße Zusammenstecken der Bauteile. Sie müssen die Mechanik auf die spezifischen Belastungen im Gartenbetrieb vorbereiten. Vibrationen und leichte Bodenunebenheiten fordern die Technik permanent heraus.
Prüfen Sie zunächst die Beweglichkeit der Deichsel am Fahrgestell. Staub oder Rückstände vom Fahrbetrieb blockieren oft den Rückholmechanismus. Ein Tropfen silikonfreies Öl kann hier bereits Abhilfe schaffen. Achten Sie darauf, dass keine Schmierstoffe auf die Laufflächen der Räder gelangen. Saubere Kontaktpunkte sind für die Stromabnahme essenziell. Falls Sie Ihre Fahrzeuge zusätzlich mit Lichtfunktionen ausstatten, finden Sie passende LED Leuchtmittel in unserem Sortiment.
Die Höhe der Kupplungsköpfe muss exakt übereinstimmen. Schon Abweichungen von wenigen Millimetern führen zum ungewollten Entkuppeln bei Bergfahrten. Nutzen Sie eine Schieblehre, um das Maß von der Schienenoberkante bis zur Mitte des Kupplungshakens zu bestimmen. Die Spurweite 45mm dient dabei als konstante Basis für alle Messungen. Nur wenn beide Partner auf dem gleichen Niveau liegen, ist die Kraftübertragung sicher gewährleistet.
Häufige Probleme beim Ankuppeln lösen
Rastet der Haken nicht sauber ein, liegt dies meist an einer zu hohen Federspannung oder einer falschen Neigung des Bügels. Die Feder muss den Haken zwar sicher unten halten, darf aber den Widerstand beim Auflaufen nicht zu stark erhöhen. Biegen Sie die Haltefeder bei Bedarf vorsichtig nach, um die Druckkraft zu verringern. Ein zu stramm eingestellter Mechanismus schiebt leichte Wagen einfach zur Seite, statt sie anzukoppeln. Dies betrifft besonders kurze Modulare Güterwagen, die über wenig Eigengewicht verfügen.
Ein weiteres Problem stellt die sogenannte Überpufferung in engen Radien dar. Hier verhaken sich die Bügel so unglücklich, dass sie beim Übergang in die Gerade nicht mehr auslenken. Kontrollieren Sie den seitlichen Ausschlag der Kupplungsdeichsel. Sie muss ohne Widerstand bis zum Anschlag schwenken können. Entfernen Sie gegebenenfalls kleine Kunststoffgrat-Reste an der Führung. Eine saubere Symmetrische Verbindungsstelle sorgt dafür, dass die Zugkraft genau mittig eingeleitet wird.
Sollte die Kupplung während der Fahrt nach oben wegdrücken, ist oft der Federdraht ermüdet. Tauschen Sie diesen gegen ein neues Bauteil aus. Wir führen verschiedenste Lok- und Wagenteile, um die Kupplungsfunktion wiederherstellen zu können. Ein stabiler Halt ist besonders wichtig, wenn schwere Züge über Steigungen geführt werden. Vertrauen Sie nicht auf Provisorien, da diese im Außenbereich durch Temperaturschwankungen schnell versagen.
Achten Sie auch auf die Schienenübergänge. Lockere Schienenverbinder verursachen kleine Stufen im Gleisbild. Diese Erschütterungen übertragen sich direkt auf die Kupplung und hebeln den Haken aus dem Bügel. Sichern Sie Ihre Gleisstöße daher immer sorgfältig ab. Ein ebener Schienenstrang ist die beste Versicherung gegen Zugtrennungen. Justieren Sie im Zweifel lieber die Gleislage nach, bevor Sie die Kupplung mechanisch verändern.
Kompatibilität zwischen verschiedenen Herstellern
In der Spur G treffen oft Fahrzeuge unterschiedlicher Produzenten aufeinander. Obwohl die Spurweite 45mm genormt ist, variieren die Kupplungssysteme im Detail minimal. Diese Unterschiede führen oft zu Problemen im Mischbetrieb. Prüfen Sie, ob der Bügel des einen Wagens weit genug über den Haken des anderen greift. Manchmal hilft es, die Kanten des Hakens mit einer feinen Feile minimal abzurunden. So gleitet der Bügel leichter in die Endposition.
Besondere Aufmerksamkeit erfordern Lokomotiven mit werksseitig montierten elektronischen Zusatzfunktionen. Wenn Sie einen Lokdekoder nachrüsten, achten Sie darauf, dass die Kabelverlegung den mechanischen Schwenkbereich der Kupplung nicht einschränkt. Nichts ist ärgerlicher als eine Lok, die in der Kurve entkuppelt, weil ein Kabel gegen die Deichsel drückt. Verlegen Sie Leitungen stets mit ausreichend Spiel für alle Lenkbewegungen.
Die Geometrie der Puffer spielt ebenfalls eine Rolle. Bei einigen Herstellern ragen diese weiter hervor als bei anderen. Dies verhindert unter Umständen, dass die Wagen nah genug für einen automatischen Kupplungsvorgang zusammenrollen. In solchen Fällen müssen Sie die Deichsel verlängern oder auf alternative Kupplungsköpfe ausweichen. Das Ziel ist eine universelle Einsetzbarkeit Ihrer Fahrzeuge, unabhängig von deren technischer Herkunft. Nur so genießen Sie die volle Freiheit bei der Zusammenstellung Ihrer Züge.
Testen Sie neue Kombinationen immer erst auf einem Testkreis mit Gegenbögen. S-Kurven ohne Zwischengerade stellen die härteste Prüfung für jede Kupplung dar. Besteht das Gespann diesen Abschnitt ohne Entgleisung oder Trennung, ist die Justierung perfekt. Nehmen Sie sich die Zeit für diese Feinheiten. Eine akribische Abstimmung schützt wertvolle Modelle vor Schäden durch Zugabrisse. Ihre Geduld an der Werkbank zahlt sich durch absolute Zuverlässigkeit im Fahrbetrieb aus.
