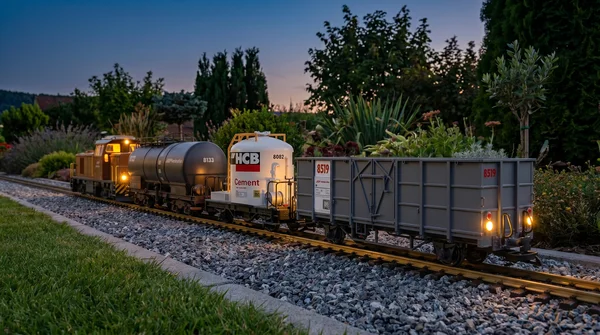

LED Beleuchtung für Spur G Güterwagen nachrüsten: Die ultimative Anleitung
Die Nachrüstung einer LED Beleuchtung für Spur G Güterwagen wertet Ihre Gartenbahn optisch massiv auf, besonders bei Dämmerungsfahrten oder im Tunnelbetrieb. Während Personenwagen oft ab Werk beleuchtet sind, erfordern Güterwagen meist Eigeninitiative. In dieser Anleitung erfahren Sie, wie Sie moderne LED-Technik effizient in Ihre Spur G Modelle integrieren. Wir betrachten dabei nicht nur die einfache Lichtinstallation, sondern auch technische Feinheiten wie die unterbrechungsfreie Stromversorgung durch Pufferlösungen und die Nutzung von Metallradsätzen zur zuverlässigen Stromabnahme. Egal ob Sie ein analoges System betreiben oder eine digitale Steuerung bevorzugen – die richtige Beleuchtung sorgt für ein realistisches Zugbild. Entdecken Sie clevere Lösungen für die Verbindung mehrerer Wagen und lernen Sie, wie Sie typische Fehler bei der Installation des Pufferspeichers vermeiden.
Grundlagen der Spur G Wagenbeleuchtung: LED Beleuchtung für Spur G Güterwagen nachrüsten Anleitung
Die Beleuchtung von Waggons in der Spur G ist weit mehr als ein rein optisches Detail. Besonders im Gartenbetrieb, wenn die Dämmerung einsetzt, verleiht eine fachgerecht installierte Illumination der gesamten Anlage eine realistische Atmosphäre und betont die technischen Details der Fahrzeuge. Bei ML-Train legen wir Wert darauf, dass die Nachrüstung nicht nur optisch überzeugt, sondern auch technisch langlebig und wartungsarm ausgeführt wird. In dieser Anleitung erfahren Sie, wie Sie eine LED Beleuchtung für Spur G Güterwagen nachrüsten und dabei die spezifischen Anforderungen des Außenbereichs berücksichtigen.
Die Wahl des richtigen Leuchtmittels: Warum LED?
In der modernen Gartenbahntechnik hat sich die LED (Light Emitting Diode) als Standard etabliert. Im Vergleich zu herkömmlichen Glühlampen bieten LEDs entscheidende Vorteile für den anspruchsvollen Betrieb in der Spur G:
- Geringe Wärmeentwicklung: LEDs entwickeln kaum Hitze, was Gehäuseschäden an Bausatz-Wagen zuverlässig verhindert.
- Langlebigkeit: Die Erschütterungen während der Fahrt über Gleisstöße oder Weichenstraßen beeinträchtigen die Lebensdauer von LEDs im Gegensatz zu Glühfäden nicht.
- Stromaufnahme: Durch die geringe Leistungsaufnahme können auch längere Züge beleuchtet werden, ohne die Zentrale oder den Fahrtransformator zu überlasten.
Die Stromabnahme: Basis für flackerfreies Licht
Bevor die eigentliche LED-Einheit im Wagen platziert wird, muss eine zuverlässige Stromaufnahme sichergestellt werden. Im Gartenbetrieb sind die Gleisprofile Umwelteinflüssen wie Feuchtigkeit, Pollenflug oder Oxidation ausgesetzt. Eine punktuelle Stromabnahme reicht hier oft nicht aus, um ein konstantes Leuchtbild zu gewährleisten.

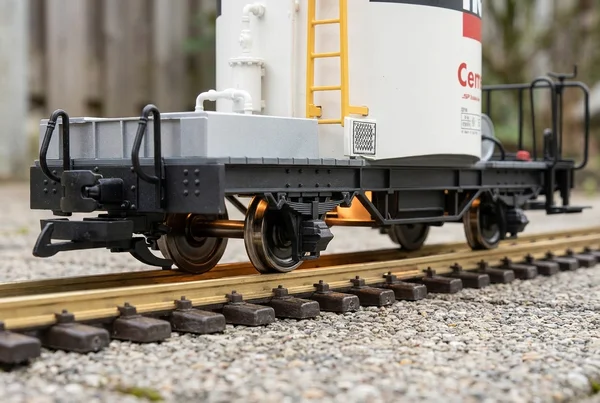

Wir empfehlen für die Spur G den Einsatz von kugelgelagerten Radsätzen mit integrierter Stromabnahme. Diese reduzieren nicht nur den Rollwiderstand Ihres Zugverbandes, sondern garantieren auch bei niedrigen Geschwindigkeiten einen sauberen Kontakt zum Gleisprofil. Alternativ können Schleifkontakte verwendet werden, die direkt auf die Laufflächen oder die Achsen wirken. Wichtig ist hierbei die Verwendung von korrosionsbeständigen Materialien, um die Leitfähigkeit langfristig zu erhalten.
Pufferspeicher: Die technische Lösung gegen Kontaktunterbrechungen
Selbst bei optimaler Reinigung der vernickelten Gleissysteme kann es an Weichenherzen oder isolierten Schienenstößen zu minimalen Spannungsunterbrechungen kommen. Ohne Gegenmaßnahmen führt dies zu einem störenden Flackern der Beleuchtung. Hier kommen Pufferspeicher zum Einsatz.
Ein Pufferspeicher basiert in der Regel auf Elektrolytkondensatoren oder Goldcaps, die Energie zwischenspeichern und bei kurzen Stromausfällen an die LED-Leiste abgeben. Bei der Integration in Ihre Güterwagen sollten Sie auf eine ausreichende Kapazität achten. ML-Train bietet hierfür spezielle Elektronik-Komponenten an, die kompakt genug sind, um auch in kleineren Bausatz-Wagen oder unter dem Wagenboden Platz zu finden. Die Schaltung sorgt zudem dafür, dass der Einschaltstrom begrenzt wird, was die DCC-Zentrale schont.
Digitalbetrieb vs. Analogbetrieb
Bei der Nachrüstung einer LED Beleuchtung für Spur G Güterwagen müssen Sie das verwendete System berücksichtigen:
Analogbetrieb: Hier variiert die Spannung am Gleis je nach Fahrgeschwindigkeit. Damit die Beleuchtung bereits im Stand oder bei langsamer Fahrt hell leuchtet, ist ein Spannungsregler erforderlich. Dieser transformiert die schwankende Gleisspannung auf einen konstanten Wert für die LEDs.
Digitalbetrieb (DCC): Im DCC-System liegt permanent eine hohe Spannung am Gleis an. Hier ist die Integration eines Funktionsdecoders oder eines Sounddecoders mit entsprechenden Lichtausgängen sinnvoll, wenn die Beleuchtung separat geschaltet werden soll. Möchten Sie lediglich ein Dauerlicht realisieren, genügt ein Gleichrichter mit nachgeschaltetem Vorwiderstand oder Konstantstromquelle.
Schritt-für-Schritt-Anleitung: Einbau in einen Güterwagen
Um eine LED Beleuchtung für Spur G Güterwagen nachzurüsten, gehen Sie methodisch vor:
- Vorbereitung: Öffnen Sie vorsichtig das Gehäuse des Wagens. Achten Sie dabei auf Rastnasen oder versteckte Verschraubungen unter dem Fahrgestell.
- Montage der Stromabnehmer: Installieren Sie die kugelgelagerten Radsets oder Schleifkontakte. Führen Sie die Kabel durch die vorhandenen Öffnungen im Wagenboden nach innen.
- Installation der Elektronik: Platzieren Sie den Gleichrichter und den Pufferspeicher. Fixieren Sie die Bauteile mit doppelseitigem Klebeband oder Schrauben, um Klappern während der Fahrt zu vermeiden.
- Anbringung der LED-Leiste: Kleben Sie die LED-Leiste unter das Dach des Wagens. Bei Güterwagen mit offenem Dach oder speziellen Aufbauten kann die Montage auch versteckt an den Seitenwänden erfolgen.
- Verkabelung: Verbinden Sie die Stromabnehmer mit dem Eingang der Elektronik und den Ausgang mit der LED-Leiste. Achten Sie auf die korrekte Polarität der LEDs.
- Funktionstest: Testen Sie die Beleuchtung auf einem Testgleis, bevor Sie den Wagen wieder endgültig verschließen.
Besonderheiten bei Güterwagen: Authentizität wahren
Während Personenwagen oft hell erleuchtet sind, erfordern Güterwagen eine differenziertere Herangehensweise. Ein gedeckter Güterwagen benötigt oft nur eine dezente Innenbeleuchtung, um beispielsweise eine Beladeszene oder ein Büroabteil im Begleitwagen (Caboose) hervorzuheben. Auch die Nachrüstung von Schlusslichtern (Zugschlusssignale) ist ein beliebtes Projekt. Hierbei kommen rote 3mm- oder 5mm-LEDs zum Einsatz, die entweder dauerhaft leuchten oder über einen Funktionsdecoder fahrtrichtungsabhängig gesteuert werden.
Witterungsbeständigkeit im Gartenbetrieb
Da ML-Train auf die Spur G spezialisiert ist, wissen wir um die Herausforderungen durch Feuchtigkeit und Temperaturschwankungen. Achten Sie beim Einbau darauf, dass alle Lötstellen sauber ausgeführt und im Idealfall mit Schrumpfschlauch isoliert sind. Elektronische Bauteile können zusätzlich mit einem Schutzlack überzogen werden, um Korrosion durch Kondenswasser im Inneren der Wagen zu verhindern. Unsere vernickelten Gleissysteme unterstützen die Langlebigkeit Ihrer Beleuchtungslösung, da sie den Reinigungsaufwand minimieren und somit den mechanischen Verschleiß der Stromabnehmer reduzieren.
Zusammenfassung und technischer Mehrwert
Die Nachrüstung einer LED Beleuchtung wertet Ihre Spur G Anlage massiv auf und steigert den Stolz auf die eigene handwerkliche Arbeit. Durch die Verwendung hochwertiger Komponenten wie kugelgelagerter Radsätze und leistungsfähiger Pufferspeicher stellen Sie sicher, dass Ihre Züge auch unter schwierigen Bedingungen im Außenbereich stets perfekt ausgeleuchtet sind.
Für weiterführende Informationen und detaillierte visuelle Unterstützung empfehlen wir unsere umfangreichen Video-Tutorials. In diesen zeigen wir Ihnen praxisnah, wie Sie unsere Eigenentwicklungen optimal in Ihre Fahrzeuge integrieren und welche CV-Einstellungen bei der Verwendung von Decodern den besten Effekt erzielen. Nutzen Sie unsere Expertise als inhabergeführter Fachbetrieb, um Ihre Gartenbahn technisch auf das nächste Level zu heben.
Sollten Sie Fragen zu spezifischen Bauteilen oder der Kompatibilität mit Ihren vorhandenen Fahrzeugen haben, stehen wir Ihnen beratend zur Seite. Qualität "Made in Germany" und eine fundierte Fachberatung sind der Kern unserer Philosophie bei ML-Train.
Erfahren Sie mehr in unseren ausführlichen Video-Anleitungen auf dem ML-Train YouTube-Kanal, in denen wir den Einbau von Beleuchtungskomponenten Schritt für Schritt demonstrieren.
Passende Produkte entdecken
Beleuchtungs-Set LED und analog (125 Teile) mit Sortierbox für die Spur-G
LED Beleuchtungs-Set mit Speichen-Radsatz für Wagen Spur-G
LED-Zugschlussbeleuchtung europäisch 7-24 V für LGB Spur-G
LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen
Anleitung: Schritt für Schritt LED Beleuchtung nachrüsten
Die Aufwertung Ihrer Gartenbahn durch eine realistische Illumination steigert den optischen Wert der gesamten Anlage erheblich. Besonders bei Dämmerung oder im Nachtbetrieb entfalten beleuchtete Züge eine faszinierende Wirkung. Während Lokomotiven meist ab Werk ausgestattet sind, erfordern Güterwagen oft eine manuelle Nachrüstung. Mit dem richtigen Nachrüstsatz gelingt dieser Umbau auch Einsteigern ohne tiefgreifende Elektronikkenntnisse. Wir zeigen Ihnen, wie Sie Ihre Wagen fachgerecht umrüsten.
Bevor Sie mit der Arbeit beginnen, sollten Sie das passende Material bereitlegen. Eine hochwertige Innenbeleuchtung sorgt für ein gleichmäßiges Lichtbild im Waggoninneren. Für den Außenbetrieb im Garten ist die Witterungsbeständigkeit der Komponenten entscheidend. Achten Sie auf korrosionsgeschützte Kontakte und eine stabile Befestigung der elektrischen Bauteile. Die Grundlage für eine zuverlässige Funktion bildet immer eine saubere Stromabnahme von den Schienen.
Planen Sie den Umbau systematisch. Zunächst müssen Sie den Wagen öffnen, ohne die feinen Details des Gehäuses zu beschädigen. Viele Modelle der Spur G lassen sich über Schrauben am Fahrwerk oder durch vorsichtiges Spreizen des Gehäuses demontieren. Ein Blick in die Ersatzteilliste oder unsere Video-Tutorials hilft oft, versteckte Rastnasen zu finden. Sobald der Innenraum zugänglich ist, beginnt die eigentliche Installation der Technik.
Montage der Lichtleiste im Güterwagen
Die Positionierung der LED-Leisten ist entscheidend für die spätere Lichtwirkung. In geschlossenen Güterwagen montieren Sie die Leiste idealerweise direkt unter dem Dach. Dies verhindert, dass einzelne Lichtpunkte von außen direkt sichtbar sind und blendend wirken. Nutzen Sie für die Befestigung doppelseitiges Montageklebeband oder spezielle Halteclips für LED Leuchtmittel, um einen sicheren Halt zu gewährleisten.
Bei Wagen mit Inneneinrichtung sollten Sie die Lichtleiste so ausrichten, dass Schattenwürfe minimiert werden. Eine zentrale Platzierung in der Längsachse des Wagens hat sich hierbei bewährt. Falls Sie einen Bausatz-Wagen verwenden, können Sie die Kabelführungen oft schon während der Montage des Gehäuses einplanen. Dies spart Zeit und sorgt für ein sauberes Endergebnis ohne sichtbare Leitungen im Sichtbereich der Fenster.

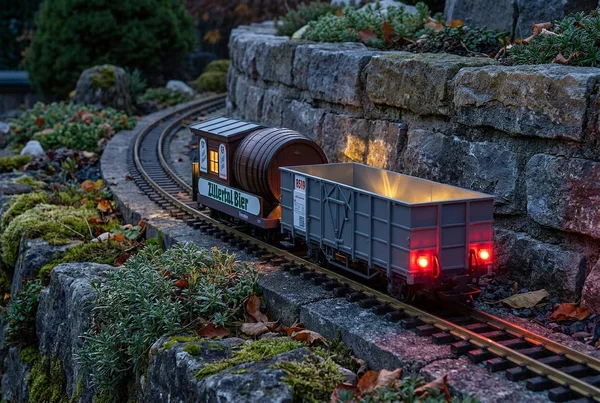

Ein besonderes Highlight bei Güterzügen ist das rote Schlusslicht am letzten Wagen des Verbandes. Dieses signalisiert das Zugende und ist für einen vorbildgerechten Betrieb unverzichtbar. Die Montage erfolgt meist durch kleine Bohrungen in der Rückwand des Wagens, in welche die LEDs eingesetzt werden. Achten Sie darauf, die Kabel im Inneren des Wagens mit Klebepunkten zu fixieren, damit diese nicht gegen die Gehäusewand klappern oder die Achsen blockieren.
Prüfen Sie nach der Montage der Leiste den Sitz aller Komponenten. Rüttelbewegungen während der Fahrt auf einer Gartenanlage können lose Bauteile schnell lösen. Wir empfehlen, die Klebeflächen vor dem Anbringen gründlich zu entfetten. Dies garantiert eine dauerhafte Verbindung, selbst bei Temperaturschwankungen im Außenbereich. Wenn die mechanische Montage abgeschlossen ist, folgt der Anschluss an die Stromversorgung.
Verkabelung und lötfreie Verbindungen
Viele Gartenbahner schrecken vor dem Lötkolben zurück. Moderne Systeme bieten jedoch hervorragende Möglichkeiten für eine lötfreie Installation. Nutzen Sie für die elektrische Verbindung zwischen den Drehgestellen und der Beleuchtungseinheit hochwertige Kabel, Stecker und Buchsen. Diese Komponenten erlauben eine flexible Verkabelung, die bei Wartungsarbeiten jederzeit wieder getrennt werden kann.
Für die Stromübertragung von Wagen zu Wagen innerhalb eines festen Zugverbandes bieten sich Steckverbindungen an. Dies ist besonders effizient, wenn nur der erste Wagen über eine Stromabnahme verfügt und die weiteren Einheiten mitversorgt. Achten Sie bei der Auswahl der Steckverbinder auf eine kompakte Bauform, damit das Gesamtbild des Zuges nicht gestört wird. Die Kabel sollten genügend Spiel aufweisen, um Kurvenfahrten und Steigungen problemlos auszugleichen.
Sollten Sie Ihre Wagen digital steuern wollen, ist die Integration von Decodern sinnvoll. Ein Funktionsdekoder und Servodecoder ermöglicht es Ihnen, die Beleuchtung separat über Ihre Zentrale zu schalten. So können Sie beispielsweise das Schlusslicht nur bei Bedarf aktivieren oder die Helligkeit der Innenbeleuchtung dimmen. Die Verkabelung erfolgt hierbei über standardisierte Schnittstellen, die oft ohne Lötaufwand gesteckt werden können.
Abschließend führen Sie einen Funktionstest auf einem Testgleis durch. Kontrollieren Sie, ob alle LEDs gleichmäßig leuchten und die Steckverbindungen fest sitzen. Ein flackerfreies Licht erreichen Sie durch eine sorgfältige Justierung der Stromabnehmer an den Radsätzen. Sobald die Technik einwandfrei arbeitet, setzen Sie das Gehäuse wieder auf. Ihr Güterwagen ist nun bereit für den Einsatz in der abendlichen Gartenanlage und überzeugt durch ein professionelles Lichtbild.
Weitere Empfehlungen
Doppelspeichenradsatz (2 Stück) mit Stromführung Train Line
Beleuchtungs-Set digital für lange Wagen Spur-G
ULL-Lichtleiste 38 cm digital für lange Personenwagen der Spur G
Digitales Beleuchtungs-Set mit Speichen-Radsatz lange Wagen Spur-G
Digitales Beleuchtungs-Set mit Speichen-Radsatz kurze Wagen Spur-G
Doppelspeichenradsatz (2 Stück) Train Line Achsen
Optimierung: Pufferspeicher und Flackerschutz
Der Betrieb einer Gartenbahn stellt technische Komponenten vor besondere Herausforderungen. Staub, Pollenflug und natürliche Oxidation beeinträchtigen die Stromabnahme an den Gleisprofilen. Selbst bei einer sorgfältigen Gleisverlegung kommt es zu minimalen Kontaktunterbrechungen. Ohne entsprechende elektronische Vorsorge reagiert die LED-Beleuchtung Ihrer Güterwagen mit störendem Flackern.
Ein hochwertiger Flackerschutz ist daher für ein realistisches Fahrbild im Gartenbetrieb unerlässlich. Moderne Schaltungen speichern elektrische Energie kurzzeitig zwischen. Diese Pufferung überbrückt stromlose Abschnitte wie Weichenherzstücke oder verschmutzte Schienenstöße zuverlässig. So bleibt das Lichtbild Ihrer Züge konstant ruhig und wertig.
In unserem Sortiment finden Sie spezialisierte LED Leuchtmittel, die bereits für den Einsatz mit Stützkondensatoren optimiert sind. Diese Bauteile bilden das Herzstück einer stabilen Energieversorgung im Wageninneren. Sie schützen die empfindliche Elektronik zudem vor Spannungsspitzen, die beim Aufgleisen oder durch Schaltvorgänge entstehen können.
Flackerfreies Licht durch Kondensatoren
Ein effektiver Pufferspeicher agiert wie eine kleine Batterie mit extrem kurzer Ladezeit. Sobald die Stromabnehmer am Radsatz Kontakt zum Gleis haben, lädt sich der Kondensator innerhalb von Millisekunden auf. Reißt der Kontakt kurzzeitig ab, speist der Speicher die LEDs weiter. Dieser Vorgang wiederholt sich bei jeder Umdrehung der Metallräder unbemerkt im Hintergrund.
Für die Umsetzung nutzen Profis oft einen zusätzlichen Spannungskonstanthalter. Dieses Bauteil sorgt dafür, dass die LEDs unabhängig von der Gleisspannung immer mit der gleichen Intensität leuchten. Ob Ihre Lokomotive langsam rangiert oder mit Höchstgeschwindigkeit fährt, spielt für die Helligkeit der Wagenbeleuchtung dann keine Rolle mehr. Die Kombination aus Puffer und Regler garantiert ein professionelles Ergebnis.
Besonders bei langen Zügen empfiehlt sich die Nutzung von digitalen Komponenten. Ein Funktionsdekoder und Servodecoder ermöglicht es Ihnen, das Licht einzelner Wagen separat per Digitalzentrale zu schalten. Diese Dekoder verfügen meist über integrierte Anschlüsse für externe Kondensatoren. So kombinieren Sie modernen Bedienkomfort mit maximaler Betriebssicherheit auf Ihrer Außenanlage.
Der Einbau gestaltet sich durch unsere passgenauen Lok- und Wagenteile sehr komfortabel. Wir achten bei der Entwicklung unserer Elektronik auf kompakte Maße. So finden die Bauteile auch in kleineren Güterwagen problemlos Platz. Die Verkabelung erfolgt über standardisierte Schnittstellen, was die Fehlerquote bei der Installation massiv senkt.
Beachten Sie beim Anschluss unbedingt die korrekte Polung der Bauteile. Elektrolytkondensatoren können bei Verpolung beschädigt werden. Wir empfehlen die Verwendung von farblich kodierten Leitungen für Plus- und Minuspol. Passendes Material finden Sie in der Rubrik Kabel, Stecker und Buchsen, um Kurzschlüsse während der Montage zu vermeiden.
Fehlersuche beim Pufferspeicher
Trotz sorgfältiger Planung kann es vorkommen, dass die Pufferfunktion nicht sofort wie gewünscht arbeitet. Ein häufiges Symptom ist ein kurzes Aufblitzen der LEDs beim Einschalten, gefolgt von sofortigem Erlöschen bei Kontaktverlust. In diesem Fall ist oft die Kapazität des gewählten Kondensators zu gering für die Anzahl der angeschlossenen Verbraucher. Prüfen Sie die Leistungsaufnahme Ihrer Lichtleisten genau.
Ein weiterer Fehlerherd liegt in der Ladestrombegrenzung. Wenn zu viele Wagen gleichzeitig ihre Pufferspeicher laden, erkennt manche Digitalzentrale dies als Kurzschluss. Hier hilft ein Ladewiderstand in der Zuleitung zum Kondensator. Dieser begrenzt den Einschaltstrom, ohne die spätere Entladeleistung für den Flackerschutz negativ zu beeinflussen. Fachgerechte Schaltungen berücksichtigen diesen Aspekt bereits im Design.
Sollte der Speicher gar nicht laden, kontrollieren Sie die Gleichrichterdioden. Da am Gleis Wechselspannung oder digitale Rechtecksignale anliegen, muss der Strom vor dem Kondensator gleichgerichtet werden. Ein defekter oder falsch dimensionierter Gleichrichter verhindert die Energiespeicherung effektiv. Messen Sie die Spannung direkt an den Polen des Kondensators nach, um den Fehler einzugrenzen.
Oftmals sind auch verschmutzte Achslager oder oxidierte Stromabnehmer die Ursache für vermeintliche Defekte an der Elektronik. Ein Pufferspeicher kann vieles ausgleichen, benötigt aber regelmäßige Impulse vom Gleis. Reinigen Sie die Laufflächen der Radsätze und die Kontaktfedern regelmäßig mit einem geeigneten Reinigungsmittel. Nur ein sauberer mechanischer Kontakt ermöglicht eine dauerhafte elektrische Pufferung.
Prüfen Sie zuletzt die Spannungsfestigkeit Ihrer Bauteile. Ein Pufferspeicher für die Spur G sollte mindestens für 25 Volt, besser für 35 Volt ausgelegt sein. Zu knapp bemessene Bauteile überhitzen im Dauerbetrieb und verlieren schleichend ihre Kapazität. Setzen Sie auf hochwertige Komponenten aus unserem Fachhandel, um langfristig Freude an Ihrer beleuchteten Gartenbahn zu haben.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu LED Beleuchtung für Spur G Güterwagen nachrüsten Anleitung
Kann ich die Beleuchtung für kurze Wagen auch analog nutzen?
Ja, eine LED-Wagenbeleuchtung lässt sich problemlos im Analogbetrieb einsetzen. Sie benötigen dafür lediglich einen vorgeschalteten Gleichrichter und einen Spannungsregler, um die LEDs vor Überspannung zu schützen. Da LEDs bereits bei geringen Spannungen leuchten, erzielen Sie schon bei langsamer Fahrt ein schönes Lichtbild. Ein integrierter Kondensator hilft im Analogbetrieb zudem, kurze stromlose Abschnitte ohne Flackern zu überbrücken.
Kann ich eine Farblichtleiste direkt an die Gleisspannung anschließen?
Ein direkter Anschluss ohne Schutzelektronik ist nicht empfehlenswert und kann die LEDs zerstören. Die Gleisspannung in der Spur G liegt oft deutlich über der Durchlassspannung einzelner LEDs. Sie müssen immer eine Konstantstromquelle oder einen passenden Vorwiderstand verwenden, um den Strom zu begrenzen. Im Digitalbetrieb empfiehlt sich zudem ein kleiner Funktionsdecoder, um die Helligkeit zu regeln und das Licht separat schalten zu können.
Wie verbinde ich zwei Wagen miteinander ohne zu löten?
Für eine lötfreie Verbindung zwischen zwei Wagen nutzen Sie am besten vorkonfektionierte Stecksysteme aus dem Bereich der Gartenbahn-Elektronik. Diese bestehen aus einer Buchse an einem Wagen und einem passenden Stecker am gegenüberliegenden Fahrzeug. Die Kabel werden dabei durch die Pufferbohlen oder unter dem Wagenboden geführt und mit Klemmen oder Steckkontakten an der Beleuchtungsplatine fixiert. Dies ermöglicht eine schnelle Trennung der Fahrzeuge für die Lagerung, während im Betrieb eine sichere elektrische Kopplung besteht. Achten Sie darauf, polarisierte Stecker zu verwenden, um Verpolungen beim Zusammenkuppeln auszuschließen.
Genügt der Puffer bei Pendelbetrieb für mehrere LED-Wagen?
Im Pendelbetrieb kommt es beim Richtungswechsel oft zu kurzen stromlosen Momenten durch die Umschaltlogik. Ein standardmäßiger Pufferspeicher pro Wagen reicht aus, um diese Millisekunden für die LED-Beleuchtung zu überbrücken. Bei längeren Standzeiten ohne Gleisspannung entleeren sich die Kondensatoren jedoch nach einigen Sekunden. Für eine dauerhafte Beleuchtung im Stand müssten deutlich größere Goldcap-Speicher verbaut werden, die jedoch mehr Bauraum benötigen.
Was tun, wenn der Pufferspeicher nicht lädt?
Prüfen Sie zunächst mit einem Multimeter, ob hinter dem Gleichrichter eine Gleichspannung am Kondensator ankommt. Häufig ist eine kalte Lötstelle an den Zuleitungen der Radkontakte die Ursache für fehlenden Ladestrom. Kontrollieren Sie zudem, ob ein eventuell vorhandener Ladewiderstand korrekt dimensioniert ist und den Stromfluss nicht gänzlich blockiert. Bei digitalen Anlagen kann auch eine zu niedrig eingestellte Gleisspannung die vollständige Ladung des Speichers verhindern.
