Gleisbettung und Schotter für Spur G Gartenbahn richtig anlegen
Grundlagen der Gleisbettung für Spur G Gartenbahnen
Die Gleisbettung entscheidet maßgeblich darüber, wie stabil, langlebig und wartungsarm eine Spur-G-Gartenbahn im Außenbereich arbeitet. Wer Gleisbettung und Schotter für Spur G Gartenbahn richtig anlegen möchte, sollte die Unterkonstruktion nicht als Nebensache betrachten. Eine saubere Planung verhindert Setzungen, Gleisverwerfungen und Stromabnahmeprobleme, die sich später nur mit erheblichem Aufwand beheben lassen.
Warum der Unterbau für die Gartenbahn entscheidend ist
Gleise aus Messing oder vernickeltem Material sind auf eine gleichmäßige Auflage angewiesen. Bereits geringe Unebenheiten führen unter dem Gewicht der Fahrzeuge zu Schwingungen, die sich auf die Spurführung und die Kontaktqualität auswirken. Der Schotterkörper hat daher zwei Aufgaben: Er verteilt die Lasten gleichmäßig auf den Untergrund und leitet Feuchtigkeit schnell ab. Gerade im Außenbereich ist Wasserstau der häufigste Grund für spätere Schäden an Schwellen, Verbindungen und Gleisprofilen.
Aufbau eines Gleisbetts im Gartenbetrieb
Ein bewährter Aufbau besteht aus mehreren Schichten. Zunächst wird die Trasse ausgehoben und verdichtet. Anschließend folgt eine tragfähige Frostschutzschicht, die je nach Bodenbeschaffenheit aus gebrochenem Material mit definierter Körnung besteht. Darüber wird das eigentliche Gleisbett aus feinerem Schotter aufgebracht. Die Schichtdicke richtet sich nach der Belastung und dem Untergrund; für Gartenbahnen mit reinem Freizeitbetrieb genügt in der Regel eine Gesamthöhe von etwa 15 bis 20 Zentimetern, wobei die Oberkante des Schotters einige Millimeter unter der Schwellenoberfläche liegen sollte.
Die richtige Schotterkörnung wählen
Für Spur-G-Anlagen eignet sich Splitt oder Schotter mit einer Körnung von etwa 2 bis 8 Millimetern, der gewaschen und frei von Feinanteilen ist. Feinkörnige Sande verdichten sich zu stark, verschlämmen bei Regen und halten Feuchtigkeit. Zu grobes Material hingegen lässt sich schwer ausrichten und bietet den Schwellen keinen ausreichenden Halt. Auf die Farbe sollten Sie achten: Helle Schottersorten verbessern die Sichtbarkeit der Gleise, dunkle Varianten wirken natürlicher, sind aber im Hinblick auf Erwärmung in der Sonne zu bedenken.
Verlegung und Ausrichtung
Vor dem Befestigen der Gleise sollte die Trasse exakt vermessen werden. Verwenden Sie eine Wasserwaage und eine Richtschnur, um Höhenunterschiede und Querlagen zu kontrollieren. Der Schotter wird schichtweise eingebracht und jeweils leicht verdichtet. Anschließend werden die Schienen ausgerichtet und die Schwellen gleichmäßig unterfüttert. Ein Gleis, das auf einer ungleichmäßigen Schotterfläche liegt, neigt dazu, sich unter Last zu verziehen.
Häufige Fragen zur Gleisbettung im Gartenbetrieb
Wie verhindere ich Unkrautwuchs im Gleisbett?
Unkraut wächst vor allem dort, wo Licht und Feuchtigkeit ungestört auf den Untergrund treffen. Ein Vlies oder ein wasserdurchlässiges Geotextil unterhalb der Schotterschicht unterdrückt das Wachstum zuverlässig. Zusätzlich sollte die Trasse regelmäßig kontrolliert und Keimlinge frühzeitig entfernt werden, bevor sich Wurzeln durch den Schotter arbeiten.
Wie wirkt sich Frost auf das Gleisbett aus?
Wasser, das im Untergrund gefriert, dehnt sich aus und kann das Gleisbett anheben. Eine ausreichend dicke, gut drainierende Frostschutzschicht reduziert dieses Risiko deutlich. Achten Sie darauf, dass Wasser seitlich abfließen kann und sich in der Trasse keine Mulden bilden, in denen sich Pfützen sammeln.
Wann muss nachgestopft werden?
Nach den ersten Betriebswochen setzt sich der Schotter erfahrungsgemäß noch etwas. Zeigen sich Gleishöhen, die nicht mehr passen, oder fahren Fahrzeuge unruhig, ist ein Nachstopfen sinnvoll. Dabei wird der Schotter unter den betroffenen Schwellen ergänzt und verdichtet. Kontrollieren Sie danach die Ausrichtung erneut, da sich die Lage des Gleises leicht verschieben kann.
Ist Schotter aus dem Baumarkt geeignet?
Handelsübliche Produkte sind oft ungewaschen und enthalten Staubanteile. Für eine dauerhafte Gartenbahn empfiehlt sich gewaschener Splitt mit definierter Körnung, da er sich besser verdichten lässt und langfristig stabiler bleibt.
Eine sorgfältig angelegte Gleisbettung bildet die Grundlage für einen zuverlässigen Betrieb über viele Jahre. Wer sich vorab mit Schichtaufbau, Körnung und Drainage beschäftigt, vermeidet die meisten typischen Probleme. Unsere Video-Tutorials zeigen die einzelnen Arbeitsschritte im Detail und helfen Ihnen bei der Umsetzung im eigenen Garten.
Gleisbettung Schritt für Schritt anlegen
Eine dauerhaft funktionsfähige Gleisbettung und Schotter für Spur G Gartenbahn richtig anlegen zu können, entscheidet maßgeblich darüber, wie stabil Ihr Gleisnetz über Jahre bleibt. Ein sauber vorbereitetes Bett verhindert Setzungen, sorgt für eine gleichmäßige Lage der Schienen und schützt die Gleissysteme vor Feuchtigkeit und Frostschäden. Die folgende Anleitung beschreibt das Vorgehen für Außenanlagen im Gartenbetrieb und berücksichtigt die besonderen Anforderungen der Witterung.
1. Planung und Trassenverlauf festlegen
Bevor Sie Erdreich bewegen, legen Sie den Gleisverlauf mit Markierungsspray oder Schnur fest. Achten Sie dabei auf ausreichende Kurvenradien, da Gartenbahnfahrzeuge in Spur G auf engen Radien deutlich stärker belastet werden. Berücksichtigen Sie außerdem Leitungen, Wurzeln und Entwässerungswege. Eine nachträgliche Korrektur im bereits verlegten Gleis ist aufwendig, daher lohnt sich eine präzise Vorarbeit.
2. Aushub und Tragschicht

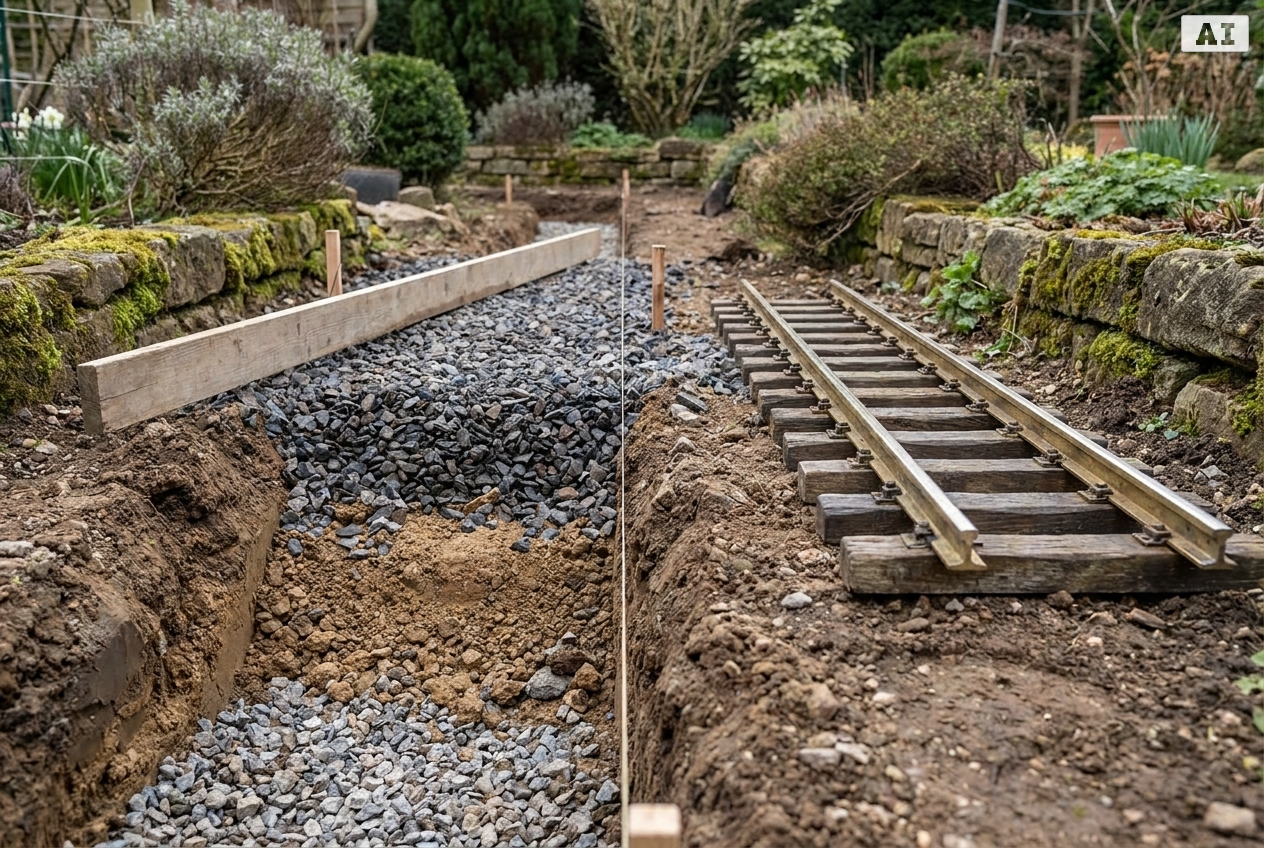

Heben Sie die Trasse etwa 15 bis 20 cm tief aus. Die Breite sollte das Gleisprofil um mindestens 10 cm auf jeder Seite überragen, damit später ausreichend Schotter seitlich eingebracht werden kann. Auf den Aushub kommt eine Tragschicht aus verdichtetem Splitt oder Kies der Körnung 0/32, die in Lagen von maximal 5 cm eingebracht und mit einer Rüttelplatte oder einem Stampfer verdichtet wird. Jede Lage wird vollständig verdichtet, bevor die nächste aufgebracht wird.
3. Geotextil als Trennschicht
Ein Geotextil zwischen Erdreich und Tragschicht verhindert, dass feine Bodenbestandteile in die Schotterlage wandern und dort die Drainagewirkung beeinträchtigen. Bei lehmigen oder stark bindigen Böden ist diese Trennschicht besonders empfehlenswert. Verlegen Sie die Bahnen mit einer Überlappung von mindestens 20 cm.
4. Entwässerung und Gefälle
Die Gleisbettung muss Wasser zuverlässig ableiten. Planen Sie dazu eine Querneigung zur Seite von etwa 2 bis 3 Prozent ein, sodass Niederschlag von der Gleismitte nach außen abfließt. Ein Längsgefälle in Richtung eines Sickerbereichs oder einer Drainageleitung verhindert zusätzlich Staunässe. Stauwasser im Schotter führt zu Frostschäden im Winter und zu Korrosionsproblemen an den Kontaktflächen, was bei Gleisen aus Messing oder vernickelten Profilen die Leitfähigkeit mindert.
5. Schotterbett aufbringen
Für das eigentliche Gleisbett empfehlen wir einen gebrochenen Schotter der Körnung 2/5 oder 4/8, der eine gute Verzahnung und Drainage bietet. Tragen Sie den Schotter in Lagen von maximal 3 bis 4 cm auf und verdichten Sie jede Lage gründlich. Die Oberkante des fertigen Schotterbetts sollte so liegen, dass die Schwellen beziehungsweise Gleisprofile etwa 1 bis 2 cm über dem Schotter zu liegen kommen, damit der Schotter die Schienen seitlich stützt.
6. Gleise verlegen und ausrichten
Setzen Sie die Gleise auf das vorbereitete Bett und richten Sie sie mit einer Wasserwaage und einer Schablone aus. Achten Sie auf eine gleichmäßige Spurweite und einen durchgehend sauberen Übergang zwischen den Elementen. Erst wenn die Lage stimmt, schieben Sie den Schotter seitlich an und verdichten ihn vorsichtig, ohne die Schienen zu verbiegen.
7. Witterungsschutz und Pflege
Auch ein korrekt angelegtes Gleisbett braucht regelmäßige Kontrolle. Nach starken Regenfällen sollten Sie prüfen, ob sich Schotter verlagert hat oder Pfützen entstehen. Entfernen Sie Bewuchs und Laub von den Schienen, um die Leitfähigkeit zu erhalten. Im Herbst empfiehlt sich eine Reinigung der Kontaktflächen, bevor der Winter die Anlage prägt.
Weiterführende Informationen
Für die Auswahl passender Gleisprofile, Schwellen und Befestigungsmaterialien finden Sie in unserem Shop ein abgestimmtes Sortiment für Außenanlagen. Passende Erklärvideos zum Verlegen und Ausrichten zeigen die einzelnen Arbeitsschritte im Detail; die Übersicht der Gleissysteme hilft Ihnen bei der Materialplanung.
Passende Produkte entdecken
Produkte
Z21 WLANMAUS newGen - Digitales Steuergerät für Spur-G Gartenbahn - Roco
Brücke 60 cm aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Wundertüte mit Basic Spur-G Zubehör - Überraschungs Gartenbahn-Geschenk Box
Brücke Erweiterung aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
4x Digitaler Weichenantrieb mit 4 GRATIS Weichenheizung Wetterfest Spur G
Brücke Startset aus stabilem HDPE-Kunststoff, erweiterbar, Spur G Gartenbahn
Elektrische Einbindung und Zubehör im Gleisbett
Wer eine Spur-G-Gartenbahn dauerhaft betreiben möchte, muss die Elektrik von Beginn an als festen Bestandteil der Gleisbettung planen. Gleisbettung und Schotter für Spur G Gartenbahn richtig anlegen bedeutet deshalb immer auch, Leitungswege, Schutzrohre und Anschlusspunkte so zu wählen, dass sie später zugänglich bleiben, witterungsbeständig verlegt sind und die Stromversorgung des Gleises zuverlässig gewährleisten. Nachträgliche Korrekturen unter bereits verdichtetem Schotter sind aufwendig und führen häufig zu Übergangswiderständen, die sich erst nach Wochen als unregelmäßiger Fahrbetrieb bemerkbar machen.
Kabelführung im Schutzrohr neben dem Schotter
Die Stromzuleitungen zum Gleis sollten grundsätzlich in einem Schutzrohr geführt werden, das neben dem Schotterbett, nicht unmittelbar darunter, verläuft. Bewährt haben sich Kunststoffrohre mit einem Innendurchmesser, der mindestens das Doppelte des Leitungsquerschnitts aufnimmt, damit sich Kabel bei Temperaturschwankungen frei bewegen können und sich das Einziehen späterer Ergänzungen unkompliziert gestaltet. Das Rohr sollte mit einem leichten Gefälle verlegt werden, damit eindringendes Wasser nicht im Rohr stehen bleibt, und an beiden Enden mit geeigneten Dichtungen versehen sein.
Wichtig ist der Abstand zum Schotter: Die Leitung sollte so verlegt werden, dass sie beim Nachstopfen oder Ausbessern des Bettes nicht beschädigt wird. Eine Lage aus Sand unterhalb des Rohres sorgt für eine gleichmäßige Auflage und verhindert Spannungen an den Verbindungsstellen. Gerade im Außenbereich, wo Frost und Bodenbewegungen auftreten, ist diese mechanische Entkopplung ein entscheidender Faktor für die Langlebigkeit der gesamten Anlage.
Gemeinsame Masse und Anschlussstellen
Bei der elektrischen Auslegung ist auf eine saubere gemeinsame Masse zu achten. Sämtliche Gleisabschnitte, Weichenantriebe und Beleuchtungskreise sollten auf einen gemeinsamen Massepunkt zurückgeführt werden, um Potenzialunterschiede und Brummschleifen zu vermeiden. Die Verbindung zur Masse ist dabei so auszuführen, dass sie mechanisch geschützt im Gleisbett liegt und nicht durch Schotterbewegungen gelockert werden kann. Verwenden Sie dafür ausschließlich Verbinder, die für den Dauerbetrieb im Freien ausgelegt sind.
Die Einspeisung ins Gleis erfolgt idealerweise an mehreren Stellen, besonders bei längeren Strecken mit Weichenstraßen. Jede Einspeisung sollte über eine eigene, gut erreichbare Anschlussdose verfügen. Diese Dosen werden am Rand des Schotterbetts positioniert, sodass Kontrolle und Wartung möglich bleiben, ohne den Gleisbereich aufbrechen zu müssen.
Zubehör im digitalen Betrieb
Mit dem zunehmenden Einsatz digitaler Steuerung rückt auch das Zubehör stärker in den Fokus der Planung. Weichenantriebe, Signale, Beleuchtung und Soundmodule lassen sich über Decoder ansprechen, wodurch sich die Verkabelung vereinfacht, die Anforderungen an die Leitungsführung jedoch nicht verringern. Stellen Sie sicher, dass Decoder und Zubehörkomponenten an gut zugänglichen Positionen montiert werden, idealerweise in wasserdicht verschlossenen Gehäusen neben dem Gleisbett. Die Verbindungen zum Gleis sollten möglichst kurz gehalten und mit Dichtmasse oder Schrumpfschläuchen gegen Feuchtigkeit gesichert werden.
Für die Dokumentation empfiehlt sich ein einfacher Verlegeplan, in dem Schutzrohrverläufe, Anschlusspunkte und Massepunkte eingetragen sind. Dieser Plan erleichtert spätere Erweiterungen erheblich und hilft bei der Fehlersuche, wenn ein Gleisabschnitt ausfällt.
Praxishinweise für den Aufbau
Bevor Sie den Schotter einbringen, prüfen Sie alle Verbindungen auf Durchgang und Isolation. Verlegen Sie Probestrecken und testen Sie den Betrieb mit einer Lokomotive, bevor das Bett endgültig verdichtet wird. So lassen sich Fehler früh erkennen, während die Korrektur noch mit überschaubarem Aufwand möglich ist. Eine sorgfältige Abnahme vor der endgültigen Bettung spart in der Regel mehr Zeit, als sie kostet.
Unsere Video-Tutorials zeigen die einzelnen Arbeitsschritte, von der Rohrverlegung über die Massekontaktierung bis zur Installation der Decoder, Schritt für Schritt. Sie können diese Anleitungen als Grundlage für Ihre eigene Planung nutzen und bei Fragen zu Ihrer konkreten Anlage gern auf unsere Fachberatung zurückgreifen.
Weitere Empfehlungen
Produkte
Dekoder-Programmer für Spur-G
Decoder-Sound-Set SX6 Wismarer Triebwagen
SX6 Soundmodul 16 Bit für DRIVE-Lokdekoder
Stainz SX6 Soundmodul
HSB 99 6001 2x80x Dampflok SX6 Soundmodul
BR
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Gleisbettung und Schotter für Spur G Gartenbahn richtig anlegen
Welche Komponenten und Leitungsquerschnitte werden für die Grundverdrahtung einer digitalen Gartenbahn mit ca. 70 lfm Messing-Flexgleis benötigt?
Für eine digitale Gartenbahn dieser Größe benötigen Sie in der Regel eine Gleisversorgung mit ausreichend dimensionierter Zentrale, eine Einspeisung an mehreren Punkten sowie Verteiler- und Anschlussleitungen. Bei rund 70 laufenden Metern Messing-Flexgleis empfiehlt es sich, die Strecke in Abschnitte zu gliedern und jeden Abschnitt separat einzuspeisen. So bleibt der Spannungsabfall gering. Für die Hauptleitungen werden meist Querschnitte im Bereich von 1,5 bis 2,5 Quadratmillimetern verwendet, für die Stichleitungen zu den Gleisen genügen oft 1 bis 1,5 Quadratmillimeter. Verwenden Sie witterungsbeständige Kabel mit UV-Schutz und verlegen Sie diese in Schutzrohren im Gleisbett oder daneben. Verbindungen sollten wasserdicht ausgeführt und mit Schrumpfschlauch oder geeigneten Steckverbindern gesichert werden. Lassen Sie die Dimensionierung nach Länge und Stromaufnahme Ihrer Fahrzeuge prüfen, bevor Sie die Verdrahtung festlegen.
Wie werden digitale Weichen, Rückmelder und Gebäudebeleuchtung (LED) am besten eingebunden?
Digitale Weichen sollten über einen eigenen Busstrang mit eindeutigen Decoder-Adressen angesteuert werden. Die Busleitung ist getrennt von den Gleisleitungen zu verlegen, um Störungen zu minimieren. Rückmelder benötigen kurze, verdrillte Leitungen und sollten an gut zugänglichen Stellen im Gleisbett liegen. Die LED-Beleuchtung von Gebäuden wird am besten über einen separaten Stromkreis mit eigenem Schalter betrieben. So bleibt die Fahrzeugsteuerung unbeeinflusst, und Sie können Lichtszenen unabhängig vom Fahrbetrieb gestalten.
