Anfahrverzögerung bei analoger Modellbahn: So gelingt das realistische Anfahren
Ein ruckartiger Start der Lokomotive stört das harmonische Bild jeder Modellbahnanlage. Wer seine Anlage im Analogbetrieb steuert, kennt das Problem: Sobald der Trafo aufgedreht wird, schießt die Lok oft unkontrolliert los. Doch wie lässt sich die Anfahrverzögerung bei einer analogen Modellbahn richtig einstellen? In diesem Ratgeber erfahren Sie, wie Sie durch physikalische Anpassungen und technische Zusatzmodule ein realistisches Fahrverhalten erreichen. Ein sanftes Anfahren und Abbremsen schont nicht nur die Getriebe Ihrer wertvollen Fahrzeuge, sondern sorgt auch für ein authentisches Bahnerlebnis. Wir führen Sie durch die verschiedenen Möglichkeiten der Optimierung, von der Wartung der Schienen bis hin zur Installation spezieller Elektronik-Bausteine für den analogen Gleichstrombetrieb.
Grundlagen der Beschleunigung im Analogbetrieb
Der Betrieb einer Gartenbahn in der Spur G fasziniert durch die physikalische Präsenz der Fahrzeuge und die Detailtreue der Technik. Während im digitalen Betrieb (DCC) komplexe Anfahr- und Bremsverzögerungen über die Konfiguration der Sounddecoder gesteuert werden, stellt der Analogbetrieb Gartenbahner vor spezifische Herausforderungen. Wenn Sie wissen möchten, wie Sie die Anfahrverzögerung bei einer analogen Modellbahn richtig einstellen, müssen Sie zunächst die elektrotechnischen Zusammenhänge zwischen Gleisspannung, Motorlast und Getriebeeffizienz verstehen.
Im klassischen Analogbetrieb wird die Geschwindigkeit der Lokomotive direkt über die am Gleis anliegende Gleichspannung geregelt. Ein herkömmlicher Fahrregler erhöht die Spannung linear, was bei vielen Modellen zu einem abrupten Anfahren führt. Um ein realistisches Fahrbild zu erzeugen, das dem schweren Vorbild einer Schmalspurbahn entspricht, ist eine technische Unterstützung notwendig. Hier setzen hochwertige elektronische Komponenten und präzise abgestimmte Ersatzteile an, um das Fahrverhalten nachhaltig zu optimieren.
Die Rolle der Getriebetechnik für ein sanftes Anfahrverhalten
Ein entscheidender Faktor für die Dynamik einer Lokomotive ist das verbaute Getriebe. In der Spur G haben sich über Jahrzehnte bestimmte Standards etabliert, die eine hohe Robustheit im Gartenbetrieb gewährleisten. Unsere Ersatzteile und Getriebekomponenten sind explizit auf eine hohe Passgenauigkeit zu gängigen Systemen wie denen von LGB ausgelegt. Dies stellt sicher, dass Sie bei einer Wartung oder einem Umbau auf Komponenten zurückgreifen können, die mechanische Reibungsverluste minimieren.
Ein schwergängiges Getriebe oder verharztes Schmiermittel sind oft die Ursache dafür, dass eine Lokomotive erst bei einer hohen Spannung ruckartig anläuft. Durch den Einsatz von kugelgelagerten Radsätzen und präzise gefertigten Zahnrädern lässt sich der Losbrechwiderstand signifikant senken. Wenn die Mechanik leichtgängig arbeitet, reagiert der Motor bereits auf geringe Spannungsanstiege, was die Grundlage für eine kontrollierte Anfahrverzögerung im Analogbetrieb bildet.
Technische Lösungen zur Realisierung einer Anfahrverzögerung
Da im Analogbetrieb kein Mikroprozessor in der Lokomotive die Befehle interpretiert, muss die Verzögerung entweder durch den Fahrregler oder durch zusätzliche Bausteine in der Lokomotive realisiert werden. Es gibt verschiedene Ansätze, um das Fahrverhalten zu verfeinern:
- Elektronische Fahrregler mit Impulsbreitensteuerung (PWM): Moderne analoge Fahrpulte nutzen die PWM-Technik, um bereits bei niedrigen Spannungen ein hohes Drehmoment am Motor zu erzeugen. Viele dieser Geräte verfügen über einstellbare Regler, mit denen sich die Trägheit der Beschleunigung simulieren lässt.
- Kondensatorspeicher und Pufferungen: Durch den Einbau von speziellen Pufferspeichern in die Lokomotive können kurze Spannungsunterbrechungen überbrückt werden. Gleichzeitig unterstützen diese Schaltungen ein sanfteres Hochlaufen des Motors, da sie Spannungsspitzen glätten.
- Lastnachregelung in Analog-Decodern: Einige moderne Sounddecoder, wie unsere Drive-M Serie, sind so konzipiert, dass sie auch im Analogmodus aktiv in das Fahrgeschehen eingreifen können. Sie erkennen die anliegende Gleisspannung und regeln den Motor gemäß der hinterlegten Kennlinien hoch, was zu einem absolut vorbildgerechten Anfahr- und Bremsweg führt.
Optimierung der Stromabnahme für ruckfreies Fahren
Die beste Anfahrverzögerung ist wirkungslos, wenn die Stromaufnahme zwischen Schiene und Rad unterbrochen wird. Im Gartenbetrieb sind die Gleise wechselnden Witterungseinflüssen ausgesetzt. Oxidation auf Messingprofilen führt zu Kontaktproblemen, die besonders beim langsamen Anfahren kritisch sind. Wir empfehlen daher den Einsatz von vernickelten Gleissystemen. Die Vernickelung bietet eine hervorragende Leitfähigkeit und ist extrem korrosionsbeständig, wodurch der Reinigungsaufwand minimiert wird.
Zusätzlich sollten Sie die Stromabnehmer Ihrer Lokomotiven regelmäßig warten. Der Austausch gegen hochwertige Kohlebürsten und die Montage von kugelgelagerten Radsätzen mit integrierter Stromabnahme an den Waggons oder der Lokomotive selbst verbessert die Kontaktstabilität massiv. Eine flackerfreie Beleuchtung und ein unterbrechungsfreier Lauf sind das Resultat einer konsequenten Optimierung der Stromwege.
Schritt-für-Schritt: Die mechanische Feinabstimmung
Bevor Sie elektronische Anpassungen vornehmen, sollten Sie die mechanische Basis Ihrer Spur-G Lokomotive prüfen. Gehen Sie dabei wie folgt vor:
- Reinigung: Entfernen Sie altes Fett aus dem Getriebeblock. Rückstände können über die Jahre verkleben und den Motor blockieren.
- Schmierung: Verwenden Sie spezielles Getriebefett, das kunststoffverträglich und witterungsbeständig ist. Eine punktgenaue Schmierung reduziert die Reibung und begünstigt ein sanftes Anlaufen.
- Getriebeprüfung: Kontrollieren Sie die Zahnräder auf Verschleiß. Unsere Ersatzteile bieten hier volle Kompatibilität und sorgen für eine Wiederherstellung der ursprünglichen Laufruhe.
- Gewichtsoptimierung: Eine Erhöhung des Reibungsgewichts durch zusätzliche Ballastgewichte kann helfen, die Traktion zu verbessern und ein Durchdrehen der Räder beim Anfahren zu verhindern.
Warum die Wahl der richtigen Elektronik entscheidend ist
ML-Train hat es sich zur Aufgabe gemacht, technische Lücken zu schließen, die bei Standardkomponenten oft bestehen. Unsere Eigenentwicklungen im Bereich der Elektronik, wie die Drive-M Module, sind darauf ausgelegt, auch anspruchsvolle Szenarien im Außenbereich zu meistern. Während einfache Analogregler oft nur die Spannung stumpf erhöhen, ermöglichen spezialisierte Bausteine eine feinfühlige Steuerung.
Wenn Sie Ihre Anlage von Grund auf professionell planen, sollten Sie auch über die Integration von Sounddecodern nachdenken, die analogfähig sind. Diese bieten den Vorteil, dass Sie die Vorteile der digitalen Regelungstechnik nutzen können, ohne zwingend auf eine vollständige DCC-Zentrale umsteigen zu müssen. Die Programmierung der CV-Werte (Configuration Variables) für die Anfahr- und Bremsverzögerung bleibt im Decoder gespeichert und wird im Analogbetrieb entsprechend umgesetzt.
Zusammenfassung und Empfehlung
Das Einstellen der Anfahrverzögerung bei einer analogen Modellbahn ist eine Kombination aus mechanischer Perfektion und elektronischer Unterstützung. Achten Sie auf saubere, vorzugsweise vernickelte Gleise, eine lückenlose Stromaufnahme und ein leichtgängiges Getriebe. Durch den Einsatz passgenauer Ersatzteile und moderner Steuerungsmodule erzielen Sie ein Fahrverhalten, das Ihre Gartenbahn zu einem echten Erlebnis macht.
Für tiefergehende Informationen zum Einbau unserer Elektronik-Komponenten oder zur Wartung Ihrer Getriebe laden wir Sie ein, unsere umfangreichen Video-Tutorials zu nutzen. Dort zeigen wir Ihnen praxisnah, wie Sie das Maximum aus Ihrer Spur-G Technik herausholen.
Erfahren Sie mehr in unseren Technik-Videos: ML-Train Video-Expertise entdecken
Passende Produkte entdecken
Anfahrverzögerungs-Set
Stainz Analoges SX6 Sound-Set
HSB 99 6001 2x80x Analoges SX6 Sound-Set
Harzkamel Analoges SX6 Sound-Set

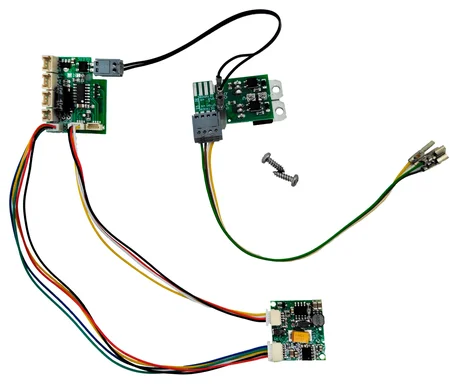

Schienenbus VT98 VT 798 Analoges SX6 Sound-Set
V60 Analoges SX6 Sound-Set
Technische Lösungen für sanftes Anfahren
Ein ruckartiger Start zerstört das realistische Bild einer Gartenbahn im Außenbetrieb. Besonders im Analogbetrieb stellt die präzise Steuerung der Anfahrphase eine technische Herausforderung dar. Während Digitaldecoder diese Aufgabe softwareseitig lösen, benötigen analoge Systeme Hardware-Unterstützung. Mit den richtigen Komponenten erzielen Sie jedoch auch ohne komplexe Digitalzentrale ein seidenweiches Fahrverhalten.
Die physikalische Ursache für das Losstürmen der Lokomotiven liegt in der Haftreibung der Motoren und Getriebe. Erst wenn die Spannung einen gewissen Schwellenwert überschreitet, setzt sich die Mechanik in Bewegung. Ohne elektronische Hilfe geschieht dies oft sprunghaft. Hier setzen spezialisierte Lösungen an, die den Spannungsanstieg am Gleis oder direkt im Fahrzeug glätten.
ML-Train bietet hierfür verschiedene Ansätze, die von der einfachen Pufferung bis hin zu komplexen Modulen reichen. Ziel ist es immer, die Trägheit einer echten Lokomotive zu simulieren. So gleitet Ihr Zug majestätisch aus dem Bahnhofsbereich, statt wie ein Rennwagen zu beschleunigen. Dies schont zudem die empfindlichen Getriebeteile und Kupplungen Ihrer Fahrzeuge.
Einbau von Anfahr- und Bremsbausteinen
Die effektivste Methode für eine realistische Geschwindigkeitsänderung ist ein spezieller Elektronikbaustein. Diese Module werden zwischen Fahrregler und Gleis oder direkt in das Fahrzeug geschaltet. Sie sorgen dafür, dass die Spannung nicht sofort in voller Höhe am Motor anliegt. Stattdessen generiert die Elektronik eine künstliche Rampe, die den Stromfluss kontrolliert steigert.
Beim Abschalten der Fahrspannung bewirkt das Modul eine entsprechende Bremsverzögerung. Der Zug rollt langsam aus, was besonders vor Signalen oder Bahnsteigen für ein vorbildgerechtes Bild sorgt. Viele dieser Bausteine lassen sich über Potentiometer individuell auf das Gewicht und die Motorisierung der Lokomotive einstellen. Schwere Güterzüge benötigen längere Rampen als leichte Rangierlokomotiven.
Für die Integration solcher Systeme finden Sie bei uns passende Komponenten für die Gleisbau Elektronik, die speziell für die Stromstärken der Spur G ausgelegt sind. Die Installation erfordert meist nur grundlegende Lötkenntnisse oder die Nutzung von Schraubklemmen. Achten Sie beim Einbau auf eine ausreichende Belüftung der Bausteine, da bei der Spannungsregelung Wärme entstehen kann.
Ein weiterer Vorteil dieser Module ist der Schutz der Motoren. Durch das sanfte Hochfahren werden Lastspitzen vermieden, was die Lebensdauer der Kohlebürsten verlängert. In Kombination mit einem hochwertigen Lokdekoder im Analogmodus lassen sich sogar noch feinere Abstufungen erreichen. So wird jede Fahrt zu einem technisch präzisen Erlebnis.
Kondensatoren und Pufferung
Kurze Kontaktunterbrechungen sind der Feind eines ruhigen Fahrbildes. Besonders auf Weichenstraßen oder bei leicht verschmutzten Gleisen im Gartenbetrieb stocken Lokomotiven oft kurzzeitig. Eine Kondensatorschaltung fungiert hier als kleiner Energiespeicher direkt im Fahrzeug. Sie überbrückt stromlose Abschnitte und glättet die Restwelligkeit der Fahrspannung.
Diese Pufferung verhindert das typische "Stottern" beim Anfahren. Wenn der Motor gerade anlaufen will und der Kontakt kurz abreißt, hält der Kondensator die Spannung stabil. Das Ergebnis ist ein deutlich gleichmäßigerer Lauf in niedrigen Geschwindigkeitsbereichen. Für die Umsetzung eignen sich Goldcaps oder spezielle Elektrolytkondensatoren mit hoher Kapazität.
Die Dimensionierung muss dabei exakt auf die Leistungsaufnahme der Spur-G-Motoren abgestimmt sein. Zu kleine Kapazitäten zeigen im Außenbereich kaum Wirkung. Wir führen für diese Optimierungen verschiedene Lok- und Wagenteile, die für die zusätzliche Stromaufnahme und Speicherung vorbereitet sind. Eine Pufferung verbessert zudem die Tonqualität, falls Sie ein SUSI-Soundmodul für alle Spur G-Loks verwenden.
Beachten Sie beim Einsatz von Kondensatoren, dass diese beim Einschalten der Anlage einen hohen Ladestrom ziehen können. Moderne Schaltungen verfügen daher über eine Ladestrombegrenzung. Dies schützt Ihren Fahrregler vor Überlastung und sorgt für einen sicheren Betrieb. Die Pufferung ist somit eine der sinnvollsten Investitionen für jeden Analogfahrer.
Die Rolle von Schmiermitteln
Technische Elektronik kann mechanische Mängel nur bedingt ausgleichen. Eine gründliche Getriebereinigung steht daher am Anfang jeder Optimierung. Altes, verharztes Fett erhöht den mechanischen Widerstand massiv. Dies führt dazu, dass die Lok erst bei sehr hoher Spannung anläuft und dann sofort losschießt.
Entfernen Sie alte Schmierstoffreste vollständig aus dem Getriebeblock, bevor Sie neues Fachfett auftragen. Verwenden Sie ausschließlich harz- und säurefreie Spezialschmiermittel für den Modellbahnbereich. Ein Tropfen Präzisionsöl an den Achslagern reduziert die Reibung zusätzlich. Dies senkt die benötigte Anfahrspannung spürbar und ermöglicht extrem langsame Rangierfahrten.
Besonders bei älteren Modellen lohnt sich oft ein Blick in das Innere der Antriebseinheit. Verschlissene Zahnräder oder eingelaufene Lager sollten Sie zeitnah ersetzen. Wir bieten hierfür Ersatzlösungen wie das B-Getriebe von LGB an, um die Laufruhe Ihrer Klassiker wiederherzustellen. Ein perfekt gewartetes Getriebe ist die Basis für jede elektronische Anfahrverzögerung.
Prüfen Sie nach der Reinigung auch die Stromabnehmerkohlen und Schleifer. Nur wenn der Strom ungehindert fließen kann, arbeitet die Mechanik präzise. Die Kombination aus sauberer Mechanik und unterstützender Elektronik garantiert Ihnen ein Fahrverhalten, das höchsten Ansprüchen genügt. Nehmen Sie sich die Zeit für die Wartung, Ihre Lokomotiven werden es mit Langlebigkeit danken.
Weitere Empfehlungen
Optimierung der Gleisanlage und Wartung
Ein sanftes Anfahren im Analogbetrieb hängt nicht nur von der Technik innerhalb der Lokomotive ab. Die Beschaffenheit der Fahrstrecke spielt eine entscheidende Rolle für das Fahrverhalten. Jede Unterbrechung im Stromfluss zwingt den Motor zu einem abrupten Stopp oder einem ruckartigen Start. Besonders bei Gartenbahnen im Außenbereich beeinflussen Umwelteinflüsse die Leitfähigkeit massiv.
Staub, Pollen und Oxidationsschichten bilden einen unsichtbaren Widerstand auf den Schienenprofilen. Dieser Widerstand führt dazu, dass die Spannung am Motor nicht konstant anliegt. Wer eine präzise Anfahrverzögerung realisieren möchte, muss daher zuerst die Hardware-Basis optimieren. Nur ein perfekter Schienenkontakt garantiert, dass die mühsam eingestellten Fahrstufen auch tatsächlich am Radsatz ankommen.
Neben der Sauberkeit ist die mechanische Stabilität der Gleisverbindungen essenziell. Lose Schienenverbinder verursachen Mikrofunkeln und Spannungsspitzen, welche die analoge Steuerung stören. Wir empfehlen daher die Verwendung von verschraubbaren Schienenverbindern oder hochwertigen Komponenten aus dem Bereich Gleisbau Elektronik. Dies stellt sicher, dass der Stromfluss über die gesamte Anlage hinweg homogen bleibt.
Gleisreinigung für stabilen Kontakt
Messingprofile sind der Standard in der Spur G, neigen jedoch zur Oxidation. Diese dunkle Schicht sieht zwar vorbildgerecht aus, verschlechtert aber die elektrische Leitfähigkeit. Ein schlechter Schienenkontakt verhindert, dass die Lokomotive bei niedrigen Spannungen kontrolliert anrollt. Oft macht die Lok dann einen Satz nach vorne, sobald die Spannung hoch genug ist, um den Widerstand zu überwinden.
Regelmäßiges Reinigen der Gleisoberflächen ist für Analogfahrer daher unumgänglich. Mechanische Reinigungsmittel wie Schienenreinigungsgummis entfernen grobe Rückstände effektiv. Achten Sie darauf, die Kanten der Profile nicht abzurunden, um die Auflagefläche der Räder nicht zu verkleinern. Für den automatisierten Betrieb bieten sich Reinigungswagen an, die während der Fahrt die Profile polieren.
Ein oft unterschätzter Faktor sind die Stromabnehmer an den Lokomotiven selbst. Verschmutzte Schleifer oder verharzte Radlager blockieren den Stromfluss genauso wie dreckige Schienen. Prüfen Sie regelmäßig die Lok- und Wagenteile auf Abnutzung oder Verschmutzung. Nur wenn die gesamte Kette vom Fahrpult bis zum Motor sauber ist, greift die gewünschte Anfahrverzögerung.
Um die Wartungsintervalle im Gartenbetrieb zu verlängern, setzen viele Profis auf vernickelte Gleissysteme. Diese sind deutlich resistenter gegen Witterungseinflüsse und bieten eine dauerhaft bessere Leitfähigkeit. Wer dennoch bei Messing bleibt, sollte nach der Reinigung spezielle Leitpasten verwenden. Diese schützen das Metall vor schneller Neuoxidation und stabilisieren den Kontakt zwischen Schiene und Rad.
Justierung der Fahrregler
Die Fahrpult-Einstellung ist das Herzstück der analogen Steuerung. Herkömmliche Transformatoren liefern oft eine unpräzise Ausgangsspannung im unteren Bereich. Dies erschwert das feinfühlige Rangieren und das langsame Beschleunigen schwerer Züge. Ein hochwertiger Fahrregler sollte über ein fein rastendes oder stufenloses Potentiometer verfügen.
Achten Sie beim Kauf auf die Ampere-Leistung des Reglers. Ein zu schwaches Fahrpult bricht unter Last zusammen, was zu einem ungewollten Spannungsabfall führt. Dieser Effekt tritt besonders dann auf, wenn zusätzliche Verbraucher wie LED Leuchtmittel in den Waggons verbaut sind. Eine stabile Spannungsversorgung ist die Grundvoraussetzung für jede Form der elektronischen Anfahrverzögerung.
Moderne analoge Fahrgeräte erlauben oft die Justierung der Mindestspannung. Damit stellen Sie sicher, dass der Motor bereits kurz vor dem Losrollen unter Strom steht. Dies minimiert das Losbrechmoment der Mechanik und sorgt für einen flüssigen Übergang in die Bewegung. Experimentieren Sie mit der Reglerstellung, um den Punkt zu finden, an dem die Lokomotive gerade noch stillsteht.
Sollten Sie Ihre Anlage später auf digitale Komponenten erweitern wollen, ist die Vorarbeit an der Verkabelung Gold wert. Eine solide Basis mit ausreichendem Querschnitt verhindert Leistungsverluste auf langen Strecken. Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um die Einspeisepunkte gleichmäßig zu verteilen. So bleibt die Kontrolle über das Anfahrverhalten an jeder Stelle Ihrer Gartenbahn identisch.
Abschließend ist festzuhalten, dass Geduld beim Einstellen der Parameter der Schlüssel zum Erfolg ist. Jede Lokomotive reagiert aufgrund ihres Getriebes und Gewichts unterschiedlich auf die Spannungssignale. Dokumentieren Sie die optimalen Reglerstellungen für Ihre verschiedenen Züge. So erreichen Sie ein Fahrbild, das dem großen Vorbild in nichts nachsteht.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu wie anfahrverzögerung bei analoger modellbahn richtig einstellen
Kann man bei Analog-Loks die Anfahrverzögerung einstellen?
Direkt am Motor oder Fahrpult ist dies ohne Zusatzmodule nicht möglich. Sie können jedoch spezielle Anfahr- und Bremsbausteine zwischen Gleis und Motor schalten, die die Spannung langsam hochfahren. Alternativ sorgt ein hochwertiger Dekoder im Analogmodus für ein programmiertes, sanftes Beschleunigungsverhalten.
Wie funktioniert die Geschwindigkeitssteuerung bei Analogbahnen?
Die Geschwindigkeit wird primär über die Höhe der Gleichspannung am Gleis geregelt, die meist zwischen 0 und 24 Volt liegt. Ein Transformator oder Fahrregler variiert diese Spannung, woraufhin der Motor der Lokomotive seine Drehzahl proportional anpasst. Mechanische Lasten und Steigungen beeinflussen dabei direkt das Tempo, da keine automatische Lastregelung wie im Digitalbetrieb stattfindet.
Welche Bauteile brauche ich für eine Anfahrverzögerung?
Sie benötigen primär einen elektronischen Anfahr- und Bremsbaustein, der entweder im Gleisanschluss oder in der Lok verbaut wird. Ergänzend sind Kondensatoren zur Pufferung und hochwertige Schmiermittel für ein leichtgängiges Getriebe ratsam.
Hilft ein besserer Trafo bei der Anfahrverzögerung?
Ein hochwertiger Fahrregler mit feinerer Skalierung ermöglicht zwar eine präzisere manuelle Steuerung, ersetzt aber keine automatische Verzögerungselektronik. Erst die Kombination aus guter Spannungsquelle und internen Bausteinen sorgt für ein wirklich sanftes Anfahren ohne manuelles Nachregeln.
