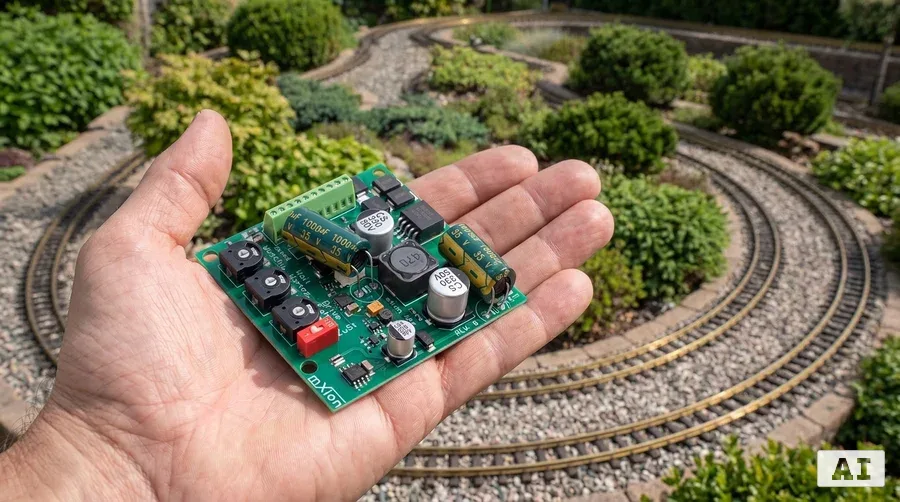

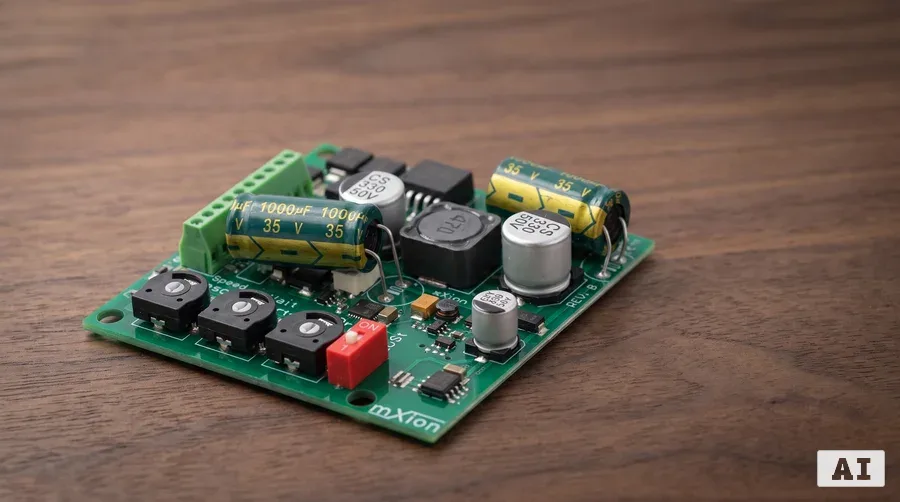

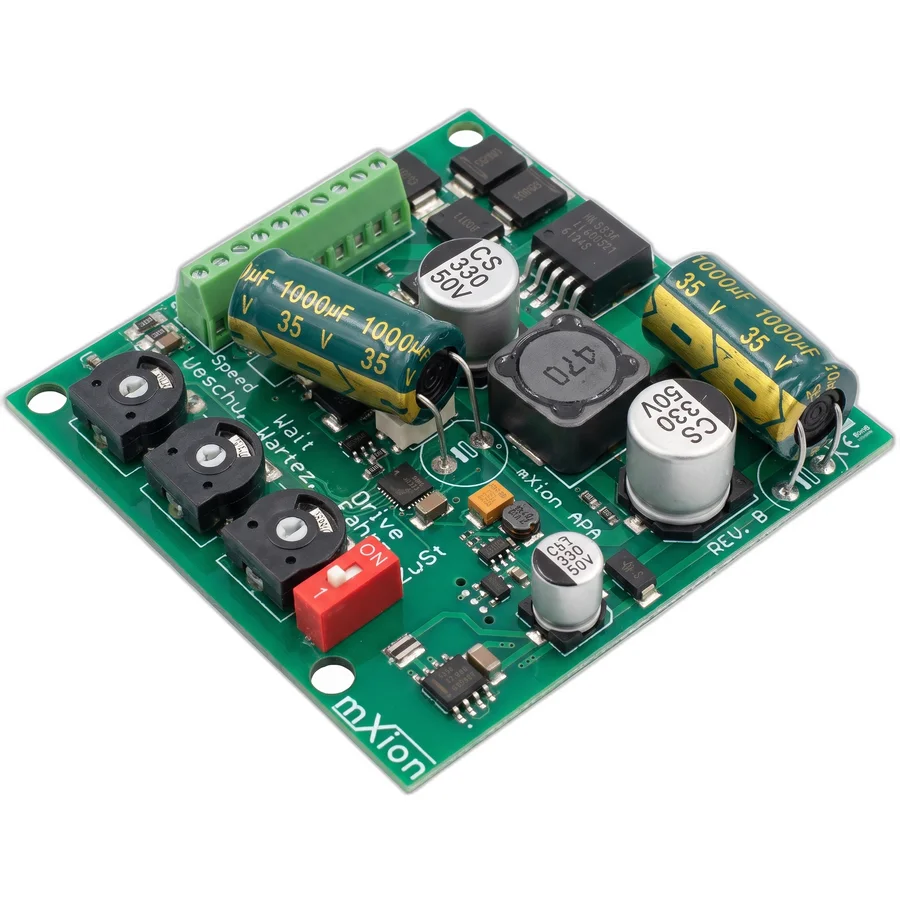

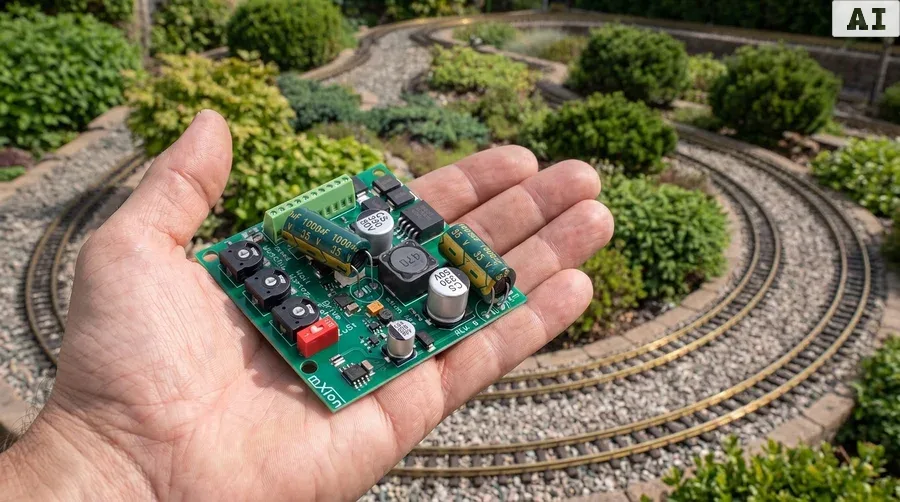

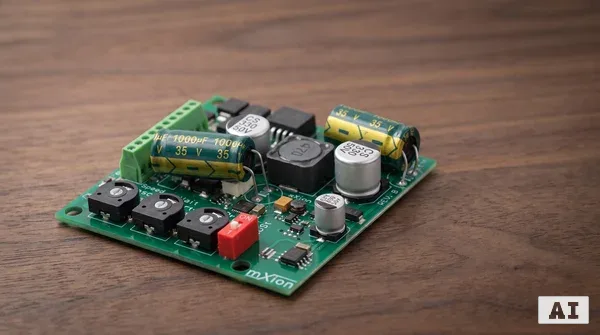

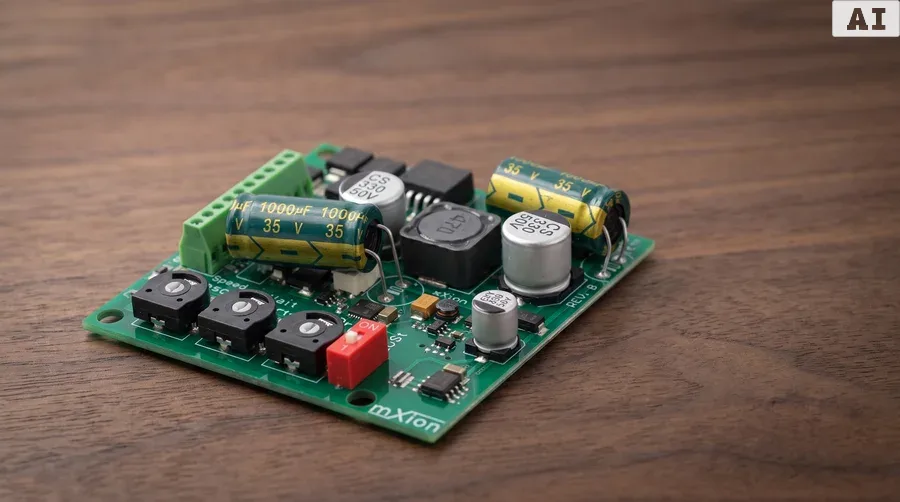

Analoge Pendelzugsteuerung 5 A für Spur-G mit Anfahr- und Bremsverzögerung ML-Train 84003018

Die ML-Train Pendelzugsteuerung 84003018 ist für den anspruchsvollen Einsatz auf Spur-G-Anlagen konzipiert und bietet weit mehr als eine einfache Fahrtrichtungsumkehr. Mit ihrem umfangreichen Funktionsumfang richtet sie sich an Gartenbahn-Enthusiasten, die realistische Fahrszenarien mit Weichensteuerung und Zwischenhalten auf ihrer Außenanlage umsetzen möchten.

Weichensteuerung integriert
Der integrierte Weichenausgang liefert einen 700-ms-Schaltimpuls mit automatischer Umpolung. Damit lassen sich Doppelspulenantriebe und EPL-Weichenantriebe direkt ansteuern, ohne dass ein separates Weichendecoder-Modul erforderlich ist – eine deutliche Reduzierung des Verkabelungsaufwands auf der Anlage.

Digitale Feinjustierung über CV-Werte

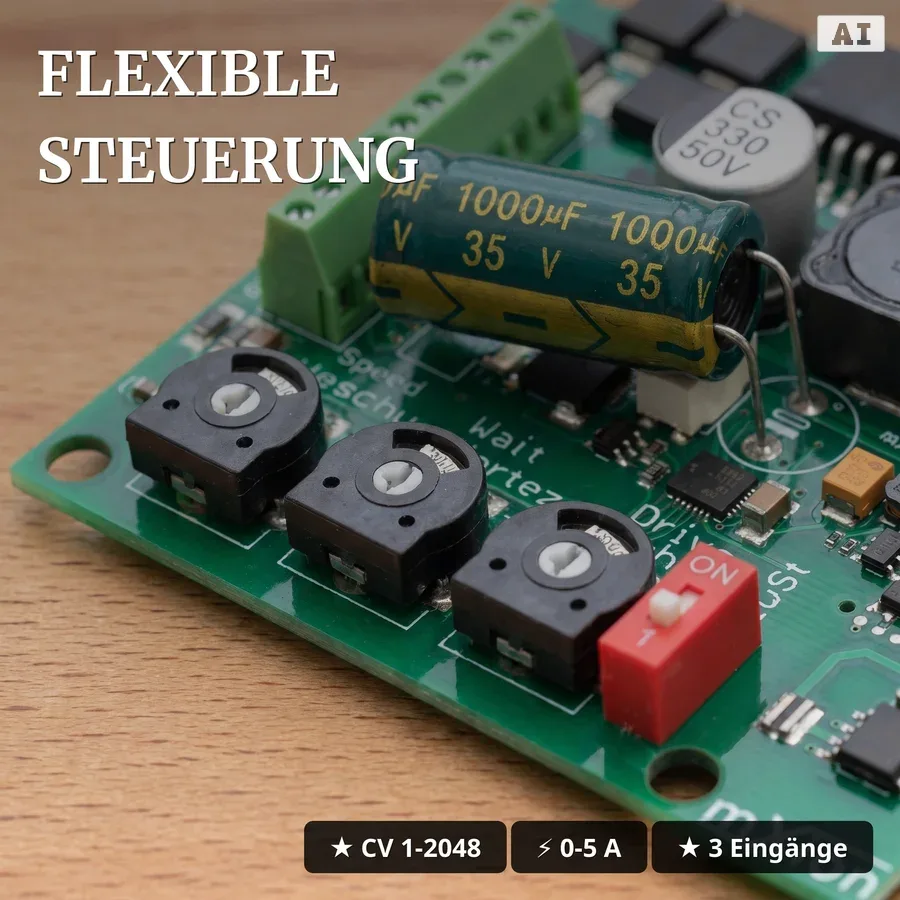

Für erfahrene Anwender bietet das Modul zahlreiche Konfigurationsmöglichkeiten über CV-Programmierung: Anfahr- und Bremsverzögerung lassen sich über CV 24 einstellen, die elektronische Stromgrenze über CV 30 zwischen 0 und 5 Ampere festlegen. Der Weichenadress-Bereich reicht von 1 bis 2048 und ist über CV 18 zwischen Standard-Norm und Roco/Fleischmann-Format umschaltbar.

Automatisierter Fahrplanbetrieb
Über die Modellbahnzeit (CV 25-29) lässt sich ein automatisierter Zeitplanbetrieb realisieren. So können mehrere Pendelzugstrecken zeitlich koordiniert werden, was besonders bei größeren Gartenbahn-Anlagen mit mehreren Streckenabschnitten von Vorteil ist.

• Programmiersperre über CV 15/16 als Schlüssel/Schloss-System (Standardwert 95)
• Firmware-Update über PC-Programmiergerät oder Herstellerservice möglich
• Status-LED zeigt Digitalbetrieb und Kurzschluss zuverlässig an
• Sichere Halt-Funktion: bei digitaler Deaktivierung wird der nächste Endbahnhof angefahren

Betriebssicherheit im Gartenbetrieb

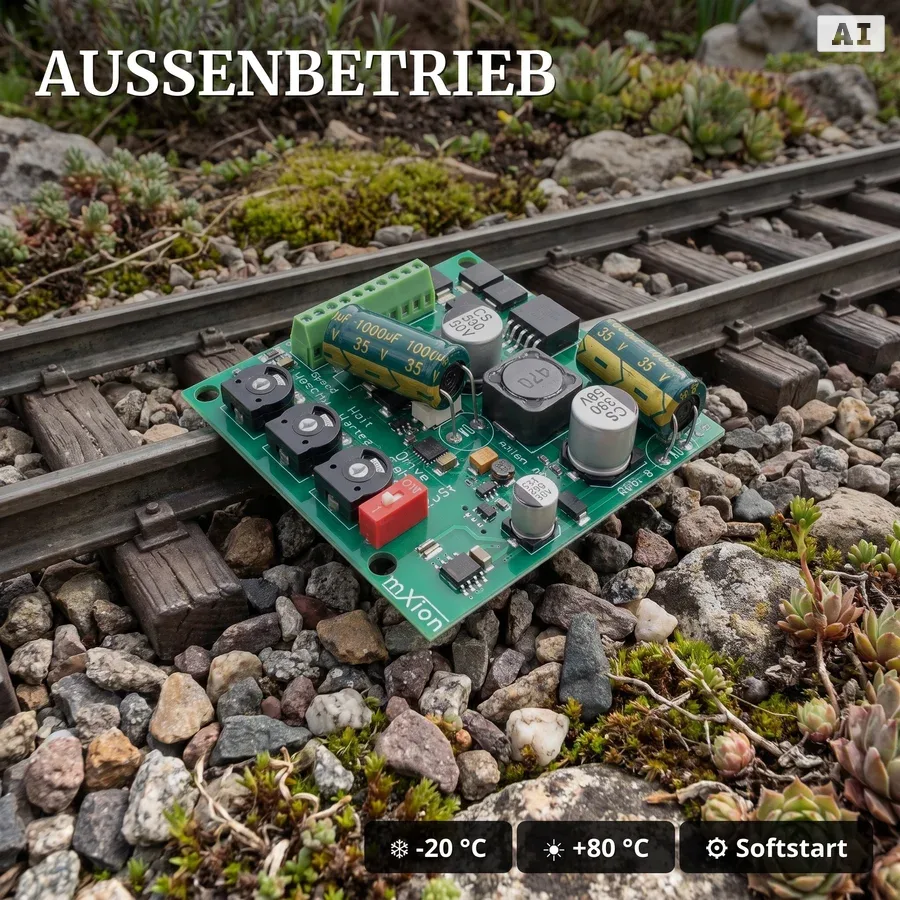

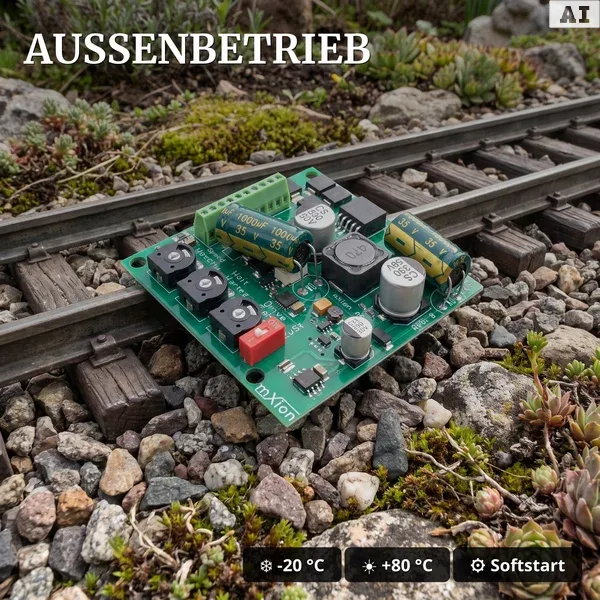

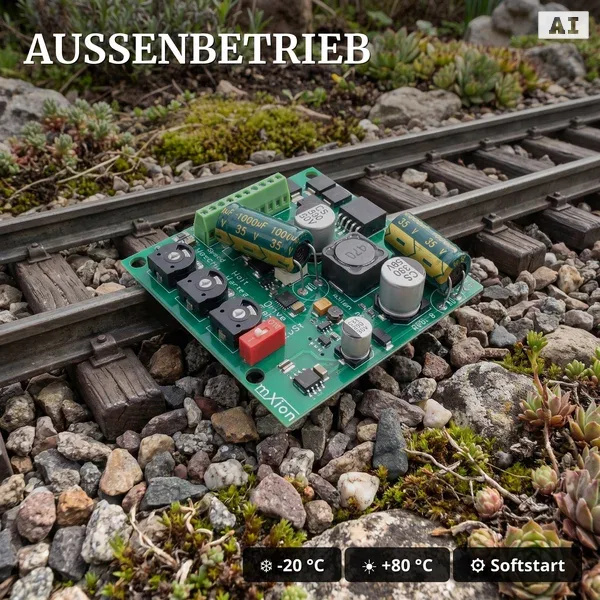

Der Betriebstemperaturbereich von -20 °C bis +80 °C und die geringe Eigenstromaufnahme von 20 mA (ohne Funktionsausgänge) machen das Modul auch für dauerhaft installierte Anwendungen an einem geschützten Platz Ihrer Außenanlage geeignet.

Fehlerbehebung bei Kurzschluss
Im Falle eines Kurzschlusses muss das Modul stromlos geschaltet werden, um die Schutzfunktion zurückzusetzen – ein einfacher und nachvollziehbarer Vorgang für den Anwender.

Montage in bestehende Anlagen
Dank der Kompatibilität zur direkten Schraubmontage in LGB-Prellböcken lässt sich das Modul platzsparend und unauffällig in bestehende Streckenabschnitte integrieren.

Bei Fragen zur CV-Programmierung oder Weichenanbindung unterstützt Sie unser kostenloses Experten-Wiki mit Anleitungsvideos sowie unser aktives Kunden-Forum – direkt verlinkt in diesem Produkttext.

Bedienungsanleitung mit CV-Werten

Die ML-Train Pendelzugsteuerung 84003018 übernimmt die zuverlässige Steuerung von Lokomotiven, Seilbahnen und Kirmesanlagen im Pendelbetrieb - sowohl digital als auch analog. Mit einem maximalen Ausgangsstrom von 5 Ampere und stufenlos einstellbaren Geschwindigkeiten (1 bis 255 Schritte) ist dieses Modul für den anspruchsvollen Einsatz auf Ihrer Spur-G-Außenanlage konzipiert.

• Fahrzeit (1 bis 127 Sekunden oder unendlich für Kontaktbetrieb) und Wartezeit (2 Sekunden bis 4 Minuten) frei programmierbar für individuelle Fahrpläne

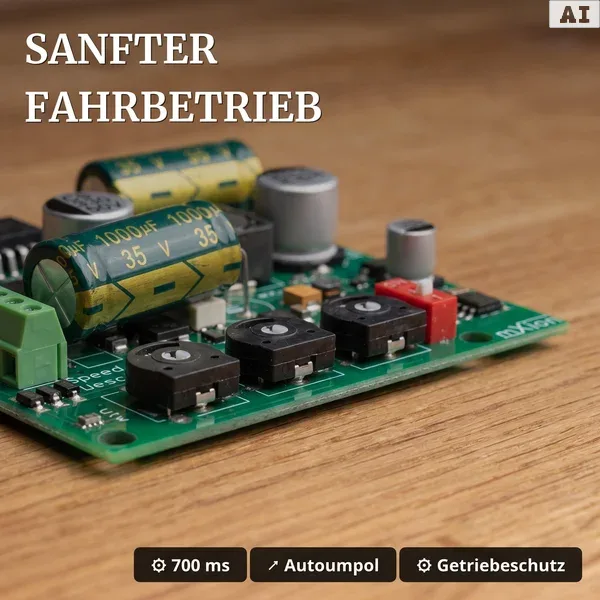

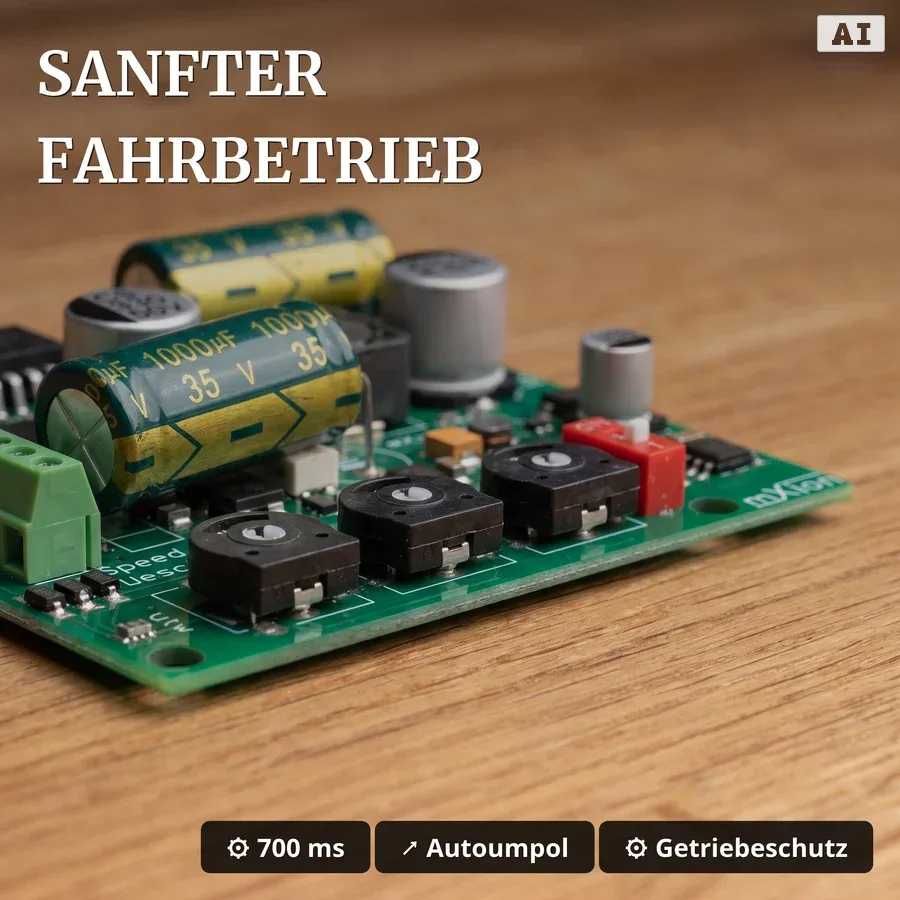

• Sanftanlauf und Softstop schonen Getriebe und Antriebstechnik Ihrer Fahrzeuge
• Integrierter Weichenausgang mit 700-ms-Schaltimpuls und automatischer Umpolung für Wechselbetrieb
• Strom- und Temperaturüberwachung sowie Kurzschlussschutz für einen sicheren Betrieb
• Kompatibel mit den Digitalprotokollen DCC und Motorola (MM)
• Zwischenhaltfunktion bei 50 % der Strecke im Zeitmodus aktivierbar
• Drei Kontakteingänge für Richtungsumkehr und Zwischenhalte sowie Status-LED zur Anzeige von Digitalbetrieb und Kurzschluss

Die Versorgung erfolgt wahlweise über 7 bis 24 Volt DC/DCC oder 5 bis 18 Volt AC. Über CV-Programmierung lassen sich Anfahr- und Bremsverzögerung (CV 24), die elektronische Stromgrenze (CV 30) sowie das Weichenadress-Format (CV 18) individuell konfigurieren - eine Firmware-Aktualisierung ist über PC-Programmiergerät oder unseren Herstellerservice möglich. Dank rüttelfester Schraubklemmen und einem Betriebstemperaturbereich von -20 °C bis +80 °C eignet sich das Modul sowohl für den Innenbereich als auch für den Gartenbetrieb an geschützter Stelle. Die Montage ist zudem passend für die direkte Schraubbefestigung in LGB-Prellböcken.
