Soundmodul SX6 Europalok Louvet Corpet 2x78x DS6 ML-Train 80609170

Beschreibung:

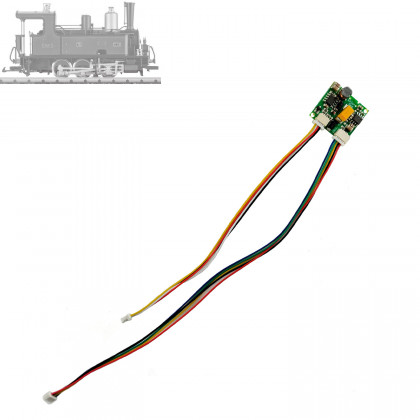

Das SX6-Soundmodul ist ein leistungsstarker Sounddecoder mit einer microSUSI-Schnittstelle. Eine weitere Schnittstelle ermöglicht das Anbringen von Lautsprecher, Reedschalter, Lautsprecherregler und einem Taktgeber. Bei diesem Modul lassen sich alle Komponenten mittels Plug & Play einfach mit unseren DRIVE-Lokdekodern von ML-Train zusammenstecken.

Durch seine geringe Größe ist das Modul auch für kleine Loks geeignet. Falls Sie einen Dekoder eines anderen Herstellers verwenden, überprüfen Sie bitte, ob dieser über eine microSUSI-Schnittstelle verfügt.

Auch im analogen Betrieb lässt sich Ihre Lok mittels eines SUSI-Wandlers mit Sound ausrüsten (von ML-Train 80600100).


Funktionsumfang

• 16-Bit-Soundclips (DS6) mit bis zu 30 Zusatzgeräuschen
• alle bisherigen 8-Bit-Soundclips können weiter verwendet werden
• 8-Bit Soundclips (DSD, DS3, DS4) werden in besserer Qualität abgespielt
• alle Sounds sind kostenlos aufspielbar
• bis zu 640 Sekunden Soundspeicher
• 5 Kanäle gleichzeitig abspielbar
• Fahrgeräusch in der Klangfarbe umschaltbar
• umschaltbares Bremsen: Lok oder Zug
• Leerlauf- und Lastgeräusch auch per Funktion schaltbar
• Funktionmapping bis F68
• Anschluss für 4 bis 16 Ohm-Lautsprecher
• Ausgangsleistung 3 W an 8 Ohm und 6 W an 4 Ohm

Technische Details

Soundkanäle zur Wiedergabe: 5
Max. Dauer des gespeicherten Sounds: 640 Sekunden
Stromaufnahme: bis zu 160 mA
Ausgangsleistung: 3,2 W
Impedanz der zu verwendenden Lautsprecher: 8 Ohm
Größe: 28 x 24 x 15 mm

Belegung des Zusatzkabels ist:
blau/grün = Lautsprecher
gelb = DEC-/GND
schwarz = Takt
rot = 3,3V

HINWEIS: Um Kondenswasserbildung zu vermeiden benutzen Sie die Elektronik bei Temperaturen unter 0°C nur, wenn diese vorher aus einem beheizten Raum kommt. Im Betrieb sollte sich kein weiteres Kondenswasser bilden können.


Die folgende Firma hat das SX6 Soundmodul für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE91958796)


Die Sounddaten sind von der Firma:
DIETZ ELEKTRONIK GmbH & Co. KG, Hindenburgstr.31, D-75339 Höfen
