Wagenbeleuchtung Spur G mit Radsatz richtig einbauen: Schritt-für-Schritt Anleitung

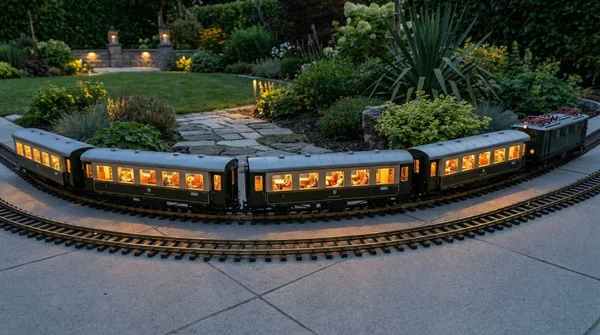

Die Nachrüstung einer hochwertigen Wagenbeleuchtung in der Spur G verleiht Ihrer Gartenbahn besonders bei Dämmerung eine faszinierende Realität. Doch für ein perfektes Ergebnis ohne störendes Flackern ist die Wahl der richtigen Komponenten entscheidend. Herzstück einer zuverlässigen Stromabnahme sind kugelgelagerte Radsätze aus Edelstahl, die den Strom direkt von der Schiene abgreifen. In dieser Anleitung erfahren Sie im Detail, wie Sie die Wagenbeleuchtung Spur G mit Radsatz richtig einbauen, worauf Sie beim Anschluss der Kabel achten müssen und wie Sie eine effektive Pufferung realisieren. Wir behandeln typische Herausforderungen wie den korrekten Anschluss der Elko-Platine und zeigen Ihnen, wie Sie eine konstante Spannungsversorgung für Innen- und Zugschlussbeleuchtungen sicherstellen. Machen Sie Ihre Waggons fit für den Nachtbetrieb!

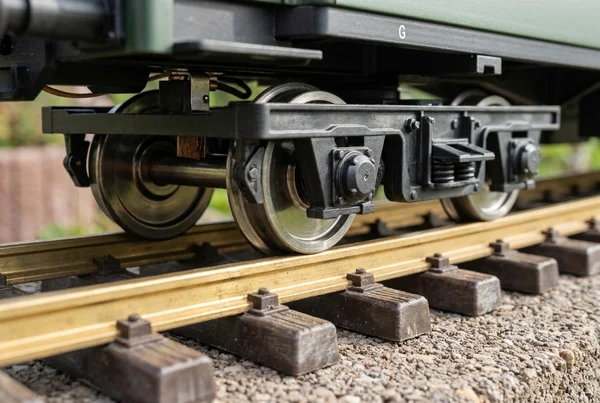

Grundlagen der Stromabnahme über kugelgelagerte Radsätze
Eine zuverlässige Innenbeleuchtung ist das Herzstück eines jeden Bausatz-Wagens in der Spur G. Während herkömmliche Schleifkontakte oft einen hohen Rollwiderstand erzeugen und durch Abrieb wartungsintensiv sind, bietet die Stromabnahme über kugelgelagerte Radsätze eine technisch überlegene Lösung. Um zu verstehen, wie Sie die Wagenbeleuchtung in der Spur G mit Radsätzen richtig einbauen, ist eine Betrachtung der elektrotechnischen Grundlagen und der mechanischen Integration unerlässlich.
Kugelgelagerte Radsätze von ML-Train nutzen die Lagergehäuse als elektrische Leiter. Dies minimiert die Reibung im Gartenbetrieb und garantiert gleichzeitig eine konstante Spannungsversorgung direkt vom Gleis. In einer Außenanlage sind die Anforderungen an die Leitfähigkeit besonders hoch, da Umwelteinflüsse wie Feuchtigkeit oder leichte Verschmutzungen die Stromübertragung beeinträchtigen können. Die Kombination aus präziser Mechanik und einer durchdachten elektrischen Anbindung bildet hier die Basis für einen störungsfreien Betrieb.
Systematische Fehlersuche und Messverfahren mit dem Multimeter
Trotz hochwertiger Komponenten kann es bei der Installation oder nach längerer Standzeit im Gartenbetrieb zu Unterbrechungen im Stromfluss kommen. Bevor Sie den Wagen vollständig montieren, ist eine systematische Prüfung der Leitwege ratsam. Das wichtigste Werkzeug für jeden Gartenbahner ist hierbei ein zuverlässiges Multimeter.
Stellen Sie Ihr Multimeter auf den Bereich „Durchgangsprüfung“ (akustisches Signal) oder auf die Widerstandsmessung (Ohm) ein. Prüfen Sie zunächst den Weg vom Radkranz zum jeweiligen Anschlusskabel am Radsatz. Der Widerstand sollte nahe Null liegen. Ein erhöhter Widerstand deutet oft auf Oxidationsschichten oder lose Lötverbindungen hin. Sollten Sie vernickelte Gleissysteme verwenden, ist die Kontaktqualität in der Regel exzellent, dennoch muss die Verbindung zwischen der Achse und der internen Verkabelung des Wagens absolut stabil sein.
Ein häufiger Fehlerpunkt ist der Übergang vom Radsatz zur LED-Leiste. Messen Sie hier bei aufgegleistem Wagen die ankommende Spannung (Einstellung DC bei Gleichstrom oder AC bei Digitalbetrieb/DCC am Multimeter beachten). Liegt am Eingang der Beleuchtungseinheit keine Spannung an, obwohl die Gleise unter Strom stehen, liegt die Ursache meist in einer mechanischen Unterbrechung innerhalb der Drehgestell-Führung oder an den Steckverbindungen.
Optimierung der Leitfähigkeit im Gartenbetrieb
In der Außenanlage sind die Radsätze extremen Bedingungen ausgesetzt. Um die Stromaufnahme langfristig zu sichern, sollten Sie folgende Punkte beachten:
- Reinigung der Laufflächen: Auch vernickelte Radsätze benötigen gelegentlich eine Reinigung von organischen Rückständen. Verwenden Sie hierzu ein weiches Tuch und einen geeigneten Reiniger, um die Oberflächenstruktur nicht zu beschädigen.
- Kabelmanagement: Achten Sie darauf, dass die Anschlusskabel der Radsätze genügend Spielraum für Kurvenfahrten haben. Ein zu straff gespanntes Kabel kann im Fahrbetrieb aus der Lötöse reißen oder die Beweglichkeit des Drehgestells einschränken, was zu Entgleisungen führt.
- Prüfung der Lager: Die Kugellager sind wartungsarm, sollten aber dennoch frei von Sand oder grobem Schmutz gehalten werden. Eine regelmäßige Sichtprüfung verhindert mechanische Blockaden.
Integration von Pufferspeichern und Elektronik-Komponenten
Um das typische Flackern der Beleuchtung bei kurzen Stromunterbrechungen – beispielsweise auf Weichenherzstücken – zu eliminieren, ist die Integration einer Elko-Platine (Elektrolytkondensator) zwingend erforderlich. Diese fungiert als Zwischenspeicher. Bei der Installation ist höchste Sorgfalt bei der Polarität geboten. Ein falsch angeschlossener Kondensator kann durch die gespeicherte Energie zerstört werden, was oft mit einer Beschädigung der umliegenden Bausatz-Wagen-Struktur einhergeht.
Nutzen Sie zur Verifizierung der Polarität konsequent die Kennzeichnungen auf Ihren Platinen und Kabeln. Bei ML-Train-Komponenten ist die Farbcodierung standardisiert, dennoch ersetzt dies nicht die abschließende Messung. Bevor die LED-Leiste final mit dem Pufferspeicher verbunden wird, sollte mittels Multimeter geprüft werden, ob die Polung des Gleichrichters mit der des Kondensators übereinstimmt. Ein kurzer Test am Labornetzteil oder auf einem Testgleis gibt zusätzliche Sicherheit.
Zusammenfassung der Installationsschritte
Der Einbauprozess lässt sich in drei Kernphasen unterteilen:
- Mechanische Montage: Austausch der Standard-Kunststoffradsätze gegen kugelgelagerte Metallradsätze. Hierbei ist auf die korrekte Spurkranzhöhe und die Passgenauigkeit im Drehgestell zu achten.
- Elektrische Verdrahtung: Zuführung der Kabel in den Innenraum des Wagens. Wir empfehlen die Verwendung von Miniatur-Steckverbindern, um den Wagen für Wartungszwecke leicht vom Fahrwerk trennen zu können.
- Elektronik-Check: Anschluss der LED-Leiste unter Einbeziehung eines Sounddecoders oder eines einfachen Funktionsdecoders, falls die Beleuchtung digital schaltbar sein soll. Hierbei ist die korrekte Adressierung im DCC-System ein wichtiger Schritt für den Bedienkomfort.
Durch die Verwendung von Komponenten „Made in Germany“ stellen Sie sicher, dass alle Bauteile optimal aufeinander abgestimmt sind. Dies reduziert nicht nur den Installationsaufwand, sondern erhöht die Langlebigkeit Ihrer gesamten Anlage. Sollten Sie während des Einbaus auf technische Hürden stoßen, bieten unsere umfangreichen Video-Tutorials detaillierte Einblicke in die Praxis und zeigen jeden Handgriff am realen Modell.
Weitere detaillierte Anleitungen zur Installation und Konfiguration unserer Elektronik-Komponenten finden Sie in unserem YouTube-Kanal. Unsere Tutorials begleiten Sie Schritt für Schritt durch die technische Aufrüstung Ihrer Spur-G Fahrzeuge.
Wartung und Langzeitstabilität
Einmal korrekt eingebaut, bietet die Stromabnahme über kugelgelagerte Radsätze eine jahrelange, wartungsfreie Funktion. Dennoch empfiehlt es sich, zum Start der Gartensaison eine kurze Inspektion durchzuführen. Prüfen Sie die Radsätze auf festen Sitz und messen Sie stichprobenartig die Spannungsstabilität an den LED-Leisten. So stellen Sie sicher, dass Ihre Züge auch bei abendlichen Fahrten in der Außenanlage stets im besten Licht erstrahlen.
Die Investition in hochwertige Stromabnahmesysteme und die eigene Elektronik-Entwicklung von ML-Train zahlt sich durch ein realistisches Fahrbild und maximale Zuverlässigkeit aus. Es ist das Zusammenspiel aus präziser Mechanik und robuster Elektronik, das die Faszination der Spur-G Gartenbahn dauerhaft erlebbar macht.
Passende Produkte entdecken
4x V-Speichen Radsatz kugelgelagert stromführend aus Edelstahl Spur-G
2x V-Speichen Radsatz kugelgelagert stromführend aus Edelstahl Spur-G
4x Vollradsatz kugelgelagert stromführend aus Edelstahl 24 mm Feldbahn Spur-G
2x Vollradsatz grau aus Edelstahl 31 mm Spur G
4x Speichen Radsatz aus Edelstahl 31 mm Spur-G
2x Speichen Radsatz aus Edelstahl 31 mm Spur-G
Verkabelung und flackerfreie Pufferung der Beleuchtung
Eine hochwertige Innenbeleuchtung wertet jeden Bausatz-Wagen massiv auf. Besonders im Gartenbetrieb stellt die Stromabnahme jedoch eine technische Herausforderung dar. Verschmutzte Gleise oder kleine Unebenheiten unterbrechen den Kontakt zwischen Rad und Schiene regelmäßig. Ohne technische Vorkehrungen führt dies zu einem störenden Flackern der LEDs. Eine durchdachte Verkabelung bildet daher das Fundament für ein realistisches Zugbild in der Dämmerung.
Die Basis für eine stabile Energieversorgung bilden kugelgelagerte Radsätze mit integrierter Stromabnahme. Diese leiten die Spannung direkt vom Gleis in das Innere des Wagens. Hierbei ist die Wahl der richtigen Kabel, Stecker und Buchsen entscheidend für die Langlebigkeit. Dünne Litzen lassen sich dezent verlegen, müssen aber dennoch robust genug für die mechanische Beanspruchung im Drehgestell sein. Eine saubere Verlegung verhindert Kabelbrüche und sorgt für eine dauerhafte Funktion.
In der Spur G nutzen wir meist digitale oder analoge Spannungen bis zu 24 Volt. Diese Energie muss effizient zu den Verbrauchern geführt werden. Werden mehrere Wagen gekoppelt, empfiehlt sich eine durchgehende Stromführung. Dies reduziert die Anzahl der benötigten Stromabnehmer und verbessert die Laufruhe. Die technische Umsetzung erfordert Präzision beim Löten und ein Verständnis für die Polung der Bauteile.
Anschluss der LED-Leisten und Elko-Platinen
Der Kern einer flackerfreien Beleuchtung ist die Pufferung. Da LEDs extrem schnell auf Spannungsabfälle reagieren, nehmen wir das menschliche Auge jede winzige Unterbrechung als Flackern wahr. Hier kommt die Elko-Platine ins Spiel. Ein Elektrolytkondensator (Elko) speichert elektrische Energie und gibt sie bei Kontaktverlust sofort wieder ab. Dieser Puffer überbrückt stromlose Abschnitte auf Weichenherzstücken oder verschmutzten Schienenprofilen mühelos.
Beim Anschluss der LED Leuchtmittel ist die korrekte Anschlussbelegung zwingend zu beachten. Im Gegensatz zu Glühlampen besitzen LEDs eine feste Polarität. Vertauscht man Plus und Minus, bleibt die Leiste dunkel. Noch kritischer verhält es sich bei der Elko-Platine. Ein falsch gepolter Kondensator kann sich stark erhitzen oder im schlimmsten Fall platzen. Achten Sie daher immer auf die Kennzeichnung auf der Platine und am Bauteil selbst.
Die LED-Leiste wird parallel zum Kondensator geschaltet. Meist verfügen moderne Platinen über integrierte Ladewiderstände. Diese verhindern, dass der Kondensator beim Einschalten der Anlage einen zu hohen Einschaltstrom zieht. Ohne diesen Widerstand könnten Digitalzentralen den Ladevorgang fälschlicherweise als Kurzschluss interpretieren und abschalten. Eine fachgerechte Installation sorgt dafür, dass die Beleuchtung nach dem Ausschalten der Gleisspannung noch einige Sekunden nachleuchtet.
Für die Montage im Wageninneren eignen sich Klebepads oder kleine Schraubverbindungen. Achten Sie darauf, dass die Elektronik keinen direkten Kontakt zu Metallteilen des Wagens hat. Eine saubere Trennung verhindert Kriechströme. Nutzen Sie für die Verbindung zwischen Radsatz und Elektronik flexible Silikonkabel. Diese bleiben auch bei niedrigen Temperaturen im Außenbereich geschmeidig und behindern die Beweglichkeit der Achsen nicht. Wer seine Züge mit weiteren Funktionen ausstatten möchte, findet passende Funktionsdekoder und Servodecoder für Lichteffekte.
Zugschlussbeleuchtung parallel zum Puffer schalten

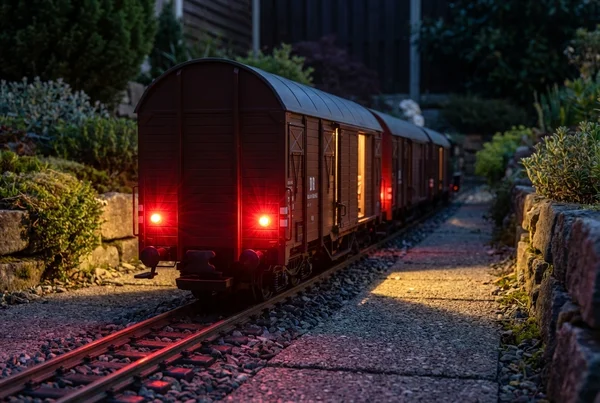

Die Zugschlussbeleuchtung stellt oft das optische Highlight eines Zuges dar. Zwei rote Laternen am Ende des letzten Wagens signalisieren den Abschluss der Garnitur. Viele Einsteiger begehen den Fehler, diese kleinen LEDs direkt an die Stromabnehmer der Achsen anzuschließen. Das Ergebnis ist ein unruhiges Flackern, das den hochwertigen Eindruck der Gartenbahn stört. Zudem sind die empfindlichen Dioden ohne Vorwiderstand und Schutzbeschaltung direkt den Spannungsspitzen des Gleises ausgesetzt.
