Gartenbahn Unterbau frostsicher und stabil anlegen: Die ultimative Anleitung
Ein stabiler Gartenbahn Unterbau ist das Fundament für langlebigen Fahrspaß im Freien. Wer seine Gartenbahn frostsicher und stabil anlegen möchte, muss von Beginn an auf die richtige Planung und Materialwahl achten. Witterungseinflüsse wie Frost, Staunässe und Bodensetzungen können die Schienenlage massiv beeinflussen, was zu Entgleisungen oder Materialschäden führt. In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie ein tragfähiges Gleisbett schaffen, das selbst harten Wintern trotzt. Wir beleuchten die verschiedenen Bauweisen – vom klassischen Schotterbett bis hin zu massiven Betonuntergründen – und zeigen Ihnen, welche Drainagelösungen wirklich funktionieren. Tauchen Sie ein in die Welt des professionellen Trassenbaus und sichern Sie sich eine Gleisanlage, die über Jahrzehnte hinweg perfekt in Waage bleibt.
Grundlagen für einen frostsicheren Gartenbahn Unterbau
Der Aufbau einer Gartenbahn in der Spur G stellt besondere Anforderungen an die Planung und Ausführung des Untergrunds. Im Gegensatz zu Anlagen im Innenbereich ist die Schieneninfrastruktur in der Außenanlage permanenten Witterungseinflüssen ausgesetzt. Um einen langfristig störungsfreien Betrieb zu gewährleisten, ist es essenziell, den Gartenbahn Unterbau frostsicher und stabil anzulegen. Nur so lassen sich Gleisverwerfungen durch Bodenfrost oder Setzungen bei Starkregen effektiv verhindern.
Die Bedeutung der Frostschutztiefe im Außenbereich
Ein stabiles Fundament beginnt unter der Erdoberfläche. In unseren Breitengraden ist eine Frostschutztiefe von etwa 60 bis 80 Zentimetern die Norm, um sicherzustellen, dass gefrierendes Bodenwasser das Gleisbett nicht anhebt. Wenn Wasser im Erdreich gefriert, dehnt es sich aus und übt einen enormen Druck nach oben aus. Ohne einen fachgerechten Unterbau führt dies zu unebenen Gleisverläufen, die insbesondere bei schweren Spur-G Lokomotiven zu Entgleisungen oder Kontaktproblemen führen können.
Für die Umsetzung bedeutet dies: Der Erdaushub für die Trasse sollte tief genug gewählt werden. In diese Grube wird eine kapillarbrechende Schicht eingebracht. Hierfür eignet sich grober Schotter oder Mineralgemisch (Körnung 0/32), das lagenweise verdichtet wird. Diese Schicht sorgt dafür, dass Regenwasser schnell in tiefere Bodenschichten abfließen kann und nicht im Bereich der Gleise stehen bleibt.
Materialwahl für maximale Stabilität
Bei ML-Train legen wir großen Wert auf Langlebigkeit. Dies gilt nicht nur für unsere vernickelten Gleissysteme, sondern auch für die Empfehlungen zum Trassenbau. Ein stabiler Gartenbahn Unterbau kann auf verschiedene Arten realisiert werden:
- Die Schotter-Methode: Hierbei wird das Gleis in einem tiefen Bett aus Edelsplitt verlegt. Wichtig ist die Verwendung von gebrochenem Material (Splitt), da sich die scharfen Kanten ineinander verhaken und so eine stabile, aber dennoch flexible Unterlage bilden.
- Die Beton-Trasse: Für dauerhafte Präzision empfiehlt sich ein Fundament aus Magerbeton. Hierbei wird ein schmaler Graben mit Beton ausgefüllt, auf dem die Gleise später fixiert werden. Dies verhindert jegliches Absacken, erfordert jedoch eine exakte Nivellierung während der Bauphase.
- Aufgeständerte Trassen: In Hanglagen oder zur Schonung des Rückens beim Rangieren bieten sich Unterkonstruktionen aus witterungsbeständigem Holz oder speziellen Kunststoffprofilen an, die auf Punktfundamenten ruhen.
Entwässerung und technischer Schutz
Wasser ist der größte Feind der elektrischen Leitfähigkeit in der Außenanlage. Neben dem mechanischen Unterbau müssen Sie die Entwässerung (Drainage) im Blick behalten. Ein leichter seitlicher Abfall der Trasse sorgt dafür, dass Feuchtigkeit vom Gleis weggeführt wird. Dies schützt nicht nur die mechanische Stabilität, sondern schont auch die Elektronik in den Triebfahrzeugen.
Hochwertige Komponenten wie unsere Drive-M Sounddecoder oder kugelgelagerte Radsätze mit integrierter Stromabnahme sind zwar für den robusten Betrieb ausgelegt, profitieren jedoch massiv von einer sauberen und trockenen Gleislage. Ein stabiler Unterbau reduziert zudem die Verschmutzung der Gleisprofile durch aufspritzendes Erdreich bei Regen, was den Reinigungsaufwand der vernickelten Profile weiter minimiert.
Schritt-für-Schritt: Den Gartenbahn Unterbau frostsicher und stabil anlegen
1. Trassenverlauf markieren: Nutzen Sie Schnüre oder Markierungsspray, um den geplanten Verlauf inklusive der Radien festzulegen. Berücksichtigen Sie dabei die Durchfahrtshöhen und die Breite der Lichtraumprofile für schwere Spur-G Lokomotiven.
2. Aushub: Heben Sie den Boden entlang der Markierung aus. Für eine bodennahe Verlegung empfehlen wir eine Tiefe von mindestens 30 bis 40 Zentimetern, ergänzt durch punktuelle tiefere Entwässerungsschächte.

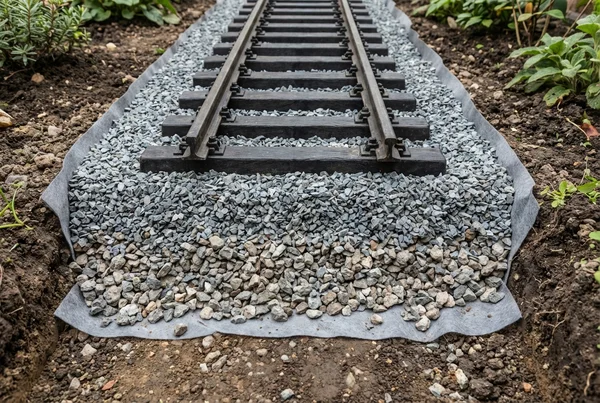

3. Vlies verlegen: Ein Geotextil verhindert, dass sich der teure Schotter mit dem darunterliegenden Erdreich vermischt und Unkraut von unten durchwächst.
4. Tragschicht einbringen: Füllen Sie grobes Mineralgemisch ein und verdichten Sie dieses mechanisch. Eine gute Verdichtung ist das Fundament für die spätere Spurtreue.
5. Feinplanung und Nivellierung: Bringen Sie eine Schicht Edelsplitt (Körnung 2-5 mm) auf. Mit einer Wasserwaage und einer Richtlatte stellen Sie sicher, dass die Trasse absolut eben ist oder ein definiertes Gefälle aufweist.
Integration der Elektrotechnik
Bereits beim Anlegen des Unterbaus sollten Sie an die Zukunft denken. Verlegen Sie Leerrohre unter der Trasse, um später problemlos Kabel für die digitale Steuerung (DCC), Gleisanschlüsse oder Beleuchtungselemente nachrüsten zu können. Da wir bei ML-Train auf spezialisierte Elektronik-Entwicklungen setzen, empfehlen wir, die Einspeisepunkte in regelmäßigen Abständen von etwa 2 bis 3 Metern einzuplanen. Dies garantiert eine konstante Spannung über die gesamte Anlage hinweg, was besonders für Soundmodule und komplexe Digitalfunktionen unerlässlich ist.
Langfristige Wartung und Pflege
Selbst der beste Unterbau arbeitet über die Jahre. Durch Frost-Tau-Wechsel können sich minimale Verschiebungen ergeben. Prüfen Sie daher im Frühjahr vor dem ersten Fahrbetrieb die Lage der Gleise. Dank der robusten Bauweise unserer Gleise "Made in Germany" lassen sich kleinere Korrekturen meist durch einfaches Nachschottern und Unterstopfen beheben.
Fazit für den ambitionierten Gartenbahner
Der Aufwand für einen professionellen Unterbau zahlt sich über Jahrzehnte aus. Sie investieren damit nicht nur in die Technik Ihrer Lokomotiven und Bausatz-Wagen, sondern vor allem in Ihre eigene Freude am Hobby. Ein stabiles Gleisbild sorgt für eine faszinierende Laufruhe und unterstreicht die Wertigkeit Ihrer Anlage.
Weitere detaillierte Einblicke und praxisnahe Tipps zur Umsetzung finden Sie in unseren umfangreichen Video-Tutorials. Dort zeigen wir Ihnen direkt an der Anlage, wie Sie technische Herausforderungen beim Aufbau meistern und Ihre Spur-G Gartenbahn optimal vorbereiten.
Passende Produkte entdecken
Brücke 60 cm aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Brücke Erweiterung aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Brücke Startset aus stabilem HDPE-Kunststoff erweiterbar Spur G Gartenbahn
Wundertüte mit Basic Spur-G Zubehör - Überraschungs Gartenbahn-Geschenk Box
Gleisklammer braun Spur G – 10 Stück Gleisfixierung für Gartenbahn
Schritt-für-Schritt: Die Gartenbahn stabil anlegen
Der Erfolg einer dauerhaft fahrbereiten Gartenbahn entscheidet sich bereits vor dem Verlegen der ersten Schiene. Ein stabiler Unterbau bildet das Fundament für jahrelange Freude am Hobby im Außenbereich. Ohne sorgfältige Planung und Ausführung führen Frostperioden und starke Regenfälle schnell zu Verwerfungen im Gleisbild. Dies belastet nicht nur die Mechanik Ihrer Fahrzeuge, sondern stört auch die sensible Stromabnahme. Wir zeigen Ihnen, wie Sie eine Trasse schaffen, die jedem Wetter trotzt.Entwässerung und Drainage richtig planen
Wasser ist der größte Feind einer stabilen Trassenführung im Gartenbetrieb. Staut sich Feuchtigkeit unter den Schienen, gefriert diese im Winter und hebt das gesamte Schotterbett ungleichmäßig an. Eine fachgerechte Drainage ist daher zwingend erforderlich. Heben Sie zunächst einen Graben aus, der tief genug in den gewachsenen Boden reicht. Die Tiefe orientiert sich an der regionalen Frostgrenze, um Kapillareffekte und daraus resultierende Frostschäden zu vermeiden. Legen Sie den Boden des Grabens mit einem hochwertigen, wasserdurchlässigen Geovlies aus. Dieses Vlies verhindert, dass sich das Erdreich mit der darüberliegenden Trägerschicht vermischt. Ohne diese Trennung würde feines Sediment die Zwischenräume der Steine zusetzen und die Versickerung behindern. Verlegen Sie im unteren Bereich flexible Drainagerohre mit leichtem Gefälle. Diese Rohre leiten überschüssiges Sickerwasser gezielt in eine Versickerungsgrube oder einen tiefer gelegenen Gartenbereich ab. Füllen Sie den Graben anschließend mit grobem Schotter oder Kies auf. Diese Schicht dient als kapillarbrechende Ebene. Achten Sie darauf, dass keine Hohlräume entstehen, in denen sich später Bodenmaterial ansammeln kann. Während Sie die Infrastruktur unter der Erde vorbereiten, sollten Sie bereits an die spätere Digitalisierung denken. Verlegen Sie parallel zur Drainage Leerrohre für wetterfeste Kabel, Stecker und Buchsen. So können Sie später problemlos Rückmelder oder Signale anschließen, ohne das fertige Schotterbett erneut öffnen zu müssen.Verdichtung und Nivellierung der Trasse
Eine lose aufgeschüttete Schicht bietet keine ausreichende Tragfähigkeit für schwere Spur-G-Lokomotiven. Das Verdichten der Trägerschicht ist der wichtigste Arbeitsschritt zur Vermeidung von Setzungen. Nutzen Sie für größere Streckenabschnitte eine Rüttelplatte oder einen Handstampfer. Bearbeiten Sie das Material in mehreren Lagen. Jede Schicht sollte einzeln verdichtet werden, um eine homogene Festigkeit zu erreichen. Ein unzureichend verdichteter Unterbau gibt nach dem ersten starken Regenguss nach und führt zu gefährlichen Senken im Gleisverlauf. Nach der groben Verdichtung folgt die präzise Nivellierung der Fahrbahn. Verwenden Sie eine lange Wasserwaage oder ein Nivelliergerät, um Steigungen und Gefälle exakt einzumessen. Im Gartenbetrieb empfiehlt sich ein maximales Gefälle von zwei bis drei Prozent. Zu steile Rampen überfordern die Motoren und die B-Getriebe von LGB oder vergleichbare Antriebseinheiten. Eine unebene Gleislage führt zudem zu Entgleisungen und unterbricht den Kontakt zwischen Rad und Schiene. Prüfen Sie die Ebenheit auch in der Querachse. In Kurven kann eine leichte Überhöhung der äußeren Schiene sinnvoll sein, um die Fliehkräfte aufzufangen. Dies reduziert den Verschleiß an den Spurkränzen Ihrer Fahrzeuge. Sobald die Trasse perfekt ausgerichtet ist, bringen Sie die abschließende Feinschicht aus Edelsplitt auf. Diese Schicht dient als direktes Auflager für die Schwellen. Während dieser Bauphase lohnt es sich, die Positionen für technische Komponenten wie Weichen- Gleis- und Signaldecoder festzulegen, um diese geschützt im Unterbau zu integrieren.Gleisfixierung auf dem Unterbau
Die dauerhafte Fixierung der Schienenprofile stellt sicher, dass sich die Spurweite auch bei thermischen Schwankungen nicht verändert. Messing- und Nickelgleise dehnen sich bei direkter Sonneneinstrahlung im Sommer signifikant aus. Im Winter ziehen sie sich wieder zusammen. Eine starre Verschraubung auf Betonfundamenten kann daher zu Spannungsrissen oder Verbiegungen führen. Wir empfehlen eine schwimmende Verlegung im schweren Schotterbett oder die Verwendung spezieller Gleisklammern zur Fixierung auf festem Untergrund. Verwenden Sie zur Verbindung der einzelnen Gleisabschnitte hochwertige Schraubverbinder. Diese garantieren nicht nur die mechanische Stabilität, sondern sichern auch den dauerhaften Stromfluss. Dies ist besonders wichtig, wenn Sie Ihre Lokomotiven mit einem Lokdekoder digital steuern. Spannungsabfälle durch korrodierte Steckverbindungen führen zu ruckelndem Fahrverhalten und Fehlfunktionen der Elektronik. Eine stabile Fixierung verhindert zudem, dass sich Schienenstöße im Laufe der Zeit öffnen und Stolperkanten für die Radsätze bilden. Betten Sie die Gleise nach der Montage in eine Schicht aus feinkörnigem, scharfkantigem Schotter ein. Der Schotter muss zwischen die Schwellen gekehrt und leicht festgeklopft werden. Die scharfen Kanten der Steine verzahnen sich ineinander und halten das Gleisbett stabil in Position. Achten Sie darauf, dass der Schotter die Bewegungsfreiheit von Weichenzungen nicht einschränkt. Eine sorgfältige Fixierung schützt Ihre Investition und sorgt dafür, dass Ihre Gartenbahn auch nach Jahren noch so präzise läuft wie am ersten Tag.
Weitere Empfehlungen
Elektrischer Entkuppler für Spur G
Aufsatz mit Schwamm zur Reinigung von Gleisen an 2-achsigen Wagen Spur-G
Fahrrahmen für kurze Personen- und Güterwagen für LGB Spur-G
Universal Fahrrahmen Set schwarz mit Drehgestell und Kupplung Spur-G
Universal Fahrrahmen grau 30 cm für Spur G
Universal Fahrrahmen schwarz 30 cm für Spur G

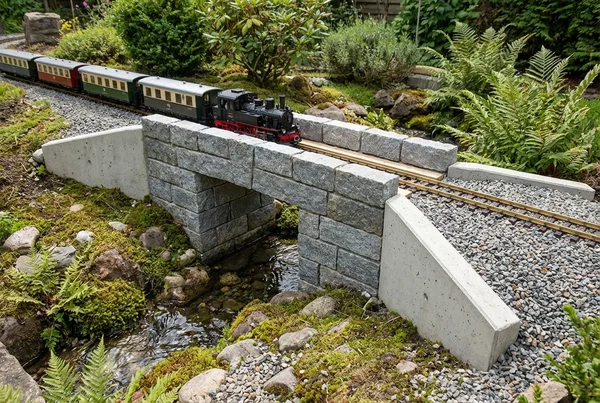

Experten-Tipps für Brücken und Übergänge
Der Brückenbau stellt in der Außenanlage die höchste Disziplin der Trassenführung dar. Brücken sind nicht nur optische Highlights, sie bilden auch die kritischsten Punkte für die Gleislage. Während sich das normale Schotterbett bei Temperaturschwankungen minimal bewegen kann, ist eine Brücke ein starres Bauelement. Ohne präzise Planung führen Bodenfrost oder Sommerhitze hier schnell zu Verwerfungen im Gleisbild.
Ein stabiler Übergang zwischen dem Erdreich und dem Bauwerk entscheidet über die Betriebssicherheit. Höhenunterschiede von nur wenigen Millimetern lassen schwere Lokomotiven entgleisen oder beschädigen feine Details. Besonders bei langen Zügen wirken enorme Hebelkräfte auf die Schienenstöße im Bereich der Brückenköpfe. Eine sorgfältige Materialwahl und fundierte bauliche Maßnahmen sind daher für jeden Gartenbahner unverzichtbar.
Die Planung beginnt bereits bei der Auswahl der passenden Komponenten für die Stromversorgung. Lange Brückenabschnitte benötigen oft eine zusätzliche Einspeisung, um Spannungsabfälle zu vermeiden. Hierbei leisten hochwertige Kabel, Stecker und Buchsen wertvolle Dienste für eine dauerhafte Leitfähigkeit. Setzen Sie auf wetterfeste Verbindungen, die auch unter der Trasse vor Feuchtigkeit geschützt sind.
Stabile Brückenwiderlager bauen
Das Widerlager bildet das Fundament jeder Brückenkonstruktion im Gartenbetrieb. Es muss die Last der Brücke und der darüberfahrenden Züge sicher in den Boden ableiten. Ein einfacher Stein unter dem Brückenende reicht langfristig nicht aus. Frost dringt in Deutschland bis zu 80 Zentimeter tief in den Boden ein und hebt ungesicherte Fundamente an.
Bauen Sie Ihre Widerlager daher als massiven Betonkern oder nutzen Sie tiefgegründete Steinquader. Das Fundament des Widerlagers muss zwingend mit dem Unterbau der angrenzenden Strecke verzahnt sein. Eine Trennung führt dazu, dass sich das Gleisbett im Winter hebt, während die Brücke starr bleibt. Es entsteht eine gefährliche Stufe, die den Schienenstrang unter enorme Spannung setzt.
Achten Sie beim Gießen der Fundamente auf eine exakte Nivellierung der Auflageflächen. Nutzen Sie wasserfesten Montagekleber oder Verschraubungen, um die Brücke fest mit dem Widerlager zu verbinden. Für die technische Ausstattung im Inneren der Triebfahrzeuge, die diese Steigungen überwinden, finden Sie bei uns passende Lokdekoder für eine präzise Lastregelung. So meistern Ihre Loks auch die Übergänge auf Brückenrampen ohne Ruckeln.
Zwischen dem starren Widerlager und dem flexiblen Schotterbett empfiehlt sich eine Übergangszone. Verdichten Sie den Schotter in den ersten 50 Zentimetern vor der Brücke besonders intensiv. Dies verhindert, dass sich das Gleis direkt vor dem Bauwerk setzt. Eine stabile Basis schützt zudem die empfindliche Mechanik, falls Sie B-Getriebe von LGB in Ihren Lokomotiven verwenden, die eine saubere Gleislage danken.
Langzeitstabilität durch hochwertige Verbindungstechnik
Die mechanische Stabilität einer Gartenbahn im Außenbereich steht und fällt mit der Qualität der Schienenverbinder. Messinggleise dehnen sich bei direkter Sonneneinstrahlung massiv aus und ziehen sich bei Frost zusammen. Brücken wirken in diesem System wie Fixpunkte. Wenn die Schienen nicht gleiten können, verbiegen sie sich seitlich oder sprengen die Schwellenbefestigungen.
Verwenden Sie im Bereich von Brücken grundsätzlich Schraubverbinder statt einfacher Steckverbinder. Diese garantieren nicht nur den elektrischen Kontakt, sondern fixieren die Schienenprofile mechanisch sicher am Brückenkörper. Die Schienenverbinder müssen so gesetzt werden, dass sie die thermische Ausdehnung der angrenzenden Gleisabschnitte abfangen können. Planen Sie an langen Brücken bewusst Dehnungsfugen ein.
Eine mangelhafte Verbindung führt oft zu Funkenbildung durch schlechten Kontakt, was die Digitalsteuerung stört. Besonders wenn Sie moderne Elektronik wie ein SX6 SUSI-Soundmodul für alle Spur G-Loks einsetzen, ist eine unterbrechungsfreie Stromzufuhr wichtig. Ein sauberer Sound ohne Aussetzer ist nur auf einer mechanisch perfekt verbundenen Anlage möglich.
Prüfen Sie die Verschraubungen der Verbinder mindestens einmal jährlich zu Saisonbeginn. Durch die Vibrationen der Züge und die ständige thermische Bewegung können sich Schrauben lockern. Ein fester Sitz verhindert, dass sich die Schienenprofile aus der Flucht schieben. Nur durch diese regelmäßige Wartung und die richtige Verbindungstechnik bleibt Ihre Gartenbahn über Jahrzehnte hinweg fahrbereit und wertbeständig.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu Gartenbahn Unterbau frostsicher und stabil anlegen
Wie tief muss der Untergrund für eine Gartenbahn sein?
Für eine dauerhaft stabile Gartenbahn sollte die Tragschicht eine Tiefe von mindestens 20 bis 30 Zentimetern aufweisen. In Gebieten mit sehr schweren Lehmböden oder starkem Frost empfiehlt sich eine Tiefe von bis zu 50 Zentimetern, um die Kapillarwirkung sicher zu unterbrechen. Dieser Graben wird mit grobem Schotter verfüllt und lagenweise verdichtet, bevor das feine Gleisbett folgt. Eine ausreichende Tiefe stellt sicher, dass Regenwasser unterhalb der Frostgrenze versickern kann und die Gleise nicht durch auffrierendes Wasser angehoben werden.
Welcher Schotter eignet sich für die Gartenbahn?
Für die Spur G ist ein scharfkantiger Edelsplitt mit einer Körnung von etwa 2 bis 5 Millimetern ideal geeignet. Im Gegensatz zu rundem Kies verzahnen sich die gebrochenen Kanten des Splitts unter Belastung und bieten dem Gleisbett einen stabilen Halt gegen seitliches Verschieben. Achten Sie auf kalkfreie Gesteinsarten wie Basalt oder Granit, um unschöne Ausblühungen und chemische Reaktionen mit den Schienenprofilen zu vermeiden. Der Schotter sollte zudem frostbeständig und witterungsfest sein, damit er über die Jahre nicht zerbröselt und die Drainagefähigkeit der Anlage beeinträchtigt.
Wie verhindere ich, dass Unkraut durch das Gleisbett wächst?
Ein effektiver Unkrautschutz beginnt unter der untersten Schotterschicht mit einem hochwertigen Geotextil oder Unkrautvlies. Dieses Vlies trennt das Erdreich vom Gleisschotter und verhindert, dass Flugsamen im Untergrund wurzeln können. Achten Sie darauf, dass das Vlies wasserdurchlässig bleibt, um Staunässe zu vermeiden. Bei bereits bestehenden Anlagen hilft eine regelmäßige Reinigung des Schotters von organischem Material wie Laub. Sollten dennoch Pflanzen durchbrechen, entfernen Sie diese samt Wurzel manuell, um die Stabilität des Unterbaus nicht durch chemische Mittel oder thermische Behandlung zu gefährden.
