Schleifer an Spur G Radsätze montieren: Anleitung für die Wagenbeleuchtung
Die Nachrüstung einer stimmungsvollen Innenbeleuchtung wertet jeden Spur G Personenwagen massiv auf. Doch für ein konstantes Lichtbild ohne Flackern ist eine zuverlässige Stromabnahme direkt von den Gleisen unerlässlich. In dieser Anleitung erfahren Sie im Detail, wie Sie Schleifer an Spur G Radsätze montieren, um eine saubere Stromführung zu gewährleisten. Ob Sie Edelstahlradsätze oder Speichenradsätze nutzen – die korrekte Montage der Radschleifer entscheidet über die Qualität der Beleuchtung. Wir führen Sie Schritt für Schritt durch die Installation, von der Befestigung der Schleifkontakte bis hin zur sicheren Verkabelung der LED-Einheiten. Entdecken Sie die technischen Kniffe, mit denen Sie Ihre Gartenbahn-Waggons professionell elektrifizieren und für den Fahrbetrieb optimieren.
Grundlagen der Stromabnahme bei Spur G Radsätzen
Ein wesentlicher Aspekt für den realistischen Betrieb einer Gartenbahn ist die konstante Energieversorgung innerhalb der Fahrzeugverbände. Ob für die Innenbeleuchtung von Personenwagen, den Betrieb von Funktionsmodulen oder die Versorgung von Sounddecodern in Steuerwagen – eine stabile elektrische Verbindung zum Gleis ist die Voraussetzung für einen störungsfreien Gartenbetrieb. Werden Radsätze ohne werkseitige Stromabnahme genutzt, stellt sich für viele Gartenbahner die Frage: Wie Schleifer an Spur G Radsätze für Beleuchtung montieren, um eine dauerhafte Lösung zu schaffen?
Die technische Notwendigkeit einer optimierten Stromaufnahme
Im Außenbereich sind die Schienenprofile permanent Umwelteinflüssen ausgesetzt. Oxidation, Pollenflug oder Staub beeinträchtigen die Leitfähigkeit. Während Lokomotiven meist über mehrere Achsen und zusätzliche Kontaktschuhe verfügen, sind Bausatz-Wagen oft nur mit Kunststoffrädern oder einfachen Metallradsätzen ohne elektrische Funktion ausgestattet. Um hier eine flackerfreie Beleuchtung zu realisieren, muss das System so konzipiert sein, dass kleine Unterbrechungen durch Verschmutzungen überbrückt werden.
Die Montage von Schleifkontakten an bestehende Radsätze ist eine bewährte Methode, um ältere Bestände oder einfache Rollmodelle technisch zu ertüchtigen. Dabei wird der elektrische Strom direkt von der Lauffläche oder der Achse des Radsatzes abgegriffen und über Kabel in das Innere des Wagens geleitet.
Schritt-für-Schritt: Montage von Schleifkontakten
Bei der Nachrüstung stellt sich zunächst die Wahl des Materials. Bewährt haben sich Kontaktstifte oder Federkontakte aus Bronze oder Messing, da diese Metalle eine hohe Leitfähigkeit besitzen und gleichzeitig eine gewisse Federwirkung aufweisen, um den Kontakt zum Radsatz auch bei Unebenheiten im Gleisbett zu halten.
1. Vorbereitung des Drehgestells: Zunächst muss am Drehgestell oder am Fahrwerk des Wagens eine geeignete Position für den Schleifer gefunden werden. Idealerweise erfolgt die Montage so, dass der Druck des Schleifers mittig auf die Achse oder die Innenseite der Spurkränze wirkt.
2. Fixierung der Kontakte: Je nach System werden die Schleifer verschraubt oder in vorgefertigte Aufnahmen eingeklipst. Bei ML-Train legen wir Wert darauf, dass die Komponenten eine hohe Passgenauigkeit aufweisen, um den mechanischen Widerstand so gering wie möglich zu halten. Ein zu hoher Anpressdruck kann die Rolleigenschaften des Wagens negativ beeinflussen und zu erhöhtem Verschleiß an den Gleisprofilen führen.
3. Verkabelung und Anschluss: Die von den Schleifern abgehenden Kabel werden durch den Wagenboden geführt. Hierbei ist auf eine ausreichende Zugentlastung zu achten. Für ein optimales Ergebnis empfehlen wir, die Stromabnahme an beiden Achsen eines Drehgestells vorzunehmen. Dies verdoppelt die Kontaktpunkte und minimiert das Risiko von Lichtflackern erheblich.
Alternative: Kugelgelagerte Radsätze mit integrierter Stromabnahme
Obwohl das manuelle Montieren von Schleifern eine kostengünstige Lösung darstellt, stößt es in puncto Wartungsaufwand und Rollwiderstand an Grenzen. Eine technisch überlegene Lösung bieten kugelgelagerte Radsätze mit integrierter Stromabnahme. Bei diesen Komponenten ist die elektrische Verbindung bereits im Inneren des Lagers verbaut.
Der Vorteil liegt auf der Hand: Da der Stromfluss über die Kugellager erfolgt, entfällt der mechanische Reibungswiderstand, den herkömmliche Schleifkontakte auf der Lauffläche verursachen. Dies schont nicht nur die Oberflächen Ihrer vernickelten Gleise, sondern erlaubt es der Lokomotive auch, längere Züge ohne erhöhten Kraftaufwand zu ziehen. Zudem ist die Stromabnahme über Kugellager nahezu wartungsfrei, da die Kontaktstellen vor direkter Verschmutzung geschützt sind.
Einbindung von Elektronikkomponenten
Sobald die physische Stromabnahme installiert ist, sollte die Weiterverarbeitung des Stroms fachgerecht erfolgen. Für eine konstante Helligkeit der Beleuchtung, unabhängig von der Fahrspannung im DCC-Betrieb oder bei analogen Systemen, ist der Einsatz von Spannungsreglern oder kleinen Pufferspeichern (Elkos) ratsam.
Wenn Sie einen Bausatz-Wagen mit Soundfunktionen ausstatten möchten, ist eine zuverlässige Stromquelle unerlässlich. Ein Drive-M Sounddecoder beispielsweise benötigt eine saubere Spannungsversorgung, um die akustischen Signale ohne Aussetzer wiederzugeben. Hier zeigt sich die Stärke eines durchdachten Systems: Die Kombination aus hochwertigen Radsätzen und präziser Elektronik-Entwicklung garantiert ein langlebiges Fahrvergnügen in Ihrer Außenanlage.
Wartung und Pflege für den dauerhaften Gartenbetrieb
Trotz hochwertiger Materialien wie vernickelten Gleisen oder Messing-Komponenten erfordert die Spur G im Außenbereich eine gewisse Aufmerksamkeit. Wir empfehlen, die Kontaktflächen der Schleifer regelmäßig auf Abrieb zu prüfen. Sollten Sie feststellen, dass die Beleuchtung trotz Reinigung der Gleise flackert, kann eine leichte Nachjustierung der Federspannung oder die Reinigung der Radinnenseiten mit einem geeigneten Reinigungsmittel Abhilfe schaffen.
In unseren Video-Tutorials zeigen wir Ihnen detailliert, wie Sie diese Wartungsarbeiten durchführen und welche Werkzeuge für die Arbeit an Spur-G-Komponenten am besten geeignet sind. Die persönliche Erfahrung aus der eigenen Werkstatt in Bad Bodenteich fließt direkt in diese Anleitungen ein, um Ihnen praxisnahe Lösungen für technische Herausforderungen zu bieten.
Fazit für den ambitionierten Einsteiger
Die Frage, wie Schleifer an Spur G Radsätze für Beleuchtung montiert werden, markiert oft den Beginn einer tieferen Beschäftigung mit der Technik der Gartenbahn. Es ist ein lohnendes Projekt, das die optische Wirkung Ihrer Züge bei Dämmerung oder Nachtfahrten massiv steigert. Ob Sie sich für die klassische Nachrüstung per Schleifkontakt oder für den Komfort kugelgelagerter Radsätze entscheiden, hängt von Ihren individuellen Anforderungen an Rollwiderstand und Wartungsintervalle ab.
ML-Train unterstützt Sie bei diesem Vorhaben mit aufeinander abgestimmten Komponenten "Made in Germany". Wir setzen auf Langlebigkeit und technische Präzision, damit Ihre Investition in die Gartenbahn über Generationen hinweg Bestand hat. Für weiterführende Informationen zum Einbau von Decodern oder der Optimierung Ihrer Gleisanlage stehen Ihnen unsere umfangreichen Video-Tutorials jederzeit zur Verfügung.
Vertiefendes Expertenwissen: Besuchen Sie unseren YouTube-Kanal für detaillierte Schritt-für-Schritt-Anleitungen zur Montage von Stromabnehmern und zur Konfiguration Ihrer Fahrzeugelektronik.
Passende Produkte entdecken
Hochbordwagen grün inkl. Türen mit...
Hochbordwagen braun inkl. Türen mit...
Drehschemelwagen Set Schwarz/Grau Metall-Speichenradsätze 31mm Bausatz Spur G
Beleuchtungs-Set LED und analog (125 Teile) mit Sortierbox für die Spur-G
Niederbordwagen braun Bausatz Spur G 1:22,5 mit...
Hochbordwagen Bausatz grau Spur G – Metall-Speichenradsätze 31 mm
Montageanleitung: Schleifer richtig befestigen
Ein flackerfreies Lichtbild wertet jeden Bausatz-Wagen massiv auf. Die technische Grundlage bildet eine zuverlässige Stromabnahme direkt vom Gleis. In dieser Schleifer Montage Anleitung erfahren Sie, wie Sie die mechanischen Komponenten präzise installieren. Nur ein sauber geführter Kontakt garantiert dauerhaften Fahrspaß im Gartenbetrieb.
Die Spur G stellt besondere Anforderungen an die Materialbeschaffenheit. Feuchtigkeit und Schmutzpartikel im Außenbereich erschweren den Stromfluss. Sie müssen daher penibel auf die Ausrichtung der Metallfedern achten. Hochwertige Lok- und Wagenteile bilden das Fundament für eine wartungsarme Lösung. Eine korrekte Montage verhindert zudem unnötigen Verschleiß an den Laufflächen Ihrer Radsätze.
Bevor Sie den Kontaktsatz installieren, prüfen Sie die Freigängigkeit der Achsen. Jede zusätzliche Reibung belastet die Zugkraft Ihrer Lokomotive. Wir setzen bei ML-Train auf Systeme, die Effizienz und Langlebigkeit vereinen. In den folgenden Schritten führen wir Sie durch den Prozess der fachgerechten Anbringung.

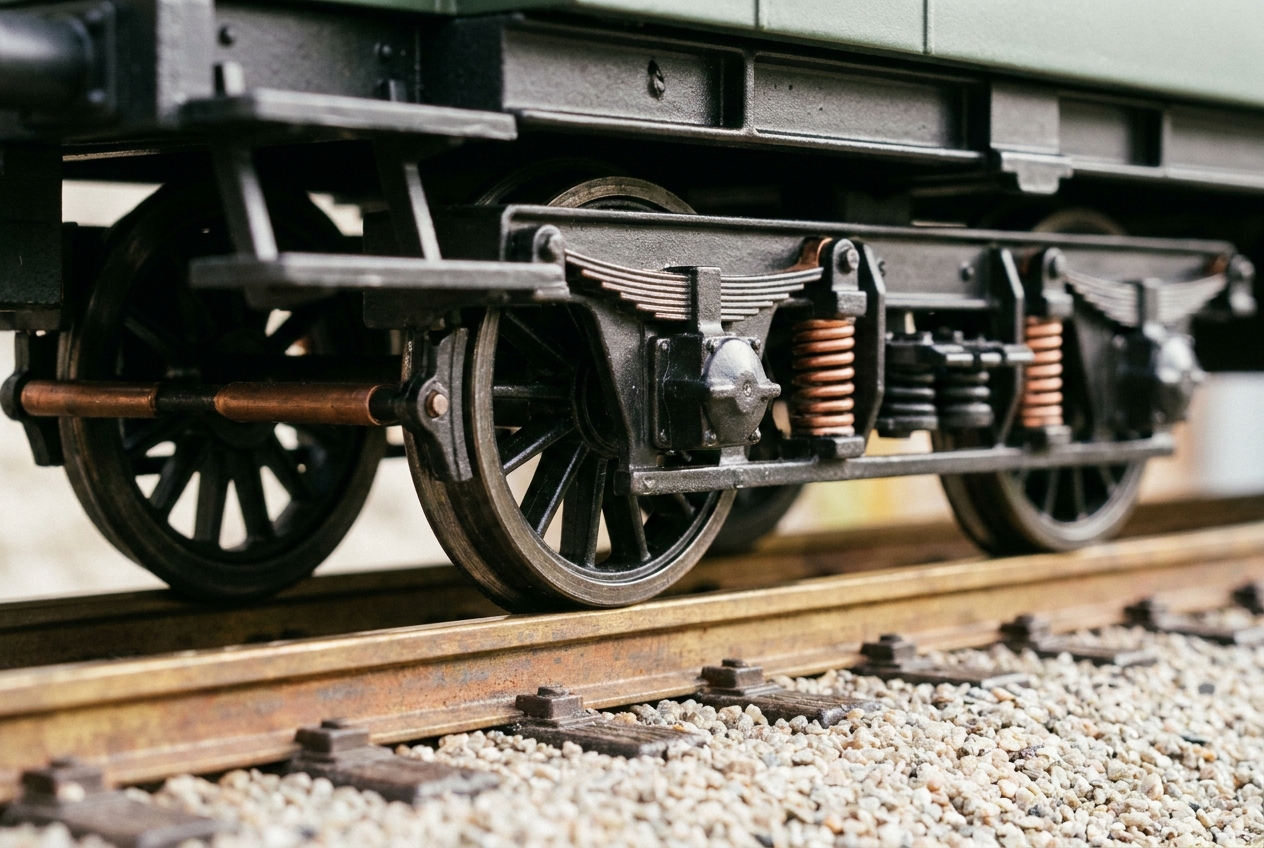

Positionierung am Drehgestell
Die Platzierung der Schleifkontakte entscheidet über den Rollwiderstand des Fahrzeugs. Sie haben grundsätzlich zwei Möglichkeiten der Abnahme. Entweder nutzen Sie die Innenseiten der Radkränze oder greifen die Spannung direkt an der Achswelle ab. Letztere Methode reduziert die sichtbaren Bauteile und schützt die Kontakte vor grobem Schmutz.
Bei Drehgestellen mit zwei Achsen empfiehlt sich eine diagonale Anordnung der Abnehmer. Dies verbessert die Kurvengängigkeit und stabilisiert die Stromzufuhr bei Weichenüberfahrten. Achten Sie darauf, dass die Schleifer mittig auf der Kontaktfläche aufliegen. Ein seitliches Verrutschen führt zu Kurzschlüssen oder Unterbrechungen. Nutzen Sie für die Zuleitungen flexible Kabel, Stecker und Buchsen, um die Beweglichkeit nicht einzuschränken.
Die Spur G Modellbahn Elektrik verzeiht keine ungenaue Positionierung. Schon geringe Abweichungen führen zu Funkenschlag. Dieser Effekt beschädigt langfristig sowohl den Schleifer als auch das Radprofil. Reinigen Sie die Montagepunkte am Kunststoff des Drehgestells vor dem Aufsetzen gründlich. Rückstände von Schmiermitteln verhindern oft einen festen Sitz der Bauteile.
Prüfen Sie nach der ersten Positionierung den mechanischen Lauf. Das Rad muss ohne spürbaren Widerstand mehrere Umdrehungen nachlaufen. Sollte das Rad sofort stoppen, ist der Druckwinkel zu steil gewählt. Justieren Sie in diesem Fall die Biegekante des Metallstreifens vorsichtig nach. Eine symmetrische Ausrichtung auf beiden Seiten des Wagens verhindert ein einseitiges Kippen in engen Radien.
Befestigung und Justierung
Die dauerhafte Fixierung erfolgt meist über kleine Edelstahlschrauben oder spezielle Klemmhalterungen. Achten Sie beim Verschrauben darauf, das Material nicht zu überdrehen. Kunststoffgewinde in Gartenbahn-Fahrzeugen sind empfindlich gegenüber zu hohem Drehmoment. Ein Tropfen Schraubensicherung kann Vibrationen während der Fahrt im Außenbereich effektiv entgegenwirken.
Nachdem Sie den Kontaktsatz installieren, folgt die Feinjustierung des Anpressdrucks. Der Kontakt muss fest genug anliegen, um Unebenheiten im Gleisbett auszugleichen. Gleichzeitig darf er die Rotation des Rades nicht blockieren. Ein leichter Federdruck ist ideal für eine konstante Übertragung. Verwenden Sie für die Beleuchtungssteuerung passende LED Leuchtmittel, die auch bei minimalen Spannungsschwankungen stabil arbeiten.
Ein häufiger Fehler liegt in einer zu starren Fixierung der Kabel. Lassen Sie genügend Spielraum für die Schwenkbewegungen des Drehgestells. Verlegen Sie die Leitungen so, dass sie keine beweglichen Teile berühren. Mit Kabelbindern oder Klebepunkten sichern Sie die Führung innerhalb des Wagenbodens. Dies verhindert ein unkontrolliertes Schleifen der Drähte auf den Schienenprofilen.
Testen Sie die Funktion abschließend auf einem Testgleis mit verschiedenen Radien. Beobachten Sie dabei die Funkenbildung und die Geräuschentwicklung. Ein gut eingestellter Schleifer arbeitet nahezu geräuschlos. Sollten Sie später digitale Zusatzfunktionen planen, lassen sich diese Systeme leicht mit einem Funktionsdekoder und Servodecoder erweitern. So steuern Sie die Innenbeleuchtung Ihres Wagens separat über Ihre Zentrale.
Die regelmäßige Wartung sichert die Funktion über Jahre. Kontrollieren Sie nach jeder Saison im Gartenbetrieb die Kontaktflächen auf Abrieb. Entfernen Sie Oxidationsschichten mit einem weichen Tuch oder einem Reinigungsgummi. Vermeiden Sie scharfe Reinigungsmittel, die den Kunststoff angreifen könnten. Mit dieser Sorgfalt bleibt Ihre Spur G Modellbahn Elektrik jederzeit einsatzbereit für die nächste Ausfahrt.
Verkabelung und Verbindung mehrerer Wagen
Die erfolgreiche Montage der Radschleifer bildet das Fundament für eine flackerfreie Wagenbeleuchtung. Doch die gewonnene Energie muss effizient und sicher dorthin gelangen, wo sie benötigt wird. Eine durchdachte Verkabelung entscheidet über die Zuverlässigkeit Ihrer Anlage im Gartenbetrieb. Witterungseinflüsse und mechanische Belastungen stellen hohe Anforderungen an die Leitungsführung.
In der Spur G ist der Platz innerhalb der Gehäuse meist großzügig bemessen. Dennoch erfordert der Weg vom Drehgestell in den Innenraum Präzision. Jede Bohrung und jede Kabelführung muss so platziert sein, dass die Beweglichkeit der Achsen nicht eingeschränkt wird. Nur so verhindern Sie Entgleisungen in engen Kurvenradien oder auf Weichenstraßen.
Die Wahl der richtigen Komponenten spielt eine entscheidende Rolle für die Langlebigkeit. Hochwertige Kabel, Stecker und Buchsen garantieren einen konstanten Stromfluss ohne Spannungsabfälle. Besonders bei langen Zügen summieren sich kleine Widerstände schnell zu einem Problem. Eine saubere Planung der Kabelwege schützt zudem vor Kurzschlüssen durch Scheuerstellen.
Stromführung zum LED-Set
Sobald die Radschleifer den Strom von den Schienen abgreifen, erfolgt die Zuleitung in das Wageninnere. Hierbei führen Sie die Litzen idealerweise durch vorhandene Öffnungen im Boden des Fahrgestells. Sollten diese fehlen, ist eine vorsichtige Bohrung nahe dem Drehpunkt des Drehgestells notwendig. Achten Sie darauf, dem Kabel genug Spielraum für die Kurvenfahrt zu lassen.
Im Innenraum angekommen, verbinden Sie die Zuleitungen mit der zentralen Steuereinheit. Ein hochwertiges LED Beleuchtungs-Set verfügt meist über eine integrierte Elektronik zur Spannungsstabilisierung. Diese Box puffert kurze Unterbrechungen und schützt die Leuchtmittel vor Spannungsspitzen. Die Positionierung der Box sollte zentral erfolgen, um die Wege zu den einzelnen Lichtpunkten kurz zu halten.
Für die Befestigung der Kabel im Gehäuse haben sich Klebepads oder winzige Tropfen Heißkleber bewährt. Vermeiden Sie es, die Leitungen stramm zu ziehen. Eine lose, aber fixierte Verlegung verhindert Kabelbrüche durch Vibrationen. Falls Sie zusätzliche Funktionen wie Schlusslichter planen, bieten spezielle Lok- und Wagenteile oft schon vorbereitete Halterungen für die Kabelführung an.
Die Anbindung an die Lichtleisten erfolgt meist über Steckkontakte. Dies erleichtert spätere Wartungsarbeiten oder den Austausch von Komponenten erheblich. Werden mehrere Etagen in einem Personenwagen beleuchtet, empfiehlt sich eine Trennstelle zwischen Dach und Gehäuse. So können Sie das Modell jederzeit öffnen, ohne Kabel ablöten zu müssen.
Bei der Verwendung von Digitaldecodern für die Lichtsteuerung ist die korrekte Polung essenziell. Moderne Systeme erlauben das Dimmen der Helligkeit über CV-Werte. Dies sorgt für ein realistisches Erscheinungsbild Ihrer Züge in der Dämmerung. Die Abstimmung zwischen Radschleifer, Pufferkondensator und LED-Leiste bildet eine technische Einheit, die für Ruhe im Zugbild sorgt.
Steckverbindungen statt Lötarbeiten

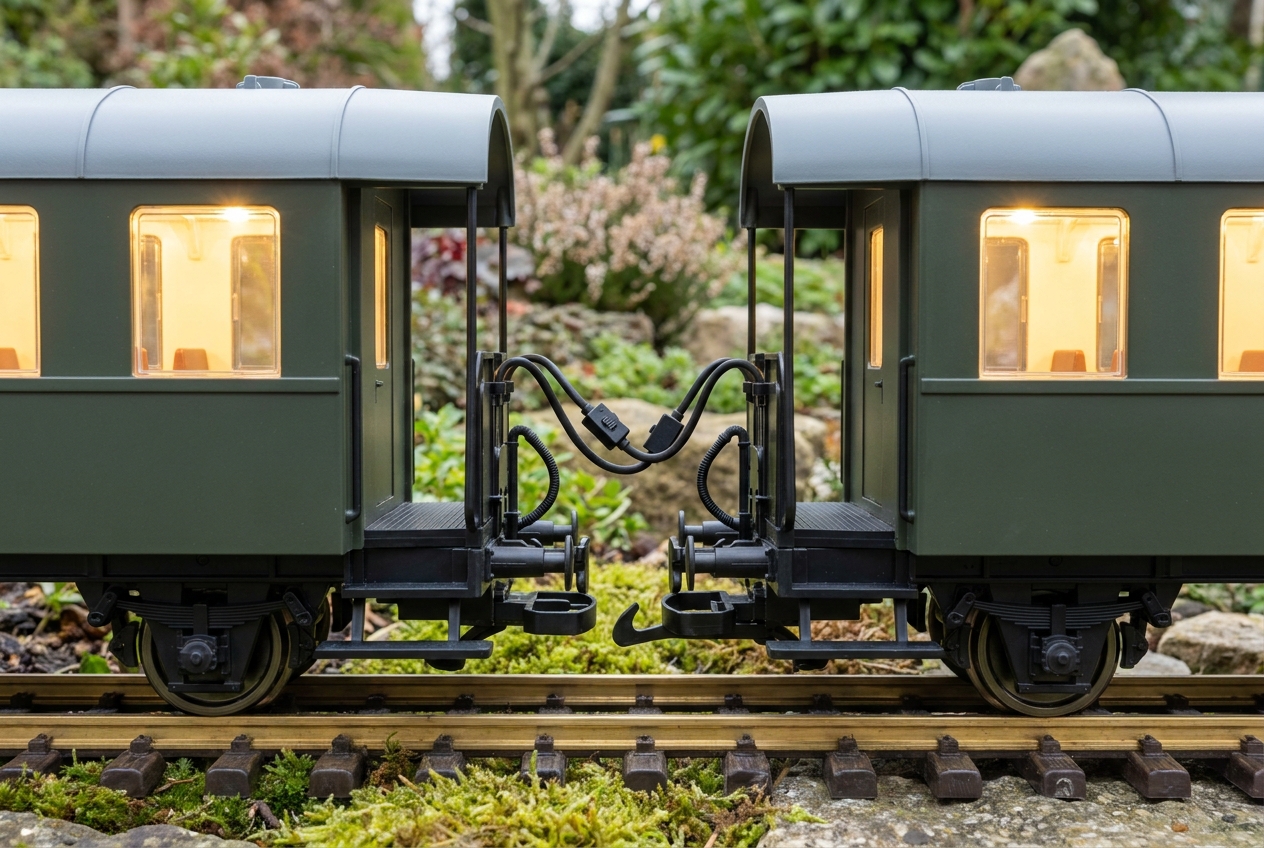

Nicht jeder Waggon benötigt einen eigenen Satz Radschleifer, um beleuchtet zu werden. Oft ist es sinnvoller, den Strom von einem Wagen zum nächsten weiterzuleiten. Dies reduziert den Rollwiderstand des gesamten Zugverbandes spürbar. Eine zuverlässige Wagenverbindung ohne Löten ist hierbei die sauberste und flexibelste Lösung für jeden Gartenbahner.
Ein spezielles Kupplungs-Set Spur G ermöglicht die elektrische Verbindung direkt über die Kupplungsköpfe oder über dezente Steckverbindungen an den Pufferbohlen. Diese Systeme sind so konstruiert, dass sie die Zugkraft aufnehmen und gleichzeitig den Strom sicher übertragen. Das Trennen und Zusammenstellen von Zügen bleibt dadurch ohne Werkzeugeinsatz jederzeit möglich.
Besonders bei langen Zügen mit vielen Verbrauchern ist der Querschnitt der Verbindungsleitungen wichtig. Um die Authentizität zu wahren, sollten diese Kabel wie Bremsschläuche oder Versorgungsleitungen des Vorbilds wirken. Passende LED Leuchtmittel benötigen zwar wenig Strom, doch die Summe der Wagen in einem langen Verband darf nicht unterschätzt werden.
Für Einsteiger bieten vorkonfektionierte Kabelsätze mit Ministeckern einen enormen Vorteil. Diese lassen sich durch kleine Bohrungen fädeln und rasten sicher in die entsprechenden Buchsen ein. Ein Verpolungsschutz verhindert dabei Schäden an der empfindlichen Elektronik. So realisieren Sie komplexe Beleuchtungsszenarien, ohne jemals einen Lötkolben in die Hand nehmen zu müssen.
Die Modularität spielt im Gartenbetrieb eine große Rolle. Werden Wagen im Winter eingelagert, sind Steckverbindungen Gold wert. Sie erlauben den schnellen Abbau und schützen die Kontakte vor Korrosion in der feuchten Jahreszeit. Eine gut geplante elektrische Infrastruktur zwischen den Fahrzeugen steigert den Spielwert und die Betriebssicherheit Ihrer Anlage massiv.
Sollten Sie Güterzüge mit Funktionsmodellen ausstatten wollen, bieten Modulare Güterwagen oft ideale Voraussetzungen für den verdeckten Einbau von Technik. Hier können Sie Batteriekästen oder Soundmodule unterbringen, die über die Wagenverbindungen gespeist werden. Die Flexibilität des Systems erlaubt es Ihnen, Ihre Züge stetig zu erweitern und technisch zu verfeinern.
